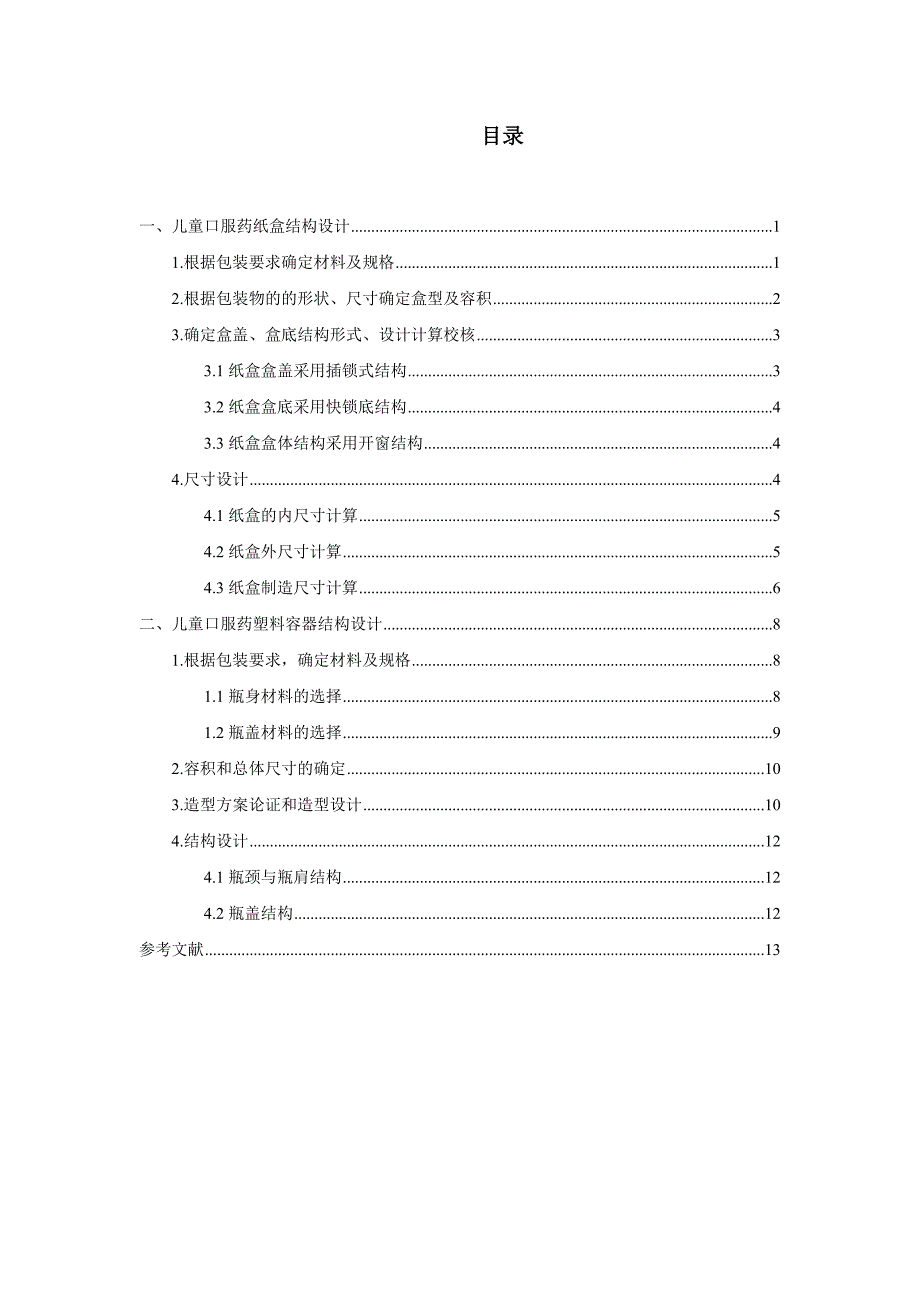

目录目录一、儿童口服药纸盒结构设计........................................................................................................11.根据包装要求确定材料及规格.............................................................................................12.根据包装物的的形状、尺寸确定盒型及容积.....................................................................23.确定盒盖、盒底结构形式、设计计算校核.........................................................................33.1 纸盒盒盖采用插锁式结构..........................................................................................33.2 纸盒盒底采用快锁底结构..........................................................................................43.3 纸盒盒体结构采用开窗结构......................................................................................44.尺寸设计.................................................................................................................................44.1 纸盒的内尺寸计算......................................................................................................54.2 纸盒外尺寸计算..........................................................................................................54.3 纸盒制造尺寸计算......................................................................................................6二、儿童口服药塑料容器结构设计................................................................................................81.根据包装要求，确定材料及规格.........................................................................................81.1 瓶身材料的选择..........................................................................................................81.2 瓶盖材料的选择..........................................................................................................92.容积和总体尺寸的确定.......................................................................................................103.造型方案论证和造型设计...................................................................................................104.结构设计...............................................................................................................................124.1 瓶颈与瓶肩结构........................................................................................................124.2 瓶盖结构....................................................................................................................12参考文献..........................................................................................................................................13第 0 页一一、儿童口服药纸盒结构设计、儿童口服药纸盒结构设计1.1.根据包装要求确定材料及规格根据包装要求确定材料及规格包装设计工作人员通常直接在样品上度量尺寸进行结构设计，但这种方法存在一些误差，达不到理想的要求。
下面就以插入式/插卡式管式折叠纸盒结构设计为例，来分析如何进行结构设计首先必须获得尺寸大小，在此之前我们对管式折叠纸盒各部件尺寸大小进行标注，获得相关的字母代号，如图1所示（盒盖为插入式，盒底为插卡式） 根据欧洲标准，参照管式折叠纸盒结构设计计算方法，进行相关的设计计算，可以避免在日常设计中出现的用尺进行测量的繁琐工作所以在开始设计前，只需要知道内装物的尺寸大小及质量，通过简单的几步计算之后，就可以进行结构图的设计、绘制及成型图 1 折叠纸盒根据要求儿童口服药纸盒包装采折叠纸盒，折叠纸盒选用耐折纸板或细瓦楞纸板作原材料这些原材料的适印性能好，可以进行彩色印刷1.1 优点a.成本低，强度较好，具有良好的展示效果，适宜大中批量的生产b.与粘贴纸盒和塑料盒相比，占用空间小，运输、仓储等流通成本低廉第 1 页c.在包装机械上的生产效率高，可以实现自动张盒、装填、折盖、封口、集装、堆码等d.结构变化多，能进行盒内间壁，摇盖延伸、曲线压痕、开窗、POP 广告版、展销台等多种新颖处理1.2 缺点a.强度较粘贴纸盒及塑料盒等多种刚性容器低b.外观质地不够高雅，不宜作贵重礼品的包装耐折纸板纸页两面均有足够的长纤维以产生必要的耐折性能和足够的弯曲强度，使其折叠后不会沿压痕线处开裂。
除了低定量纸板用单长网或双长网生产外，耐折纸板一般用多圆网或叠网纸机制造这种层合成形的方式，使得压痕时破坏纸板层间结合力当纸板沿压痕线折叠 90°或 180°时，纸板内层形成凸状，降低外层的拉伸压力，避免外层纸页或涂层沿压痕线产生裂纹2.2.根据包装物的的形状、尺寸确定盒型及容积根据包装物的的形状、尺寸确定盒型及容积表 1纸盒容积（㎝2）内装物质量（㎏）纸板厚度（㎜）纸盒容积（㎝2）内装物质量（㎏）纸板厚度（㎜）0~300300~650650~10001000~13001300~18000~0.110.11~0.230.23~0.340.34~0.450.45~0.570.460.510.560.610.661800~25002500~33003300~41004100~49004900~61500.57~0.680.68~0.910.91~1.131.13~1.701.70~2.270.710.760.810.911.02管式折叠盒要求：从造型 即 B＜L＜H 的折叠纸盒从结构：纸盒成型过程中，盒体通过一个接头接合，盒盖与盒底都需要和襟片通过折叠组装、锁合、粘贴等方式固定或封合的纸盒。
管式折叠纸盒的旋转性：管式折叠纸盒的成型过程是相邻体板以其交线为轴，顺次旋转一定角度而成型管式折叠纸盒盒体这种连续旋转成型的特性称为旋转性根据内装物的体积为 125ml 以及对照表格可以确定内装物质量在 0.11kg 以下，所以纸板的厚度确定为 0.46mm，考虑到液体物品设计为长方体，以及管式第 2 页折叠盒的三个尺寸要求，即可以设计内尺寸为 40mm×60mm×80mm,所以纸盒容积为 V=Li×Bi×Hi=60×40×80=160ml3.3.确定盒盖、盒底结构形式、设计计算校核确定盒盖、盒底结构形式、设计计算校核3.1 纸盒盒盖采用插锁式结构插锁式结构即为插入与锁口相结合：插入式盒盖有三部分组成，一个盖板和两个防尘襟片，封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，一便于消费者开启观察，二便于多次取用，但是有自开的缺陷；锁口式是主盖板的锁舌或锁舌群插入插入相对盖板的锁孔内，特点是封口牢固可靠，开启不易；所以将两者结合起来即便于开盖又便于锁口插锁式结构如下：图 2 插锁式折叠纸盒 特征结构指最能表现纸盒特点的结构，一般多为局部结构折叠纸盒通常根据特征结构命名例如自锁底纸盒，主体结构为管式而特征结构为局部结构即自锁式盒底，故有其名。
再如盘式自动折叠纸盒，其特征结构有二，一是局部结构为盒侧板或端板可以自动平折而撑开后可自动成型，另一是主体结构为盘式，这样命名就可以与具有同样功能的其他类盒型分开还有开窗式纸盒，第 3 页局部盒体开窗为特征结构，但按主体结构分别隶属于管式或盘式 3.2 纸盒盒底采用快锁底结构如图二是最常用的锁底式结构，合体成型时要组装，成型过程分三个步骤，又称 1.2.3.底，又因为组装成型速度比较快，也称快锁底图 3 快锁底结构3.3 纸盒盒体结构采用开窗结构开窗结构可以展示部分内装商品，吸引消费者的视线，增强其使用信心，从而具有促销功能改药品包装采用开窗结构除了吸引购买者外，还可以增加儿童对包装药物的喜爱，消除儿童对药物的厌恶感开窗位置基本有如图 3：a：一面（前板）开窗，b：两面（前板和一个端板）开窗，c：三面（前板和两个端板）开窗该包装盒采用开一面窗图 4 开窗位置4.4.尺寸设计尺寸设计折叠纸盒的尺寸设计，可以根据运输空间由外向内进行设计，即根据外包装瓦楞纸箱内尺寸来依次计算折叠纸盒外尺寸、制造尺寸与内尺寸也可以根第 4 页据内装物最大外形尺寸，由内向外逐级计算折叠纸盒内尺寸、制造尺寸与外尺寸。
在中国进入 WTO 以后的国际间贸易迅速发展时期，前者的尺寸设计方法是今后发展的方向，因为它可以充分地利用运输空间从而降低流通成本4.1 纸盒的内尺寸计算内尺寸指纸包装的容积尺寸它是测量值包装容器装量大小的一个重要数据，是计算纸盒或纸箱容积及其和商品内装物或内包装配合的重要设计依据max(1)'ixxXxnd nk其中： Xi——折叠纸盒的内尺寸，mmxmax——内装物最大外尺寸,mmnx——内装物沿某一方向的排列数目，mmd——内装物公差系,mmk′——内尺寸的修正系数,mm对于折叠纸盒，在长度和宽度方向上，k′一般取 3～5mm，在高度方向上，则取 1～3mm取长度方向上 k′=3.5mm，高度方向上 k′=1.5mm如果是单件内装物，则上式取 nx=1,T=0 得：max'iX。
