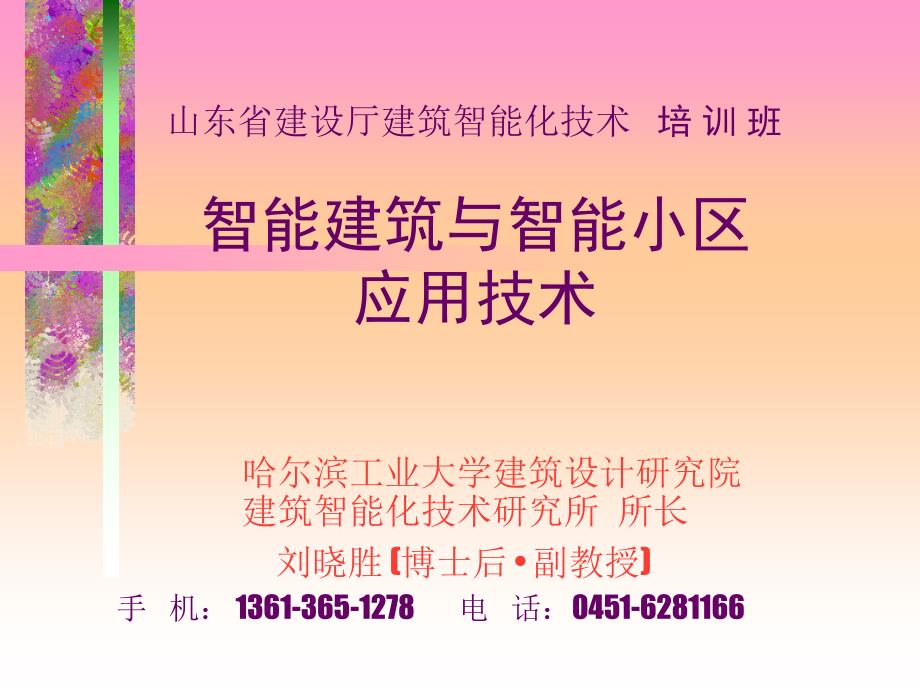

山东省建设厅建筑智能化技术 培 训 班智能建筑与智能小区应用技术 哈尔滨工业大学建筑设计研究院 建筑智能化技术研究所 所长 刘晓胜 (博士后 • 副教授)手 机： 1361-365-1278 电 话：0451-6281166 第五部分家庭网络技术 简 介•1999年左右, Jini、HAVi、HPnP、Home API等技术；•信息产业部2001年3月在京组织<数字化信息家电标准研讨会>；•TCL推出HiD概念； 国外家庭网络发展•家庭网络(Home Networking)含义•家庭网络化内容–常用的视频家电上网，例如电视机、VCD等；–常用的非视频家电上网,例如冰箱、洗衣机、微波炉 等；–计量仪表上网，例如水表、电表、煤气表等；–计算机、AV设备、医疗、电子商务等上网；–安防设施上网，例如红外探头等；–照明等其他设备上网 国外家庭网络发展 一、家庭内部联网的种类–有线方式•CEBus•X-10•IEEE1394•USB–无线方式•蓝牙•HomeRF国外家庭网络发展 −规范lHPnPlHome APIlJINIlHAVi国外家庭网络发展 二、家庭内部联网相关技术简介•CEBus(消费电子总线)–美国电气工程协会EIA (Eletronic Industries Association) 于1992提出，电器联网标准–编号EIA-600，家庭控制网标准，支持分布是控制方案–ISO的OSI/RM的物理、链路、网络和应用层–CAL (Common Application Language), EIA721–采用CSMA/CDCR协议–适合于pc，而非微控制器上；–定义了7种媒体，允许多介质，光纤和视频/音频预留–美国Intellon公司国外家庭网络发展 •X-10–1976-78开发出来的技术和产品；–企业规范，同时也是事实上的控制标准；–距离：100英尺；–耦合放大–速率不会太高，速率：小于10kb/s–可扩展性不强国外家庭网络发展 •IEEE1394–串行高速总线，6根线–总线节点数<63,加总线网桥，节点数 <65536–两对信号线+一对电源线–速率：IEEE1394：100Mbps 、200Mbps、400Mbps；IEEE1394b： 800Mbps~3.2G–支持热插拔和即插即用；–价格高，兼容性差，软件复杂–距离：4.5m–SONY公司投入很大国外家庭网络发展 •USB–1995，Compaq,Intel,HP,Microsoft,Lucent提出USB1.0, 2000年提出USB2.0;–通用串行接口–中速总线， USB1.1: 1.5Mbps,12Mbps;USB2.0:480Mbps–支持即插即用–最大级联7层；–应用场合：键盘、鼠标、打印机等设备连接国外家庭网络发展 •蓝牙–一种短距离无线网络技术–频段2.6GHz–提供1Mbps速率，时分复用，全双工–支持同步和异步通道–距离：10米(1.0版)–Link Manager Protocol-LMP–Logical Link Control and Adaptation Protocol-L2CAP–Ericsson、IBM、Intel、Nokia、Toshiba–应用范围国外家庭网络发展 •IrDA –Infrared Data Association–一种短距离红外通讯技术–标准：IrDA-DATA, IrDA-Control, AIR–速率：9600kbps~4Mbps (<1m), 10Mbps–数据交换底层协议–应用范围–局限性：窄角度、无遮挡国外家庭网络发展 •HomeRF–无线家庭网络标准化组织–标准：SWAP1.1 (Shared Wireless Access Protocol)–频段：2.4GHz–时分复用，CSMA/CA–2FSK：1Mbps；4FSK：2Mbps–低速：800/900MHz:250Kbps–高速：5GHz:25Mbps~30Mbps国外家庭网络发展 三、接入方式•ADSL•HomePNA–Home Phone Line Networking Alliance–支持：Intel、AMD、IBM、AT&T、HP–V.90/XDSL/ISDN/Cable Modem–频分复用–速率：1Mbps，10Mbps(2.0), IEEE802.3•其它：光纤、卫星等国外家庭网络发展 三、家庭网络软件框架•HAVi–欧洲和日本的八个厂家提出：sony，sharp ，Hitachi等,1999,12–Home AV Interface,定义了一套软件组元、应用程序接口和通信协议；–下层使用ieee1394–家庭视频和音频设备的连接和控制–DCM，Device Control Moduel 用于控制某个设备的软件组元，是其核心概念。
国外家庭网络发展 •UPnP–Universal Plug and Play–1999年初，Microsoft提出，300家企业联合制定和倡导一种家庭联网方案；–基于ip网络，利用AutoIP、DHCP、和Multicast DNS等协议；可以运行与多种网络协议之上；–规定了详细的家庭网络系统及相关产品的行为特征集合–定义了音频/视频、计算机、能源管理、照明控制、安全控制、远程通信和用户接口相关文档国外家庭网络发展 •HomeAPI–1998年成立工作组，99年发布Home API规范；–开放性工业标准以加速家庭智能化信息电器的应用；–它是一个应用程序开发接口规范；–是一个通用编程模型国外家庭网络发展 •JINI技术–1999年，SUN推出；–基于JAVA语言的自动化机制；–整个JINI体系是由服务的提供、服务的请求和服务的管理组成；–服务可以是硬件，也可以是应用程序；–支持即插即用；–提供简单的资源共享国外家庭网络发展 四、国外接入互联网芯片级技术的发展–美国Scenix公司1999年通信控制器实现TCP协议、IP协议、UDP协议、SMTP协议、HTTP协议、PPP协议等–美国Seiko Instruments Inc. .生产的S7600专用芯片实现了TCP协议、IP协议、UDP协议、PPP协议等–iReady公司–Zilog公司介入通信与嵌入式控制市场国外家庭网络发展 五、国外接入互联网芯片级技术的发展–具有IP地址数字CCD–具有IP地址的智能化红外探测器–采用蓝牙技术的无线网络接入等产品国外家庭网络发展 •芯片级技术–武汉力源公司2000年正式推出了PS2000芯片，国内家庭网络发展 •产品应用状况–联想电脑公司与美国国家半导体公司成立联合实验室，采用美国国家半导体公司的CPU和美国微软的WinCE，开发信息家电设备。
–TCL推出HiD(Home Information Display):2001,3–海尔、创维等企业均已投入到信息家电的竞争当中–其它国内家庭网络发展 信息设备与信息家电现状现状：总的来说，处于初级阶段(1) 概念炒作2) 概念不清(3) 社会环境不成熟(4) 技术条件不成熟需求：标准化(1) 产品发展需要2) 行业发展需要 iReady公司副总裁兼技术总监John Minami所说的那样：“互联网设备市场正在起飞，谁有能耐把更多的设备连到互联网上，谁就将在竞争中取胜”家庭网络发展未来 谢谢各位！•刘晓胜 博士•0451-6281166 13613651278 。
