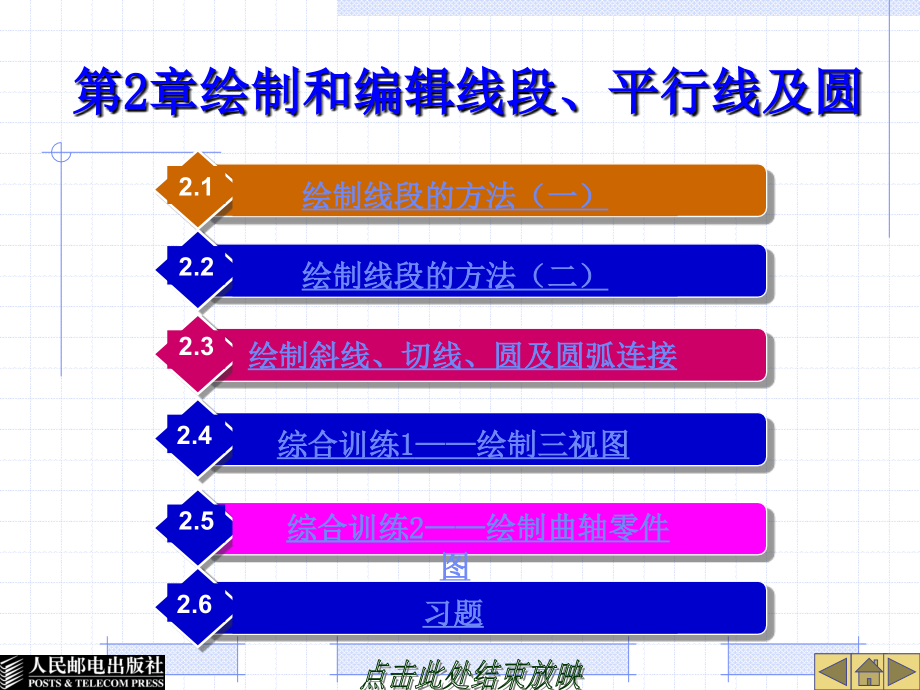

第2章绘制和编辑线段、平行线及圆,【学习目标】,● 输入点的绝对坐标或相对坐标画线 ● 结合对象捕捉、极轴追踪及自动追踪功能画线 ● 绘制平行线及任意角度斜线 ● 修剪、打断线条及调整线条长度 ● 画圆、圆弧连接及圆的切线 ● 倒圆角及倒角 ● 移动、复制及旋转对象 通过本章的学习，使读者掌握绘制线段、斜线、平行线、圆及圆弧连接的方法，并能够灵活运用相应的命令绘制简单图形2.1 绘制线段的方法（一）,2.1.1 输入点的坐标绘制线段 2.1.2 使用对象捕捉精确绘制线段 2.1.3 利用正交模式辅助绘制线段 2.1.4 剪断线条 2.1.5 延伸线条 2.1.6 上机练习─输入点的坐标及利用 对象捕捉绘制线段,2.1 绘制线段的方法（一）,本节主要内容包括输入相对坐标画线、捕捉几何点、修剪线条、延伸线条等LINE命令可在二维或三维空间中创建线段发出命令后，用户通过鼠标指定线段的端点或利用键盘输入端点坐标,AutoCAD就将这些点连接成线段2.1.1 输入点的坐标绘制线段,常用的点坐标形式如下 ● 绝对直角坐标或相对直角坐标绝对直角坐标的输入格式为“X,Y”，相对直角坐标的输入格式为“@X,Y”。
X表示点的x坐标值，Y表示点的y坐标值，两坐标值之间用“,”号分隔开例如：（60,30）、（40,70）分别表示图2-1中的A、B点 ● 绝对极坐标或相对极坐标绝对极坐标的输入格式为“R”，相对极坐标的输入格式为“@R”R表示点到原点的距离，表示极轴方向与x轴正向间的夹角若从x轴正向逆时针旋转到极轴方向，则角为正；否则，角为负例如：（70120）、（5030）分别表示图2-1中的C、D点画线时若只输入“”，而不输入“R”，则表示沿角度方向绘制任意长度的直线，这种画线方式称为角度覆盖方式 1．命令启动方法 ● 菜单命令：【绘图】/【直线】 ● 面板：【绘图】面板上的 按钮 ● 命令：LINE或简写L案例2-1】 图形左下角点的绝对坐标及 图形尺寸如图2-2所示，下面用LINE命令 绘制此图形图2-1 点的坐标,图2-2 输入点的坐标画线,（1）设定绘图区域大小为80 × 80，该区域左下角点的坐标为 （190，150），右上角点的相对坐标为（@80，80）双击鼠标滚轮，使绘图区域充满整个图形窗口显示出来 （2）单击【绘图】面板上 的按钮或输入命令代号LINE，启动画线命令。
命令: _line 指定第一点: 200,160 //输入A点的绝对直角坐 标，如图2-3所示 指定下一点或 [放弃(U)]: @66,0 //输入B点的相对直角坐标 指定下一点或 [放弃(U)]: @0,48 //输入C点的相对直角坐标 指定下一点或 [闭合(C)/放弃(U)]: @-40,0 //输入D点的相对直角坐标 指定下一点或 [闭合(C)/放弃(U)]: @0,-8 //输入E点的相对直角坐标 指定下一点或 [闭合(C)/放弃(U)]: @-17,0 //输入F点的相对直角坐标 指定下一点或 [闭合(C)/放弃(U)]: @26-110 //输入G点的相对极坐标 指定下一点或 [闭合(C)/放弃(U)]: c //使线框闭合,结果如图2-3所示 （3）绘制图形的其余部分图2-3 绘制线段AB、BC等,2．命令选项,●指定第一点：在此提示下，用户需指定线段的起始点，若此时按 Enter 键，则AutoCAD将以上一次所绘制线段或圆弧的终点作为新线段的起点 ● 指定下一点：在此提示下，输入线段的端点，按 Enter 键后，AutoCAD继续提示“指定下一点”，用户可输入下一个端点。
若在“指定下一点”提示下按 Enter 键，则命令结束 ● 放弃（U）：在“指定下一点”提示下，输入字母“U”，将删除上一条线段，多次输入“U”，则会删除多条线段该选项可以及时纠正绘图过程中的错误 ● 闭合（C）：在“指定下一点”提示下，输入字母“C”，AutoCAD将使连续折线自动封闭,2.1.2 使用对象捕捉精确绘制线段,用LINE命令绘制线的过程中，可启动对象捕捉功能，以拾取一些特殊的几何点，如端点、圆心、切点等对象捕捉】工具栏中包含了各种对象捕捉工具，其中常用捕捉工具的功能及命令代号如表2-1所示案例2-2】 打开素材文件“dwg\第2章\2-2.dwg”，如图2-4（a）所示，使用LINE命令将图2-4（a）修改为图2-4（b）图2-4 捕捉几何点,（a） （b）,（1）单击状态栏上的 按钮，打开自动捕捉方式，在此按钮上单击鼠标右键，弹出快捷菜单，选择【设置】命令，打开【草图设置】对话框，在该对话框的【对象捕捉】选项卡中设置自动捕捉类型为【端点】、【中点】及【交点】，如图2-5所示图2-5 【草图设置】对话框,（2）绘制线段BC、BD。
B点的位置用正交偏移捕捉确定 命令: _line指定第一点: from //输入正交偏移捕捉代号“FROM”，按Enter键 基点: //将鼠标光标移动到A点处，AutoCAD自动捕捉该点，单击鼠标左键确认 : @6,-6 //输入B点的相对坐标 指定下一点或[放弃(U)]: tan //输入切点捕捉代号“TAN”并按Enter键，捕捉切点C 指定下一点或[放弃(U)]: //按Enter键结束 命令: //重复命令 LINE指定第一点: //自动捕捉端点B 指定下一点或[放弃(U)]: //自动捕捉端点D 指定下一点或[放弃(U)]: //按Enter键结束 结果如图2-4（b）所示3）绘制线段EH、IJ 命令: _line 指定第一点: //自动捕捉中点E 指定下一点或 [放弃(U)]: m2p //输入捕捉代号“M2P”，按Enter键 中点的第一点: //自动捕捉端点F 中点的第二点: //自动捕捉端点G 指定下一点或 [放弃(U)]: //按Enter键结束 命令: //重复命令 LINE 指定第一点: qua于 //输入象限点捕捉代号“QUA”，捕捉象限点I 指定下一点或 [放弃(U)]: per到 //输入垂足捕捉代号“PER”，捕捉垂足J 指定下一点或 [放弃(U)]: //按Enter键结束 结果如图2-4（b）所示。
4）绘制线段LM、MN 命令: _line指定第一点: EXT //输入延伸点捕捉 代号“EXT”并按Enter键 于8 //从K点开始沿线段进行追踪，输入L点与K点的距离 指定下一点或[放弃(U)]: PAR //输入平行偏移捕捉代号“PAR” 并按Enter键 到8 //将鼠标指针从线段KO处移动到LM处，再输入LM线段的长度 指定下一点或[放弃(U)]: //自动捕捉端点N 指定下一点或[闭合(C)/放弃(U)]: //按Enter键结束结果 结果如图2-4（b）所示调用对象捕捉功能的方法有以下3种 （1）绘图过程中，当AutoCAD提示输入一个点 时，用户可单击捕捉按钮或输入捕捉命令代号来 启动对象捕捉，然后将鼠标指针移动到要捕捉的 特征点附近，AutoCAD就自动捕捉该点 （2）利用快捷菜单发出AutoCAD命令后，按 下 Shift 键并单击鼠标右键，在弹出的快捷菜单 中选择捕捉何种类型的点 （3）前面所述的捕捉方式仅对当前操作有效， 命令结束后，捕捉模式自动关闭，这种捕捉方式 称为覆盖捕捉方式除此之外，用户还可以采用 自动捕捉方式来定位点，按下状态栏上的按钮， 就可以打开此方式。
2.1.3 利用正交模式辅助绘制线段,单击状态栏上的 按钮，打开正交模式在正交模式下，鼠标指针只能沿水平或竖直方向移动画线时若同时打开该模式，则只需输入线段的长度值，AutoCAD就自动绘制出水平或竖直线段 当调整水平或竖直方向线段的长度时，可利用正交模式限制鼠标指针的移动方向选择线段，线段上出现关键点（实心矩形点），选中端点处的关键点后，移动鼠标指针，AutoCAD就沿水平或竖直方向改变线段的长度2.1.4 剪断线条,使用TRIM命令可将多余线条修剪掉启动该命令后，用户首先指定一个或几个对象作为剪切边（可以想象为剪刀），然后选择被修剪的部分 1．命令启动方法 ● 菜单命令：【修改】/【修剪】 ● 面板：【常用】选项卡中【修改】面板上的 按钮 ● 命令：TRIM或简写TR案例2-3】 练习TRIM命令的使用 （1）打开素材文件“dwg\第2章\2-3.dwg”，如图2-6（a）所示，用TRIM命令将图2-6（a）修改为图2-6（b）a） （b）,图2-6 练习TRIM命令,（2）单击【修改】面板上的 按钮或输入命令代号TRIM，启动修剪命令命令: _trim 选择对象或 : 找到1个 //选择剪切边A，如图2-7（a）所示 选择对象: //按Enter键 选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //在B点处选择要修剪的多余线条 选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //按Enter键结束 命令:TRIM //重复命令 选择对象:总计2个 //选择剪切边C、D 选择对象: //按Enter键 选择要修剪的对象或[/边(E)]: e //选择“边(E)”选项 输入隐含边延伸模式[延伸(E)/不延伸(N)]:e //选择“延伸(E)”选项 选择要修剪的对象: //在E、F及G点处选择要修剪的部分 选择要修剪的对象: //按Enter键结束,结果如图2-7（b）所示。
a） （b）,图2-7 修剪对象,为简化说明，仅将第2个TRIM命令与当前操作相关的提示信息罗列出来，而将其他信息省略，这种讲解方式在后续的例题中也将采用3）利用TRIM命令修剪图中的其他多余线条2．命令选项,● 按住 Shift 键选择要延伸的对象：将选定的对象延伸至剪切边 ●栏选（F）：用户绘制连续折线，与折线相交的对象被修剪 ●窗交（C）：利用交叉窗口选择对象 ●投影（P）：该选项可以使用户指定执行修剪的空间例如，三维空间中的两条线段呈交叉关系，用户可利用该选项假想将其投影到某一平面上执行修剪操作 ●边（E）：如果剪切边太短，没有与被修剪对象相交，就利用此选项假想将剪切边延长，然后执行修剪操作 ●删除（R）：不退出TRIM命令就能删除选定的对象 ●放弃（U）：若修剪有误，可输入字母“U”，撤销修剪2.1.5 延伸线条,利用EXTEND命令可以将线段、曲线等对象延伸到一个边界对象，使其与边界对象相交有时对象延伸后并不与边界直接相交，而是与边界的延长线相交 1．命令启动方法 ●菜单命令：【修改】/【延伸】 ●面板：【常用】选项卡中【修改】面板上的 按钮 ●命令：EXTEND或简写EX。
案例2-4】 练习EXTEND命令的使用,（1）打开素材文件“dwg\第2章\2-4.dwg”，如图2-8（a）所示，用EXTEND及TRIM命令将图2-8（a）修改为图2-8（b）a） （b）,图2-8 练习EXTEND命令,（2）单击【修改】面板上的 按钮或输入命令代号EXTEND，启动延伸命令命令: _extend 选择对象或 : 找到1个 //选择边界线段A，如图2-9（a）所示 选择对象: //按Enter键 选择要延伸的对象，或按住Shift键选择要修剪的对象，或 [栏。
