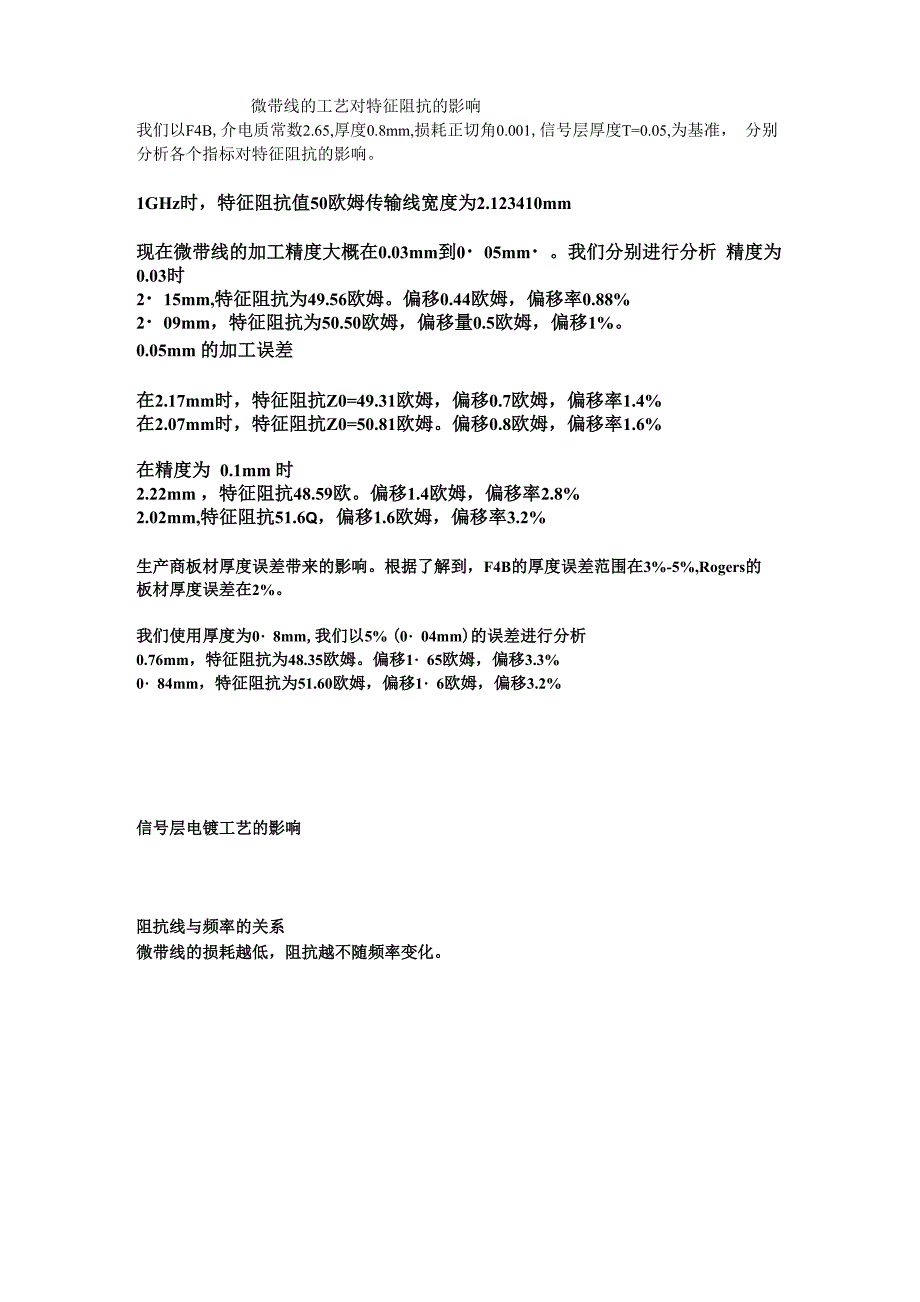

微带线的工艺对特征阻抗的影响我们以F4B,介电质常数2.65,厚度0.8mm,损耗正切角0.001,信号层厚度T=0.05,为基准， 分别分析各个指标对特征阻抗的影响1GHz时，特征阻抗值50欧姆传输线宽度为2.123410mm现在微带线的加工精度大概在0.03mm到0・05mm・我们分别进行分析 精度为0.03时2・15mm,特征阻抗为49.56欧姆偏移0.44欧姆，偏移率0.88%2・09mm，特征阻抗为50.50欧姆，偏移量0.5欧姆，偏移1%0.05mm 的加工误差在2.17mm时，特征阻抗Z0=49.31欧姆，偏移0.7欧姆，偏移率1.4%在2.07mm时，特征阻抗Z0=50.81欧姆偏移0.8欧姆，偏移率1.6%在精度为 0.1mm 时2.22mm ，特征阻抗48.59欧偏移1.4欧姆，偏移率2.8%2.02mm,特征阻抗51.6Q，偏移1.6欧姆，偏移率3.2%生产商板材厚度误差带来的影响根据了解到，F4B的厚度误差范围在3%-5%,Rogers的 板材厚度误差在2%我们使用厚度为0・8mm,我们以5% (0・04mm)的误差进行分析0.76mm，特征阻抗为48.35欧姆。
偏移1・65欧姆，偏移3.3%0・84mm，特征阻抗为51.60欧姆，偏移1・6欧姆，偏移3.2%信号层电镀工艺的影响阻抗线与频率的关系微带线的损耗越低，阻抗越不随频率变化0.000)2,1(S(Bd-0.005-0.010-0.015-0.020-0.025-0.030-0.0350 1 2 3 4 5 6 7 8 9 10freq, GHz)2,1(S(Bfreq, GHz。
