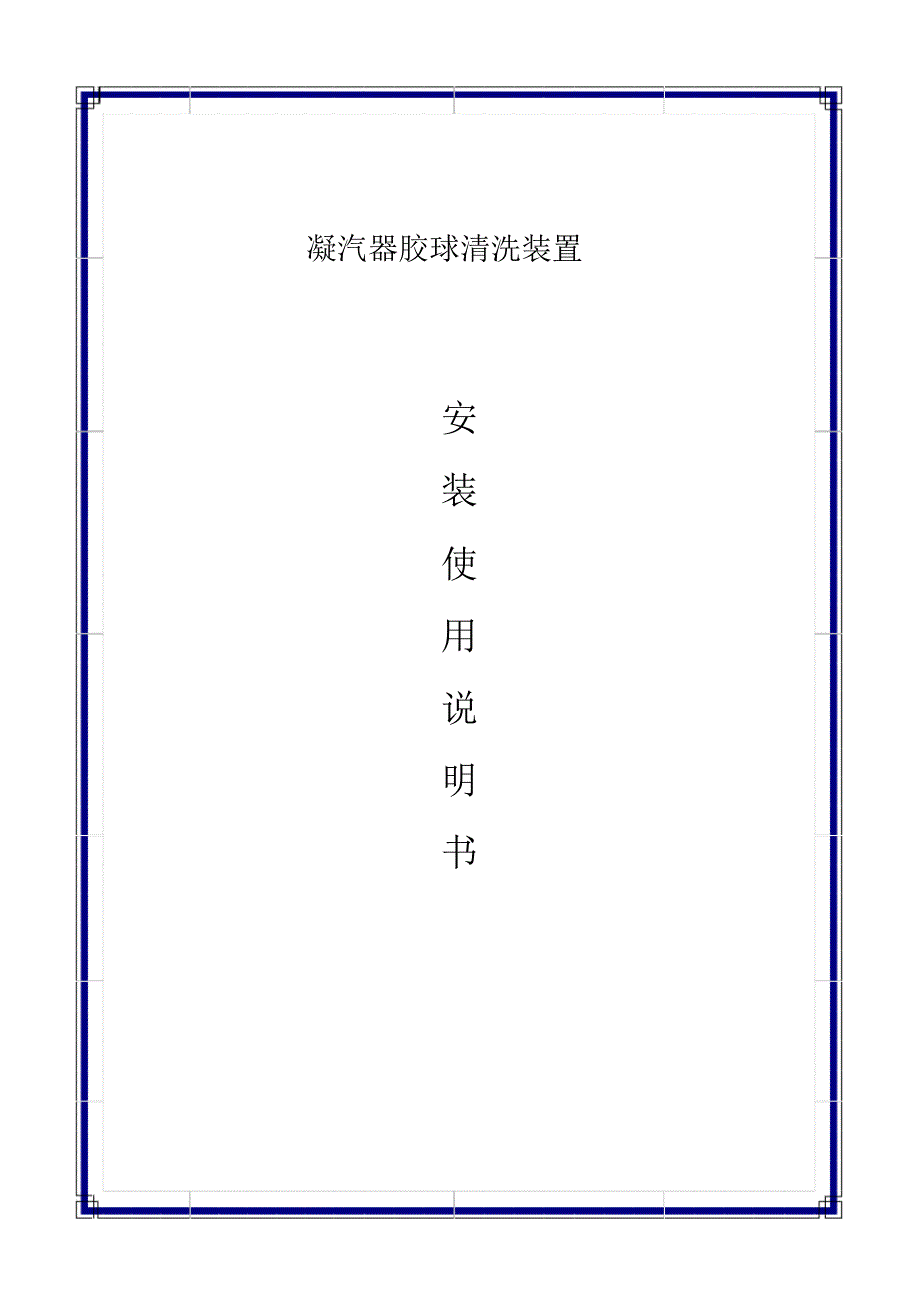

凝汽器胶球清洗装置安装使用说明书－ 2－目 录一、胶球清洗和胶球清洗工作原理二、胶球清洗系统各设备的作用三、控制系统四、安装五、胶球装置操作运行六、提高收球率的注意事项七、电气原理图及端子号中文说明一、胶球清洗系统和胶球清洗工作原理：－ 3－1、胶球清洗系统： 是由胶球泵、装球室、收球网、控制柜、阀门及相应的管道所组成，在凝汽器左右两侧各配置 1 套单独的胶球清洗系统，用智能化的控制柜来确保胶球清洗系统定期清洗，去除凝汽器冷凝管内壁的泥垢和浮生物，长期保持清洁从而达到提高冷凝管传热系数的目的见图：凝汽器胶球清洗系统图2、胶球清洗工作原理：先将比重与水相近（ 0.98-1.02）的胶球加进装球室后，启动胶球泵，胶球在比循环水压力略高一点的水流带动下进入凝汽器水室进口，随即同循环水混合并流向水室而进入冷凝管，由于胶球输送管出口朝下，故球分散均匀进入凝汽器冷凝管胶球虽比冷凝管内径大 1-2mm，然而它是多孔、柔软的弹性体，故仍可在较小的压差作用下，形变而进入凝汽器冷凝管，在冷凝管中的胶球形状为卵形，并与冷凝管内壁有一整圆接触，这样胶球在进行过程中等于把冷凝管内壁擦抹一遍，当胶球流入凝汽器出水管口时，它在本身弹力的作用下，突然恢复原状，这就消除了胶球表面的污垢（若胶球表面还有些污泥将在运行中消除）并随水流向出水管，而至收球网，在网壁的拦阻及出水的带动下，球进入网底，由于胶球泵进水管接在此处，故胶球在进口负压的作用下吸入胶球泵，再重新进入装球室重复以上运动。
随机组的大小，冷凝管道的长短及循环水流速，胶球在系统中循环一周的时间约在 20-40 秒二、胶球清洗系统各设备的作用：1、 胶球清洗泵由于胶球本身无能量， 若要使它能从出水管里的收球网中重新进入凝－ 4－汽器的进水管， 没有动力是不可能的， 要获得比循环水进口压力略大的压力，必须配有胶球输送装置－胶球泵胶球清洗泵的选型随机组容量和胶球系统要求决定1.1、 型式 ：卧式，单级末端吸入式，垂直中分面为了防止胶球在泵的叶轮和壳体之间磨损，故有较大间隙1.2、 型号 ： IZJ125-22 1.3、 功率： 15KW 1.4、 扬程 ： 22mH2O 1.5、 转速 ： 1450r/mm 2、 装球室胶球在运行一段时间后， 因丢失或磨损等原因， 需添加或全部更换新球，故必须有一个能加球或取出球的装置，它就是装球室装球室由活络人孔盖、锥型滤网、三通切换阀、放气阀、外壳、放水阀、进出水管、止回装置等组成，锥形网孔总面积约为进口管道截面积的 8倍左右，即使在收球时仍有足够的流通截面，但装球室的装球地点应当慎重，当出水管在负压时，装球室应在胶球泵的出口处，若为正压时，可放在胶球泵的进口处，这主要考虑胶球泵的进口处为负压，它与收球网处负值相差不大，再加上装球室的阻力，则可能造成收球困难。
本装置型式： 立式圆筒型型号：直径： ф 380X900 3、收球网安装在凝汽器出水管中，能把跟随冷却水一起流出的胶球回收，收球－ 5－网是影响收球率的关键装置之一型式： 立式圆筒型型号：直径： 为凝汽器出水管直径本体配置： 电动执行机构－电动推杆 DTZ1000-155 材料： 筒体及法兰： Q235-A 内部网板： 不锈钢它是由二块带格栅的网板，转动轴，固定网板，电动推杆，外壳等组成带格栅网的网板总面积是出水截面的 1.5 倍左右当收球时其夹角为25°，平时网与管线平行水阻小，我厂采用箭型收球网，该型收球网的设计 是 基 于 长 期 的 探 索 和 水 力 模 型 试 验 而 作 出 的 新 型 设 计 ， 网 阻250-280mmH2O， 小于一般收球网的阻力， 另外在收球网中部增设可调导流板，在收球网下部有可调阻尼板，还有防漏球的密封芯，使其收球率在 97％以上，它具有收球率高、性能稳定、结构齐全、抗变形、水阻小等优点三、控制系统：本胶球清洗系统采用 PLC 控制1、胶球泵、电动推杆、电动装球室等切换均为电动控制其开、关等动作2、阻尼板、调节板、装球室加球均为手动操作3、电气控制详见电气原理图和胶球清洗装置操作说明。
四、安装：1、收球网两端为法兰时，只需将法兰与原有管道法兰连接即可，出球－ 6－汇总管道与系统管道相连接2、收球网两端无法兰时，收球网两端管口与原有管道相焊接，出球汇总管道与系统管道相焊接3、装球室、胶球清洗泵、阀门等均按现场布置相连接，应遵循尽量减少弯头的原则五、胶球装置操作运行整套设备运行前应检查系统完好，电气系统合格送上电源，装球室内装入胶球（胶球的数量为凝汽器单侧单流程冷却管根数的 7％ -13％） ， 并将收球网处于“收球清洗”位置1、清洗1) 开启胶球清洗泵进口阀2) 装球室切换阀处于“清洗”位置3) 启动胶球清洗泵4) 开启装球室出口阀5） 检查装置工作状态从观察孔可以看到不断有胶球流动 一般清洗 30分钟2、收球将装球室切换阀转换至收球位置，开启装球室放水阀，关闭装球室出口阀，此时胶球将逐渐聚集在装球室，一般收球 30 分钟3 停运1) 停用胶球清洗泵2) 关闭装球室出口阀3) 开启装球室放水阀及放气阀－ 7－4) 将收球网置于“停运”位置4、反冲洗若循环水管道垃圾较多，可按下“反冲洗”按钮，使收球网活动网板处于反冲洗 -100 位置，反冲洗几分钟后，按下“停运”按钮，使活动网板回复“停运”位置。
5、 若在收球过程中收球率不高时可以通过调整收球网中部的导流装置手动蜗轮箱和下漏斗调节装置操作手柄不同位置来提高收球率6、具体运行顺序： （ A、 B 侧相同，现以 A 侧为例）(1) 自动运行循环电源投入，合上 RD2、 RD3 按下启动按钮 ASB4 ATF受电，电动推杆使收球网栅格转至 25° ,到位压下限位开关 ASQ3， ATF失电停止 AKA1、 AQBK、 AKA3 受电， 开胶球泵进口阀、 胶球泵、装球室切换阀至清洗位置， 各阀门开到位压下限位开关后， AKA1、 AKA3失电停止 AKA2 得电，开装球室胶球出口阀清洗 30 分钟 时间到装球室切换阀至收球位置， AGA3 受电，到位压下限位开关 A3GW后失电 收球 90 分钟，使胶球堆积在装球室网斗中 时间到AQBK 失电，胶球泵停 AGA2、 AGA1 受电， 关装球室胶球出 口阀、胶 球泵进口阀 ，各阀关 到位压下相 应限位开 关后失 电ATZ 受电，电动推杆使收球网转至 -10°后， ATZ 失电，反冲洗 10 分钟时间到， ATF 受电，收球网转至 0°，等待再次启动投入清洗2) 差压控制当水阻大于 250mmH2O 时，程序自动反冲洗 10 分钟。
六、提高收球率的注意事项－ 8－1、装置结构完好，无逃球，收球网的自身收球率 99％以上2、胶球清洗系统设计合理，管路短，阻力小；3、凝汽器管板清洁，无垃圾堵塞，凝汽器无死角，进出水分隔板无缝隙；4、循环水量达机组设计工况水流量；5、循环水进水压力≥ 0.04Mpa；6、冷却管内流速≥ 1.5-2.0m/s；7、胶球湿态比重为 0.98-1.02；8、凝汽器内设置的反冲洗阀必须严密，否则将影响收球率9、胶球泵的进口尽量低于收球网出球口 600mm七、附图（见后）。
