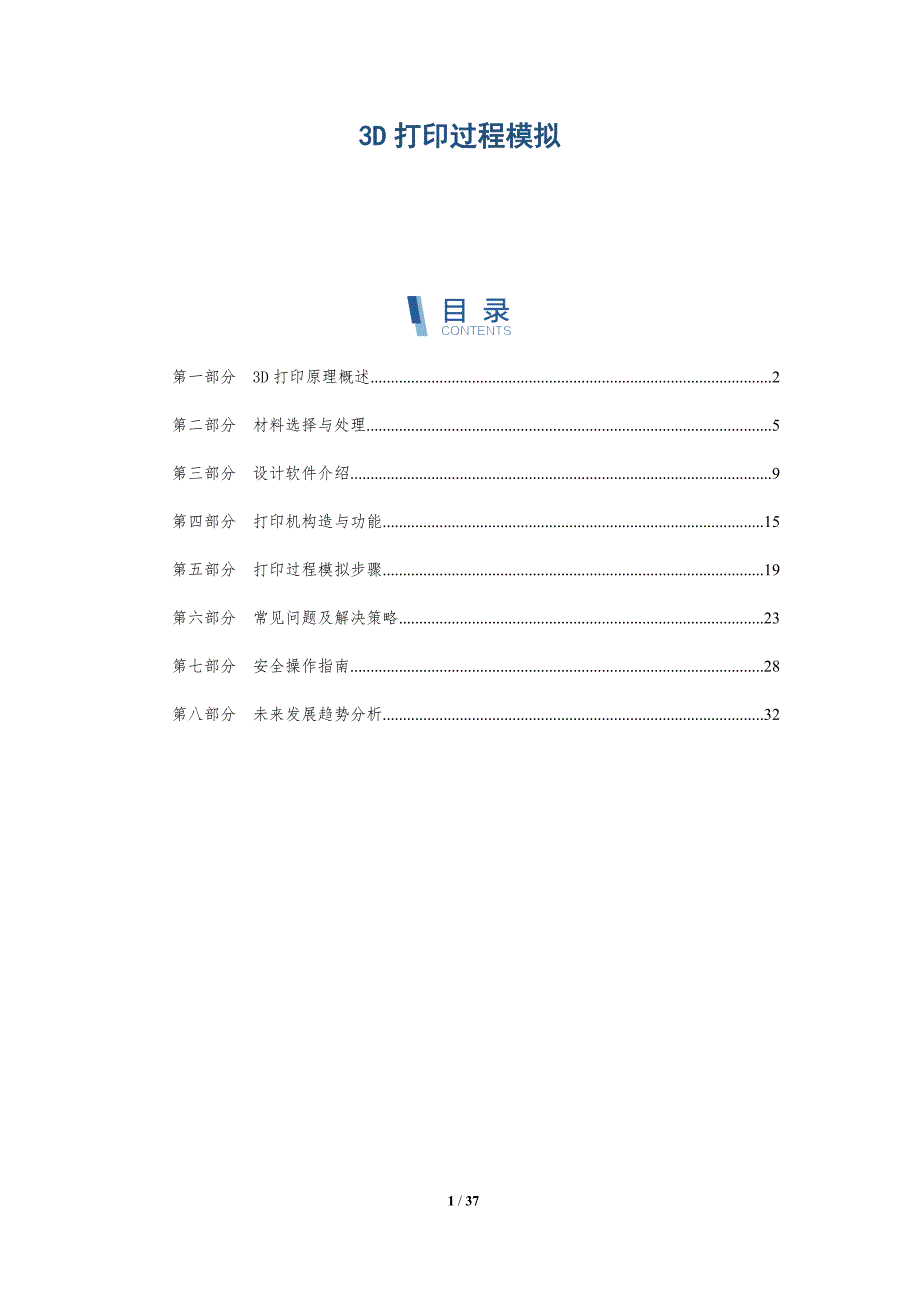

3D打印过程模拟 第一部分 3D打印原理概述 2第二部分 材料选择与处理 5第三部分 设计软件介绍 9第四部分 打印机构造与功能 15第五部分 打印过程模拟步骤 19第六部分 常见问题及解决策略 23第七部分 安全操作指南 28第八部分 未来发展趋势分析 32第一部分 3D打印原理概述关键词关键要点3D打印技术基础1. 3D打印技术概述：3D打印是一种快速成型制造技术，通过逐层堆叠材料来构造三维物体2. 3D打印机工作原理：3D打印机使用热塑性或光敏性塑料等材料，通过加热使其熔化并沉积在平台上形成固体结构3. 3D打印材料的分类：根据材料的不同，3D打印可以分为粉末床熔化（FDM）、立体光固化（SLA）、数字光处理（DLP）等类型3D打印材料选择1. 选择合适的3D打印材料：不同的3D打印技术适用于不同类型的材料，如ABS、PLA、金属丝材等2. 材料的性能特点：每种材料都有其独特的性能特点，例如ABS具有良好的韧性和易加工性，而金属丝材则适合用于复杂形状的打印3. 材料的兼容性与兼容性测试：选择的材料应与打印机兼容，且在打印过程中不会发生化学反应或降解3D打印过程控制1. 温度控制：确保材料在正确的温度下进行打印，以获得理想的物理特性和机械性能。
2. 速度控制：调整打印速度以适应不同材料的流动性和所需打印精度3. 压力调节：通过调节喷头与平台之间的压力，可以改善模型的表面质量和内部结构的均匀性3D打印后处理1. 去除支撑结构：在3D打印完成后，需要去除未固化的支撑结构，以避免后续加工时产生废料2. 表面抛光与修饰：对打印出的模型进行表面抛光和修饰，以提高其外观和功能性3. 后处理工艺的选择：根据具体应用需求，选择合适的后处理工艺，如热处理、化学处理或激光雕刻等3D打印应用领域1. 制造业：3D打印技术在制造业中用于快速原型设计、小批量定制生产和复杂零件的生产2. 建筑业：利用3D打印技术建造建筑模型和结构部件，提高建筑效率和灵活性3. 医疗领域：在医疗器械、生物工程和个性化治疗方面，3D打印技术展现出巨大的潜力4. 航空航天：在航空器零部件制造、复杂结构设计和快速原型验证方面，3D打印技术具有独特优势5. 教育和研究：作为创新工具，3D打印促进教育和科学研究的发展，激发创造力和解决问题的新方法3D打印技术，也称为增材制造技术，是一种通过逐层添加材料来构建三维实体的技术它与传统的减材制造方法（如切削、铸造和锻造）不同，后者是在物体内部逐渐减少材料以形成所需的形状。
3D打印技术的核心原理是使用计算机辅助设计（CAD）软件定义三维模型，并通过层层堆叠的方式直接从三维数据中“打印”出实际的物理对象 3D打印过程概述 1. 分层技术在3D打印过程中，首先需要将三维模型分解为多个小的层或切片这些层通常是正方形的，因为这是最常见的打印机类型——FDM（熔融沉积建模）打印机所使用的标准格式每一层都由特定的厚度组成，这个厚度被称为层高 2. 材料选择为了确保打印质量，选择合适的打印材料至关重要常见的打印材料包括热塑性塑料、光敏树脂、金属粉末等每种材料都有其独特的属性，如强度、耐热性、导电性等，因此需要根据最终产品的需求来选择合适的材料 3. 打印过程一旦确定了材料和层高，就可以开始打印过程了这个过程通常分为几个步骤：- 预热：打印机的加热器对丝材进行加热，使其变软并准备好熔化 挤出：加热后的丝材被挤出并铺展成一层薄薄的塑料膜或丝材 固化：这层材料被放置在一个冷却台上，以保持其形状并固化成固体 重复：这个过程会重复直到整个模型都被打印出来，然后可以对模型进行后处理，如切割、打磨等 4. 后处理与质量控制完成打印后，还需要对3D打印件进行后处理，以确保其满足设计要求。
这可能包括去除支撑结构、修复缺陷、打磨表面、抛光等此外，质量控制也是确保最终产品质量的关键，这包括尺寸精度、表面粗糙度以及材料性能的测试 结论3D打印技术提供了一种创新的方式来设计和制造复杂的三维物体它不仅能够快速生产原型，还能够实现传统制造方法难以实现的设计随着材料科学的进步和技术的不断进步，3D打印的应用范围将会进一步扩大，为制造业带来革命性的变革第二部分 材料选择与处理关键词关键要点3D打印材料的选择1. 材料类型：根据应用需求选择合适的材料，包括金属、塑料、陶瓷等每种材料都有其独特的性能和加工特点，如强度、硬度、耐热性等2. 材料的可打印性：考虑材料的流动性、黏稠度等因素，以确保在3D打印机中能够顺利地挤出并形成所需的形状3. 材料的成本与可持续性：评估材料的经济性和环保性，选择性价比高且来源可持续的材料，以减少环境影响并降低生产成本材料预处理1. 前处理技术：采用适当的预处理技术来改善材料的打印性能，如表面改性、去除杂质等这些技术可以提高材料的流动性和成型质量2. 材料混合与调配：根据需要调整材料的配比，确保材料具有良好的均匀性和一致性，以满足特定的打印要求3. 材料预处理设备：开发高效的预处理设备，以实现快速、精准的材料预处理，提高生产效率。
后处理技术1. 后固化处理：对打印完成后的材料进行后固化处理，以获得更高的机械强度和尺寸稳定性2. 表面处理：通过表面涂层或热处理等方式，改善材料的耐磨性、耐腐蚀性和美观性3. 修复与再制造：针对损坏或磨损的材料进行修复或再制造，延长材料的使用寿命生物相容性与功能性1. 生物相容性：确保材料对人体组织无不良反应，满足医疗领域的使用要求2. 功能性添加剂：添加具有特定功能的添加剂，如导电、磁性等，以满足特定应用场景的需求3. 材料降解性：研究材料在实际应用中的降解性能，以实现环境友好的可持续发展 3D打印过程模拟：材料选择与处理在3D打印过程中，选择合适的材料并对其正确处理是确保打印件质量和功能性的关键本文将详细介绍3D打印材料的选择和处理方法 1. 材料类型# 1.1 热塑性塑料热塑性塑料（如PLA、ABS等）因其易于加工和可生物降解的特性而广泛应用于3D打印中这些材料在高温下熔化，冷却后固化形成固体结构 优点：易于塑形，成型速度快，适合复杂形状的打印 缺点：耐热性较差，长时间暴露在阳光下会变形 1.2 热固性塑料热固性塑料（如ABS、PMMA等）需要通过加热使其内部分子链交联固化，形成坚硬的三维结构。
优点：强度高，耐化学性好，适用于制造结构复杂的零件 缺点：成型速度慢，成本相对较高 1.3 金属粉末金属粉末可以通过3D打印技术直接转化为所需的金属零件，如钛合金、不锈钢等 优点：强度高，耐腐蚀性好，可用于航空航天等行业 缺点：成本高，打印速度慢，对设备要求高 2. 材料预处理# 2.1 干燥对于热塑性塑料，干燥是去除材料中的水分，提高其流动性的重要步骤 方法：使用真空干燥或自然风干等方式 2.2 混合对于需要混合不同材料的3D打印项目，混合是一个关键步骤 方法：采用机械混合或超声波混合等方式 2.3 筛选对于金属粉末，筛选是为了去除粉末中的杂质和不均匀颗粒 方法：使用筛分或振动筛选等方式 3. 材料处理技术# 3.1 熔融沉积建模（FDM）FDM是一种常见的3D打印技术，它通过逐层熔化塑料丝来构建模型 材料处理：使用热棒或喷头对塑料丝进行熔化和挤出 3.2 选择性激光烧结（SLS）SLS技术使用激光束扫描液态光敏树脂，然后将其固化以形成实体 材料处理：激光束扫描液态树脂表面，使其凝固 3.3 立体光固化（SLA）SLA技术使用紫外光照射液态光敏树脂，使其快速固化 材料处理：紫外光照射液态树脂表面，使其凝固。
4. 结论选择合适的材料并正确处理是确保3D打印成功的关键了解各种材料的特性和处理方法，可以更好地满足设计需求和性能要求第三部分 设计软件介绍关键词关键要点3D打印设计软件概述1. 3D建模软件的功能与应用 - 介绍主流的3D建模软件，如SolidWorks、AutoCAD、Fusion 360等，以及它们在产品设计和原型制作中的作用 - 讨论这些软件如何支持复杂的几何形状创建和细节处理，以及它们对提高设计效率的贡献2. 切片软件的角色与技术 - 解释切片软件在3D打印过程中的重要性，包括如何将复杂的3D模型转化为打印机能够识别的G代码或专用格式文件 - 展示切片软件如何优化打印路径、减少材料浪费，并确保打印品质3. 后处理软件的功能与优势 - 说明后处理软件在3D打印完成后的作用，如去除支撑结构、优化表面光洁度等 - 强调这些软件如何帮助设计师实现最终产品的完美成型，提升产品的整体质量和市场竞争力3D打印过程模拟技术1. 过程模拟的目的与方法 - 阐述3D打印过程模拟的主要目的，如验证设计的可行性、预测打印结果等 - 描述常用的模拟方法，例如有限元分析（FEA）和流体动力学（CFD）模拟，以及这些方法如何帮助用户理解打印过程中可能出现的问题。
2. 过程模拟的应用场景 - 举例说明3D打印过程模拟在不同行业中的应用，如航空航天、汽车制造、医疗器械等行业 - 讨论模拟技术如何帮助企业降低研发成本、缩短产品上市时间，以及提高产品质量和可靠性3. 过程模拟的未来趋势 - 预测3D打印过程模拟技术的发展方向，包括更高精度的模拟技术、更广泛的应用领域等 - 探讨新兴技术的融合，如人工智能、机器学习在3D打印过程模拟中的潜在作用，以及它们对未来行业发展的影响 3D打印过程模拟：设计软件介绍 引言在现代制造业中，3D打印技术以其独特的优势正逐步改变传统的制造模式3D打印不仅能够实现复杂几何形状的快速制造，还能显著减少材料浪费并缩短生产周期为了优化3D打印过程，设计软件扮演着至关重要的角色本文将详细介绍几种主流的设计软件及其功能特点，以帮助工程师和设计师更有效地利用这些工具进行3D打印设计和分析 1. Autodesk Fusion 360# 功能特点- 参数化建模：支持多种三维模型格式输入，允许用户通过参数化方式定义模型属性 协同工作：提供团队协作功能，便于多用户同时编辑同一项目文件 仿真分析：内置多种分析工具，如应力、热流、流体动力学等，用于预测打印过程和结果。
性能优化：自动计算打印路径，优化材料使用，减少翘曲和支撑结构 数据交换：支持与多种3D打印设备和材料的直接数据交换 应用实例- 汽车部件设计：使用Fusion 360进行复杂的车身部件设计，并通过仿真分析验证设计的可行性 医疗器械制造：利用其强大的模拟功能，设计定制的医疗器械零件，确保符合生物相容性要求 航空航天领域：用于飞机部件的精确设计和测试，确保部件的强度和稳定性 2. SolidWorks# 功能特点- 直观。
