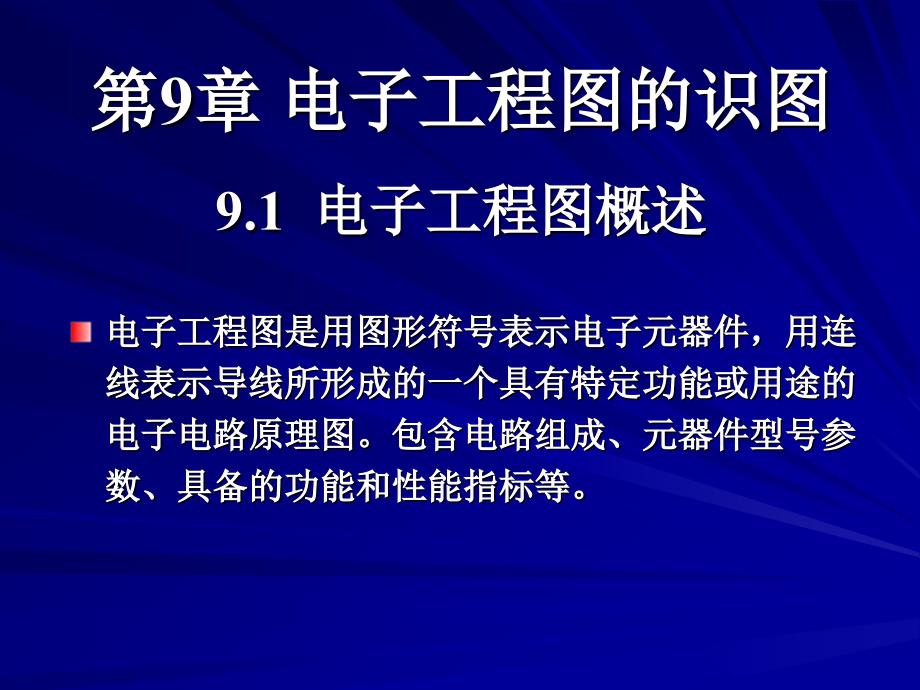

第9章 电子工程图的识图 9.1 电子工程图概述,电子工程图是用图形符号表示电子元器件，用连线表示导线所形成的一个具有特定功能或用途的电子电路原理图包含电路组成、元器件型号参数、具备的功能和性能指标等9.1.1 电子工程图的基本要求,根据国家标准GB/T 4728.1～13《电气简图用图形符号》的规定，在研制电路、设计产品、绘制电子工程图时要注意元器件图形、符号等符合规范要求，使用国家规定的标准图形、符号、标志及代号同时还应具备读懂一些已约定的非国标内容和国外资料的能力9.1.2 电子工程图的特点,电子工程图主要描述元器件、部件和各部分电路之间的电气连接及相互关系，应力求简化随着集成电路以及微组装混合电路等技术的发展，传统的象形符号已不足以表达其结构与功能，象征符号被大量采用而许多新元件、器件和组件的出现，又会用到新的名词、符号和代号因此要及时掌握新器件的符号表示和性能特点9.2 电子工程图的图形符号及说明,9.2.1 常用图形符号 电子工程图常用的图形符号包括国标规定的图形符号和一些常用的非国标图形符号及新型元器件的图形符号，见表9-19.2.2 有关符号的使用说明,在实际应用图形符号时应尽量简化，并用标准符号。
如晶体管不画圆圈，接地简化成一小段粗实线，电解电容、电池的负极用细实线表示等，如图9.1所示 这些简化图形一般不会发生误解，实际中经常使用9.2.3 有关符号的规定,在电子工程图中，符号所在的位置、线条的粗细、符号的大小以及符号之间的连线画成直线或斜线并不影响含义，但表示符号本身的直线和斜线不能混淆 在元器件符号的端点加上“o”不影响符号原义，但在逻辑电路的元件中，“o”另有含义在开关元件中，“o”表示接点，一般不能省去9.2.4 元器件代号,在电路中，代表各种元器件的符号旁边，一般都标志字符记号，用一个或几个字母表示元件的类型，这是该元器件的标志说明同样，在计算机辅助设计电路软件中，也用字符标注元器件的名称常见元器件的字符代号见表9-29.2.5 下脚标码,(1) 同一电路图中，下脚标码表示同种元器件的序号，如R1、R2、…，BG1、BG2、… (2) 电路由若干单元组成，可以在元器件名的前面缀以标号，表示单元电路的序号 (3) 下脚标码字号小一些的标注方法，如1R1、1R2、…，常见于电路原理性分析的书刊，但在工程图里这样的标注不好，一般采用下脚标码平排的形式 (4) 一个元器件有几个功能独立单元时，标码后面应加附码，如K1-a、K1-b、K1-c等。
9.2.6 电子工程图中的元器件标注,在一般情况下，用于生产的电子工程图，通常不把元器件的参数直接标注出来，而是另附文件详细说明；但在说明性的电路图纸中，则要求在元器件的图形符号旁标注规格参数、型号或电气性能标注时小数点用一个字母代替，字符串的长度不超过4位对于常用的阻容元件标注时一般省略其基本单位，采用实用单位或辅助单位对于有工作电压要求的电容器，文字标注采取分数的形式，横线上面按上述格式表示电容量，横线下面用数字标出电容器所要求的额定工作电压如图9.2所示的C2的标注是，表示电容量为3300、额定工作电压为160V的电解电容器9.3 电子工程图的种类介绍,9.3.1 方框图 方框图是一种使用广泛的说明性图形，是用简单的方框表示系统或分系统的基本组成、相互关系及其主要特征，它们之间的连线表达信号通过电路的途径或电路的动作顺序，简单明确、一目了然图9.3所示为直流稳压电源的方框图9.3.2 电原理图,电原理图用来表示设备的电气工作原理，是采用国家标准规定的电气图形符号并按功能布局绘制的一种工程图主要用途是详细表示电路、设备或成套装置的全部基本组成和连接关系，也称电路原理图在原理图中不必画出如紧固元件、支架等辅助元件。
它是编制接线图、用于测试和分析寻找故障的依据有时在比较复杂的电路中，常采取公认的省略方法简化图形，使画图、识图方便绘制电原理图时，要注意做到布局均匀、条理清楚如电信号要采用从左到右、自上而下的顺序，即输入端在图纸的左上方，输出端在图纸的右下方需要把复杂电路分割成单元电路进行绘制时，应表明各单元电路信号的来龙去脉，并遵循从左到右、自上而下的顺序同时设计人员根据图纸的使用范围和目的需要，可以在电原理图中附加说明，如导线的规格和颜色，主要元器件的立体接线图，元器件的额定功率、电压、电流等参数，测试点上的波形，特殊元器件的说明等9.3.3 逻辑图,逻辑图是用二进制逻辑单元图形符号绘制的数字系统产品的逻辑功能图，采用逻辑符号来表达产品的逻辑功能和工作原理数字电路中，电路图由电原理图和逻辑图混合组成逻辑图的主要用途是编制接线图、分析检查电路单元故障，常用逻辑符号见表9-4 绘制逻辑图要求层次清楚、布局均匀、便于识图尤其是中、大规模集成电路组成的逻辑图，图形符号简单而连线很多，布局不当容易造成识图困难应遵循以下基本规则1) 符号统一在同一张图内，同种电路不得出现两种符号应当尽量采用符合国家标准的符号，而且集成电路的管脚名称一般保留外文字母标注。
(2) 信号流的出入顺序，一般要从左到右、自下而上(这一点与其他电原理图有所不同)凡有与此不符者，要用箭头表示出来3) 连线要成组排列逻辑图中很多连线的规律性很强，应该将功能相同或关联的线排在一组，并与其他线保持适当距离，如计算机电路中的地址线、数据线等 (4) 对于集成电路，管脚名称和管脚标号一般要标出也可用另一张图详细表示该芯片的管脚排列及其功能而对于多只相同的集成电路，标注其中一只即可绘制逻辑图的简化方法：在同组的连线里，只画第一条线和最后一条线，把中间线号的线省略掉；对规律性很强的连线，在两端写上名称而省略中间线段；对于成组排列的连线，在电路两端画出多根连线，而在中间则用一根线代替一组线，也可以在表示一组线的单线上标出组内的线数9.3.4 接线图和接线表,接线图(表)是用来表示电子产品中各个项目(元器件、组件、设备等)之间的连接以及相对位置的一种工程工艺图，是在电路图和逻辑图基础上绘制的，是整机装配的主要依据根据表达对象和用途不同，接线图(表)分为单元接线图(表)、互联接线图(表)、端子接线图(表)和电缆配制图(表)等下面以单元接线图(表)为例简单介绍1．单元接线图,单元接线图只提供单元内部的连接信息，通常不包括外部信息，但可注明相互连接线图的图号，以便查阅。
绘制单元接线图，应遵循以下原则： (1) 按照单元内各项目的相对位置布置图形或图形符号2) 选择最能清晰地显示各个项目的端子和布线的面来绘制视图对多面布线的单元，可用多个视图来表示视图只要画出轮廓，但要标注端子号码 (3) 当端子重叠时，可用翻转、旋转和位移等方法来绘制，但图中要加注释 (4) 在每根导线两端要标出相同的导线号2．单元接线表,它是将各零部件标以代号或序号，再编出它们接线端子的序号，把编好号码的线依次填在接线表表格中，其作用与上述的接线图相同这种方法在大批量生产中使用较多9.3.5 印制电路板装配图,印制电路板装配图是表示各种元器件和结构件等与印制板连接关系的图样，用于指导工人装配、焊接印制电路板现在都使用CAD软件设计印制电路板，设计结果通过打印机或绘图仪输出设计电路板装配图时应注意以下几点： (1) 要考虑看图方便，根据元器件的结构特点，选用恰当的表示方式，力求绘制简便 (2) 元器件可以用标准图形符号，也可以用实物示意图，还可以混合使用，但要能表现清楚元器件的外形轮廓和装配位置 (3) 有极性的元器件要按照实际排列标出极性和安装方向如电解电容器、晶体管和集成电路等元器件，表示极性和安装方向标志的半圆平面或色环不能弄错。
4) 要有必要的外形尺寸、安装尺寸和其他产品的连接位置，有必要的技术说明 (5) 重复出现的单元图形，可以只绘出一个单元，其余单元可以简化绘制，但是必须用细实线画出各单元的极限位置，并标出单元顺序号，如数码管等 (6) 一般在每个元器件上都标出代号，其代号应和电路图和逻辑图保持一致代号的位置标注在该元器件图形符号或外行的左方或上方7) 可见跨接线用粗实线绘制，不可见的用虚线绘制 (8) 当印制板两面均装元器件时，一般要画两个视图 在上述5种工程图中，方框图、电原理图和逻辑图主要表明工作原理，而接线图(表)(也称布线图)、印制电路板装配图主要表明工艺内容除此之外，还有与产品设计相关的功能表图、机壳图、底板图、面板图、元器件明细表和说明书等9.4 电子工程图的识图方法,识图就是对电路进行分析，识图能力体现了对知识的综合应用能力通过识图，不仅可以开阔视野，提高评价电路性能的能力，而且为电子电路的应用提供有益的帮助 在分析电子电路时，首先将整个电路分成具有独立功能的几个部分，进而弄清每一部分电路的工作原理和主要功能，然后分析各部分电路之间的联系，从而得出整个电路所具有的功能和性能特点，必要时进行定量估算。
为了得到更细致的分析，还可借助各种电子电路计算机辅助分析和设计软件以下是识图的具体步骤 1. 了解用途，找出通路 了解所识电路用于何处及所起作用是识图非常重要的一步，对于分析整个电路的工作原理和各部分功能及性能指标均具有指导意义可根据其使用场合大概了解其主要功能和性能指标，然后在原理图上依据信号的流向找出通路2. 对照单元，各个击破,沿着信号的主要通路，以有源器件为中心，对照单元电路或功能电路，将所识电路分解为若干具有独立功能的部分，再按照功能模块各个独立分析如稳压电源一般均有调整管、基准电压电路、输出电压取样电路、比较放大电路和保护电路等部分，正弦波振荡电路一般均有放大电路、选频网络、正反馈网络和稳幅环节等部分3. 沿着通路，画出框图,沿着信号的流向，首先将每部分电路用框图表示，并用合适的方式(文字、表达式、曲线、波形)扼要表示其功能；然后根据各部分的联系将框图连接起来，得到整个电路的方框图，由方框图分析各部分电路的相互配合、电路的整体功能和性能特点4. 估算指标，分析(逻辑)功能,选择合适的方法分析每部分电路的工作原理和主要功能，这不但要能够识别电路的类型，如放大电路、运算电路、电压比较器、组合逻辑电路、时序逻辑电路等，而且还要能够定性分析电路的性能特点，如放大能力的强弱、输入和输出电阻的大小、振荡频率的高低、输出量的稳定性、电路所实现的逻辑功能等。
如有必要还可对各部分电路进行定量估算，通过估算了解影响电路性能变化的因素，得到整个电路的性能指标，为调整、维修和改进电路打下基础在识v图时，应首先分析电路主要组成部分的功能和性能，必要时再对次要部分做进一步分析常用技术文件分为设计文件和工艺文件两大类，它们是整机产品生产过程中的基本依据 工艺文件是根据设计文件、图纸及生产定型样机，结合工厂实际，如工艺流程、工艺装备、工人技术水平和产品的复杂程度而制定出来的文件它以工艺规程（即通用工艺文件）和整机工艺文件的形式，规定了实现设计图纸要求的具体加工方法工艺文件是工厂组织、指导生产的主要依据和基本法规，是确保优质、高产、多品种、低消耗和安全生产的重要手段 设计文件是产品在研究、设计、试制和生产过程中积累而形成的图样及技术资料，它规定了产品的组成形式、结构尺寸、原理以及在制造、验收、使用、维护和修理时所必须有的技术数据和说明，是组织生产的基本依据常用技术文件(一),1.编制工艺文件的要求,（1）工艺文件要有统一的格式、统一的幅面，图幅大小应符合有关标准，并应装订成册，配齐成套 （2）工艺文件的字体要正规、书写要清楚、图形要正确工艺图上尽量少用文字说明。
（3）工艺文件所用的产品名称、编号、图号、符号、材料和元器件代号等，应与设计文件一致 （4）编写工艺文件要执行审核、会签、批准手续 （5）线扎图尽量采用1：1的图样，并准确绘制，以便于直接按图纸作排线板排线 （6）工序安装图可不必完全按实样绘制，但基本轮廓应相似，安装层次应表示清楚 （7）装配按线图中的接线部位要清楚，连接线的接点要明确内部接线可假想移出展开。
