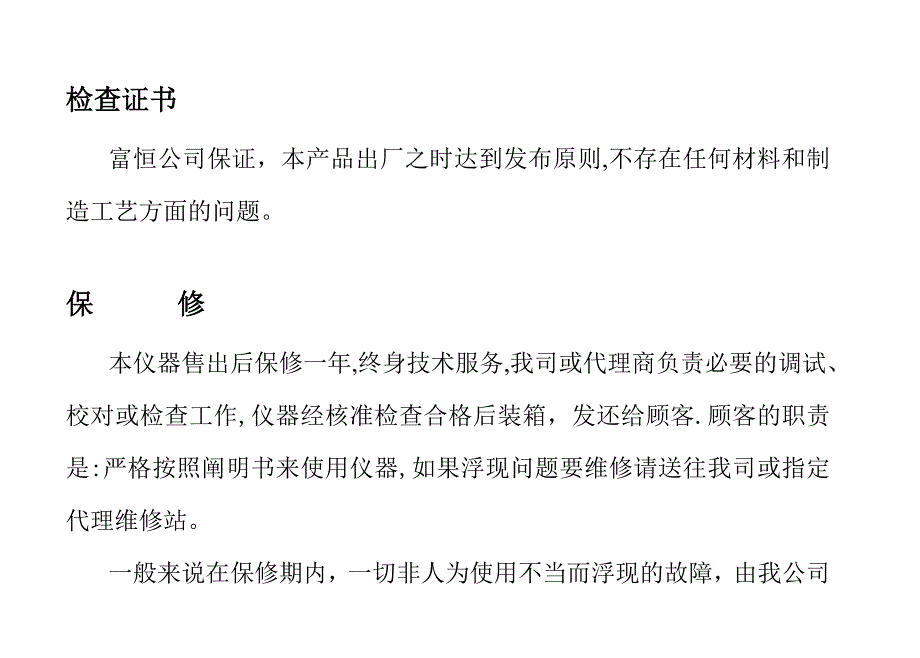

检查证书富恒公司保证，本产品出厂之时达到发布原则,不存在任何材料和制造工艺方面的问题保 修本仪器售出后保修一年,终身技术服务,我司或代理商负责必要的调试、校对或检查工作,仪器经核准检查合格后装箱，发还给顾客.顾客的职责是:严格按照阐明书来使用仪器,如果浮现问题要维修请送往我司或指定代理维修站一般来说在保修期内，一切非人为使用不当而浮现的故障，由我公司免费维修对不对的的使用（涉及顾客附加的软件或接口）、及顾客自行拆机,我司将不予保修下列各项不属于保修范畴:１．机内7.2V/160０mAH可充电电池2.由于机械外力(撞击、跌落等)导致面板、开关装置及机壳的变形损坏并波及到内部器件的故障３．擅自拆开仪器试图修理特别提示：1. 开机注意事项：开机时听到“嘀”声后再放开开核心，这个过程为对本机进行初始化过程(对高频头的保护功能）2.充电注意事项：为了保护仪器,延长电池的使用寿命,我司仪器在程序上做了特殊的设计充电器在220V电源上插够８小时后来，充电器停止工作因此每次充电完毕,请一定要将充电器从电源上拔下来,保存好以备下次使用３.注意当仪器长期停止使用时,应每隔半年充一次电,避免电池自放电报废。
目 录1.ＭS１701Q／MS1８01Q数字电视场强仪一般性阐明………………………０３1.1简介……………………………………………………………………031.2面板装置………………………………………………………………031.3熟悉本机………………………………………………………………0６２. ＭS１701Q/MS1801Ｑ数字电视场强仪测量操作措施…………………08２.1开机…………………………………………………………………０８2.2频道电平测量（模拟电视信号……………………………………092．3数字频道平均功率测量（数字电视频道)…………………………１0 2.4 ＱAM数字频道MER,ＢER测量………………………………………１12．５伴音载波电平测量 …………………………………………………１22.6频率电平测量 ………………………………………………………１42.７干线电压测量 ………………………………………………………1６２.８音量的调节 …………………………………………………………172.9斜率测量(双频道测量) ………………………………………………１82.10载噪比测量 ………………………………………………………192.11回传信号测量(ＭS1701C／ＭS1８01C…………………………………２1３．系统设立………………………………………………………………223．1数字参数设立(ＱＡM，带宽，符号率)……………………………224.有关仪器供电电源的阐明……………………………………………2５5.技术资料…………………………………………………………………27附录:中国电视数字/模拟频道表……………………………………………31 ﻬ1、MS1701Ｑ／MS18０１Q数字电视场强仪一般性阐明1.１简介ＭS1701Q/MS1８01Ｑ数字电视场强仪是专为CATV有线电视工程安装检测人员设计的高性能测量仪器。
该仪器采用全数字高亮度宽温液晶显示,读数清晰精确，由于微解决器的引入,使之功能更强，精度更高，操作更为灵活以便 可以很以便地测量CATV数字系统的重要技术指标具有单通道,双通道,载差测量，载噪比测量，数字平均功率测量，QＡM，MER,BEＲ测量等强大功能1.2面板装置(见图１-１/ 1-２)１、蓄电池充电插口 2、射频输入端子 3、液晶显示屏 4、系统设立键 5、功能键 6、上，下行调节键 7、数字键 8、充电批示灯 ９、电源开核心图1-１ 图1-21．3熟悉本机： 在操作仪器之前，先熟悉本仪器面板各键的作用及功能１.蓄电池充电插口专用的充电电源接入仪器后，在仪器开机工作时，由充电电源提供工作电流，在仪器关闭时是对机内电池充电2. 射频输入端子将被测射频信号通过接头接入仪器后,就可对信号进行测量和分析此接头是可更换的，根据需要可以安装TAC或双F转接头3.液晶显示屏带LCD蓝色背景光大字符液晶显示屏,具有多种显示功能,以便顾客使用，自动开关背景光源,液晶对比度自动调节。
4.系统设立键使用阐明 MER/BERＱＡＭ: ＭER、BER 测量键(此键可作为QAM与数 字平均功率转换键）数字参数 设立调制类型QAM、测量带宽ＢM、符码率SR参数确认 此键为设立完毕后按确认键存储5.功能键使用阐明C／N 载噪比测量键 斜率 斜率测量（双频道同步测量) 电压 干线电压及电池电压测量键 音量调节键数字/模拟 数字平均功率测量键，(数字频道和模拟频道转换键)频道 频道确认，图像载频及伴音载频转换键 (此键为循环键）频率 频率确认键 6. ↑ 上行功能键； ↓ 下行功能键7. 数字键: 0 – 9 数字键，直接选择频道或频率 ８. 充电批示灯:红灯亮表达外部电源接入，充电正在进行 9． 电源开核心 ２、MＳ1701Q/MS１801Q数字电视强场仪测量操作措施2.１开机按本仪器面板上的开核心通电开机，仪器会发出一短暂蜂鸣,显示屏上将显示仪器出厂序号，见图2－１随后仪器自动进入频道测量模式，见图２-2 2.2 模拟频道电平测量(单频道测量) 在频道测量模式下，液晶屏1号位显示频道号，2号位显示该频道相相应的图像载屡屡率值。
当该频道输入信号时,该项信号的电平值即以数字形式在屏幕3号位显示出来，4号位显示A/V比底部显示月ＭOＮTH、日DAY、时间ＴＩME,(见图2-２选择要测量的频道号时可以直接按数字键选择,然后再按频道键确认,也可以按上行 ↑ 或下行 ↓ 键,选择所需要的频道号两种操作方式随您挑选使用，快捷以便 所输入的频道号必须是国家规定的频道表中的频道,否则输入的频道号无效 2．３数字频道平均功率测量 一方面选择要测量的频道,如果该频道是数字频道，按下数字/模拟 键，此时液晶显示屏左上角图标中字母“D”闪烁插入信号后在显示屏的3号位读出该频道的数字平均功率电平值 该频道自动存储为数字频道,下一次不用再按数字/模拟 键确认见图2-３2.4 ＱAM数字频道MER、ＢER测量在数字频道平均功率测量状态下，按动 MＥR/BER 键，即进入数字频道ＭER、BER测量模式液晶显示屏3号位显示调制误码率（MER）值,４号位显示比特误码率（BER)值测量成果如图2-4所示ﻩ 2.５伴音载频测量 在频道测量模式下,按动频道键，目前频道的图像载频状态转换为伴音载频状态 液晶屏1号位１20频道号背面显示“CHV”（图像载频）或“ＣHA”（伴音载频）,在两者之间切换。
见图２－5显示该频道相相应的伴音载频 在此状态下可测量频道伴音载波的电平,同步可以按动调节键打开伴音并调节音量的大小２.6 频率电平值测量 在频道测量模式下，直接按数字键选择被测频率，被测频率在液晶屏2号位显示，选择后按频率键确认,仪器进入频率电平测量状态，接入信号后液晶屏3号位显示被测频率的电平值 见图2－6 MＳ18０１Q/1７0１Q频率范畴:46MHｚ-８70MHz, MＳ18０１C/1701C频率范畴５MHｚ-870 MHｚ， 在频率测量模式下，持续按动频率键,可以变化频率调节步距, 步距将按10０MHz、1０MHz、1MHz、1０0KHz、10KHz的顺序循环变化 例:输入９9MＨz 输入< 9 ９ 频率 >即可 若此时的频率值不是频道表中的频率值时，显示屏１号位频道处将没有显示2.7干线电压测量按动 电压键仪器将进入电压测量状态.显示屏3号位显示干线电压值，4号位显示电池电压 ，见图2－7按其她功能键将退出电压测量状态２.8音量调节在伴音载频测量模式时，按下音量调节键,可以调节音量大小音量的调节范畴在1-5级之间２.9斜率测量(双频道电平测量)在频道测量模式下，按动 斜率键,仪器进入斜率测量状态。
如图2-８示同步测量的两个频道可设数字频道或模拟频道,液晶显示屏上面的2个图标内有“D”的表达下面所相应的频道为数字频道，在显示屏1号位和2号位分别是两个被测的频道号,3号位和4号位分别是两个被测频道的电平值， 顾客可以通过双频道测量方式,同步比较幅度--频率响应,也称斜率在此状态下，按动斜率键可以选择显示频道，每按一次斜率键,光标“CHV”在1号位与２号位之间移动，在哪个位置闪动，表达可以在该位置上变化所要设定频道,选择好后按频道键确认并存储2.10 载噪比测量在电平测量模式下，按动载噪比测量键Ｃ/N，仪器进入载噪比测量状态，如图2-9所示在频道测量模式下,液晶屏4号位显示该频道的载噪比的数值阐明：１．信号输入电平必须不小于７5dB,此功能有效2.信噪比测量是近似测量,测量成果仅供参照3．在进入载噪比测量功能时,屏幕上C/N闪,表达仪器正在进行载噪比的测量及计算,稍后，屏幕中右方将显示出该频道的载噪比值2.11回传信号测量(MS１701C／MS１801C)用数字键直接键入所需测量的频率值即可例:要测量35.2ＭＨz信号 键入 ３ 5 . ２ 频率 即可（图２－11)在频道测量模式下,2号位将显示频率数。
当该频率输入信号时，该信号的电平值即以数字形式在屏幕３号位显示出来（图３－3)３、系统设立3.1数字参数设立一方面进入数字频道测量模式，如图3-1按设立键,仪器进入数字参数设立状态，显示屏最下方 MODE--表达QＡM调制方式; BW－-表达测量带宽; ＳR--表达符号率 １.显示屏最下方“MODE”闪烁，按数字键输入 6 4 后，按 确认 键 调制方式有：1６QAM，32ＱＡM,６4 QＡM,12８ QAM,２56 QAM，一般状况下国内使用64 ＱＡM2．“BW”字符闪烁，按数字键 8 0 输入后，按 确认 键一般状况下,国内数字电视频道带宽为8MＨｚ3.“SR”闪烁,按数字键 6 8 ７ 5 ，按 确认 键符号率一定按本地数字设定,国内大部分为６．87５MＨz／S，请在使用过程中注意数字参数设立完毕后如图3-1所示一般状况下，出厂时已设立完毕64ＱAM，8MHz带宽,符号率为6.875ＭS／Ｓ4 、有关仪器供电电源的阐明仪器由内置的一块高性能充电电池提供整机电源，也可以用随机充电器交流供电仪器设有自动节电装置,当无键盘操作时间超过预先设立的时间时,仪器将自动关闭整机电源。
仪器具有自动检测电池电压功能,按动电压测量键将显示电池电压,顾客可以通过电池电压的大小来判断电池消耗状况仪器尚有欠压报警信号，当仪器内电源需要充电时，仪器会发出提示音,显示屏显示电池电压局限性以提示顾客及时。
