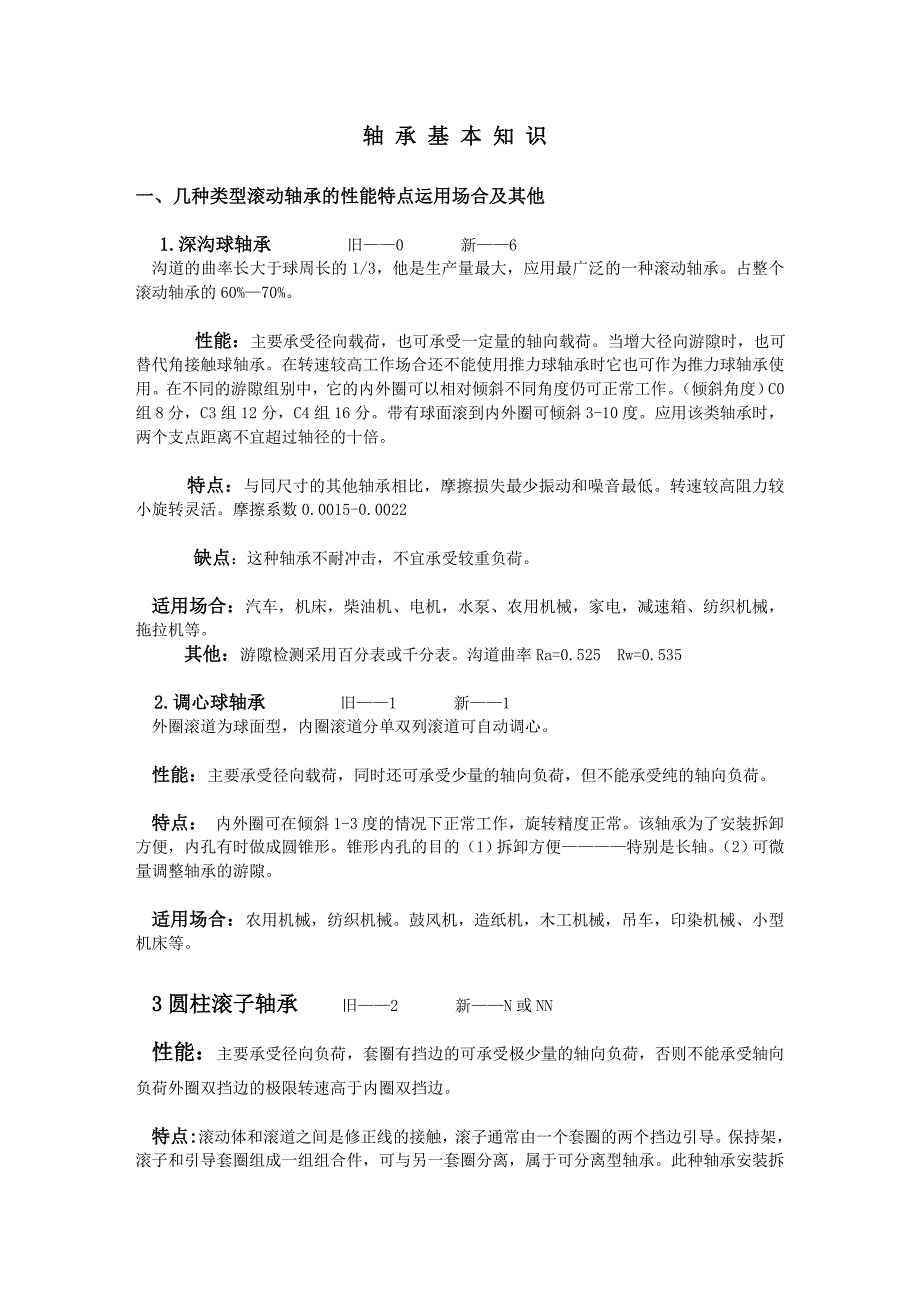

轴 承 基 本 知 识 一、几种类型滚动轴承的性能特点运用场合及其他 1.深沟球轴承 旧——0 新——6 沟道的曲率长大于球周长的1/3，他是生产量最大，应用最广泛的一种滚动轴承占整个滚动轴承的60%—70% 性能：主要承受径向载荷，也可承受一定量的轴向载荷当增大径向游隙时，也可替代角接触球轴承在转速较高工作场合还不能使用推力球轴承时它也可作为推力球轴承使用在不同的游隙组别中，它的内外圈可以相对倾斜不同角度仍可正常工作倾斜角度）C0组8分，C3组12分，C4组16分带有球面滚到内外圈可倾斜3-10度应用该类轴承时，两个支点距离不宜超过轴径的十倍 特点：与同尺寸的其他轴承相比，摩擦损失最少振动和噪音最低转速较高阻力较小旋转灵活摩擦系数0.0015-0.0022 缺点：这种轴承不耐冲击，不宜承受较重负荷 适用场合：汽车，机床，柴油机、电机，水泵、农用机械，家电，减速箱、纺织机械，拖拉机等 其他：游隙检测采用百分表或千分表沟道曲率Ra=0.525 Rw=0.535 2.调心球轴承 旧——1 新——1 外圈滚道为球面型，内圈滚道分单双列滚道可自动调心。
性能：主要承受径向载荷，同时还可承受少量的轴向负荷，但不能承受纯的轴向负荷 特点： 内外圈可在倾斜1-3度的情况下正常工作，旋转精度正常该轴承为了安装拆卸方便，内孔有时做成圆锥形锥形内孔的目的（1）拆卸方便————特别是长轴2）可微量调整轴承的游隙 适用场合：农用机械，纺织机械鼓风机，造纸机，木工机械，吊车，印染机械、小型机床等 3圆柱滚子轴承 旧——2 新——N或NN 性能：主要承受径向负荷，套圈有挡边的可承受极少量的轴向负荷，否则不能承受轴向负荷外圈双挡边的极限转速高于内圈双挡边 特点:滚动体和滚道之间是修正线的接触，滚子通常由一个套圈的两个挡边引导保持架，滚子和引导套圈组成一组组合件，可与另一套圈分离，属于可分离型轴承此种轴承安装拆卸比较方便尤其是当要求内外圈与轴，壳体都是过盈配合时，更显示出优点该类轴承承载能力大是同尺寸的球轴承径向承载力的1.5-3倍耐冲击刚性强 02.03．22．23系列可制成加强型，既增大滚子直径，长度和数量内外圈轴线不允许有倾斜防止偏载影响寿命但内外圈滚道和滚子表面制成有一定曲线时才允许有小于2分的倾斜.概率轴承对与之配合的轴，壳体孔等相关零件加工精度要求较高。
适用场合：机床主轴、电机、水泥机械上的磨粉机、罗茨风机、渣浆泵、机车车辆的轴箱、柴油机的曲轴、发动机的前后支承轴、汽车拖拉机的变速箱等 其他：游隙检查可使用塞尺内圈也存在圆锥孔新代号不可互换时直接印上“不可互换”字样，可互换时则不印旧代号在不可互换时基本组不标注，其他组别用阿拉伯数字标注在公差等级前在可互换时应由C加上数字0.1.2.3.4.5标注在公差等级前如：3D42224—不可互换 C0G42224—可互换 C—可互换 四列圆柱滚子轴承 代号FC FC3248124/P6 内径32*5，外径 48*5 宽度124 一个内圈两个外圈,P6级 FCD100144530/P53 两个内圈两个外圈 P5级C3组游隙 FCDP110160560/HCP5 两内两外，外圈带双平挡圈和一个中外隔圈带油孔P5级 渗碳钢 FCDSP100160560/HCP5 一内两外，外圈带双平挡圈和一个中外隔圈带油孔P5级各种元柱滚子轴承代号意义：N——内圈双挡边，外圈无挡边 NU——内圈无挡边，外圈双挡边 NJ——内圈单挡边，外圈双边 NJP——内圈无挡边+内平挡，外圈双挡边。
NUP——内圈单挡边+内平挡，外圈双边 NB——内外圈无挡边 NF——内圈双挡边，外圈单挡边 NFP——内圈双挡边，外圈单挡边+外平挡 NH——内圈单挡边+内斜挡，外圈双挡边 NCL——内圈双挡边，外圈无挡边+双锁圈，无保持架 NCF——内圈双挡边，外圈单挡边+外单锁圈 RN-无外圈，内圈双挡边 RNU——无内圈，外圈双挡边 NN——外圈无挡边，内圈双挡边+死中隔圈 NNU——内圈无挡边，外圈双挡边+死中隔圈 NNP——内圈无挡边，外圈双平挡边+活动中隔，外圈有油孔与隔同位NNUP——内圈无挡边+双平挡+活动中隔，外圈双挡边，无保持架NNF——2个内圈双挡边并用，外圈无挡边+死中隔+镶双密封盖+双止动槽，无保持架NNTB——内外圈无挡边三列元柱轴承，内圈活动双内隔，内圈油孔与内隔同位，外圈加厚NNTUP——三列元柱内圈无挡边油孔与隔同位+双活动内隔+双内平挡，外圈双挡边+外圈加厚，无保持架NNQB——内外无挡边四列元柱轴承，2列滚子成并排一组，无中隔圈NNQP——内圈无挡边四列元柱轴承，2列滚子成并排一组，外圈无挡边有一中隔圈+双平挡。
4、调心滚子轴承： 旧---3 新---2 性能：能承受重大径向负荷，并能承受一定量的轴向负荷双列滚子可自动调心1-5度适用于长轴或多个连接轴的地方特点：（单、双列）外滚道为球面型外圈有时与同尺寸的调心球轴承外圈通用内圈有2条带倾斜的滚道可自动调心轴上下摆动可达1-5度（正负2.5度，3053100、3003100、3053700、3003700、3053900、53500、3500小于正负1.5度，53600、3600、4053100小于正负2度，3053200、3003200、4053700小于正负2.5度）与同系列同内径尺寸的调心球轴承比能承受较大的载荷，极限速度低滚子有对称型和非对称型两种目前，该类轴承因非对称型滚子轴承结构性能差抗载能力低原因，故对称型逐渐替代非对称型内孔有直孔和锥孔之分对称型滚子轴承有CA型、C型、CC型结构CA型结构为内圈双挡边各带一个装球孔（180度）+死中隔圈SKF在20年代就开始制造，因死中隔圈在热处理过程中根部易裂纹故逐渐被活动中隔圈代替ZWZ公司2000年开始生产活动中隔圈或无中隔圈的CA型产品，2006年开始生产C型结构，2008年开始研制CC型结构。
SKF公司20年代开始生产CA型结构，50年代开始生产C型结构产品即内圈无挡边、一个活动中隔圈、冲压铁架80年代开始生产CC型结构产品CA型、C型、CC型产品的区别：外圈结构基本相同，只是C型和CC型的滚子和滚道粗糙度、热处理方法有改变CA型：内圈双挡边各带一个装球孔（180度）+中隔圈，一体铜架C 型、CC型：内圈无挡边活动中隔圈，双列冲压铁架，滚子增长，承载增加20%，成本低C型、CC型的区别在于滚子引导方式有改变，以减少摩擦力适用场合：轧机、汽车、拖拉机、铁路车辆、采煤机、离心式和罗瓷风机、大功率的齿轮箱、吊车、粉碎机、水泥磨粉机、风力发电主轴、采油机、造纸机、切草机、炼钢耳轴、振动筛的激振器、输送机等5、角接触球轴承 旧——6 新——7（7鎖口在外圈上、B7锁圈在内圈上、S7外圈可分离SN7内圈可分离）性能：可同时承受径向负荷和轴向负荷特点：极限转速高，承载能力高于深沟球轴承（装球量多于深沟球）所承受的轴向负荷与接触角有关，接触角分15度（C）、25度（AC）和40度（B）接触角越大，轴向承载越大可成对安装使用，效果更好成对安装一般采用预过盈，使套圈和球处于压紧状态，消除游隙，提高刚性，旋转精度及平稳性。
DF——面对面（36000） DB——背对背（26000） DT——串联（46000） 例如：7210C/DB（236210） 、7210AC/DF（346210） 7210B/DT（466210）使用场合：机床主轴、磨床砂轮轴、高速电机、离心机、立式水泵、内燃机车的液力变速箱、蜗轮蜗杆减速器、航空发电、陀螺仪等其他：三、四点角接触球轴承接触角为35度 双列角接触球轴承接触角单内圈（30度）、双内圈（45度） 双列角接触球轴承轴向游隙较单ɑ向小它们的径、轴向游隙均可通过内外圈在轴上的相互位移调整 推力角接触接触角（60度）鎖口在外圈上（7）： 36 360（单套）、2（DB）、 3(DF)、4(DT) 46 及8(三串联)、9（二串联+D 锁圈在内圈上（B7）： 361(单套)、5（DB）、6（DF） 7(DT) 46 66 如：546***（接触角25度DB配对）、666***（接触角40度DF配对）等。
四点接触和三点接触轴承： 四点接触: 双内圈QJ(新型号)---17（旧型号）；双外圈 QJF（新型号）---11（旧型号） 三点接触：双内圈QJS（新型号）---27（旧型号）；双外圈QJT（新型号）---21（旧型号）特点：在径向游隙相同时，轴向位移比其他球轴承小，可用作双向轴向定位 双列角接触：3056212---3212；3056322—3322；4086160—4060M；3086315—3315D6、圆锥滚子轴承: 旧---7 新---3性能：主要承受以径向负荷为主的径向、轴向联合负荷一般情况下不承受纯轴向负荷，可作为单项轴向定位用内外圈的倾斜度小于等于2分特点：内外圈有锥形滚道延伸交与一点，属分离型轴承可分别安装滚子和滚道的角度大小决定轴承承受轴向力的大小形式：公制、英制（内外径公差均为加公差）、单、双、四列圆锥滚子轴承（为单列径向承载2.6倍）公制单列轴承ɑ=10度---18度为7000型，正常角度 ɑ=27度---30度为27000型，为大锥角使用场合：小型机床主轴、汽车拖拉机轮毂、减速机、轧机的轧辊工作辊、渣浆泵、真空泵、无缝钢管生产用的穿管小车、吊车等。
其他：双、四列圆锥滚子轴承由于历史原因，仍有很多不符合国标的产品，需十分注意 当滚子与滚道母线之间为修正线接触，才允许有微量（小于2分）的倾斜双列圆锥 35000型 外圈一体、双内圈小端面相对安装有內隔圈接触 35000型 小端直接接触 35000型 小端不接触 37000型 双外圈一外隔，内圈为一体 87000型（旧号） 37000型 双外圈一外隔，双内圈大端面接触安装为187000型（旧号）四列圆锥 38000型 双内圈一內隔，三外圈両外隔7、推力球轴承： 旧---8 新---5性能：只能承受一个方向的轴向负荷双向推力球轴承可以承受两个方向的轴向负荷也可限制轴与外毂两个方向的轴向移动它往往与深沟球轴承、圆柱滚子轴承配合使用特点：作用力均匀地作用在所有滚动体上，允许的工作转速较低工作时需要一个最小的轴向负荷把每个滚动体。
