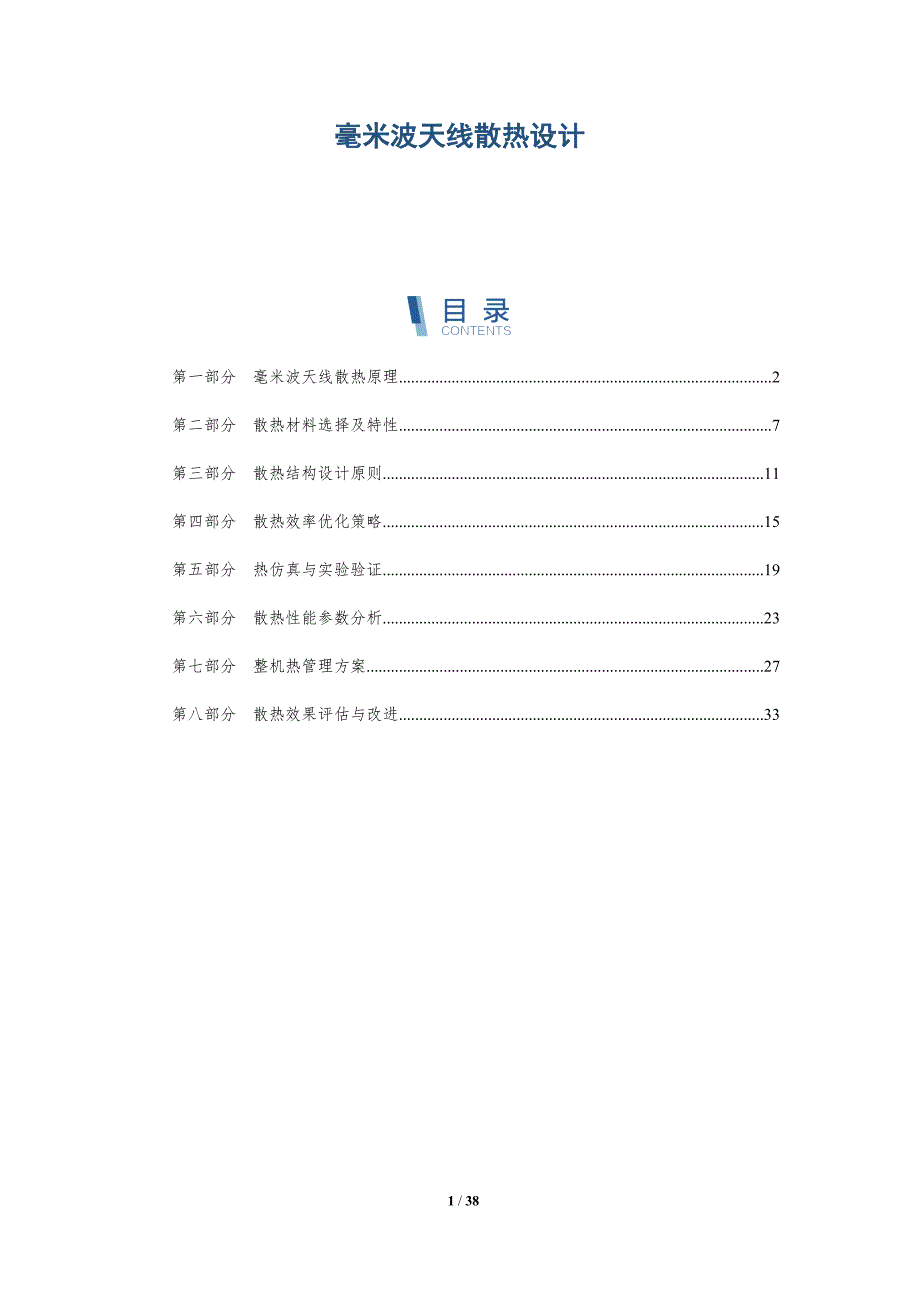

毫米波天线散热设计 第一部分 毫米波天线散热原理 2第二部分 散热材料选择及特性 7第三部分 散热结构设计原则 11第四部分 散热效率优化策略 15第五部分 热仿真与实验验证 19第六部分 散热性能参数分析 23第七部分 整机热管理方案 27第八部分 散热效果评估与改进 33第一部分 毫米波天线散热原理关键词关键要点热传导散热原理1. 热传导是毫米波天线散热设计中最为基础和常用的散热方式通过材料的热传导性，将天线内部产生的热量传递到天线表面，再通过辐射、对流或传导至外部环境2. 材料选择对热传导效率至关重要常用的散热材料如铜、铝等，具有良好的热传导性能，可以有效提高散热效率3. 考虑到热阻对散热效果的影响，设计时应尽量减小天线内部的路径热阻，通过优化天线结构设计，实现高效的热传导对流散热原理1. 对流散热是指通过空气流动带走热量的一种散热方式在毫米波天线散热设计中，可以通过增加空气流动速度或改变气流路径来提高散热效率2. 设计中常采用散热翅片、散热孔等结构，以增强对流散热效果这些结构能够增加气流与热源之间的接触面积，促进热量的快速转移3. 随着微型化和集成化趋势的发展，对流散热技术在毫米波天线散热中的应用越来越受到重视。
辐射散热原理1. 辐射散热是利用天线表面发射的电磁波将热量传递到外部环境的一种散热方式毫米波天线由于其高频特性，辐射散热效率较高2. 通过优化天线表面的涂层材料和结构设计，可以提高辐射散热效率例如，使用高辐射系数的材料或设计具有特殊形状的天线表面3. 随着毫米波技术的应用领域不断扩大，辐射散热技术在毫米波天线散热设计中的重要性日益凸显热管散热原理1. 热管是一种利用相变传递热量的散热元件在毫米波天线散热设计中，热管能够有效地将热量从热源传递到散热器2. 热管的设计和选材对散热效果有重要影响常用的热管材料包括金属和金属合金，具有良好的导热性能和相变特性3. 随着热管技术的不断进步，其在毫米波天线散热设计中的应用越来越广泛，尤其是在高热流密度场合热管理仿真与优化1. 利用热管理仿真软件对毫米波天线进行散热设计，可以预测和优化散热效果这种仿真方法能够帮助设计师快速评估不同散热方案的可行性2. 仿真软件可以模拟天线在不同工况下的热分布，为设计提供数据支持通过优化设计参数，可以显著提高散热性能3. 随着计算能力的提升和仿真技术的进步，热管理仿真在毫米波天线散热设计中的应用越来越成熟多模态散热策略1. 多模态散热策略是指结合多种散热方式，以实现最佳散热效果。
在毫米波天线散热设计中，可以根据实际需求选择合适的散热模式2. 多模态散热策略可以充分利用不同散热方式的优点，提高散热效率例如，结合热传导、对流和辐射等多种散热方式3. 随着散热技术的不断发展，多模态散热策略在毫米波天线散热设计中的应用前景广阔，有助于应对复杂的热环境毫米波天线散热设计是保证天线在高功率、高频率工作状态下稳定运行的关键技术随着通信技术的发展，毫米波频段因其高带宽、低干扰等特点在5G和未来的6G通信系统中扮演着重要角色然而，毫米波天线在发射过程中会产生大量的热量，如果不能有效散热，将导致天线性能下降，甚至损坏以下是对毫米波天线散热原理的详细介绍 1. 毫米波天线热源分析毫米波天线在发射过程中产生的热量主要来源于以下几个方面： 1.1 天线振子发热天线振子是天线辐射能量的主要载体，其工作时由于电流的集肤效应会产生热量根据焦耳定律，电流通过电阻产生的热量与电流的平方、电阻值和通电时间成正比毫米波频率较高，振子电阻较大，因此发热量也相对较大 1.2 天线基板发热天线基板在传输毫米波信号时，也会因为基板材料的热阻和电磁波的热效应产生热量 1.3 天线馈线发热馈线将信号从发射源传输到天线振子，在这个过程中，馈线会因为电阻产生的热量而发热。
2. 毫米波天线散热原理为了有效散热，通常采用以下几种散热原理： 2.1 热传导热传导是热量通过物质内部由高温区域向低温区域传递的过程在毫米波天线散热设计中，通过在天线振子、基板和馈线等部位添加热传导材料，如铜、铝等，可以将热量传递到天线外壳或散热片上 2.2 热辐射热辐射是指物体因温度差异而发射电磁波的过程毫米波天线在散热设计时，可以通过增加天线外壳的表面积，提高天线表面的黑度，增强热辐射能力，将热量散发到周围环境中 2.3 热对流热对流是热量通过流体（如空气、液体）的流动而传递的过程在毫米波天线散热设计中，可以通过增加散热翅片、风扇等装置，促进空气流动，加快热量传递 2.4 热管散热热管是一种高效的散热元件，它通过工质的蒸发和冷凝来实现热量的快速传递在毫米波天线散热设计中，可以将热管嵌入到天线结构中，利用热管的高热导率，将热量迅速传递到散热器 3. 散热设计实例以下是一个毫米波天线散热设计的实例： 3.1 天线振子散热设计在振子设计中，采用铜质材料，通过增加振子表面积，提高散热效率同时，在振子与基板之间设置热传导材料，如硅脂，以增强热传导 3.2 天线基板散热设计在基板材料选择上，采用热导率较高的材料，如氧化铝陶瓷。
在基板表面设置散热翅片，以增加散热面积 3.3 天线馈线散热设计在馈线设计中，采用低损耗、高热导率的材料，如聚酰亚胺，并在馈线周围设置散热翅片，以降低馈线发热 3.4 整体散热设计在整体散热设计中，采用热管散热技术，将天线内部产生的热量通过热管传递到外部散热器，实现高效散热综上所述，毫米波天线散热设计是保证天线在高功率、高频率工作状态下稳定运行的关键技术通过分析热源、采用多种散热原理，并结合实际设计实例，可以有效提高毫米波天线的散热性能第二部分 散热材料选择及特性关键词关键要点散热材料的热导率选择1. 热导率是衡量材料导热性能的重要指标，对于毫米波天线散热设计至关重要选择热导率高的材料可以有效提升散热效率2. 研究表明，银、铜和铝等金属具有较高的热导率，但成本较高，且在毫米波频率下可能存在反射损耗因此，需在热导率和成本之间寻求平衡3. 前沿研究显示，新型纳米复合材料如碳纳米管/聚合物复合材料，具有优异的热导率和较低的密度，是未来散热材料的选择趋势散热材料的导热系数1. 导热系数是衡量材料导热能力的物理量，对于散热材料的选择具有指导意义理想的散热材料应具备较高的导热系数2. 实际应用中，导热系数与材料的微观结构密切相关，如多孔结构、纤维结构等都能有效提高材料的导热系数。
3. 结合导热系数和热导率，选择合适的散热材料，能够显著提升毫米波天线的散热性能散热材料的耐温性1. 散热材料需具备良好的耐温性，以适应毫米波天线在不同工作温度下的散热需求2. 耐温性差的材料可能在高温环境下发生变形、软化或分解，影响散热效果和天线性能3. 研究表明，氮化硼、碳化硅等陶瓷材料具有良好的耐温性，适用于高温环境下的散热设计散热材料的电磁屏蔽性能1. 散热材料应具备良好的电磁屏蔽性能，以减少毫米波天线在工作过程中的电磁干扰2. 电磁屏蔽性能与材料的导电性、介电常数等因素有关，选择合适的材料能够有效降低电磁干扰3. 研究发现，金属纤维复合材料等新型材料具有良好的电磁屏蔽性能，是未来散热材料的研究方向散热材料的加工工艺1. 散热材料的加工工艺对其散热性能具有重要影响，合理的加工工艺能够提高材料的导热性能2. 常见的加工工艺包括压制成型、注塑成型、烧结成型等，不同工艺对材料性能的影响各异3. 随着技术的发展，3D打印等新型加工工艺逐渐应用于散热材料的生产，为散热设计提供了更多可能性散热材料的成本效益1. 成本效益是选择散热材料时不可忽视的因素，需在保证散热性能的前提下，降低材料成本。
2. 材料成本与材料种类、加工工艺、市场供应等因素有关，合理选择材料能够降低整体成本3. 结合市场调研和成本分析，选择性价比高的散热材料，有助于提升毫米波天线散热设计的竞争力在《毫米波天线散热设计》一文中，散热材料的选择及其特性是确保毫米波天线在高温工作环境下稳定工作的重要环节以下是对散热材料选择及特性的详细介绍一、散热材料的选择1. 导热系数散热材料的选择首先应考虑其导热系数，导热系数高的材料能够更有效地将热量从天线传递到散热结构对于毫米波天线，常用的导热材料有铜、铝、银等其中，银的导热系数最高，约为431 W/m·K，其次是铜，约为401 W/m·K，铝的导热系数约为237 W/m·K2. 热膨胀系数热膨胀系数是材料在温度变化时体积变化的度量散热材料的热膨胀系数应与天线材料相近，以避免因温度变化引起的热应力例如，铜的热膨胀系数约为17×10^-6/°C，铝的热膨胀系数约为23×10^-6/°C3. 耐热性散热材料应具有良好的耐热性，能够在高温环境下保持稳定的性能对于毫米波天线，耐热温度通常要求在200°C以上常见的耐热材料有氧化铝陶瓷、氮化硅陶瓷等，其熔点分别可达2050°C和1900°C。
4. 线膨胀系数线膨胀系数是材料在温度变化时长度变化的度量散热材料应具有较低的线膨胀系数，以减少因温度变化引起的热应力例如，氮化硅陶瓷的线膨胀系数约为3.5×10^-6/°C5. 耐腐蚀性散热材料应具有良好的耐腐蚀性，以适应不同的工作环境例如，在潮湿环境下，应选择不锈钢、氧化铝陶瓷等耐腐蚀性好的材料二、散热材料特性1. 铜材料铜具有优异的导热性能和耐腐蚀性，是毫米波天线散热设计中常用的材料然而，铜的热膨胀系数较大，容易引起热应力，因此在实际应用中，常采用铜与其他材料复合的方式，如铜/铝复合2. 铝材料铝的导热系数低于铜，但其密度小，重量轻，有利于减轻天线整体重量铝的热膨胀系数与铜相近，可减少热应力此外，铝具有良好的耐腐蚀性，适用于多种环境3. 银材料银具有极高的导热系数，是散热材料中的佼佼者然而，银的耐腐蚀性较差，容易氧化，且成本较高在实际应用中，银多用于高端毫米波天线散热设计4. 氧化铝陶瓷氧化铝陶瓷具有优异的耐热性和耐腐蚀性，导热系数约为30 W/m·K，热膨胀系数较低氧化铝陶瓷常用于高温环境下的毫米波天线散热设计5. 氮化硅陶瓷氮化硅陶瓷具有高熔点、低热膨胀系数和良好的导热性能，是一种理想的散热材料。
其导热系数约为16 W/m·K，热膨胀系数约为3.5×10^-6/°C，适用于高温、高压环境下的毫米波天线散热设计综上所述，散热材料的选择应综合考虑导热系数、热膨胀系数、耐热性、耐腐蚀性等因素在实际应用中，可根据具体需求选择合适的散热材料，以确保毫米波天线在高温工作环境下的稳定性能第三部分 散热结构设计原则关键词关键要点散热效率最大化设计原则1. 优化散热路径：通过分析天线在工作过程中的热源分布，设计合理的散热通道，确保热量能够迅速从热源处传递到散热区域2. 热阻最小化：采用低热阻材料构建散热结构，减少热量传递过程中的阻力，提高散热效率3. 适应多场景需求：根据不同工作环境，设计可调节的散。
