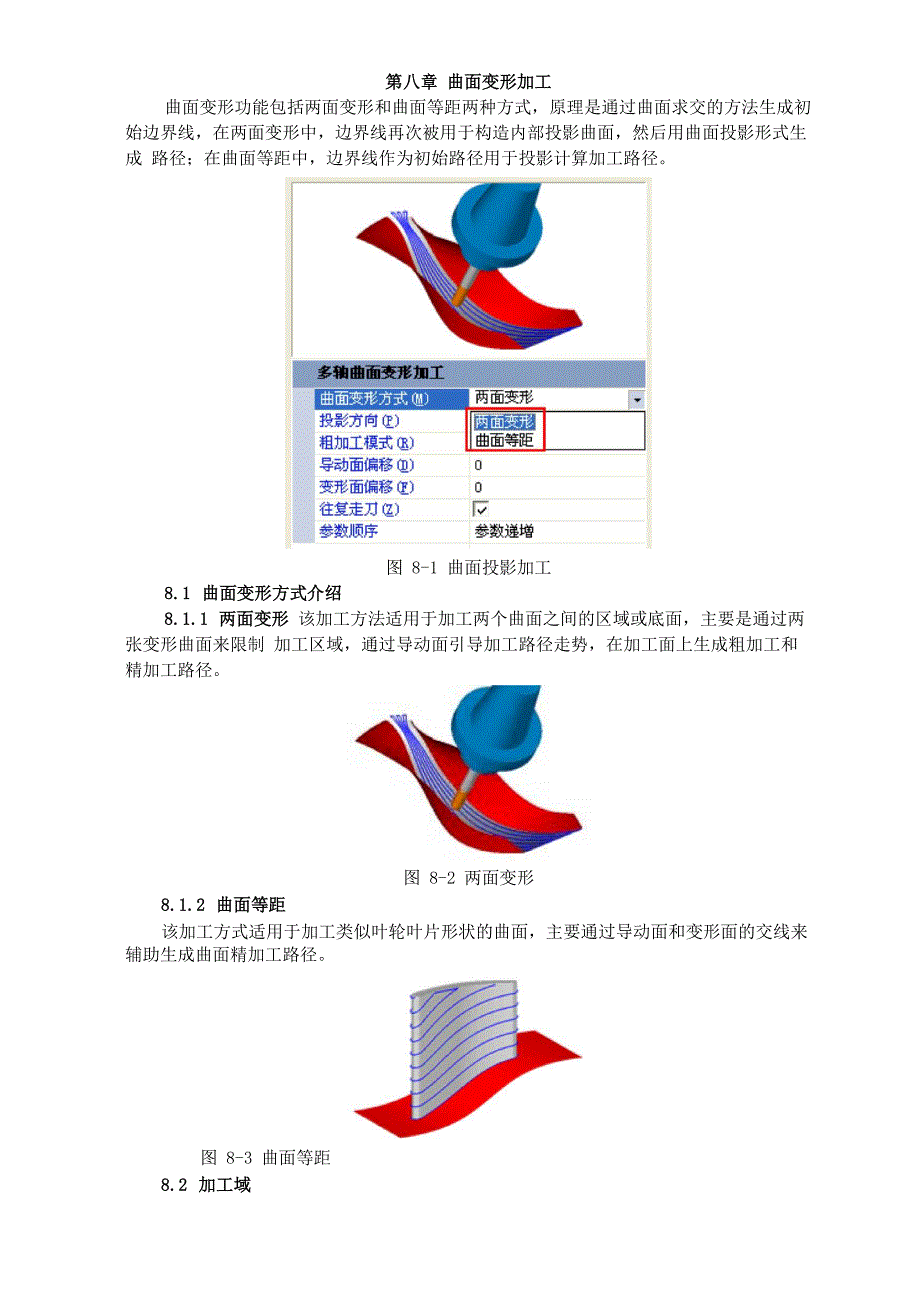

第八章 曲面变形加工曲面变形功能包括两面变形和曲面等距两种方式，原理是通过曲面求交的方法生成初 始边界线，在两面变形中，边界线再次被用于构造内部投影曲面，然后用曲面投影形式生成 路径；在曲面等距中，边界线作为初始路径用于投影计算加工路径图 8-1 曲面投影加工8.1 曲面变形方式介绍8.1.1 两面变形 该加工方法适用于加工两个曲面之间的区域或底面，主要是通过两张变形曲面来限制 加工区域，通过导动面引导加工路径走势，在加工面上生成粗加工和精加工路径图 8-2 两面变形8.1.2 曲面等距该加工方式适用于加工类似叶轮叶片形状的曲面，主要通过导动面和变形面的交线来 辅助生成曲面精加工路径图 8-3 曲面等距8.2 加工域说明加工域基本加工域 参与路径的生成计算，对路径有影响轮廊娥［V］0 1 t协工面［W］0 ■・保护面［P］0 1 t轮廓线加工面保护面限定加工区域，裁剪原始路径 详情见曲面投影加工功能介绍当前需要加工的曲面当前不需要加工，也不希望与刀 具发生碰撞的曲面刀轴曲线世］0 1 t导动面［I］0 ■・变形曲面1世］0 1 t变形曲面2【卫］o 1 t刀轴曲线可选项，用来控制刀轴的变化，该 选项跟选择的刀轴控制方式有关。
导动面用来辅助生成加工路径，导动面的 好坏决定路径质量的高低，必选变形曲面1用来辅助生成加工路径的，必选变形曲面2冋上，只应用在两面变形加工方式 中，和变形曲面1 一起限定加工曲 面所能加工的区域辅助加工域 不参与加工，只是辅助生成切削路径8.3 主要加工参数功能说明粗加工模式该选项主要应用在两面变形加工中，用于快速去除两变形曲面和加 工曲面之间区域的材料图8-4粗加工模式选中该项后，在【进给设置】中出现【轴向分层】选项设置，如右 图所示，进行相应的粗加工分层设置注意：该轴向分层是从加工面沿刀轴方向进行分层的，该分层方式 如果限定的层数不足去除表面的材料，会导致第一层路径吃刀量比 较大，较危险，请根据具体的加工深度设定分层层数导动面偏移轴內分层分层方式(I)限走层数路径层数X)10吃刀裸度0.2拷贝分层①厂减少抬刀慝］图8-5轴向分层主要用来解决导动面和加工面边界处路径质量问题，通过导动面偏 移来得到较高质量的路径，但相应的会根据偏移量的大小造成一定 程度的加工不到位，使用中一定要注意曲面偏移是沿曲面法矢方 向进行偏移的，当偏移值为正时，则沿法矢正向偏移；偏移值为负 时，则沿法矢反向偏移。
图8-6导动面偏移主要用于解决变形面与加工曲面存在交叉，生成的路径不满足要求 的情况，可适当的调整变形曲面偏移距离，改善路径质量曲面偏 移是沿曲面法矢方向进行偏移的，当偏移值为正时，则沿法矢正向 偏移；偏移值为负时，则沿法矢反向偏移变形面偏移图8-7变形面偏移用于控制路径的走刀方式，勾选该选项，加工效率最高，不选，路 往复走刀 径采用单向走刀的方式进行加工，存在大量的快速定位路径，效率低，但加工质量一致性好参数顺序用于调整多轴加工路径中相互关联的路径子段之间加工的先 后次序提供四种排序方式：参数递增、参数递减、从两头到中间、 从中间到两头；。
