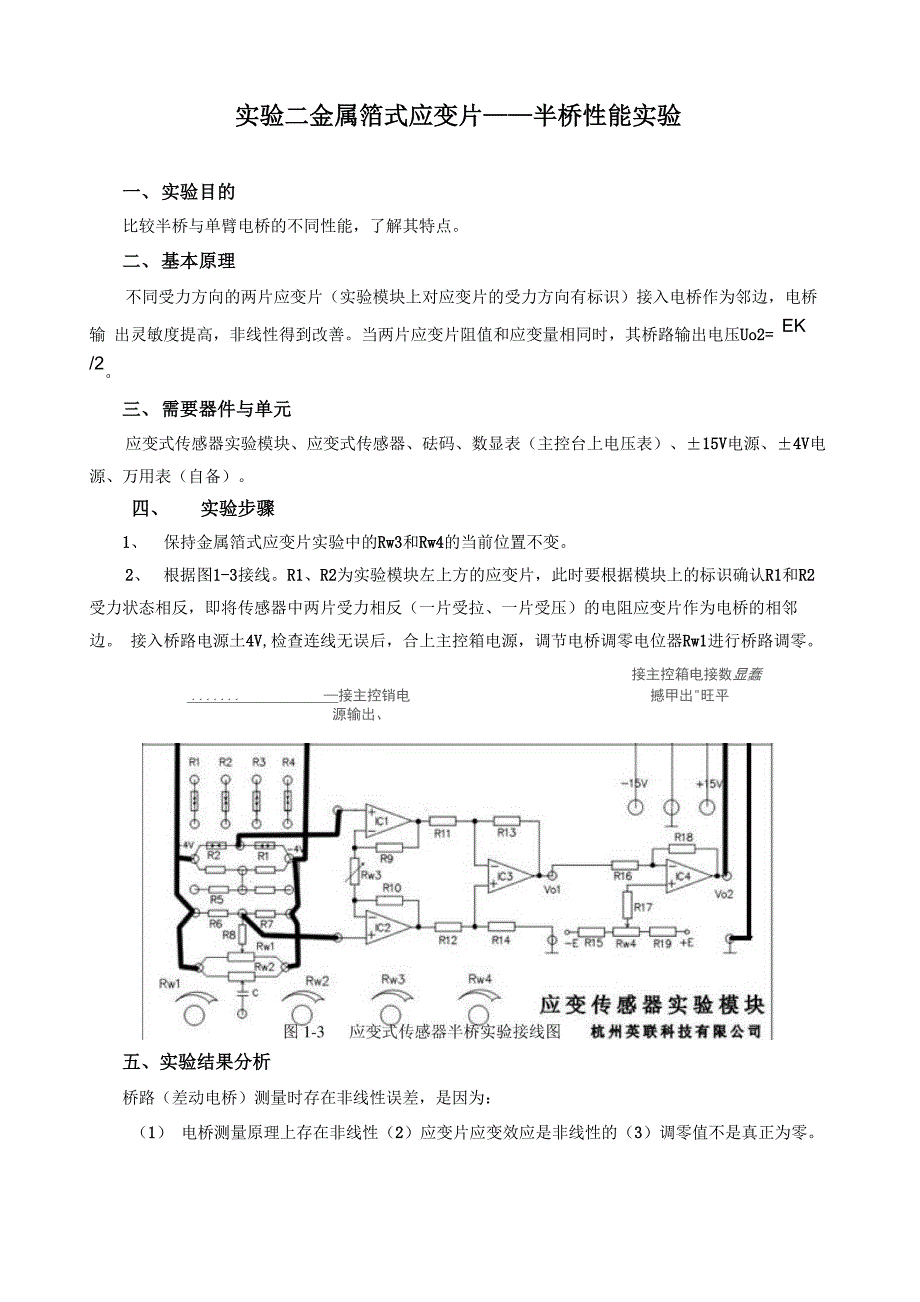

实验二金属箔式应变片——半桥性能实验一、 实验目的比较半桥与单臂电桥的不同性能，了解其特点二、 基本原理不同受力方向的两片应变片（实验模块上对应变片的受力方向有标识）接入电桥作为邻边，电桥输 出灵敏度提高，非线性得到改善当两片应变片阻值和应变量相同时，其桥路输出电压Uo2= EK /2三、 需要器件与单元应变式传感器实验模块、应变式传感器、砝码、数显表（主控台上电压表）、±15V电源、±4V电 源、万用表（自备）四、 实验步骤1、 保持金属箔式应变片实验中的Rw3和Rw4的当前位置不变2、 根据图1-3接线R1、R2为实验模块左上方的应变片，此时要根据模块上的标识确认R1和R2 受力状态相反，即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边 接入桥路电源土4V,检查连线无误后，合上主控箱电源，调节电桥调零电位器Rw1进行桥路调零接主控箱电接数显蠢 —接主控销电 撼甲出"旺平源输出、五、实验结果分析桥路（差动电桥）测量时存在非线性误差，是因为：（1） 电桥测量原理上存在非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零。
