晶闸管保护电路晶闸管的保护电路，大致可以分为两种情况：一种是在适当的地方安装保护器件，例 如，R-C阻容吸收回路、限流电感、快速熔断器、压敏电阻或硒堆等再一种则是采用电子 保护电路，检测设备的输出电压或输入电流，当输出电压或输入电流超过允许值时，借助整 流触发控制系统使整流桥短时内工作于有源逆变工作状态，从而抑制过电压或过电流的数 值一.晶闸管的过流保护晶闸管设备产生过电流的原因可以分为两类:一类是由于整流电路内部原因，如整流晶闸管 损坏，触发电路或控制系统有故障等；其中整流桥晶闸管损坏类较为严重，一般是由于晶 闸管因过电压而击穿，造成无正、反向阻断能力，它相当于整流桥臂发生永久性短路，使在 另外两桥臂晶闸管导通时，无法正常换流，因而产生线间短路引起过电流另一类则是整流 桥负载外电路发生短路而引起的过电流，这类情况时有发生，因为整流桥的负载实质是逆变 桥，逆变电路换流失败，就相当于整流桥负载短路另外，如整流变压器中心点接地，当逆 变负载回路接触大地时，也会发生整流桥相对地短路1•对于第一类过流，即整流桥内部原因引起的过流，以及逆变器负载回路接地时，可以采用 第一种保护措施，最常见的就是接入快速熔短器的方式。

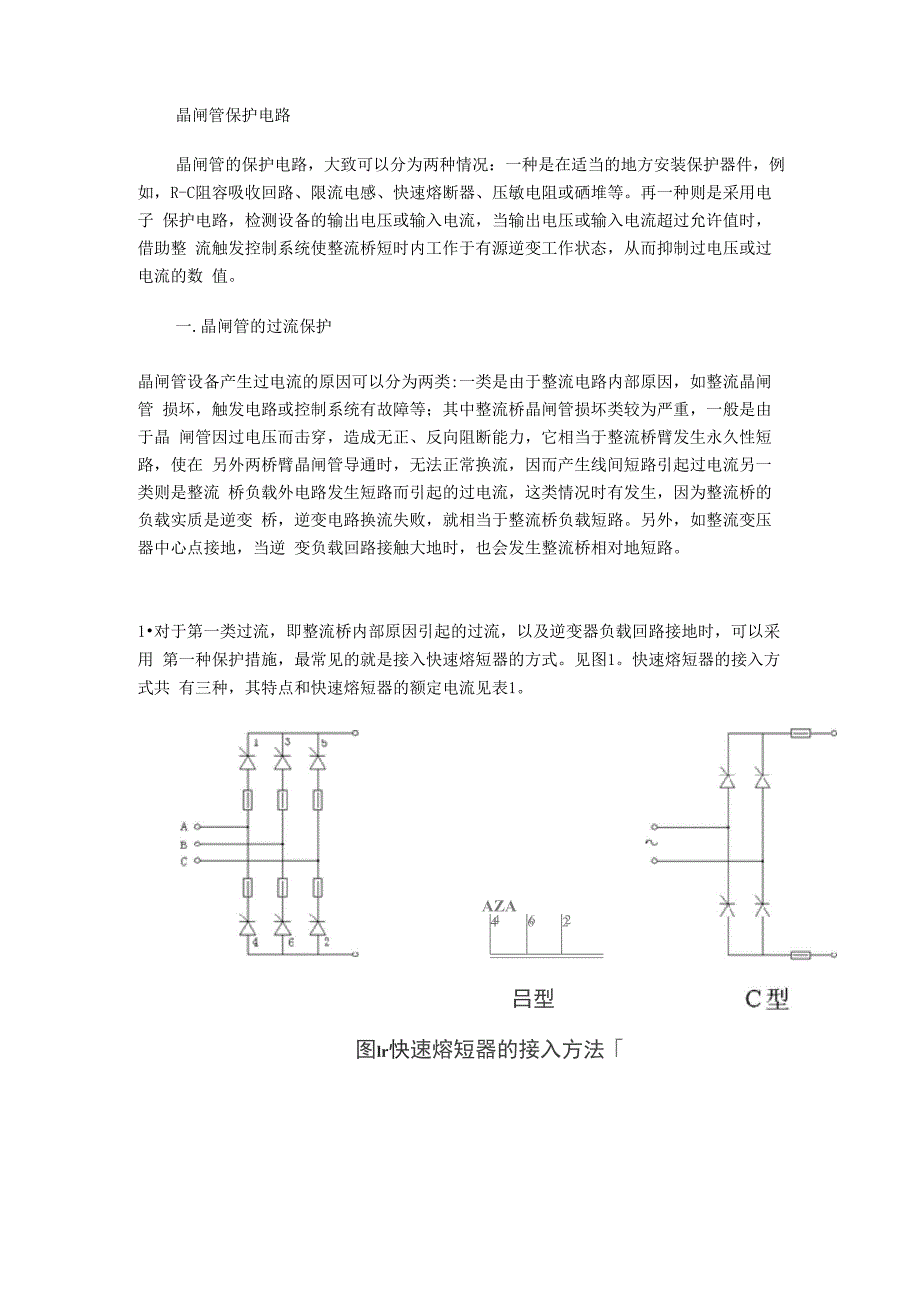

见图1快速熔短器的接入方式共 有三种，其特点和快速熔短器的额定电流见表1462AZA4 6 2吕型图lr快速熔短器的接入方法「方式特点额定电流IRN备注A型熔短器与每一个元件串联，能可靠地保护每一个元件IRN〈1.57ITIT：晶闸管通态 平均电流IRN〈KCIDKC:交流侧线电流与ID之比B型能在交流、直流和元件短路时起保护作用，可靠性稍有降低系数KC见表2ID：整流输出电流C型直流负载侧有故障时动作，元件内部短路时不能起保护作用IRN〈IDID：整流输出电流表1:快速熔短器的接入方式、特点和额定电流型式单相 全波单相 桥式三相 零式三相 桥式六相零式六相曲折双Y带平 衡电抗器系数KC电感负载0.70710.5770.8160.1080.289电阻负载0.7851.110.5780.8180.4090.290表2：整流电路型式与系数KC的关系表2•对于第二类过流，即整流桥负载外电路发生短路而引起的过电流，则应当采用电子 电路进行保护常见的电子保护原理图如下过流整定 给定 僱移-图2：过流保护原理图.晶闸管的过压保护晶闸管设备在运行过程中，会受到由交流供电电网进入的操作过电压和雷击过电压的侵袭。
同时，设备自身运行中以及非正常运行中也有过电压出现1.过电压保护的第一种方法是并接R-C阻容吸收回路，以及用压敏电阻或硒堆等非线性元件 加以抑制见图3和图4图3:阻容三角抑制过电压图4;压毂电阻或硒崖抑制过电压2.过电压保护的第二种方法是采用电子电路进行保护常见的电子保护原理图如下:给定过压整定S5：过压保护原理图三. 电流上升率、电压上升率的抑制保护1.电流上升率di/dt的抑制 晶闸管初开通时电流集中在靠近门极的阴极表面较小的区域，局部电流密度很大，然后以0.1mm/M s的扩展速度将电流扩展到整个阴极面，若晶闸管开通时电流上升率di/dt过大， 会导致PN结击穿，必须限制晶闸管的电流上升率使其在合适的范围内其有效办法是在晶 闸管的阳极回路串联入电感如下图：图®串联电感抑制回路2.电压上升率dv/dt的抑制加在晶闸管上的正向电压上升率dv/dt也应有所限制，如果dv/dt过大，由于晶闸管结电容 的存在而产生较大的位移电流，该电流可以实际上起到触发电流的作用，使晶闸管正向阻断 能力下降，严重时引起晶闸管误导通为抑制dv/dt的作用，可以在晶闸管两端并联R-C阻容吸收回路如下图：图7：并联R-C阻容吸收回路四、为什么要在晶闸管两端并联阻容网络在实际晶闸管电路中，常在其两端并联RC串联网络，该网络常称为RC阻容吸收电路。
我们知道，晶闸管有一个重要特性参数一断态电压临界上升率dlv/dl t它表明晶闸管 在额定结温和门极断路条件下，使晶闸管从断态转入通态的最低电压上升率若电压上升率 过大，超过了晶闸管的电压上升率的值，则会在无门极信号的情况下开通即使此时加于晶 闸管的正向电压低于其阳极峰值电压，也可能发生这种情况因为晶闸管可以看作是由三个 PN结组成在晶闸管处于阻断状态下，因各层相距很近，其J2结结面相当于一个电容CO当晶闸 管阳极电压变化时，便会有充电电流流过电容CO,并通过J3结，这个电流起了门极触发电 流作用如果晶闸管在关断时，阳极电压上升速度太快，则CO的充电电流越大，就有可能 造成门极在没有触发信号的情况下，晶闸管误导通现象，即常说的硬开通，这是不允许的 因此，对加到晶闸管上的阳极电压上升率应有一定的限制为了限制电路电压上升率过大，确保晶闸管安全运行，常在晶闸管两端并联RC阻容吸 收网络，利用电容两端电压不能突变的特性来限制电压上升率因为电路总是存在电感的（变 压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路 在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管。
同时，避免电容器通过晶闸 管放电电流过大，造成过电流而损坏晶闸管由于晶闸管过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的RC阻 容吸收网络就是常用的保护方法之一五、整流晶闸管阻容吸收元件的选择电容的选择：C=(2.5-5) X 10 的负 8 次方XIfIf=0.367IdId-直流电流值如果整流侧采用500A的晶闸管可以计算C=(2.5-5) X10的负8次方X 500=1.25-2.5》F选用2.5p F，1kv的电容器电阻的选择：R=((2-4) X 535)/If=2.14-8.56选择10欧PR=(1.5X (pfvX2n fc)的平方 X10 的负 12 次方 XR)/2Pfv=2u(1.5-2.0)u=三相电压的有效值。
