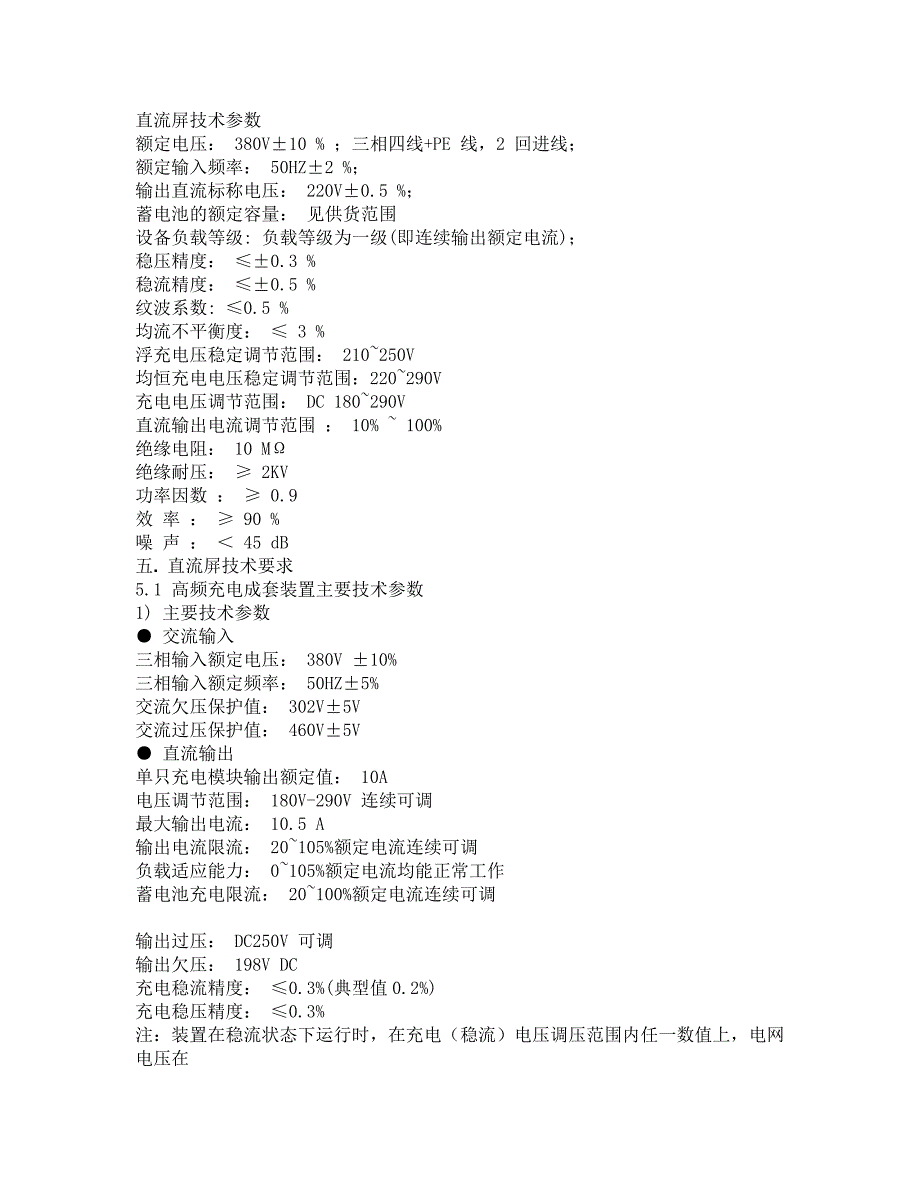

直流屏技术参数额定电压： 380V10 % ；三相四线+PE 线，2 回进线；额定输入频率： 50HZ2 %；输出直流标称电压： 220V0.5 %；蓄电池的额定容量： 见供货范围设备负载等级: 负载等级为一级(即连续输出额定电流)；稳压精度： ≤0.3 %稳流精度： ≤0.5 %纹波系数: ≤0.5 %均流不平衡度： ≤ 3 %浮充电压稳定调节范围： 210~250V均恒充电电压稳定调节范围：220~290V充电电压调节范围： DC 180~290V直流输出电流调节范围 ： 10% ~ 100%绝缘电阻： 10 MΩ绝缘耐压： ≥ 2KV功率因数 ： ≥ 0.9效 率 ： ≥ 90 %噪 声 ： ＜ 45 dB五. 直流屏技术要求5.1 高频充电成套装置主要技术参数1) 主要技术参数● 交流输入三相输入额定电压： 380V 10%三相输入额定频率： 50HZ5%交流欠压保护值： 302V5V交流过压保护值： 460V5V● 直流输出单只充电模块输出额定值： 10A电压调节范围： 180V-290V 连续可调最大输出电流： 10.5 A输出电流限流： 20~105%额定电流连续可调负载适应能力： 0~105%额定电流均能正常工作蓄电池充电限流： 20~100%额定电流连续可调输出过压： DC250V 可调输出欠压： 198V DC充电稳流精度： ≤0.3%(典型值0.2%)充电稳压精度： ≤0.3%注：装置在稳流状态下运行时，在充电（稳流）电压调压范围内任一数值上，电网电压在额定值的10%范围内变化，直流输出电流能在额定值的0～100%范围任一点上保持稳定，稳流精度： ≤0.3%；纹波系数： ≤0.1%注：整流设备在均衡充电及浮充电（稳压）状态下，电网电压在在额定值的10%范围内变化，负载电流在0～100%范围内变化时（且为电阻性负载），其输出端的纹波系数：≤0.1%；并机不均流度： ≤3%开关机过冲幅度（最大峰值）：≤150%Umax（设定值）起动冲击电流（浪涌电流）： ≤150%最大输入电流转换效率： ≥94%（满负荷输出）动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤5%表5-1 充电电压及浮充电压的调节范围（V）蓄 电 池 种 类调 节 范 围充 电 电 压 浮 充 电 电 压阀控式密封铅酸蓄电池2 (90%～125%) U (90%～125%) U 6、12 (90%～130%) U (90%～130%) U 注：U——直流标称电压。
2) 高频开关电源模块a 采用N＋1 冗余配置方式可带电插拔，模块与模块之间采用隔离设计，防止模块间相互影响每个模块额定输出10A 或20A,每套充电器最少3 个充电模块充电模块采用进口或合资名优品牌产品b 模块内部自带CPU，模块的所有基准校准和控制全部采用12 位以上D/A 完成，替代所有电位器，防止电位器固有的温度系数和机械特性所引起的参数漂移，并使模块的控制精度大大提高，保证模块的运行参数永不丢失，即使脱离主监控工作其参数也不会有任何改变c 模块有多重保护设计： 三相交流输入首先经防雷处理和 EMI 滤波，可有效吸收雷击残压和电网尖峰，有效保证模块后级电路安全 输出过压保护：模块内设过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，模块自动退出工作而不影响整个系统正常运行 输出限流保护：超出模块限流值，模块自动调低输出电压以保护模块 短路保护，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作 模块并联保护：每个模块内部均设有并联保护电路，绝对保证故障模块自动退出系统，而不影响正常模块的工作。
过温保护：模块能检测散热器温度具有温度保护和报警功能 过流保护：如果通过电流超过器件承受电流，会自动关闭功率器件，可自动恢复运行 交流过欠压保护：出现过欠压时自动关闭功率器件，达到保护的目的，可自动恢复 限压及限流特性：充电浮充电装置以稳流充电方式运行，当充电电压达到限压整定值时，设备能自动限制电压，自动转换为恒压充电运行充电浮充电装置以稳压充电方式运行，若输出电流超过限流的整定值，设备能自动限制电流，并自动降低输出电压，输出电流将会立即降至整定值以下d 模块的工作频率：20~300kHz采用PWM 脉宽调制技术和具有自动均流技术5.2 绝缘监察装置要求工作电压： DC85V~320V巡检路数： 单个模块30 路，可扩展模块测量精度： ≤1 %正负母线对地电压： ≤1 %正负母线对地电阻： 0~5KΩ误差 ≤0.5KΩ， 5~50KΩ误差 ≤10 %回路对地电阻： 0.5~10KΩ误差≤ 10 % ， 10~25KΩ误差 ≤15 %1）主要性能参数的要求完成对直流母线电压和绝缘电阻的监视，当母线电压或绝缘电阻越限时引至系统监控模块报警检测直流馈线支路的绝缘电阻，并将母线电压，对地绝缘电阻及各馈线支路的绝缘电阻值送至系统监控模块进行显示。
设有直流接地微机选线装置，引至系统监控模块报警2） 绝缘监察要求a 设备的绝缘监察装置绝缘监察水平满足输出电压220V 绝缘水平25kΩ 的规定b 当设备直流系统发生接地故障(正接地、负接地或正负同时接地)其绝缘水平下降到低于直流绝缘电阻25kΩ 规定值时，满足以下要求： 设备的绝缘监察可靠动作； 能直读接地的极性； 设备发出声光报警信号并具有远方信号触点以便引接屏(柜)的端子3）电压监察要求设备内的过压继电器电压返回系数不小于0.95，欠压继电器电压返回系数不大于1.05当直流母线电压高于或低于规定值时满足以下要求：a 设备的电压监察可靠动作；b 设备发出声光报警信号，并具有远方信号触点以便引接屏(柜)的端子；c 设备的电压监察装置配有仪表并具有直读功能4）闪光报警要求当用户需要时，设备可设置完善的闪光信号装置和相的试验按钮5）故障报警要求当交流电源失压(包括断相)、充电浮充电装置故障或蓄电池组熔断器熔断时，设备应能可靠发出报警信号绝缘检测单元主要功能是：检测直流系统的对地绝缘状况（包括直流母线、蓄电池回路、每个电源模块和各个馈线回路绝缘状况），并自动检出故障回路绝缘检测装置为独立的智能装置，布置在直流馈电柜上，可与成套装置中的监控装置通信并能通过总监控装置和变电所监控系统的接口单元通信。
a 微机绝缘监测装置主要技术要求： 常规监测部分（长期工作）数字显示正负母线对地绝缘电阻值（包括当正负母线绝缘同时下降时），过低输出报警信号； 支路扫查部分（短期工作）能够自动查找接地支路，直流故障点定位，准确显示支路接地电阻值；在交流失电的情况下，仍然可以完成扫查功能；b 主要技术指标 常规监测被测系统发生接地故障（正接地、负接地或正负同时接地）其绝缘水平低于25KΩ时，设备绝缘检查可靠动作，并能直读接地的极性，同时能发出灯光信号并有远方报警信号设备能分别测出（数字显示）被测系统正极、负极母线对地电压值和绝缘电阻值，其误差：电压小于1％，电阻小于l0％报警整定值可自行选定，能长期连续工作； 支路扫查每台可数字显示支路号和电阻值，每回路扫查时间< 5s，可自动循环检测，微机绝缘监测装置具有远方监测功能5.3 电池自动巡检装置：蓄电池自动巡检装置实现蓄电池自动管理及监测，自动检测蓄电池组的端电压、单只电池电压，具有手动和自动巡检功能当蓄电池组中任一电池电压超限时（过高过低）或离群时，现场自动发出声光报警，并将信号送至直流屏微机监控系统，经过微机监控系统处理后送至远程监控系统。
智能型直流电源装置设有电池巡检和保护模块，检测每一节电池的使用情况，当充电电压过高或电池组电压低于极限值时，系统报警装置蓄电池为固定型阀控密封式胶体铅酸免维护电池,并应具备可靠的防止酸性气体及氢气泄露措施,并通过电池巡检管理系统，事故时发出报警并远传 电池容量范围：10~300AH 电池组数：1~6 组 （可扩展） 巡检周期：120 秒 （扩展后累加） 电池模块实时监测：在本系统一切正常运行的情况下，本系统执行电池模块的实时监测单元自动将系统信息通过RS485 通讯方式传到主监控系统5.4 调压装置对于 104 只2V 电池系统无需配置调压硅链对于18 只12V 电池系统需配置调压硅链对母线电压进行不间断平稳调节调压回路电压调节范围0—35V母线调压装置分自动和手动功能，调节范围：220~250V；5.5 电池单元1)蓄电池参数型式： 固定型阀控密封式胶体铅酸蓄电池（Haze、埃克赛德（Sonnenschine) 、HOPPECKE）型号： 厂家填写单体电池额定电压： 12V单体电池浮充电电压： 13.5V （12V 电池）单体电池均衡充电电压： 14.1V （12V 电池）放电终止电压： 10.8V （12V 电池）10h 放电容量： 见供货范围每个电池放电倍率: ＜2 倍 （12V 电池）25℃蓄电池浮充寿命： 12 年以上80%放电深度的循环寿命： ≥1200 次外壳材料： 阻燃聚丙烯每月自放电率： ≤ 2 %密封反应效率： ≥90%电池压差： ≤30mV蓄电池开阀压力： 10kPa~49kPa蓄电池间连接板电阻： ≤410-5Ω蓄电池内阻： 供货方提供正极板厚度： ≥3.5mm负极板厚度： ≥3.5mm蓄电池组直流母线额定电压: 220 V（单只电池电压选择：大于等于150AH 的用2V，小于150AH 的采用12V）蓄电池数及个数： 12V 电池 每组 18 个1) 当蓄电池室内温度在-10℃~+50℃时能满足直流屏的直流负荷供电要求；2) 蓄电池间接线板、终端接头选用导电性能优良的材料，并具有防腐蚀措施；蓄电池的槽、盖、安全阀，极柱封口剂等材料具有阻燃性；电解液为胶体，在整个使用寿命期间不用加水，蓄电池结构保证在使用寿命期间，不得渗漏电解液。
3) 蓄电池组中各蓄电池的开路电压最大最小电压差值不得超过0.03V(2V 蓄电池)4) 蓄电池间的连接条电压降不大于8mV5) 蓄电池除安全阀外,能承受50kPa 的正压或负压而不破裂、不开胶,压力释放后壳体无残余变形蓄电池在使用期间安全阀自动开启闭合，闭阀压力在1kPa~10kPa 范围内，开阀压力在10kPa~49kPa 范围内6) 蓄电池以 30I10 的电流放电1min，极柱不熔断，其外观不得出现异常7) 蓄电池静置90d 后其荷电保持能力不低于80%8) 蓄电池密封反效率不低于95%9) 蓄电池组事故冲击放电能力蓄电池组(220V 系统)以预放电流放电1h 后，叠加冲击电流放电1 次，冲击电流符合表3规定冲击放电时蓄电池组端电压不低于202V10) 蓄电池组容量蓄电池组按DL/T 637-6.7 条的规定方法试验，10h 率容量在第一次循环不低于0.95C10，第5 次循环达到C10，放电终止电压符合表2 规定表5-4 放电终止电。
