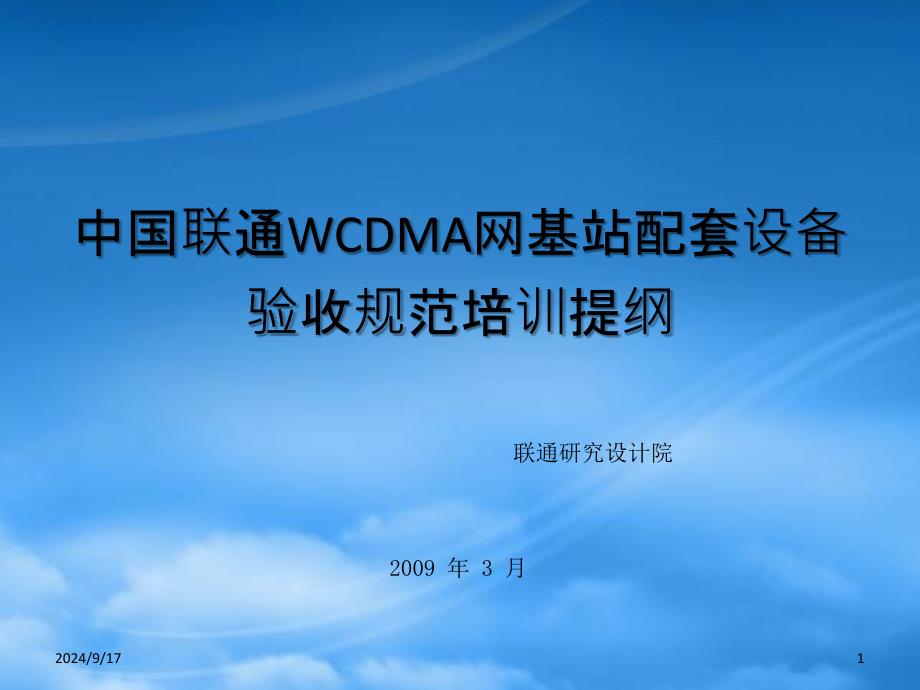

中国联通WCDMA网基站配套设备验收规范培训提纲联通研究设计院2009 年 3 月2024/9/171 内容提纲内容提纲￭总则总则￭验收组织及流程验收组织及流程￭工程验收流程各主要步骤工程验收流程各主要步骤￭电源系统验收指标电源系统验收指标￭监控系统验收指标监控系统验收指标￭空调系统验收测试指标空调系统验收测试指标￭市电引入部分验收测试指标市电引入部分验收测试指标￭工程相关验收文件工程相关验收文件2024/9/172 总则总则1. 本规范是中国联通WCDMA数字移动通信设备安装工程配套设备（电源系统、动力及环境监控系统、防雷接地系统和空调系统）的施工质量检查、随工检验和交工验收的技术依据，适用于新建WCDMA数字移动通信设备安装工程扩建和改建工程参照执行2. 通信电源设备安装工程的设备配置、安装方式、要求、各种设备规格型号等应按照工程设计要求执行新装设备的电气性能指标应符合工程设计或技术指标的规定对于现场设备配置与工程设计要求不一致的，应说明情况，核定是否可以满足YD/T 5040-2005《通信电源设备安装工程设计规范》及相关标准、规定的要求 2024/9/173 总则总则 3. 工程设计中采用的电信设备应取得工业和信息化部（含原信息产业部）电信设备入网许可证，未取得电信设备入网许可证的设备不得在工程中使用。
在我国抗震设防烈度7烈度以上（含7烈度）地区公用电信网中使用的交换、传输、移动基站、通信电源等设备，应取得工业和信息化部（含原信息产业部）电信设备抗震性能检测合格证未取得检测合格证的设备不得在工程中使用 4.执行本规范个别条文有困难时，应充分论述理由，并提供报告呈主管部门审批 2024/9/174 总则总则 5. 工程竣工验收应执行《邮电通信建设工程竣工验收办法》的规定，其验收项目的内容应按工程设计和本规范的规定办理 6. 本规范主要依据《中国联通CDMA网工程配套工程验收标准》、《通信局（站）电源系统总技术要求》、《通信电源设备安装工程设计规范》、《通信电源设备安装工程验收规范》、《通信电源集中监控系统工程验收规范》等技术文件编写的 2024/9/175 工程验收组织和分工工程验收组织和分工 1. 验收工作采取“统一部署、分步实施、协调配合、责任到人”的方针 2. 中国联通集团公司负责验收规范的制定，督促、检查、指导分公司的验收工作，验收工作由省分公司组织进行，各地市分公司具体实施 3.工程验收前，各省分公司应组织相应工程的验收小组具体负责工程验收工作 4.工程验收小组由建设单位组织运维部门、计划部门、技术部门等方面的人员组成，并应有设计单位、施工单位、监理单位等参加，被验方主设备供应商具体执行测试工作，并负责提供测试仪表和工具。
5.验收小组应遵循验收原则，检查各项内容，对工程建设的质量情况做出书面综合的评价与结论 2024/9/176 工程验收流程和内容工程验收流程和内容 1. 1.工程验收流程工程验收流程 u工程验收应执行《邮电通信建设工程竣工验收办法》的规定u工程验收的目的是验证所提供电源等配套系统、设备的功能、性能指标是否符合规范或设计要求u验收测试的内容应依据本规范的要求制定验收测试的操作方法和手段依据中国联通的相应测试规范u验收测试步骤应按本节附图的安装、移交和验收工作流程图进行 2024/9/177 工程验收流程和内容工程验收流程和内容 验收测试主要步骤包括验收测试主要步骤包括：： Ø设备验收：在设备安装、系统调测完成后，主设备供应商提交单机/单站测试验收申请，对系统进行测试达到规定指标验收结果将作为初验的一部分Ø设备割接入网后，主设备供应商对移动网络进行联网测试和工程优化主设备供应商经过检查测试达到规定指标后，可按双方确认的方式和标准进行初验 （在设备安装、系统调测完成后，监理单位应组织施工单位和设备供应商对系统进行预验，预验内容包括：设备安置，抗震加固，布线，接地，电气性能及机房环境，消防、安全等方面。
确认合格且没有遗留问题后，方可由施工单位向建设单位发出交工通知该验收结果将作为初验的一部分 2024/9/178 工程验收流程和内容工程验收流程和内容 验收测试主要步骤包括：验收测试主要步骤包括： Ø初验：建设单位根据有关文件要求组织验收小组进行初步验收初验结果经双方签字后生效Ø初验测试时，如果发现主要指标和性能达不到要求时，应由主设备供应商负责及时处理，问题解决后再重新进行测试Ø试运行：初验合格即可投入试运行，在试运行期间，主设备供应商需负责移动网络的优化调整，并提供相关的技术支持在此期间由于设备自身的原因及安装调试原因出现的问题均必须由主设备供应商负责及时处理Ø终验：在试运行期结束后，按双方确认的方式和标准进行终验，验收结果经双方签字确认生效 2024/9/179 工程验收流程和内容工程验收流程和内容 设备安装调测设备验收割接、优化初 验不合格 合格 移 交试运行不合格 合格 工程整改工程整改终验2024/9/1710 工程验收流程和内容工程验收流程和内容 2. 2.工程验收内容工程验收内容 uWCDMA网工程验收内容主要包括工程实体的施工质量、设备质量、网络质量等方面的内容。
验收内容主要涉及核心网、无线网、基站配套以及网管四大类 u基站配套的验收主要包括电源、监控、防雷接地以及空调系统的验收 u第四分册 基站配套设备验收规范 2024/9/1711 工程验收前检查工程验收前检查 1. 1.随工检验：随工检验： 工程中对设备的工艺安装、布线和隐蔽工程应由建设单位（业主）派出随工代表或工程监理人员进行随工检验和签证 建设单位随工代表随工时应作好详细记录，随工记录应作为竣工资料的组成部分 2024/9/1712 工程验收前检查工程验收前检查 2.2.机房环境检查机房环境检查 ：：w机房建筑应符合工程设计要求，并已完工经验收合格机房墙壁及地面已充分干燥，门窗、锁应安全可靠屋内不得渗水，墙体、地面严实，应能阻止小动物入内w机房预留孔洞位置、尺寸，预埋件的规格、数量、位置等均应符合工程设计要求w机房地面平整，水平误差每米应小于2mmw机房有地槽时，地槽的走向路由、规格应符合工程设计要求，地槽盖板坚固平整严密，地槽内不得渗水2024/9/1713 工程验收前检查工程验收前检查 2.2.机房环境检查机房环境检查 ：：w市电已引入机房，机房照明系统已能正常使用。
w机房通风、空调系统和消防系统已安装完毕，并能正常使用，室内工作温度和湿度应符合工程设计要求w机房的各种监控系统应工作正常w机房的防雷及接地系统应符合工程设计要求w机房建筑应符合YD5002-2005《邮电建筑防火设计规范》的有关规定机房内及其附近严禁存放易燃易爆等危险品 2024/9/1714 工程验收前检查工程验收前检查 3. 3.机房安全检查机房安全检查 ：：w安装电源设备的机房必须符合YD5002-2005《邮电建筑防火设计规范》w机房内必须配备有效的消防灭火器材和设置火灾自动报警系统w机房内的装修材料必须采用非延燃材料，预留孔洞和地槽盖板应由非延燃材料制作w机房内严禁存放易燃、易爆等危险物品 2024/9/1715 工程验收前检查工程验收前检查 4. 4.设备安装检查设备安装检查 ：：w设备安装位置、型号、规格应符合工程设计要求；w设备机架应垂直，垂直偏差应≤ 1‰；w同一列机架的设备正面面板应成一直线，机架门应开、关自如，相邻机架间缝隙应≤3mm；w设备机架的防震加固应符合工程设计要求和YD 5059-2005《电信设备安装抗震设计规范》的相关规定；w设备的防静电措施应符合工程设计要求；w各种标志应清晰、完整。
2024/9/1716 工程验收前检查工程验收前检查 5. 5.机房电缆走道（或槽道）安装检查机房电缆走道（或槽道）安装检查 ：：w电缆走道（或槽道）的位置、高度应符合工程设计要求w电缆走道的组装应符合下列要求：Ø电缆走道扁钢平直，无明显扭曲和倾斜；Ø组装好的电缆走道应平直，各横铁规格一致，两端紧贴走道扁钢和横铁卡子，横铁与走道扁钢相互垂直，横铁卡子螺钉紧固；Ø横铁安装位置应满足电缆下线和做弯要求，横铁排列均匀当横铁影响下电缆时，可作适当调整 2024/9/1717 工程验收前检查工程验收前检查 5. 5.机房电缆走道（或槽道）安装检查机房电缆走道（或槽道）安装检查 ：：w电缆走道的安装应符合下列要求： Ø整条电缆走道应平直，无明显起伏或歪斜现象；Ø电缆走道与墙壁或机列应保持平行，水平偏差应≤2.0‰；Ø电缆走道吊挂应符合工程设计要求，吊挂安装应垂直、整齐、牢固；Ø电缆走道的地面支柱安装应垂直稳固，垂直偏差应≤1.5‰同一方向的力柱应在同一条直线上，当力柱妨碍设备安装时，可适当移动支柱位置；Ø电缆走道的侧旁支撑、终端加固角钢的安装应牢固、端正、平直；Ø沿墙水平电缆走道应与地面平行，沿墙垂直电缆走道应与地面垂直；Ø电缆走道穿过楼板孔洞或墙洞处应有加装保护框，电缆放绑完毕应有阻燃盖板或防火泥封住洞口，保护框和盖板均应刷漆，其颜色应与地板或墙壁一致。
2024/9/1718 工程验收前检查工程验收前检查 5. 5.机房电缆走道（或槽道）安装检查机房电缆走道（或槽道）安装检查 ：：w槽道安装应平直、端正、牢固列槽道应成一直线，两槽道并接处水平偏差应≤2mmw所有支撑加固用的膨胀螺栓余留长度应一致（螺帽紧固后余留5mm左右）w机房内所有油漆铁件的漆色应一致，刷漆（或补漆）均匀，不留痕，不起泡w电缆走道必须可靠接地 2024/9/1719 工程验收前检查工程验收前检查 6. 6.电源线、信号线布放工艺检查电源线、信号线布放工艺检查 ：：w电源线、信号线及接线端子（线鼻子）的规格、型号应符合工程设计要求w直流电源线、交流电源线、信号线必须必须分开布放，应避免在同一线束内其中，直流电源线正极、负极外皮颜色应有明显区分＋红、－兰，黑黑）w电源线和信号线必须是整条电缆线料，外皮完整，中间严禁有接头和急弯处2024/9/1720 工程验收前检查工程验收前检查 6. 6.电源线、信号线布放工艺检查电源线、信号线布放工艺检查 ：：w电力电缆拐弯应圆滑均匀，铠装电力电缆弯曲半径应≥12倍电缆外径塑包电力电缆及其它软电缆的弯曲半径应≥6倍电缆外径。
国标、行标国标、行标）w所放线缆应顺直、整齐，避免交叉纠缠w线缆应绑扎（或用尼龙锁紧扣卡固）均匀，绑扎线扣（或卡固点）应松紧适度，塑料带扎头应放在隐蔽处； 2024/9/1721 工程验收前检查工程验收前检查 6. 6.电源线、信号线布放工艺检查电源线、信号线布放工艺检查 ：：w机房布线应无差错，焊接（或压接）应牢固、端正、可靠，电气接触良好，严禁虚焊、漏焊、错焊w电源线两端的颜色、标志明确w电源线与设备端子连接时，不应使端子受到外界机械拉力，以免设备端子收损w沿地槽布放的电源线和信号线，电缆不宜直接与地面接触，可用橡胶垫垫底2024/9/1722 工程验收前检查工程验收前检查 6. 6.电源线、信号线布放工艺检查电源线、信号线布放工艺检查 ：：w电源线、信号线穿越上、下楼层或水平穿墙时，应（必必须）须）预留“S”弯，孔洞应加装口框保护，完工后应用非延燃和绝缘板材料盖封洞口w室外直埋电缆敷设深度应根据工程设计确定，无规定时，不宜小于60cm遇障碍物或穿越道路时应敷设穿线钢管或塑料管w电缆穿管后，管口两端应密封非同一级电压的电力电缆不得穿放在同一管孔内 2024/9/1723 工程验收前检查工程验收前检查 7. 7.接地装置检查接地装置检查 ：：w接地装置安置位置、埋深及尺寸应符合工程设计要求。
w接地体连接线于接地体焊接牢靠，并进行防腐处里w接地引入线、地线排的设置应符合工程设计要求w接地电阻应符合工程设计要求 2024/9/1724 工程初验工程初验 设备割接入网后，主设备供应商对移动网络进行联网测试和工程优化经过检查测试达到规定指标后，由设备供应商和施工单位提出初验申请，按照本验收规范进行初验 （经过随工检验及预验收，确认合格且没有遗留问题后，方可由施工单位发出初验申请，经监理审查后，提交给建设单位 初验通过后，设备供应商和施工单位应提交初验报告 2024/9/1725 工程初验工程初验 初验报告应包括如下主要内容：初验报告应包括如下主要内容： Ø初验工作的组织情况；Ø初验时间、范围、方法和主要过程；Ø初验检查的质量指标（应附初验测试指标）与评定意见，对施工中重大质量事故处理后的审查意见；Ø对实际的建设规模、生产能力、投资和建设工期的检查意见（如与原批准的计划不符，应有总部或省分公司相关部门的批复）；2024/9/1726 工程初验工程初验 初验报告应包括如下主要内容：初验报告应包括如下主要内容： Ø对工程技术档案与所有技术资料的检查意见；Ø关于工程中贯彻国家建设方针及财务规定的检查意见；Ø落实对存在问题的解决办法；Ø对下一步安排试运营、编写竣工报告及竣工决算的意见。
2024/9/1727 工程试运行工程试运行 1.1.试运行要求试运行要求w试运行应从初验通过后开始w试运行期间的主要性能和指标应达到终验要求的（话务统计及MR主要）指标，方可进行工程终验如果主要指标不符合要求，应从次月开始重新进行在试运行期间，如果障碍率总指标合格，但某月的指标不合格时，应追加一个月，直到合格为止w试运行期间，应接入用户或电路负载联网运行 2024/9/1728 工程试运行工程试运行 2.2.试运行观察项目及指标试运行观察项目及指标 w试运行观察主要从网管上获取，观察项目包括：系统的建立功能、系统的信号方式、系统的各种主要网络管理功能及设备性能稳定性、设备故障率等w试运行观察项目及指标的主要来源，包括话务统计、告警分析、路测分析、投诉分析等通过动力环境监控系统、通过实际的检测，全面观察分析硬件、软件、功能、告警等设备的运行状态） 3.工程项目试运行结束15个工作日内，各级运行维护部门相关维护人员应完成本地区建设项目的试运行报告并上报相关主管部门 2024/9/1729 工程试运行工程试运行试运行报告应包括如下内容：试运行报告应包括如下内容： w工程概况；w初验情况，包括初验时间、范围、结论等；w设备配置情况，包括软硬件版本、各种板卡、端口类型等；w对初验遗留问题的解决情况；w厂家的技术支持和售后服务情况，如对联通公司提出的需求和对出现问题的解决是否及时有效；2024/9/1730 工程试运行工程试运行试运行报告应包括如下内容：试运行报告应包括如下内容： w试运行期间设备（系统）工作情况，包括（1）设备硬件运行情况，如设备运行状态是否良好，有无各种故障，包括坏盘率、返修情况等；（2）设备软件运行情况，如有无bug、死机或其他异常情况等；（3）设备功能、网络运行指标情况，如设备功能是否满足现网实际运行需求，指标是否符合有关技术规范和联通公司指标体系等；（4）设备试运行期间是否存在影响业务的各种问题或故障征兆等；（5）试运行期间主要的告警等等； w明确给出试运行结论：通过或不通过。
2024/9/1731 工程试运行工程试运行 试运行报告须经上级主管部门审核批准后方能试运行报告须经上级主管部门审核批准后方能提交给负责验收的项目主管部门作为终验的参考依提交给负责验收的项目主管部门作为终验的参考依据对存在严重质量问题或影响网内其它已运行系据对存在严重质量问题或影响网内其它已运行系统的设备，试运行未通过的，不得进行终验统的设备，试运行未通过的，不得进行终验 2024/9/1732 工程终验工程终验 1.1.工程竣工技术文件工程竣工技术文件 工程验收前施工单位向建设单位提交竣工技术文件工程验收前施工单位向建设单位提交竣工技术文件一式四份，其中一份在竣工验收签证后退还给施工一式四份，其中一份在竣工验收签证后退还给施工单位 竣工文件分为三大部分：竣工技术文件、竣工测试竣工文件分为三大部分：竣工技术文件、竣工测试记录、竣工图纸记录、竣工图纸 2024/9/1733 工程终验工程终验 竣工技术文件竣工技术文件 ：：ØA、工程说明；ØB、工程开工报告；ØC、交工（中间交工）验收通知书；ØD、交工（中间交工）验收证书；ØE、建筑安装工程量总表；ØF、已安装的设备明细表；2024/9/1734 工程终验工程终验 竣工技术文件竣工技术文件 ：：ØG、停（复）工通知；ØH、随工验收、隐蔽工程检查签证记录；ØI、工程设计变更单；ØJ、工程重大质量事故报告单；ØK、测试记录：网络优化记录及其（或主要区域的）覆盖图；ØL、竣工图纸；ØM、交接书。
2024/9/1735 工程终验工程终验 竣工图纸：竣工图纸： 在原施工图设计的基础上编制，施工过程中如没有进行改变时，原施工图可作为竣工图纸；个别变动时，可在原施工图上改绘，改绘后的修改图纸可作为竣工图纸；当施工图有较大修改无法改绘时，应按实际竣工情况重新绘制竣工图所有竣工图纸均应加盖竣工图章2024/9/1736 工程终验工程终验w竣工技术文件应符合下列要求：竣工技术文件应符合下列要求： 1）内容齐全：应符合部颁施工验收办法和要求，文件资料齐全 2）详实准确：测试数据要能真实反映设备性能、系统性能以及施工工艺对电气性能的影响竣工图的内容必须真实、准确，与工程实际相符合 3）清楚规范：资料书写应字迹清楚、版面整洁、规格一致，装订符合归档要求 2024/9/1737 工程终验工程终验 2.终验工程验收要求和内容终验工程验收要求和内容：： w在工程试运行结束后，建设单位（或主管部门）应组织由相关单位组成的验收小组对工程终验w在工程终验过程中，应主要检验系统的稳定、可靠和安全性能，并对以下项目进行检查： 1）工程初步验收提出的遗留问题处理情况。
2）工程试运行情况报告和测试报告 3）验收小组确定的系统指标抽测项目 4）工程技术档案的整理情况2024/9/1738 工程终验工程终验 2.终验工程验收要求和内容终验工程验收要求和内容：： u工程终验应对工程质量和工程技术档案进行评价对工程设计、施工、监理和相关管理部门的工作进行总结u对通过工程验收的工程，验收小组应对工程质量给予评定，并向参与工程建设的各方颁发验收证书 2024/9/1739 电源系统验收指标电源系统验收指标 1.设备通电前的检验设备通电前的检验 ：： •设备布线和接线正确，无碰地、短路、开路、假焊等情况机内各种插接件正确、无松动•机架保护地线连接可靠•设备接触器与继电器的可动部分动作灵活，无松动和卡阻，其接触表面应无金属碎屑和烧伤痕迹•设备开关灵活，接触可靠，灭弧装置完好熔断器容量和规格应符合工程设计要求 2024/9/1740 电源系统验收指标电源系统验收指标 1.设备通电前的检验设备通电前的检验 ：： •设备电压、电流表应进行校验和铅封•对设备、部件、布线的绝缘电阻、耐压强度进行检测，应符合技术指标要求。
•检查交流配电设备的过电压保护装置应符合技术要求•通电前应将整流模块输入、输出开关和监控开关、电池、负载断路器全部关断检查交流引入线、输出线、信号线、机柜内配线连接正确 2024/9/1741 电源系统验收指标电源系统验收指标 2.交流配电箱设备性能验收指标交流配电箱设备性能验收指标 ：： •输入开关、输出开关、市电/油机转换开关、测量转换开关等应操作正常，各种指示信号指示正常•测试交流配电箱的绝缘电阻值应符合要求•要求能准确显示输入电压、输入电流•输入端配置合理的过电压保护装置（或独立安装）•具备可靠的接地措施•配电箱应安装牢固 2024/9/1742 电源系统验收指标电源系统验收指标 2.交流配电箱设备性能验收指标交流配电箱设备性能验收指标 ：： 序号测试项目标准检测方法验收结果1绝缘要求设备机内布线、二次布线绝缘电阻不小于2兆欧500v兆欧表2显示输入电压（V）与显示值比较电压表3输入电流（A）与显示值比较电流表4安装牢固5防雷保护（接地）交流输入端有浪涌保护与说明书对照6是否预留移动油机输入接口满足设计要求观测7监控模块故障仍能正常工作断开监控模块8设备厂商、型号2024/9/1743 电源系统验收指标电源系统验收指标 3.组合开关电源性能验收指标组合开关电源性能验收指标 ：： •接通交流电源，检查输入交流电应符合要求。
观察通电后模块显示信号、指示灯应正常•电压、电流测试值应符合指标要求2024/9/1744 电源系统验收指标电源系统验收指标 3.组合开关电源性能验收指标组合开关电源性能验收指标 ：： w逐一监测以下指标Ø绝缘电阻Ø机内压降Ø输入交流电压、电流Ø输出直流电压、电流Ø输出均流特性Ø浮充、均充电压值和自动转换Ø输出杂音电压值Ø一次下电、二次下电性能2024/9/1745 电源系统验收指标电源系统验收指标 3.组合开关电源性能验收指标组合开关电源性能验收指标 ：：w限流保护时，开关电源系统应自动降压；过流、输入过电压、输入欠压，开关电源应自动关断，此时由蓄电池放电供通信设备用电w应能接入蓄电池，“浮—均”充电转换应符合技术指标要求w市电或油机发电机组供电时应工作稳定，不震荡w应能提供满足“三遥”性能要求的本地和远程监控功能的接口w当市电停电、市电恢复、熔断器断时开关电源系统应发出告警信号w电气性能测试值应符合工程设计要求 2024/9/1746 电源系统验收指标电源系统验收指标 3.组合开关电源性能验收指标组合开关电源性能验收指标 ：：序号测试项目标准检测方法验收结果1绝缘要求设备机内布线、二次布线绝缘电阻不小于2兆欧500v兆欧表2显示输入电压（V）与显示值比较电压表3输出电压（V）与显示值比较4输入电流（A）与显示值比较电流表5输出电流（A）与显示值比较6告警市电停电正常拉闸7市电恢复合闸8熔断器断拔熔断器2024/9/1747 电源系统验收指标电源系统验收指标 3.组合开关电源性能验收指标组合开关电源性能验收指标 ：：序号测试项目标准检测方法验收结果9机内压降(V) 符合说明书电压表10浮、均充电性能应能手动、自动转换观测11均分负载不平衡度不大于±5%接假负载，观测12输出杂音衡重杂音≤2mV杂音计13峰峰值杂音≤200mV（0～20MHz）14宽频杂音≤50mV（3.4～150KHz）15宽频杂音≤20mV（150～30000KHz）16限流保护自动降压接假负载,接可变的输入电压17过流保护自动关断18输入过压保护19输入欠压保护2024/9/1748 电源系统验收指标电源系统验收指标 3.组合开关电源性能验收指标组合开关电源性能验收指标 ：：序号测试项目标准检测方法验收结果20一次下电电压低于一次下电设定值，一次下电负载断开断开蓄电池，调整流模块设定值，改到保护设定值，一次下电21二次下电电压低于二次下电设定值，二次下电负载断开断开蓄电池，调整流模块设定值，改到保护设定值，二次下电22防雷保护交流输入端有浪涌保护与说明书对照23监控接口正常正常监控24监控模块故障仍能正常工作断开监控模块25设备厂商、型号2024/9/1749 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：w电池架的材质、规格、尺寸、承重应能满足安装蓄电池的要求。
w电池架的排列位置应符合设计图纸要求，偏差每米不大于3mm，全长不大于10mmw电池架安装后，对漆面脱落处应补喷（刷）防腐漆，保持漆面完整和一致铁架与地面加固处的膨胀螺栓要事先进行防腐处理2024/9/1750 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：w在抗震设防地区，安装蓄电池架必须符合YD 5059-2005《通信设备安装抗震设计规范》的要求w安装的电池型号、规格、数量、应符合工程设计的规定，并应有出厂检验合格证、入网许可证w电池的外壳及安全阀不得有损坏现象w电池间隔偏差不大于5mm，电池之间的连接条应平整，连接螺栓、螺母应拧紧，并在连接条和螺栓、螺母上涂一层防氧化物或加装阻燃塑料盒盖 2024/9/1751 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：w各组电池应根据馈电电缆走向确定正负极出线位置w安装阀控式密封铅酸电池时，应用万用表检查电池端电压和极性，保持极性正确连接，对于电池端电压偏低的电池应筛选出，查明原因w蓄电池的放电测试应在蓄电池充电完毕，静置一小时后进行2024/9/1752 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：w放电用电流表计量精确，负载电阻应安全可靠，易于调整，应按规定接好放电用电流表和负载电阻。
放电测试时应注意电流表的指示，逐步调整负载电阻值，直到所需的放电电流值w放电开始应立即测试电池组总电压、总电流，并记录开始时间w为防止放电过量，放电终止电压不应小于1.8Vw浮充电压范围为：2.20～2.27V/cell，均充电压范围为：2.30～2.35V/cell 2024/9/1753 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：序号测试项目标准检测方法验收结果1环境温度-15°C～+45°C条件下应能正常使用如条件所限不能测试，由供货商提供原厂对本机的原始测试记录2安装位置排列整齐、符合设计要求外观3水平偏差每米不大于3mm，全长不大于10mm钢尺4电池外观外壳不得有损坏现象，极板不得受潮、氧化、发霉，通气性能良好外观5蓄电池结构蓄电池正负极应便于连接，有明显标志蓄电池端子应用螺栓、螺母连接6蓄电池的气密性应能承受50KPa的正压或负压而不破裂、不开胶、压力释放后壳体无残余变形外观7抗震措施按照设计要求，采取加固措施外观2024/9/1754 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：序号测试项目标准检测方法验收结果8连接条1.连接条紧固螺钉力矩符合说明书要求2.连接条压降小于10mV3.连接条需涂抹凡士林、导电膏或加阻燃绝缘罩万用表9荷载符合设计要求10电源母线符合设计要求11端电压均衡性静态：各单体之间开路电 压差值≤20mV动态：进入浮充状态24小 时后，各单体电池 端电压≤90mV万用表12容量试验（10小时放电率或3小时放电率）放电电流1.0I10终止电压1.8V，容量达到C10放电记录表格由供货商提供放电电流2.5I10终止电压1.8V，容量达到0.75C10放电记录表格由供货商提供2024/9/1755 电源系统验收指标电源系统验收指标 4.蓄电池性能验收指标蓄电池性能验收指标 ：：序号测试项目标准检测方法验收结果13容量保存率蓄电池静置28天后起容量保存率不低于97%。
如条件所限不能测试，由供货商提供原厂对本机的原始测试记录14使用寿命 在浮充状态下不少于8年以上 如条件所限不能测试，由供货商提供原厂对本机的原始测试记录 15设备厂商、型号 2024/9/1756 电源系统验收指标电源系统验收指标 5.直流配电箱设备性能验收指标直流配电箱设备性能验收指标 ：：w应能准确显示输入电压、输入电流w测试交流配电箱的绝缘电阻值应符合要求w具备可靠的接地措施w直流配电箱的应安装牢固w配电箱输入容量、直流配电分路数量、容量应满足设计要求 2024/9/1757 电源系统验收指标电源系统验收指标 5.直流配电箱设备性能验收指标直流配电箱设备性能验收指标 ：：序号测试项目标准检测方法验收结果1绝缘要求设备机内布线、二次布线绝缘电阻不小于2兆欧500v兆欧表2显示输入电压（V）与显示值比较电压表3输入电流（A）与显示值比较电流表4安装牢固5直流输入容量符合设计要求6直流配电分路数量、容量符合设计要求7监控模块故障仍能正常工作断开监控模块8设备厂商、型号2024/9/1758 电源系统验收指标电源系统验收指标 6.电源系统配置验收指标电源系统配置验收指标 ：：w电源系统验收指标以设计文件为依据，进行验收。
w验收的项目主要有：Ø市电引入容量Ø电源浪涌保护器的配置Ø开关电源模块的容量Ø直流配电箱Ø蓄电池的容量、组数Ø扩容站蓄电池的使用年限2024/9/1759 电源系统验收指标电源系统验收指标 6.电源系统配置验收指标电源系统配置验收指标 ：：2024/9/1760 监控系统验收测试指标监控系统验收测试指标 1.安装工艺安装工艺 ：：w布放缆线 Ø布放缆线的规格、路由和位置应符合设计规定，缆线排列必须整齐美观，外皮无损伤Ø信号传输线、电源电缆应分离布放Ø布放走道缆线必须绑扎绑扎后的电缆应互相紧密靠拢，外观平直整齐线扣间距均匀、松紧适度Ø活动地板下布放缆线，应尽量顺直，少交叉Ø缆线的标签应正确、齐全、竣工后永久保存Ø各种缆线应采用整段材料，不得在中间接头Ø接地应正确可靠2024/9/1761 监控系统验收测试指标监控系统验收测试指标 1.安装工艺安装工艺 ：：w传感器器、变送器的安装位置应能真实地反映被测量值，不应受其他因素的影响w如果在通信电源设备机房内安装变送器柜、数据采集箱等，应不影响通信电源设备正常的操作、维护、不应占据维护、安全通道以及电源设备的远期预留位置w在监控室安装的设备应布局合理、便于操作、维护。
w需要加固的设备，其加固方式应满足YD2003-92《通信设备安装抗震设计暂行规定》的要求 2024/9/1762 监控系统验收测试指标监控系统验收测试指标 2.系统硬件验收系统硬件验收 ：：w系统硬件验收部分包括前端设备、传输接口设备、计算机设备和配套设备w系统硬件的数量、规格应符合设计要求w前端设备的输出模式、量值、满量程应符合设计要求w传输接口设备应与传输网络及所联计算机形成相容通路w计算机设备的品牌、配置应满足工程需要和设计要求 2024/9/1763 监控系统验收测试指标监控系统验收测试指标 2.系统硬件验收系统硬件验收 ：：w监控系统用UPS供电时，UPS输出应满足：Ø输出电压： AC 220V （± 2%）Ø输出频率： 50HZ（±1%）Ø旁路转换： ≤2msØ蓄电池容量：满容量放电时间不小于1 hw监控系统用直流电源供电时，输出应符合《通信局(站)电源总技术要求》的有关规定w各种电源线、信号传输线线规应满足设计要求w所有通电设备都应提供符合相关标准的绝缘性能测试报告 2024/9/1764 监控系统验收测试指标监控系统验收测试指标 3.系统软件验收系统软件验收 ：：w系统软件验收部分包括操作系统、数据库管理系统、程序设计语言、专用监控软件以及网络通信协议。
w系统软件应满足设计中提出的各种要求w操作系统应是开放的实时多任务操作系统，并具有良好的软件开发环境w专用监控软件应具有模块化结构、图形化界面和组态功能；对智能型设备的监控应满足设备运行、维护和管理的要求2024/9/1765 监控系统验收测试指标监控系统验收测试指标 3.系统软件验收系统软件验收 ：：w系统软件应支持标准接口，接口的通信协议应满足建立上一级监控系统的需要w显示及打印汉字应符合国标GB2312-80的规定w系统应有完善的诊断和离线诊断能力w本系统所使用的系统软件和应用软件均应有合法使用的证明文件 2024/9/1766 监控系统验收测试指标监控系统验收测试指标 4.系统工程验收系统工程验收 ：：w系统工程验收包括系统完成的功能、系统响应时间和系统可靠性等w监控系统所完成的三遥功能和数据处理应满足设计要求上一级监控系统应完成《通信电源和空调集中监控系统技术要求》规定的对下一级所属的监控系统的实时监控的各项功能系统硬件和软件的配置与编制应具备监控扩展能力 2024/9/1767 监控系统验收测试指标监控系统验收测试指标 4.系统工程验收系统工程验收 ：：w三遥功能验收应满足如下要求：Ø对技术要求所规定的所有遥测内容进行测试，应达到百分之百执行正确。
Ø对技术要求所规定的所有遥测内容进行随机抽测，测量精度应达到《通信电源和空调集中监控系统技术要求》规定的指标Ø对技术要求所规定的所有遥信内容进行抽测，信息反应应百分之一百正确Ø若其中一项未完成，则系统验收不合格 2024/9/1768 监控系统验收测试指标监控系统验收测试指标 4.系统工程验收系统工程验收 ：：w系统应进行同时多点告警信号测试，选取告警信号数量应不少于总告警信号数量的20%，系统应工作正常w当采用专线通信时，从故障点到维护中心的响应时间应小于或等于10s键盘对三遥指令操作的系统响应时间应小于或等于30sw当系统有备用通信路由选择时，应能根据命令正常倒换 2024/9/1769 监控系统验收测试指标监控系统验收测试指标 监控系统检验表格监控系统检验表格 ：：2024/9/1770 监控系统验收测试指标监控系统验收测试指标 监控系统检验表格监控系统检验表格 ：：2024/9/1771 监控系统验收测试指标监控系统验收测试指标 监控系统检验表格监控系统检验表格 ：：2024/9/1772 监控系统验收测试指标监控系统验收测试指标 监控系统检验表格监控系统检验表格 ：：2024/9/1773 监控系统验收测试指标监控系统验收测试指标 监控系统检验表格监控系统检验表格 ：：2024/9/1774 空调系统验收测试指标空调系统验收测试指标 1.空调系统验收测试细则空调系统验收测试细则 ：：w基站建设应采用尽量减少建筑面积的方法，应减少建筑负荷（外墙和屋面温差传热形成的冷负荷；照明灯具散热形成的冷负荷）；无外窗设计（避免外窗温差传热形成的冷负荷；外窗太阳辐射形成的冷负荷）；做好机房封堵（避免除湿负荷；空气渗透冷负荷）。
2024/9/1775 空调系统验收测试指标空调系统验收测试指标 1.空调系统验收测试细则空调系统验收测试细则 ：：w基站空调的设置温度，建议设置在27℃，此温度适合绝大多数的基站设备的工作温度要求，并且可以将通信设备、电池的寿命下降以及MTBF损失控制在合理的范围内另一方面，27℃的设置符合舒适空调的设计，舒适空调的设计工况即27℃，在不考虑连续应用对舒适空调寿命影响前提下，27℃的设置符合舒适空调的运行设计，保证其运行在最佳设计点，在其它温度设置，舒适空调的能效比等都会偏离设计参数，并导致机组故障率增加 2024/9/1776 空调系统验收测试指标空调系统验收测试指标 1.空调系统验收测试细则空调系统验收测试细则 ：：w空调室内机的摆放位置，要求空调送风能够被基站设备有效地吸入，经热交换后，热空气能够有效地被空调回风侧吸入，严格避免空调送风和回风被基站设备遮挡基站设备的排风侧不应该将后侧紧贴墙壁，避免影响冷却效果同时应避免因摆放位置不合理，导致空调送风未冷却基站设备，直接返回空调回风侧，导致设备温度偏高空调机宜摆放在距离基站门较远的位置，以确保其回风温度判断的准确性。
2024/9/1777 空调系统验收测试指标空调系统验收测试指标 1.空调系统验收测试细则空调系统验收测试细则 ：：w冷凝器的位置，应考虑①避免日照；②排风通畅对于无冷凝器仓设计的情况，应将冷凝器安装在基站东侧或北侧的墙壁上，以减少日照时间 2024/9/1778 空调系统验收测试指标空调系统验收测试指标 2.空调系统检验表格空调系统检验表格 ：：2024/9/1779 空调系统验收测试指标空调系统验收测试指标 2.空调系统检验表格空调系统检验表格 ：：2024/9/1780 市电引入部分验收测试指标市电引入部分验收测试指标 2024/9/1781 工程相关验收文件工程相关验收文件 1.竣工资料检验 2024/9/1782 工程相关验收文件工程相关验收文件 1.竣工资料检验 2024/9/1783 工程相关验收文件工程相关验收文件 2.验收总表验收总表 2024/9/1784 工程相关验收文件工程相关验收文件 3.初验证书 2024/9/1785 工程相关验收文件工程相关验收文件 3.终验证书 2024/9/1786 9/17/202487© 2004,CHINA INFORMATION TECHNOLOGY DESIGNING&CONSULTING INSTITUTE, Inc. All rights reserved.中中讯设计与您共与您共创未来未来2024/9/1787 9、静夜四无邻，荒居旧业贫。
