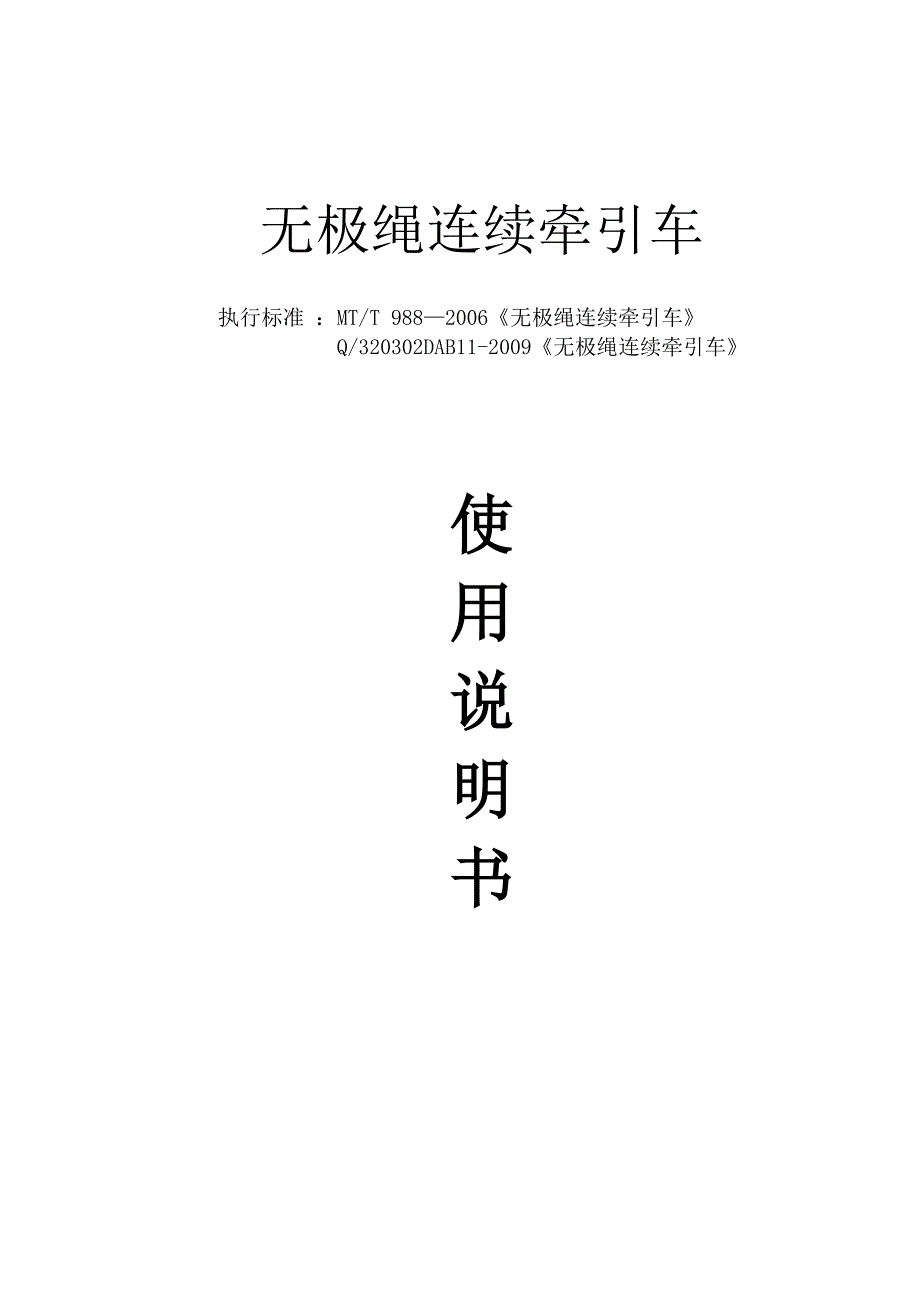

无极绳连续牵引车执行标准 ：MT/T 988—2006《无极绳连续牵引车》Q/320302DAB11-2009《无极绳连续牵引车》使用说明书2目 录1 用途与特点 -------------------------------------------- 32 工作原理 ---------------------------------------------- 43 产品种类与技术参数-------------------------------------- 64 主要构成与结构特征-------------------------------------- 65 安装与调试 --------------------------------------------- 86 使用与操作 --------------------------------------------- 127 维护保养与常见故障处理 --------------------------------- 148 运输与贮存 -------------------------------------------- 159 其它 -------------------------------------------------- 1510 附图及附表 ------------------------------------------- 163无极绳连续牵引车一、用途及特点1、用途无极绳连续牵引车，是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备；适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输；是替代传统小绞车接力、对拉运输方式，实现运输整体液压支架和矿井各种设备的一种理想装备；也可用于金属矿山的井下巷道和地面，坡度不大且有起伏变化的轨道运输，最大适应倾角不得大于 20°。
特别注意：牵引车所配的电器产品必须要有在有效期内的安标证本牵引车严禁用于载人或提升！2、特点无极绳连续牵引车，吸收了绳牵引卡轨车的先进技术，借鉴了传统无极绳绞车的实用经验，创造性开发研制的一种实用新型辅助运输装备，是对井下辅助运输系统的进一步完善和提高综合起来有如下性能特点：（1）可靠性高，操作简单采用机械传动方式，设置两套制动系统，可靠性高且结构紧凑；按钮控制，操作方便，极大地降低了对工人的操作要求，大大地减少了劳动强度2）一机多能，用途广无极绳连续牵引车既可使用在顺槽，又可应用在采区上（下）山，还可布置在集中轨道巷，又能为掘进后配套服务3）布置灵活，适应性强 系统既能布置成双轨单运输，又能布置成四轨双运输，还能布置成三轨双运输 无极绳连续牵引车的绞车可布置在轨道一直线上，平行于轨道布置，也可布置成与轨道成一定角度 双轨单运输，可采用两根钢丝绳同在轨道内侧，也可采用主绳在轨道内侧，而副绳在轨道外侧的布置形式 绞车采用双向出绳，进出绳方便且体积较小既可利用原有硐室布置，又能靠巷道侧帮布置，可适应不同巷道工况灵活布置4）可实现巷道水平转弯运输根据巷道转弯角度配置必要的专用弯道护轨装置，达到水平曲线运输之目的。
5）配置灵活，便捷安装根据不同条件，选用不同方案，采用不同轮组配置方4式，可适应起伏变化坡道的不同运输需求；采用灵活的固定结构，拆装便利；尾轮固定简单，适应运输距离的变化，可快捷地移动6）容绳量大，运行费用低采用机械式张紧装置张紧钢丝绳,钢丝绳张力随牵引工况而变化；采用导向轮分绳,避免钢丝绳咬绳,减少钢丝绳磨损，钢丝绳使用寿命长；梭车采用储绳结构，可减少有运距变化巷道钢丝绳浪费；部件采用可靠的机械结构，故障率低，维护量小7）连续运输，安全高效安装区段内直达运输，无需转载，减少人力倒车次数，减轻了作业人员的劳动强度；大大降低了管理人员的管理难度，以及设备使用的事故率二、工作原理与列车编组1、工作原理绞车是无极绳连续牵引车的动力源，由电动机提供动力，采用减速机或变速箱和一对渐开线圆柱正齿轮传动，通过绞车滚筒旋转，借助钢丝绳与滚筒之间的摩擦力使钢丝绳运动，从而达到牵运重物的目的单速无极绳连续牵引车绞车传动原理图见图一：双速无极绳连续牵引车绞车传动原理图见图二：无极绳连续牵引车安装布置示意图见图三：2、列车编组形式（1）散料运输列车编组在梭车碰头上串列 2～4 节矿车（或 2节平板车） ，运输矸石、支护材料和配件等辅助材料。
注意：运输时需使用合格的保险绳2）工字钢长料车和重型设备运输无极绳连续牵引车可以运送工字钢长料车，包括工字钢和水管等长型材料，也可整体运送液压支架采用三环链或连杆连接，运输时可在梭车碰头端部串联 1节材料车或 1节支架平板载重车特别注意：运送工字钢长料车和重型设备为防止掉道只准挂拉一个车，但运输支架时需根据牵引力和巷道坡度对牵引重量进行验算，同时运输时需使用合格的保险绳3、适用环境与环境影响5（1）环境温度为-10℃～40℃2）无任何污染，不影响周围的任何环境3）环境相对湿度不超过 85 %（+25℃） ，海拔高度不超过 1000m的情况下工作4）周围空气中的煤尘、甲烷爆炸性气体含量不得超过《煤矿安全规程》中所规定的安全含量4、工作条件（1）矿用普通轨道，质量要满足运送大型设备的要求2）整体轨道顺直，同时避免阴阳轨道出现，且轨枕间距应在 500～600mm 之间3）坡度平缓过度，垂直曲线半径要求≥15m4）水平拐弯处的曲线半径有不得小于 9m，但弯道处不得有变坡和道岔5）巷道坡度大于 10°或水平转弯角度大于 20°时需加装防掉道护轨6）绞车安装位置巷道（硐室）宽度一般需要 3～4m，特殊情况进行扩巷。
7）对于采区上（下）山和集中轨道巷等道岔较多的巷道，为保证副绳顺利通过，在道岔处需使用木轨枕5、安全性能无极绳连续牵引车，可实现长距离的连续运输，因而可避免小绞车接力运输在摘挂钩时易发生的跑车事故，并且系统中有可靠的安全制动装置，又可大大提高设备的安全性能，另外车辆运行的稳定性也较传统方式有较大的提高为使系统调试快捷、使用灵活与方便，建议用户配置具有打点、通话、紧急停机等功能的漏泄移动通信装置或具有紧停功能的打点器有条件的矿井在张紧装置前和尾轮前应配置限位装置6、型号编制SQ - □/□ □ □ □□修改序号牵引方式：双绳牵引：S；省略：单绳牵引张紧方式：液压张紧：Y；气动张紧：Q；弹簧张紧 T；省略：重锤变速方式：B：齿轮变速；D：电机变速；Y：液压变速；P：变频调速；Z：直流调速；K：开关磁阻；W：机械行星调速起动；省略：单速电机功率，kW额定牵引力（慢速时） ，单位为千牛（kN） 6无极绳连续牵引车代号三、产品种类与技术参数无极绳连续牵引车种类与技术参数 表一钢丝绳型 号额定牵引力kN电机功率kW牵引速度m/s最小直径mm结构最小破断拉力kN驱动滚筒最小直径mm轨距mmSQ-20 20 22 1 950SQ-30 30 37 1 φ18 179SQ-40 40 45 1SQ-50 50 55 1SQ-60 B 60/40 55 0.67/1.11φ22 267SQ-80 B 80/53 75 0.67/1.11 φ24 3171200SQ-100B 100/65 90 0.67/1.11 φ26 373SQ-120B 120/80 110 0.67/1.11 φ286×19S+FC432 1400600/900注：以上所有型号产品最大运输距离不得超过 1500 米。
四、主要构成与结构特征设备主要有主机部分和辅助配套电器（材料）两部分构成主机部分有绞车、张紧装置、梭车、尾轮、轮组等组成；辅助配套部分有电器、钢丝绳、通讯等构成1、绞车绞车是整个系统的动力源，采用机械传动，主要组成为:(1)电动机为无极绳绞车提供动力2)底座由结构件焊接成整体通过地脚螺栓与基础固定3)减速机或变速箱采用硬齿面齿轮传动4)滚筒部分滚筒部分由小齿轮轴、大齿轮、主轴、滚筒及绳衬等组成5)联轴器联轴器用于联结电机和变速箱 (6)制动装置有电力液压推杆和手动带式刹车二套制动装置7)防护罩薄钢板制成固定于底座上，用以保护大小齿轮和防护8)绞车配套件：电动机、减速机和电力液压块式制动器使用维护请参照各自的《使用说明书》执行SQ-20、SQ-30 绞车结构示意图见图四：SQ-40、SQ-50 绞车结构示意图见图五：7SQ-60B、SQ-80B、SQ-100B、SQ-120B 绞车结构示意图见图六：2、张紧装置无极绳连续牵引车为保证钢丝绳有一定的初张力必须配置张紧装置本设备张紧装置为重锤式，主要由框架、张紧绳轮、动轮组、转向轮、配重和防护网等组成该装置可吸收钢丝绳系统由于弹性变形而伸长的部分；同时，可为绞车提供张紧力,保证钢丝绳在卷绳筒绳衬上有较稳定的正压力，促使绞车正常牵引，而不致钢丝绳在卷绳筒上打滑。
由于系统用于双向运输，所以系统中设有两组张紧装置重锤张紧装置结构示意图见图七：3、梭车梭车是用来连接矿车、平板车、材料车等车列的，并具有固定和储存钢丝绳的功能前后两端是碰头，碰头连接车列梭车主要有下列部分组成：车架、储绳筒、车轮组件等梭车结构示意图见图八：(1)车架梭车车架主要有车架体、碰头组成，车架两端是碰头，车轮组件安装在车架体上，组成行走机构，起行走和承重作用2)储绳筒梭车安装有一个储绳筒，可储存钢丝绳，以备巷道延深开采或缩短运距之用4、尾轮尾轮固定在运距的终端，支承整个系统的反力，并可随工作面的推进，可方便地移动，以实现运距的变化在运输支架时，须浇灌水泥基础固定尾轮，其它情况可用锚杆或其它方法固定尾轮尾轮结构示意图见图九：5、轮组为适应起伏变化坡道，沿途配置有轮组，既可防止钢丝绳抬高时车辆掉道，又可避免钢丝绳摩擦巷道底板，根据其用途分为主压绳轮组、副压绳轮组、托绳轮组主压绳轮组结构示意图见图十：副压绳轮组结构示意图见图十一：托绳轮组结构示意图见图十二：说明：轮组需用数量，是根据巷道具体起伏变化程度和起伏点多少设置，用户也可根据实际需要选用6、弯道轮组装置（有转弯时需用）8为适应转弯巷道的运输需要，需配置弯道轮组装置。
用户只需准备转弯轨道即可弯道轮组装置结构示意图见图十三：7、钢丝绳 表二型号（参考） 名 称 备 注6×19S＋FC 1670 GB/T8918钢丝绳（直径选择满足安全系数要求）根据巷道具体长度确定（ 2倍巷道长度加插接长度）五、安装与调试1、安装条件与技术要求（1）根据使用煤矿的巷道条件、运输对象、使用要求，完成无极绳连续牵引车布置设计2）绞车和张紧装置安装位置需要扩巷时，设备安装前先按设计扩巷有时尾轮处需布置车场时，也要扩巷3）为了保证运输效率，在巷道的进料口和出料口位置的平段处，应根据实际情况布置适当的车场，以备存车和摘挂钩使用4）调整轨道按无极绳绞车运输大件的要求，枕木间距一般 500～600mm，枕木要垫实，轨道接头鱼尾板扣件齐全，轨道接头高低和左右误差不大于 2mm5）根据设计方案和基础图，按照运输轨道中心线进行基础施工 地基混凝图基础尺寸，可参照绞车房基础布置图施工,基础应独立，不可与其它基础相连，以减少工作时的震动，保证固定可靠、运行稳定 基础要与巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打地锚尽可能选择平巷或坡度较小的巷道处布置基础，但在坡道上打基础时，基础上表面应水平。
地脚螺栓孔可在浇灌基础时留出，按布置尺寸准确无误稳好设备后，再用二次灌浆法将地脚螺栓灌入但须注意：在浇灌基础时要预先留出准备二次灌浆的槽子来基础浇灌须待 5～6 天混凝土凝固后方可安装绞车和张紧装置等特别提醒：1、在运输支架和。
