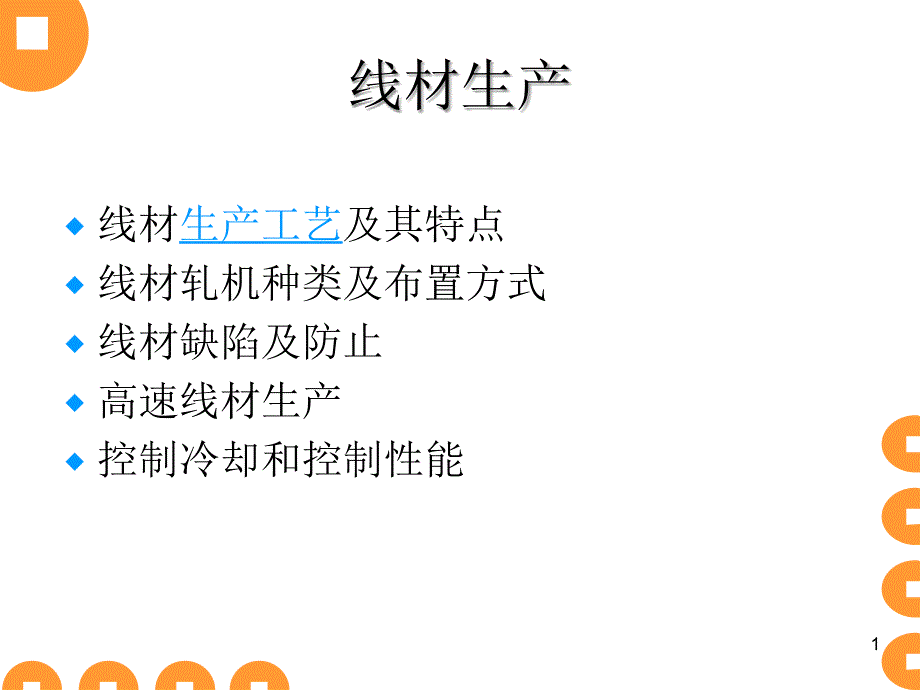

1,线材生产,线材生产工艺及其特点 线材轧机种类及布置方式 线材缺陷及防止 高速线材生产 控制冷却和控制性能,2,线材生产工艺及特点,一、线材生产工艺流程坯料准备 加热 粗轧 剪切 中轧 飞剪 精轧 冷却 形成线卷 输送冷却 检查 打捆 入库,,,,,,,,,,,,3,二、线材生产特点,线材特点为断面小、长度大、要求尺寸精度和表面质量高 线材发展：大盘重、小线径、使线材生产有如下特点 1、坯料特点 1）断面小、尺寸长：有利于保证终轧温度，适应线材发展需要目前，最大断面 150mm2，最长22米4,,2）要求表面质量严格（线材成卷供应不便于轧后探伤、清理、轧前要求严格）： 3）断面尺寸精度高，便于顺利操作，精确成型 2、加热特点： 1）在保证加热质量的前提下，加热温度尽可能高 2）各部温度均匀，尾部温度应稍高，以减少轧后的轧件首尾温差5,,3）防过热、过烧，减少氧化铁皮、脱碳 4）加热炉尽量靠近轧机，减少轧件温降现代线材轧机多用步进式加热炉，为保证炉尾温度，一般采用侧进侧出。
3、轧制特点 1）小辊径、高转速：新式线材轧机精轧辊径φ152mm转速高达9000转/分以上,6,原因,Ⅰ、高速轧制能促使终轧时轧件首尾温差趋于均匀 Ⅱ、高速轧制使变形热来不及散失使轧件温度升高 Ⅲ、高速轧制过程中，温度低处，变形抗力大，产生变形热多，轧件温升多，而温度高处，变形抗力小，产生变形热少，相对温升较少二者相互作用结果，使整条线材温度趋于一致 此外，辊径小，有利于降低轧制压力，提高轧机刚度，产品精度提高7,2）机架多，分工细,线材车间产品断面比较单一，轧制专业化程度较高，一般用套连轧或直连轧方式生产从坯料到成品总延伸大，每架轧机只轧一道现代线材轧机，一般为21~28架 为平衡生产能力，保证产品精度 粗轧：多采用大延伸，较低转速和多槽轧制 精轧：精轧用小延伸，较高转速和单槽多线轧制 4、线材精整特点：一般采用成卷或散卷冷却8,,横列式、复二重式线材轧机轧出的成品线材经导管进入成卷机，卷成圆盘，经运输链或挂钩运输机冷却，一边输送一边冷却，然后收集，这种方法也称成卷冷却在冷却过程中盘卷内外的冷却速度不一样，因而造成线材沿长度方向性能不均，影响产品的质量由于冷却过程由高温到低温是自然空冷，表面氧化铁皮也较多。
9,,高速线材轧机盘重大，采用散卷冷却由精轧机轧出的线材，经水冷管进行强制冷却，在接近相变温度时由吐丝机将线材一圈一圈地平铺在运行的辊道上，进行冷却在输送过程中可控制冷却速度，然后收集散卷冷却，冷却均匀而且冷却速度可控制，产品质量好通过 控制冷却，可以得到各种性能要求的线材而且线材的通条性能均匀10,线材轧机种类及布置方式,线材的外形特点是断面小，长度大所以轧制线材的轧机相应轧辊直径也较小同时由坯料到成品，总的断面收缩率大，故轧制道次多，相应轧机机架数目也多由此可知，线材轧机的一个主要特点就是辊径小、机架多 线材轧机的结构型式、轧机的排列方式很多不同结构和不同排列的轧机使生产能力及产品质量相差很大11,线材轧机布置方式,线材生产从坯料到成品断面尺寸变化较大，轧制道次多，轧机布置一般分为粗轧、中轧和精轧 (1)粗轧机组的布置形式 1)横列式布置：横列式布置的粗轧机，一般为二辊轧机或二辊交替式轧机机架数目和轧机大小根据所用坯料的大小来决定，辊径一般为φ400~500mm，主传动电机一般用异步交流电机传动12,,2）半连续式布置：半连续布置是指两个机座组成一组连轧机，由多组构成粗轧机组 每两组轧机轧件不形成连轧。
一般每组两个机架由一台电机带动，其连轧关系由联合减速机配好速比，轧机为二辊轧机13,3）连续式布置,连续式布置一般为二辊水平轧机，也有采取平-立交替布置的，二辊水平轧机可分为成组传动和集体传动分组传动是一台电机带动两架轧机，粗轧机分成多组传动 集体传动是由一台电机带动多架轧机传动平-立交替布置的轧机为单独传动，每架轧机由一台主电机经过减速机和齿轮机座来传动14,(2)中轧机组的布置形式,1）横列式布置：一般多采用交替二辊式机座，传动形式与粗轧机组相同 2）半连续式布置：半连续布置的中轧机组一般为复二重式轧机轧机的传动由一台主电机带动，各架轧机的转速靠分减速机的速比配好，保持两机架间的连轧关系15,3）连续式布置,连续式布置的中轧机组，一般位于全连续轧制的线材轧机部分为便于控制和调整，连续式布置的中轧机组又可分为一中轧机组和二中轧机组(也有称中轧机组和预精轧机组) 一中轧机组多用二辊水平轧机，二中轧机组有使用二辊水平轧机的，也有使用平-立交替轧机的也有的中轧机组全部使用平-立交替轧机 中轧机组位于粗轧机组之后，所轧制的轧件尺寸与粗轧机组相比较小，所以中轧机组轧辊直径一般要比粗轧机组小16,(3)精轧机组的布置形式,1）横列式布置：精轧机组采用横列式布置，这是最老式的布置，一般由5~7架轧机组成。
其传动形式与横列式布置的中轧机组相同，可以是一台电机传动，也可以是两台电机从两侧传动，相邻机架的轧制速度靠轧辊直径的匹配来调节 2)半连续式布置：精轧机组采用半连续布置主要是复二重布置17,,3）连续式布置：精轧机组连续式布置一般都采用集体传动这是因为精轧机组的轧制速度较高，为解决连轧过程中的动态速降而采用集体传动 连续式布置的精轧机组，有二辊水平轧机、平-立交替轧机和45°高速无扭轧机18,对于线材轧机的整体布置，可以分为以下几类：,横列式线材轧机：横列式线材轧机一般不超过15架，可以布置成多列，实现多线轧制同一机列各机架，轧件断面大时采用穿梭轧制，断面小时采用围盘轧制这种轧机投资少、见效快，而且生产品种也较灵活但是产品尺寸精度不高，盘重受到限制活套多、温降快、头尾温差大，使产品质量提高受到限制其布置形式如图所示横列式线材轧机一般使用50X50~60X60mm的方坯为原料，精轧速度为6~l0m/s，可生产φ6.5~12mm的盘圆年产量为6~10万t19,,20,,复二重线材轧机：复二重线材轧机机架一般不 超过17架，分为粗轧、中轧和精轧机组粗轧机 组可分为横列式，中轧机组为横列式或复二重式 ，而精轧机组为复二重布置。
复二重轧机的传动 速比是固定的，速度不可调，因此生产的品种规 格较少为提高产量可进行多条轧制但采用多 条轧制时轧机弹跳发生变化，所以轧制精度不高 复二重轧机与横列式轧机相比较，由于在机架内 实现了连轧，头尾温差相应减小，盘重可增加， 一般为80~120kg其布置形式如图所示复二 重线材轧机一般使用60X60~90X90mm方坯为 原料，精轧速度为10~12.5m/s，其产品为φ6~9线材，年产量为10~15万t21,,22,,23,,半连续式线材轧机：半连续线材轧机其粗轧机为连续式或跟踪式，中轧和精轧为复二重轧机这种布置是在复二重的基础上发展起来的这种布置与复二重轧机相比，盘重加大，精轧速度有所提高，产量也较高其布置形式如图所示半连续式线材轧机一般使用60X6O~9OX9Omm方坯为原料，精轧速度为速度为12.5~16m/s,其产品为φ5.5~9线材，年产量为15~25万t24,,25,,连续式线材轧机：1994年开始连续式线材轧机在粗轧、中轧和精轧全部实现连轧，每架轧制一道连续式线材轧机机械化、自动化装备水平高，轧机结构新，产品范围广轧制速度高，盘重大而且后部工序完整，年产量较高其布置形式如图。
连续式线材轧机一般使用80×80~110×110mm方坯，精轧速度为25~75m/s，其产品为φ5~12线材，而且中轧机组可生产φ4~25的盘圆，年产量可达25~60万t26,,27,连续式线材轧机的精轧机种类,水平二辊式：精轧机可分为1～2组，每组6～8架二辊水平轧机轧件在每组精轧机中实现2～4线扭转轧制、轧制速度为25～30m/s，盘重为500～1000kg 平-立交替式：即精轧机是由水平辊和立辊交替布置的4～6架二辊轧机组成，轧机采用单独传动轧件在精轧机组中实行多路单线无扭轧制，为与粗轧、中轧机组平衡，一般精轧分四路轧制速度为30～45m/s，盘重为500～1000kg该轧机设备重量大，占地面积大，而且电控设备复杂28,,45°无扭轧机：该轧机实际上是平-立交替式轧机的变种虽然前后两架轧机的轧辊轴线是垂直的，但均与地面交45°角由2～4路，每路由8～1O架二辊轧机组成，采用集体传动该轧机又可分为框架式与悬臂式该轧机与平～立交替轧机相比，减振性能好，传动方便，可提高轧制速度精轧速度已达75m/s，盘重达2～2.5t29,,30,,Y型轧机：一般由7～13架组成连轧机，每架轧机由三个互成120°的盘状轧辊所组成。
相邻两架倒置180°，轧制时轧件不扭转，采用碳化钨辊环，高刚性机架轧制速度达63m/s，多用于轧制特殊钢与有色金属合金31,,32,,33,线材的缺陷及防止,线材缺陷的产生有多方面的原因，有的是由于原料带有缺陷以至轧后线材把缺陷保留下来；有的是由于在加热、冷却过程不当而产生缺陷；也有的是由于轧机、导卫调整不当等原因分述如下： 裂纹 材表面形成的开裂，称为裂纹根据裂纹材表面的分布位置可分为横向裂纹和纵向裂纹34,,其产生原因有:坯料本身带有裂纹，轧后材表面形成裂纹；由于加热不当，也容易使坯料形成开裂以至线材表面存在裂纹；线材在冷却时局部骤冷也易产生小裂纹35,折叠,材表面形成分离金属的细线，称为折叠折叠可以是连续的也可以是断续的 其产生原因主要是成品前孔出了耳子，进入成品孔时耳子压弯而形成折叠或者是在其他道次耳子严重，形成折叠后保留在成品线材表面 耳子 线材表面沿长度方向形成的条状凸起叫耳子耳子可分为双边耳子，单边耳子和错边耳子36,,37,,双边耳子一般是由于来料尺寸过大，造成金属在成品过充满而形成双边耳子钢温低、轧件在成品孔中倒钢等原因也会产生双边耳子为防止双边耳子，应调整好来料尺寸，使轧件正确进入成品孔。
并把入口导卫装正，安牢，将轧件扶正38,,单边耳子一般是由于入口夹板装偏所致这时轧件进入成品孔时没有对正孔型，而是处于孔型的一侧一般情况下出现单边耳子时另一侧则缺肉这就要求夹板对正孔型，而且要使夹板与轧辊轴线处于垂直状态，以使轧件与孔型中部接触 错牙耳子一般是由于上下辊孔型轧槽没有对正，或者是上下辊的轧槽宽度不等造成的前者应轴向串动轧糟，使轧槽对正，后者则应换孔39,麻点,材表面形成的细小凹坑，称麻点有零散分布的，也有成片分布的 其产生原因有:轧辊孔型磨损严重，轧槽磨损后出现非常粗糙的辊面；轧槽表面因冷却不好，粘有氧化铁皮；线材轧后表面氧化严重，氧化铁皮脱落后也易形成麻点40,刮痕,材表面形成的沟道称刮痕刮痕的产生是线材在轧制过程中被硬而尖的物体刮伤形成的线材断面小，轧制速度又高，在运行中要与导卫板、扭转管、围盘和输送导管等部件接触，如果这些部件不光滑，则很容易产生刮痕 同时导卫、围盘、扭转管安装正确也可避免产生刮痕、根据刮痕出现的地方，判断产生原因后，应及时更换有关部件，或进行调整41,尺寸超差,线材的直径或椭圆度超出标准规定的范围叫尺寸超差 线材产生尺寸超差的原因很多主要有: (1)轧件的温度不均。
轧件长度方向温度不均，会使轧件沿长度方向变形抗力不同，这样就会使轧机产生的弹跳值变化这一变化量如果超出尺寸公差则将产生尺寸超差 因此要使轧件的温度尽量均匀，要提高烧钢质量，避免产生水冷黑印，并尽量减小头尾温差,42,,(2)多条轧制的根数不同在采用多条轧制时，由于轧制的根数不同，使得轧机产生的弹跳值也不同多条轧制时，应该尽量保证同时轧制的根数相同，以使轧机弹跳值稳定 (3)拉钢轧制拉力太大在复二重线材轧机机架内以及连续式线材轧机常采用拉钢轧制当拉钢轧制拉力过大时，轧件断面拉缩，这样容易使线材断面减小，造成尺寸超差为保证恒微张力轧制，则要靠合理而精确的孔型设计及对来料尺寸的调整。
