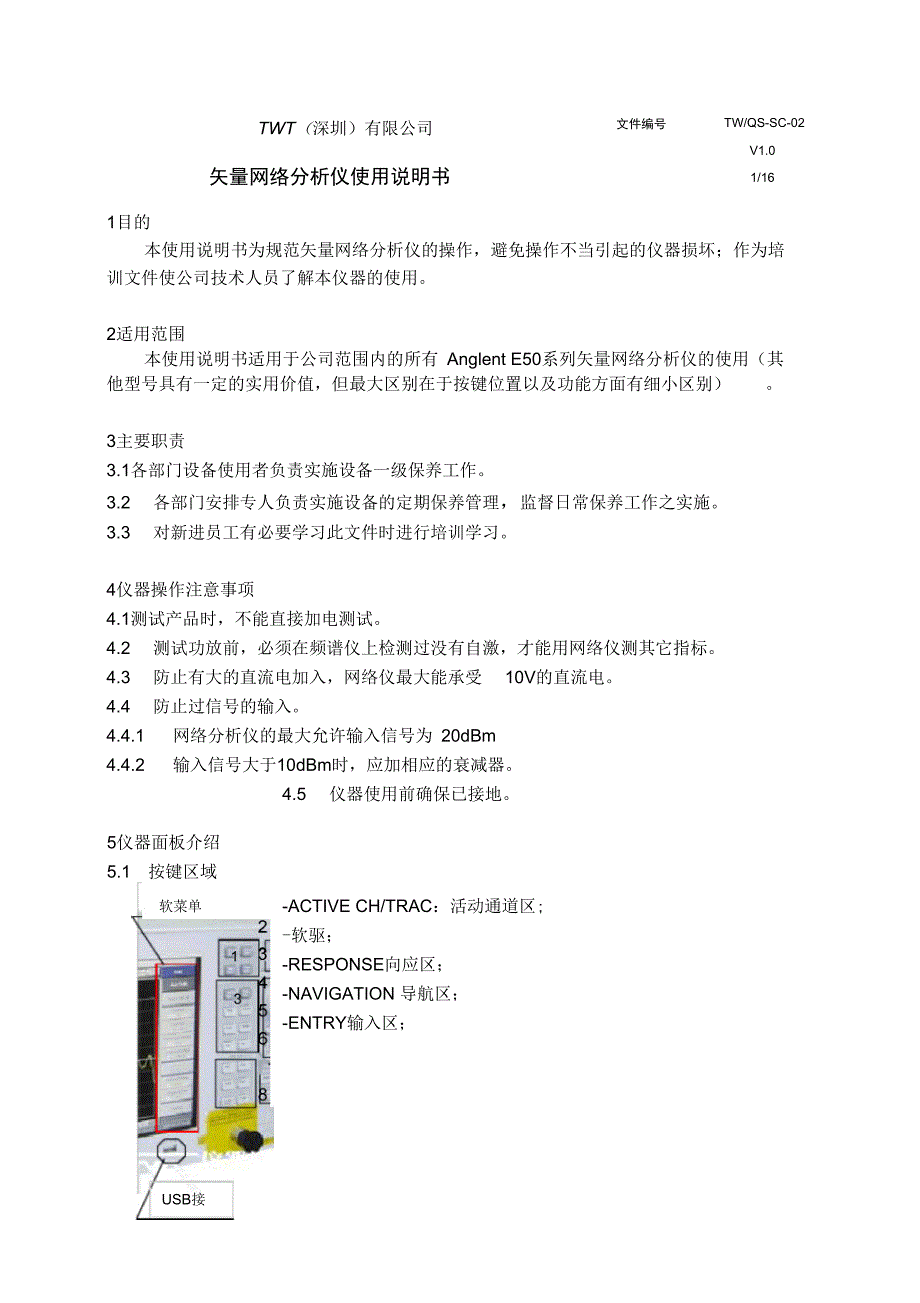

TWT（深圳）有限公司文件编号TW/QS-SC-02矢量网络分析仪使用说明书V1.01/161目的本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培 训文件使公司技术人员了解本仪器的使用2适用范围本使用说明书适用于公司范围内的所有 Anglent E50系列矢量网络分析仪的使用（其 他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别） 3主要职责3.1各部门设备使用者负责实施设备一级保养工作3.2 各部门安排专人负责实施设备的定期保养管理，监督日常保养工作之实施3.3 对新进员工有必要学习此文件时进行培训学习4仪器操作注意事项4.1测试产品时，不能直接加电测试4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标4.3 防止有大的直流电加入，网络仪最大能承受 10V的直流电4.4 防止过信号的输入4.4.1 网络分析仪的最大允许输入信号为 20dBm4.4.2 输入信号大于10dBm时，应加相应的衰减器4.5 仪器使用前确保已接地5仪器面板介绍5.1 按键区域3USB接 口1软菜单-ACTIVE CH/TRAC：活动通道区;-软驱；-RESPONSE向应区；-NAVIGATION 导航区；-ENTRY输入区；-STIMULVS 激励区；-MKR/ANALYIS标定点/分析；注：见“11按键翻译”-INSTRSTATE设备状态区。
512345Tr1S11SWR1 • 000/Ref1.0000Tr2S21Logmag10dB/Ref0.00dBTr3S22SWr1 • 000/Ref1.0000TWT（深圳）有限公司文件编号TW/QS-SC-02版 次V1.0矢量网络分析仪使用说明书页 次2/165.2 显示区域•表示通道编号；•表示通道类型；•表示通道的格式；•表示通道在显示屏上每格所表示的数值；•表示通道在显示屏上参考线所在的格子数值6仪器的基本常用功能介绍6.1 测量回波损耗（电压驻波比）通道选择S11或S22, S11时，用电缆P0RT1 S22时，用电缆P0RT2测量单通道时，所测器件终端应加负载；测双通道时，器件输出与输入均应接电缆 器件为有源器件时，详见“ 4仪器操作注意事项”6.2 测量插入损耗通道选择S12 （Port2接收Portl发射）或S21 （Portl接收Port2发射）测量时，所测器件输出、输入应接电缆；测量有源器件时， S12、S21不能选错，其余详见“ 4仪器操作注意事项”6.3 测量时延所测器件端口接上仪器，通道选择视具体情况，仪器按键FormatGroupDelay，详见 “ 4仪器操作注意事项”。
6.4 测量史密斯圆图通道选择S11或S22时，终端应加负载，所测端接电缆双通道时，输出、输入应同 时接电缆，仪器按键〔FormatSmith，详见“ 4仪器操作注意事项”7仪器校准按键介绍7.1 手动校准（以下介绍了双通道的校准方法）按Cal键，选择Cal kit ，选择xxx（具体见校准件型号，一般仪器厂商有配置） 再选择Calibrate，选择2二Port 一 CaL.一（双通道校准），选择Reflection，再对应相应的通道及校准件进行校准（电缆接什么标准件并在仪器上具体按何键见按件翻译，这里用到的 标准键有3种分别是，开路Open短路Short和负载Load），结束后，选择；Returnj返回TWT（深圳）有限公司矢量网络分析仪使用说明书文件编号TW/QS-SC-02版 次V1.0页 次3/16上一页，再选择Transmission，选择Thru （这里是对1端口与2端口之间的传输校准， 所用到的标准件是直通，连接方法是 PORT1和PORT冲间加直通对接），再Return，选择I JDone,校准完毕注“ *”： 1.选择此键时，可选择 2-Port 03^"］双通道、单通道（S11、S22驻波，S12、 S21单向传输损耗）。
具体选择时，如：单测试驻波时，可选单通道 1-Port Cal校准；单 测试传输响应时，选择 Thru;如需测试多项指标时，选择 2-Port CaP'一双通道2. xxx为仪器键盘上的按键，x［x_x为仪器软菜单按键7.2 电子校准按|Ecal键，选择Cal kit］，选择^xx（（具体见校准件型号），再选择^Calibrate ］， 通道选择根据实际情况选择即可8文件的保存和调用设置8.1 文件保存按|Se/Recall |键，选择SaveState 选择冋e '"Dialog ］，然后，输入应保存的文件名 称，按|Enter |保存8.2 文件调用按|Se/Recall |键，选择 Recall Stat^J，选择File_DialoLj，然后，输入应调用的文件名，按Enter调用9仪器的基本设置9.1 频率设置按〔Start键和|stop键，分别为起点频率和终止频率9.2 设置界面按Display 键，再通过方向键（或滚轴）选择 Num of Traces」，点Enter键，再选 择2，再选择Allocate Traces ，选择 （可根据自己习惯定义）的界面形式9.3 设置通道E5071B有两个端口、两个通道（CHAN1 CHAN）两个通道又可分为四种类型的通道， 分别为：S11—前向反射通道；S21—前向传输通道；S12-反向传输通道；S22-反向反射 通道。
按Trace Prev |键,选择Tr1 ；再按 匝胡选择S11或S22；再按Format］键，选择［SWR 再按Scale键，选择Divisions 设置为10;选择Scale/Div」，设置为180m再选择Referenee | Position，设置为 0 Div ;再选择 Referenee Value ，设置为 1按 Trace Prev 键，选择 Tr2 ；按 Meas 键，选择 S21；再按 Format，选择［Log_ Ma^;TWT（深圳）有限公司文件编号TW/QS-SC-02版 次V1.0矢量网络分析仪使用说明书页 次4/16再按Scale选择 Division 设置为10;再选择［Scale/Div j,设置为10dB/Div ;再选择 Refere nee Position ，设置为 10DivI L__|注：设置S11、S22步骤时，按Format |键，根据产品需要选择如：驻波比测试选SWR回波损耗测试选LogMag、时延测试选［GropDejay i等9.4 设置中频带宽按Avg键，选择IF : BandWidtH，一般设置为30kHz9.5 设置Marker点按Marker键，选择 Marker 1、Marker 2、Marker 3、学Marker 4分别设置要求的频 点，E5071B可设置9个频点。
9.6 常用键的使用LINE |按键为矢量网络分析仪的电源开关PRESE］按键为复位键，当网络仪出现异常或死机现象时，可按此键10使用实例10.1 无源器件介绍ANTS22BTS S12-滤波器PORT1 sp?RT2ANTPHSBTS仪器显示：显示ANT端 口驻波比；显示BTS端 口驻波比；、S21显示滤波器插损（带内）、带外抑制（带外）通道设置：511、 S22按〔Format—SWR512、 S21 按 Format — LogMagMake—设置到所测频点其余设置见“ 9仪器的基本设置”10.2 有源模块介绍仪器显示：显示ANT端 口驻波比；显示BTS端 口驻波比；S21显示增益（带内）、带外抑制（带外）”表是衰减器TWT（深圳）有限公司文件编号TW/QS-SC-02版 次V1.0矢量网络分析仪使用说明书页 次5/16通道设置:S11、S22按 Format |一SWRS21 按 Format — LogMagMaker —设置到所测频点；其余设置见“ 9仪器的基本设置”10.3 时延的测量仪器显示：显示ANT端 口驻波比;显示BTS端 口驻波比;显示时延表是衰减器通道设置：S21 按 Format—GropDelay;Make—设置到所测频点；其余设置见“ 9仪器的基本设置”10.4 史密斯圆图的测量仪器显示：显示史密斯圆图; 显示史密斯圆图; 史密斯圆图。
匚”表是衰减器通道设置：S11 （S22、S21 ）按Format—Smith;Make—设置到所测频点；其余设置见“ 9仪器的基本设置” 11按键翻译11.1 ACTIVE CH/TRACE BLOCK活动通道 / 轨迹区）Channel Prev :选择前一个通道；Channel Next :选择下一个通道；Trace Prev :选择前一个轨迹；TWT（深圳）有限公司文件编号TW/QS-SC-02版 次V1.0矢量网络分析仪使用说明书页 次6/16Trace Next :选择下一个轨迹11.2 RESPONSE&ENTR响应和输入区）Channel Max:将当前选中的 Channel最大化显示；Trace Max:将当前选中的 Trace最大化显示；En try off :关闭当前选中的窗口；Back space :退格键； Focus :在已打开的所有窗口之间进行切换11.3 Measurement （s 参数的测量）S11: Port1 接收 Port2 发射；S21: Port1 接收 Port2 发射；S12: Port2 接收 Port1 发射；S22: Port2 接收 Port1 发射。
11.4 Format （格式设置）Log Mag： 丫轴以对数形式显示振幅，X轴显示频率； Phase： 丫轴以对数形式显示相位，X轴显示频率；Group Delay : 丫轴以对数形式显示教学群时延，X轴显示频率;Smirh :史密斯圆图的格式设置；Polar :极性图的格式设置；Lin May : 丫轴以线性形式显示振幅，X轴显示频率；SWR 丫轴显示驻波比，X轴显示频率；Real: 丫轴显示实部，X轴显示频率；Imaging : 丫轴显示虚部，X轴显示频率；Expand Phase： 丫轴显示扩展相位，X轴显示频率； Positive Phase : 丫轴显示正相位，X轴显示频率； Return :返回11.5 SCALE （屏幕显示尺寸）Auto scale :自动调整尺寸；Auto scale all :设置所有为自动尺寸；Divisions :设置一屏所显示的行格子数，必须为偶数个；Scale/div :每格所表示的数值；Refere nee positi on :设定参考线所在的格子数；Referenee val。
