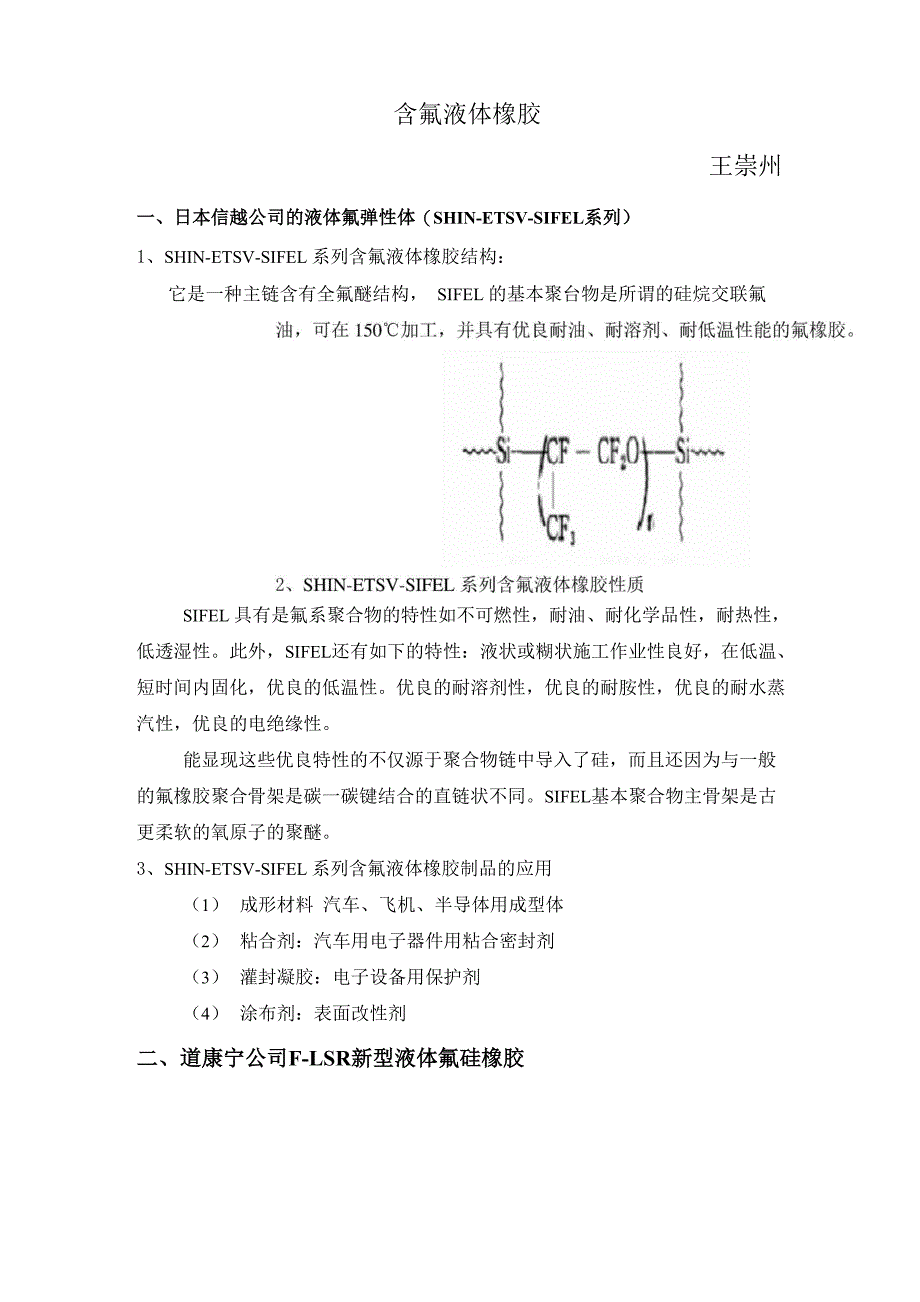

含氟液体橡胶王崇州一、日本信越公司的液体氟弹性体（SHIN-ETSV-SIFEL系列）1、SHIN-ETSV-SIFEL 系列含氟液体橡胶结构：它是一种主链含有全氟醚结构， SIFEL 的基本聚台物是所谓的硅烷交联氟SIFEL 具有是氟系聚合物的特性如不可燃性，耐油、耐化学品性，耐热性， 低透湿性此外，SIFEL还有如下的特性：液状或糊状施工作业性良好，在低温、 短时间内固化，优良的低温性优良的耐溶剂性，优良的耐胺性，优良的耐水蒸 汽性，优良的电绝缘性能显现这些优良特性的不仅源于聚合物链中导入了硅，而且还因为与一般 的氟橡胶聚合骨架是碳一碳键结合的直链状不同SIFEL基本聚合物主骨架是古 更柔软的氧原子的聚醚3、SHIN-ETSV-SIFEL 系列含氟液体橡胶制品的应用（1） 成形材料 汽车、飞机、半导体用成型体（2） 粘合剂：汽车用电子器件用粘合密封剂（3） 灌封凝胶：电子设备用保护剂（4） 涂布剂：表面改性剂二、道康宁公司F-LSR新型液体氟硅橡胶CHqSUO 1、 F-LSR新型液体氟硅橡胶基本结构2、 F-LSR 新型液体氟硅橡胶的性质( 1)物理机械性能( 拉伸强度、撕裂强度 ) 高;( 2) 低温弹性和高温稳定性良好 ;( 3) 耐非极性烃类燃油、机油和溶剂性优良 ;( 4) 耐流体介质能力强;( 5) 即使未经二段硫化也具有良好的力学性能 和低的压缩永久变形 ;( 6) 加工性能与二甲基液体硅橡胶相似, 不需特殊的设备;( 7)粘度低, 可采用更多模腔的模具进行加工 ;( 8) 生产效率高, 周期短 ;( 9) 与标准 LSR 相比 , F-LSR 的储存期更长;( 10) 复合模压性能好, 能够很容易地与塑料制品进行整体结构的一次性复合模 压。
2、F-LSR 新型液体氟硅橡胶的应用F-LSR 以其优良的物性和加工性能 , 同时采用标准的液体注射模压工艺 , 可高效率地生产尺寸精度高、无飞边、使用可靠性更优的汽车用氟硅橡胶制品 三、偏氟乙烯TWF)与六氟丙烯HFP)的二元共聚物低分子量弹性体 1、制备通过在氟弹性体的聚合体系中加入适量的、合适的分子量调节剂，得到分 子量适当的聚合物乳液聚合： 引发剂：无机过氧化物 分散剂：全氟辛酸盐 聚合反应温度为80 °C , 聚合压力 2.2MPa 分子量调节剂：二溴四氟乙烷2、性质液体氟弹性体虽然分子量较一般的固体氟弹性体低许多，但是其化学性能， 特别是耐热性和耐化学介质性能与固体氟弹性体相同，只是其机械性能略低于固 体氟弹性体3、对其改性 原因：对于低分子量的聚合物，端基显著影响聚合物的性能，特别是耐高温 性能和耐化学介质性能得到的聚合物有 CF2Br、CONH2、COOH 三种端基 CONH2、COOH 不稳定端基受热下降解产生小分子，引起加工产品质量问题， 需进一步改进引发剂用全氟端基、酯基或其他稳定端基的引发剂，全氟过氧化物、有机过 氧化物和偶氮类化合物4、应用（1）应用于各种苛刻的环境中，如要求耐热、耐流体、耐氧化介质，同时要 求有良好物理性能的场合。
2）液体氟弹性体与固体氟弹性体比较，具有更优异的加工性能，适宜于加 工成为特殊形状和大尺寸的产品3）液体氟弹性体具有良好的流动性能，适宜于作为涂料、粘接剂和防渗透 剂等的原料。
