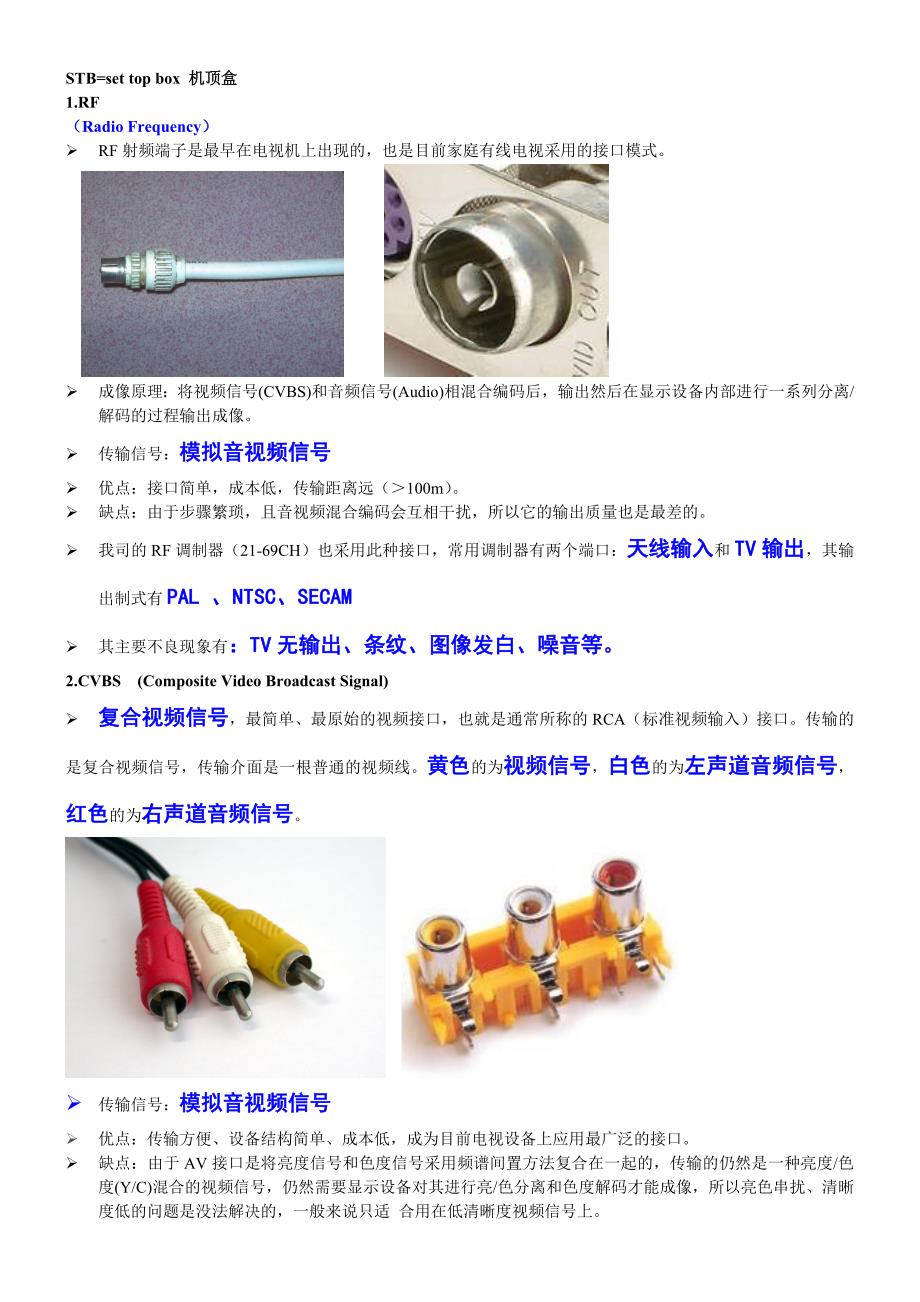

STB=set top box 机顶盒1.RF （Radio Frequency）Ø RF射频端子是最早在电视机上出现的，也是目前家庭有线电视采用的接口模式 Ø 成像原理：将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像Ø 传输信号：模拟音视频信号Ø 优点：接口简单，成本低，传输距离远（＞100m）Ø 缺点：由于步骤繁琐，且音视频混合编码会互相干扰，所以它的输出质量也是最差的Ø 我司的RF调制器（21-69CH）也采用此种接口，常用调制器有两个端口：天线输入和TV输出，其输出制式有PAL 、NTSC、SECAMØ 其主要不良现象有：TV无输出、条纹、图像发白、噪音等2.CVBS (Composite Video Broadcast Signal)Ø 复合视频信号，最简单、最原始的视频接口，也就是通常所称的RCA（标准视频输入）接口传输的是复合视频信号，传输介面是一根普通的视频线黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号 Ø 传输信号：模拟音视频信号Ø 优点：传输方便、设备结构简单、成本低，成为目前电视设备上应用最广泛的接口。
Ø 缺点：由于AV接口是将亮度信号和色度信号采用频谱间置方法复合在一起的，传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，所以亮色串扰、清晰度低的问题是没法解决的，一般来说只适 合用在低清晰度视频信号上3.S-Video(Separate Video)Ø 也有人称为Supper Video，二分量视频接口它将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)接口 Ø 传输信号：模拟视频信号Ø 优点：采用亮色分离，使用独立的传输通道，在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口，一般可达1024线Ø 缺点：虽然实现了亮色分离，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样仍会带来一定信号损失而产生失真(这种失真很小，但在严格的广播级视频设备下进行测试时仍能发现) 。
1． 由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远2． 音频线要单独接，或采用私有接口，把音频线混合在一个接口上4.YPbPr/YCbCrØ 是S-Video的进阶产品，通常采用Y信号输出（绿），Pb信号输出（蓝），Pr信号输出（红） 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出我们只需知道Y Cr Cb的值就能够得到G 的值( 即第四个等式不是必要的)，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ，这便是色差输出的基本定义 Ø 传输信号：模拟视频信号Ø 优点：将色度信号C分解为色差Cr和Cb，避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真，所以色差输出的接口方式是目前各种视频输出接口中最好的一种Ø 缺点：线材昂贵，长线材不好找；音频线要单独接，也就是说YPbPr本身不带声音输出Ø 注意：该接口测试时需要在576P、720P、1080i三个清晰度之间切换，观察每个清晰度下的图像输出是否正常。
5.VGA（Video Graphics Array 视频图形阵列）Ø 又称（S－Dub），这是源于电脑的输入接口，将模拟信号传输到显示器（像CRT和液晶显示器，现在很多电视机也带了VGA接口）的接口接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个 Ø 传输信号：模拟视频信号Ø 工作原理：将显存内以数字格式存储的图像（Frame）信号在RAMDAC里调制成高频信号，然后再输出到等离子成像Ø 优点：不必经过矩阵解码电路和换算，它的视频传输过程是最短的，无串扰，无电路合成分离损耗，因此在CRT显示器及液晶显示器上还是主要的输入接口Ø 缺点：需要将数字信号转换为模拟信号，在采样，编码，量化的过程中必然会存在误差Ø 注意：该接口测试时需要在576P、720P、1080i三个清晰度之间切换，观察每个清晰度下的图像输出是否正常6.DVI（Digital Visual Interface）Ø 是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准目前的DVI接口有两种，一为DVI-D（Digital，所谓纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。
一为DVI-I（Interface，通用接口可通过转接头兼容VGA信号）接口，可同时兼容模拟（其可以通过一个DVI-I转VGA转接头实现模拟信号的输出）和数字信号，目前多数显卡、液晶显示器皆采用这种接口 Ø 传输信号：数字视频信号（根据具体类型，可能同时兼容模拟信号）Ø 优点：以全数字传输，在画质上保证了完全无压缩传输，且不易受到干扰Ø 缺点：采用传统的插头和插座模式，体积较大，音频线要单独接Ø 注意：该接口测试时需要在576P、720P、1080i三个清晰度之间切换，观察每个清晰度下的图像输出是否正常7.HDMI（High Definition Multimedia Interface高清晰度多媒体接口）Ø HDMI由日立、松下、飞利浦、SiliconImage、索尼、汤姆逊、东芝共7家公司成立的HDMI组织负责开发，它的基础是HDCP（高带宽数码内容保护）和DVI（数字视频接口）HDCP (高带宽数码内容保护) 是INTEL公司为防止经DVI接口传送的节目遭到非法复制而制定的一个规范 Ø 传输信号：数字音视频信号Ø 优点：支持标准、增强或者高清晰度的视频信号以及多路环绕音频信号，包括未经压缩的数字视频，每秒5GB的带宽，在视频源以及数字电视之间能够进行直接通讯。
体积小巧，可称之为简约而完全的真高清传输Ø 缺点：接驳线长度不能超过8米Ø 注意：该接口测试时需要在576P、720P、1080i三个清晰度之间切换，观察每个清晰度下的图像输出是否正常8.SCART ＳＣＡＲＴ是欧洲强制要求用于完成卫星电视接收机、电视机、录像机和其他音视频设备的互连互通接口标准的ＳＣＡＲＴ接口为２１针连接器，同时定义了音频和视频信号传输通道一般用在欧洲的加密电视接收机上 Ø 传输信号：模拟音视频信号Ø 双SCART有两个端口，分别是TV和VCR，而单SCART口输出则只有TV输出Ø 注意：我们的SCART TV口有两种视频信号输出，一种是CVBS，另外一种是RGB，它们之间在相互转换的时候电视机画面亮度会发生变化从机STB（星空台）待测STB（湖南台）VCRTV电视机TV9.SPDIF(Sony/Philips Digital Interface）Ø SONY、PHILIPS家用数字音频接口的简称，可以传输LPCM流和Dolby Digital、DTS这类环绕声压缩音频信号从传输介质上来分为同轴和光纤两种(分别如图1，图2)，其中光纤是今后的流行趋势，主要优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。
数字同轴接口采用阻抗为75Ω的同轴电缆为传输媒介，其优点是阻抗恒定，传输频带较宽，优质的同轴电缆频宽可达几百兆赫数字同轴传输的时基误差非常小，因此这一传输方式对音质有较好的表现光纤线SPDIF输入，一般称为光纤输入，也叫Toslink，这是日本东芝（TOSHIBA）公司较早开发并设定的技术标准，它是以Toshiba+link命名的,在器材的背板上有OPTICAL作标识，现在几乎所有的数字影音设备都具备这种格式的接头Ø 传输信号：数字音频信号Ø 优点：光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比Ø 缺点：时基误差是影响音质的重要因素10.PS/2Ø PS/2是一种古老的接口，广泛用于键盘和鼠标的连接现在的PS/2接口一般都带有颜色标示，紫色用于连接键盘，绿色用于连接鼠标 Ø 传输信号：数字信号Ø 优点：成本低，技术成熟，广泛应用Ø 缺点：不能热插拔11.USB（Universal Serial Bus）Ø USB 1.1是之前较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps Ø USB 2.0规范是由USB 1.1规范演变而来的。
它的传输速率达到了480Mbps，足以满足大多数外设的速率要求USB 2.0接口可以向下兼容USB 1.0下图是一般USB接口，还有迷你USB等接口，在外形及大小上会有不同 Ø 传输信号：数字信号，此接口多用来传送数据Ø 优点：支持热插拔，即插即用可外接MP3，U盘，移动硬盘，无线鼠键的接收器等USB接口设备Ø 缺点：不能远距离传输，通讯距离在5米内＊注：此5m指USB线缆长，并非接无线鼠标和键盘时，接收器与鼠标和键盘间的有效通信距离12.RS-232Ø 最为常见的串行接口，它主要用于将我们的机顶盒连接到计算机（电脑），用于机顶盒与计算机的通信，例如输出机顶盒打印信息和从计算机输入数据和控制信息全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（Recommended standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A它规定连接电缆和机械、电气特性、信号功能及传送过程RS-232C标准接口有25条线，4条数据线、11条控制线、3条定时线、7条备用和未定义线，常用的只有9根，其最大传输速率为20kbps，线缆最长为15米。
RS232C端口被用于将计算机信号输入控制等离子Ø 注意：我们用的串口接头有两种，一种为公头（male），另一种是母头（female）一般地，计算机侧为25针male, 设备侧为25针female但有的设备侧也会为male选择连接线时请注意两端为male还是female目前公司STB所使用的波特率根据型号不同，有38400，57600，115200等几种 Ø 优点：使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用Ø 缺点：接口的信号电平值较高，易损坏接口电路，且与TTL 电平不兼容，故需使用电平转换电路方能与TTL电路连接2、传输速率较低，在异步传输时，波特率为20Kbps3、接口使用一根信号线和一根信号返回线而构成共地的传输形式， 这种共地传输容易产生共模干扰，所以抗噪声干扰性弱4、传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右13.RJ45Ø RJ这个名称代表已注册的插孔（Reg。
