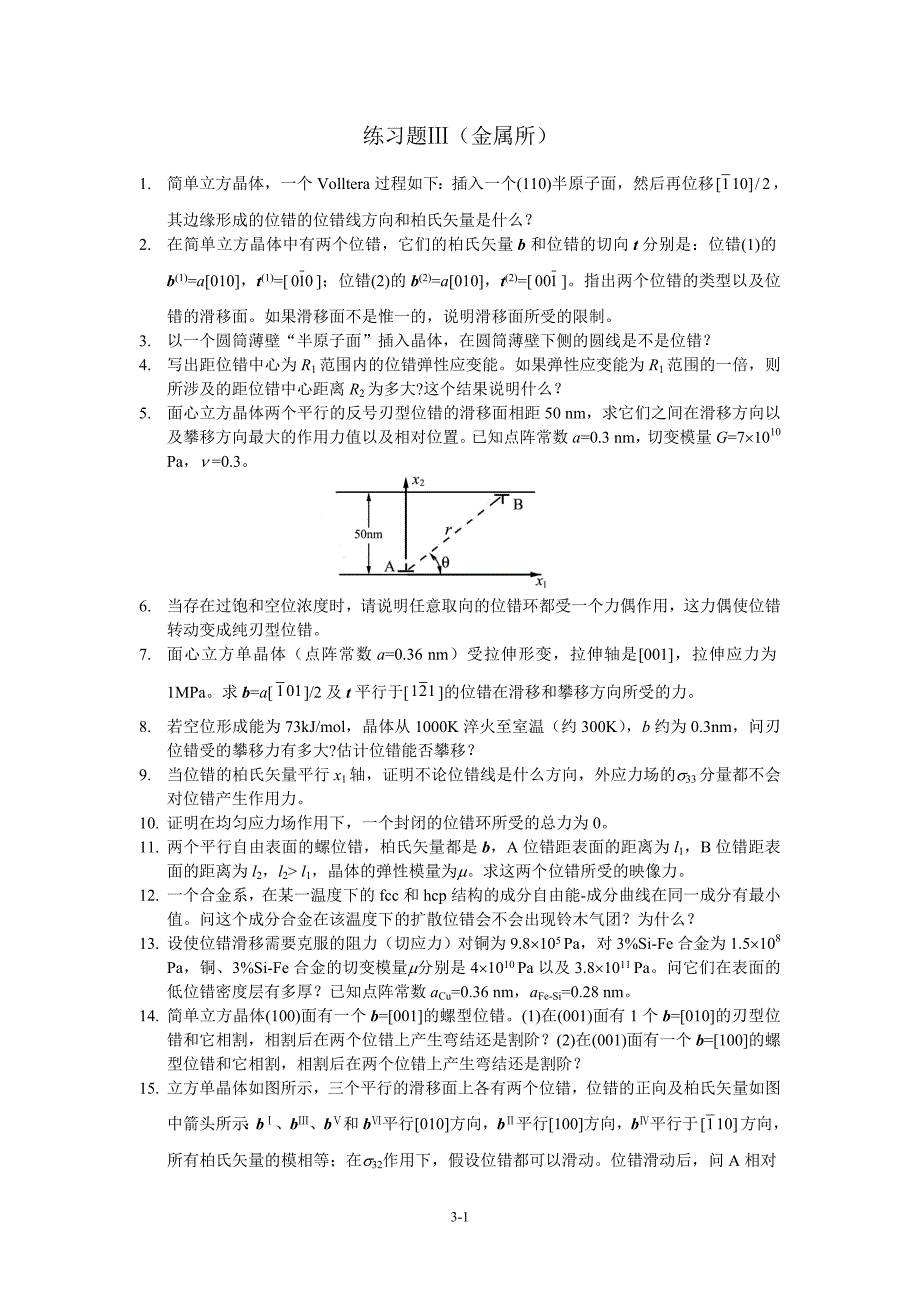

练习题Ⅲ（金属所）1. 简单立方晶体，一个Volltera过程如下：插入一个(110)半原子面，然后再位移，其边缘形成的位错的位错线方向和柏氏矢量是什么？2. 在简单立方晶体中有两个位错，它们的柏氏矢量b和位错的切向t分别是：位错(1)的b(1)=a[010]，t(1)=[]；位错(2)的b(2)=a[010]，t(2)=[]指出两个位错的类型以及位错的滑移面如果滑移面不是惟一的，说明滑移面所受的限制3. 以一个圆筒薄壁“半原子面”插入晶体，在圆筒薄壁下侧的圆线是不是位错？4. 写出距位错中心为R1范围内的位错弹性应变能如果弹性应变能为R1范围的一倍，则所涉及的距位错中心距离R2为多大?这个结果说明什么？5. 面心立方晶体两个平行的反号刃型位错的滑移面相距50 nm，求它们之间在滑移方向以及攀移方向最大的作用力值以及相对位置已知点阵常数a=0.3 nm，切变模量G=7´1010 Pa，n =0.36. 当存在过饱和空位浓度时，请说明任意取向的位错环都受一个力偶作用，这力偶使位错转动变成纯刃型位错7. 面心立方单晶体（点阵常数a=0.36 nm）受拉伸形变，拉伸轴是[001]，拉伸应力为1MPa。
求b=a[]/2及t平行于[]的位错在滑移和攀移方向所受的力8. 若空位形成能为73kJ/mol，晶体从1000K淬火至室温（约300K），b约为0.3nm，问刃位错受的攀移力有多大?估计位错能否攀移？9. 当位错的柏氏矢量平行x1轴，证明不论位错线是什么方向，外应力场的s33分量都不会对位错产生作用力10. 证明在均匀应力场作用下，一个封闭的位错环所受的总力为011. 两个平行自由表面的螺位错，柏氏矢量都是b，A位错距表面的距离为l1，B位错距表面的距离为l2，l2> l1，晶体的弹性模量为m求这两个位错所受的映像力12. 一个合金系，在某一温度下的fcc和hcp结构的成分自由能-成分曲线在同一成分有最小值问这个成分合金在该温度下的扩散位错会不会出现铃木气团？为什么？13. 设使位错滑移需要克服的阻力（切应力）对铜为9.8´105 Pa，对3%Si-Fe合金为1.5´108 Pa，铜、3%Si-Fe合金的切变模量m分别是4´1010 Pa以及3.8´1011 Pa问它们在表面的低位错密度层有多厚？已知点阵常数aCu=0.36 nm，aFe-Si=0.28 nm14. 简单立方晶体(100)面有一个b=[001]的螺型位错。
1)在(001)面有1个b=[010]的刃型位错和它相割，相割后在两个位错上产生弯结还是割阶？(2)在(001)面有一个b=[100]的螺型位错和它相割，相割后在两个位错上产生弯结还是割阶？15. 立方单晶体如图所示，三个平行的滑移面上各有两个位错，位错的正向及柏氏矢量如图中箭头所示：bⅠ、bⅢ、bⅤ和bⅥ平行[010]方向，bⅡ平行[100]方向，bⅣ平行于方向，所有柏氏矢量的模相等；在s32作用下，假设位错都可以滑动位错滑动后，问A相对A'、B相对B'、C相对C’和D相对D’位移了多少？16. 在面心立方晶体中，把2个平行的同号螺位错从100nm推近到8nm作功多少?已知a=0.3nm，m=7´1010Pa17. 晶体中，在滑移面上有一对平行刃位错，它们的间距该多大才不致在它们的交互作用下发生移动?设位错的滑移阻力（切应力）为9.8´105Pa，n=0.3，m=5´1010Pa答案以b表示)18. 设沿位错每隔103b长度有一个割阶，外力场在滑移面滑移方向的分切应力为5´105Pa，求位错在室温（约300K）下的滑移速度b=0.3nm，自扩散系数Ds=0.009exp(-1.9eV/kT)cm2×s-1。
练习题Ⅲ解答（金属所）1. 简单立方晶体，一个Volltera过程如下：插入一个(110)半原子面，然后再位移，其边缘形成的位错的位错线方向和柏氏矢量是什么？解：当简单立方晶体插入一个(110)半原子面，因为(110)面的面间距是[110]/2，相当Volltera过程的割面是(110)，并相对位移了[110]/2，再填入半个(110)原子面；现在割面还要相对位移，即整个Volltera过程的位移为[110]/2+=[010]所以在边缘的位错的的柏氏矢量b=[010]，(110)半原子面的边缘是位错，并考虑到刃型分量位错的版原子面的位置，位错线方向2. 在简单立方晶体中有两个位错，它们的柏氏矢量b和位错的切向t分别是：位错(1)的b(1)=a[010]，t(1)=[]；位错(2)的b(2)=a[010]，t(2)=[]指出两个位错的类型以及位错的滑移面如果滑移面不是惟一的，说明滑移面所受的限制解：位错(1)的b(1)× t(1)=，柏氏矢量与位错线平行但反向，所以是左螺位错如果不考虑晶体学的限制，则以位错线为晶带轴的晶带的面都是滑移面但是由于位错在密排面是容易滑动的，简单立方的密排面是{100}，所以真正的滑移面是(100)和(010)。
位错(2)的b(2)× t(2)= ，柏氏矢量与位错线垂直，所以是刃型位错刃型位错的滑移面是惟一的，是位错线与柏氏矢量共面的面，其法线方向n是t(2)´b(2)=[100]，即滑移面是(100)面3. 以一个圆筒薄壁“半原子面”插入晶体，在圆筒薄壁下侧的圆线是不是位错？解：不是，这个圆筒薄壁“半原子面”构成面缺陷如果在立方晶体插入(100)半原子面，如下图1所示这时版原子面的边界ABCD是刃型位错，若位错线方向如图所示，则柏氏矢量bⅠ=如果再插入(010)半原子面，半原子面的边缘EFGH是刃位错，若位错线方向如图所示，则柏氏矢量bⅡ=现在(010)半原子面和原来插入的(100)半原子面相连，如图2所示，DC位错和EF位错连接在一起，这时C和F结合为一个位错结点，DC和EF结合为一个位错，其柏氏矢量bⅢ=bⅠ+bⅡ =按这样分析，如果插入一个四方薄壁半原子面，半原子面下方的四方形边缘是位错，但四个边位错的柏氏矢量各不相同，而四边形四个角各有一根位错伸向表面，这四个角都是位错结点，四根伸向表面的位错的柏氏矢量是结点两侧的位错的柏氏矢量之和同理，如果插入形状是8面棱柱状的半原子面，在半原子面底部的8条边线是刃位错，他们的柏氏矢量各不相同，但8边形的8个顶角都是位错结点，由结点引向表面的线也是位错线，其柏氏矢量是8边形结点两边的位错的柏氏矢量之和。
如此类推，插入多边形棱柱状的半原子面，在半原子面底部多边形线是刃位错，由结点引向表面的线也是位错线但是，如果插入的是圆筒薄壁“半原子面”，这是上述多边形半原子面的极限情况，即多边形的边数趋向无限大，如果说有“位错”存在，则整个圆筒面都布满“位错”，实质上，圆筒面是“面缺陷”，其底部的圆线不是位错4. 写出距位错中心为R1范围内的位错弹性应变能如果弹性应变能为R1范围的一倍，则所涉及的距位错中心距离R2为多大?这个结果说明什么？解：距位错中心为R1范围内的位错弹性应变能为如果弹性应变能为R1范围的一倍，则所涉及的距位错中心距离R2为即 从上式看出，R2比R1大得多，即是说，应变能密度随距位错中心的距离是快速衰减的5. 面心立方晶体两个平行的反号刃型位错的滑移面相距50 nm，求它们之间在滑移方向以及攀移方向最大的作用力值以及相对位置已知点阵常数a=0.3 nm，切变模量m=7´1010 Pa，n =0.3解：A位错对B位错的作用力为Fi=Îijk(sjl)A(bl)B(xk)B位错A是正刃型位错，它处在x3轴，它的应力场有s11、s22、s33和s12项；位错B是负刃型位错，平行x3轴，所以上式中的k只能是3，柏氏矢量平行x1轴，所以式中的l只能是1。
对于A位错对B位错的作用力的第一分量F1A→B，上式的i等于1，而k=3，那么j只能是2，但l=1，故：面心立方晶体的柏氏矢量b=在滑移面上单位长度B位错受的最大作用力的值为受最大x1正向作用力的位置是q=3p/8，即x=50tan(3p/8) nm=120.7 nm，y=50 nm，以及q=7p/8，即x1=50tan(7p/8) nm=-20.7 nm，x2=50 nm；受最大x1负向作用力的位置是q=p/8，即x1=50tan(p/8)nm=20.7 nm，x2=50 nm、以及q=5p/8，即x1=50tan(5p/8) nm=-120.7 nm，x2=50 nm对于A位错对B位错在攀移方向的的作用力F2A→B，在作用力的式子中i=2，所以j只能为1为了讨论方便，设n=x1/x2，上式变为故其中A是式中的常数项为了求极值，上式对n取导，并令其等于零，得即 时F2A®B取得极值F2A®B随n的变化如下图所示在n=0即B位错处在（x1=0，x2=50 nm）时，这里虽然是极值，但F2A®B不是最大，这里F2A®B的大小为：在n=±0.577即B位错处在（x1=±0.577´50 nm=28.85 nm，x2=50 nm）时，F2A®B最大，其大小为：6. 当存在过饱和空位浓度时，请说明任意取向的位错环都受一个力偶作用，这力偶使位错转动变成纯刃型位错。
解：一个位错只有一个柏氏矢量，所以，在位错环切线方向平行柏氏矢量的两点是纯螺位错，在位错环切线方向垂直柏氏矢量的两点是纯刃位错，其他部分是混型位错混型位错可以分解为刃位错和螺位错两个分量，在靠近位错环纯螺位错处的刃型分量小，而在靠近位错环纯刃位错处的刃型分量大在存在过饱和空位浓度时，刃型位错受到攀移力，在纯刃位错处受到的攀移力最大，而在纯螺位错处的攀移力为0，因为位错环的某处一定与其对面的位错反号，在同样的过饱和空位浓度下收到的攀移力的方向相反，所以整个位错环收到以纯螺位错两点连线为轴线的一个力偶作用，位错环旋转，直至整个位错环变成棱柱位错，即整个位错环与柏氏矢量垂直如果仍然有过饱和空位浓度存在，整个位错作攀移移动用数学语言描述：因为在过饱和空位浓度下，dl长度位错受渗透力dFos为，设A等于，整个位错环渗透力对位错环中心的力矩M为，其中r是中心到dl的矢量，C是位错环因为r´dl=ds（见下图），故 式中n是ds的法线矢量如果简单假设位错环处在一个平面上（没有这个假设也是可以的），则上式的积分为A(n´b)S这个力矩使位错环转动，直到整个位错环成为棱柱位错环时，即布氏矢量处处垂直位错时，(n´b)=0，位错环停止转动。
7. 面心立方单晶体（点阵常数a=0.36 nm）受拉伸形变，拉伸轴是[001]，拉伸应力为1MPa求b=a[]/2及t平行于[]的位错在滑移和攀移方向所受的力解：(1)单位长度位错线在滑移面上所受的力Fgl是外加应力场在滑移面滑移方向的分切应力tg与柏氏矢量b的乘积：Fg=tgb在[001]方向单向拉伸（应力为s）的情况，首先，计算tg由晶带定律很容易看出现在讨论的位错的滑移面是(111)，[111]是滑移面法线方向，[]是柏氏矢量方向，所以，以这两个方向作新坐标系的坐标轴，设为x’2和x’1轴，则坐标变换为：x1x2x’10x’2而b=，故位错在滑移面受力Fg为（只考虑其值）：(2)单位长度位错线在攀移方向上所受的力FcA→B的值是s’11b，故作用在单位长度位错线上的攀移力为8. 若空位形成能为73kJ/mol，晶体从1000K淬火至室温（约300K），b约为0.3nm，问刃位错受的攀移力有多大?估计位错能否攀移？解：当存在不平衡的空位浓度时，单位长度刃位错受的化学力为，因为Fc=scb，即刃位错受到的攀移正应力在不同温度下。
