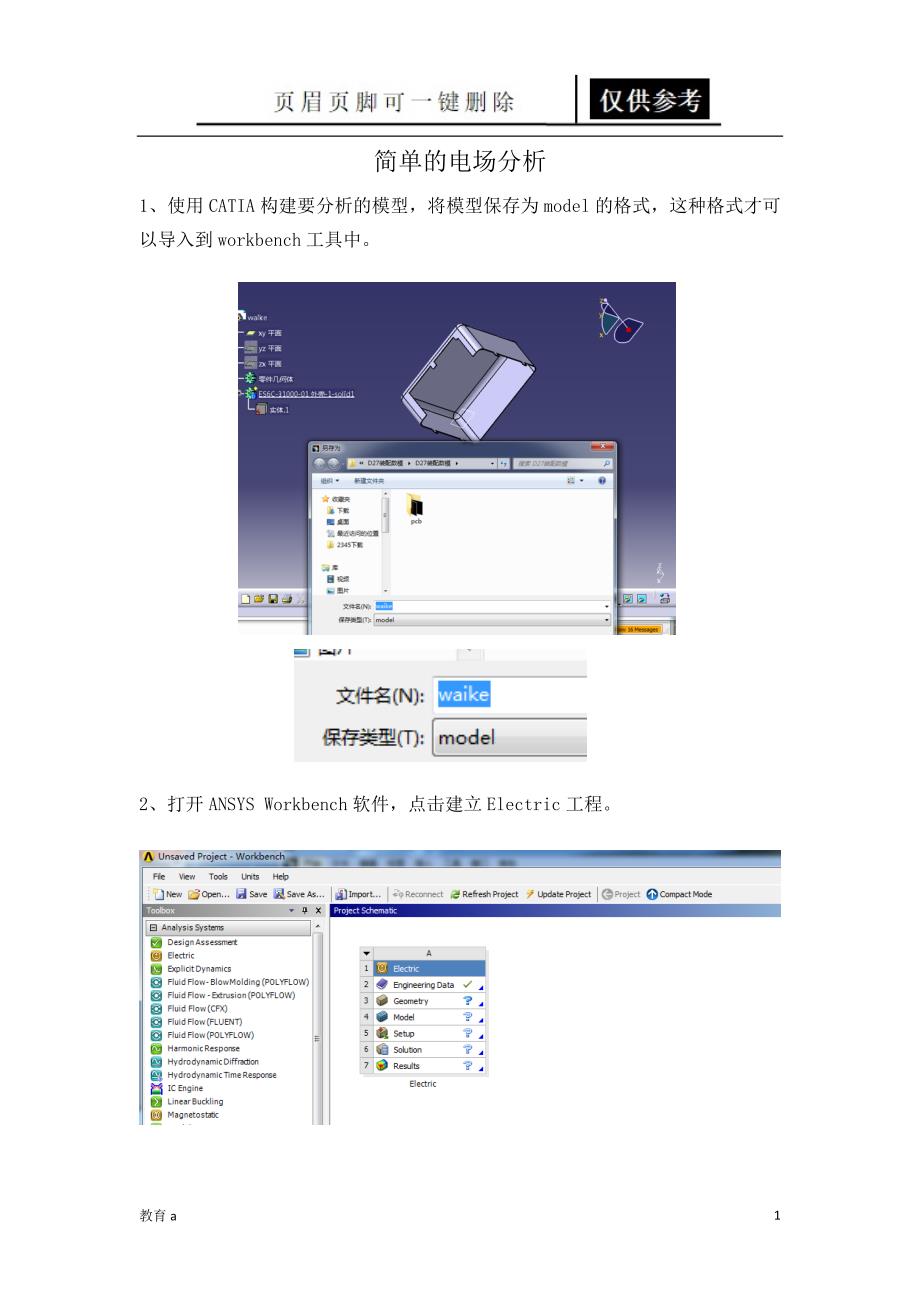

简单的电场分析1、使用CATIA构建要分析的模型，将模型保存为model的格式，这种格式才可以导入到workbench工具中2、打开ANSYS Workbench软件，点击建立Electric工程3、右击工程中的第三项Geometry（几何结构）--Import Geometry（输入几何结构）--Browse（浏览），进而选择保存的model格式的模型 4、成功导入后会显示绿色的 √ ，如图所示然后双击Geometry（几何结构），进入Design Model界面，如图所示，单位选择mm，并点击generate（生成）会显示出导入的模型，方便观察导入的模型是否发生变化5、双击model，进入Mechanical（机械）界面，单击Model—Geometry—Solid（立方体），在Material（材料）中设置材料类型；在Model—Mesh（网格）中设置element size网格的大小设置好后右击generate mesh生成网格6、右击Steady-State Electric Conduction—Insert（插入）—voltage（电压），进行设置电压面，从而形成电压差，而后同样的右击Steady-State Electric Conduction-- Solve进行求解。
7、最后点击Solution—Insert--Electric—Electric voltage，生成电压分布梯度图1教育a。
