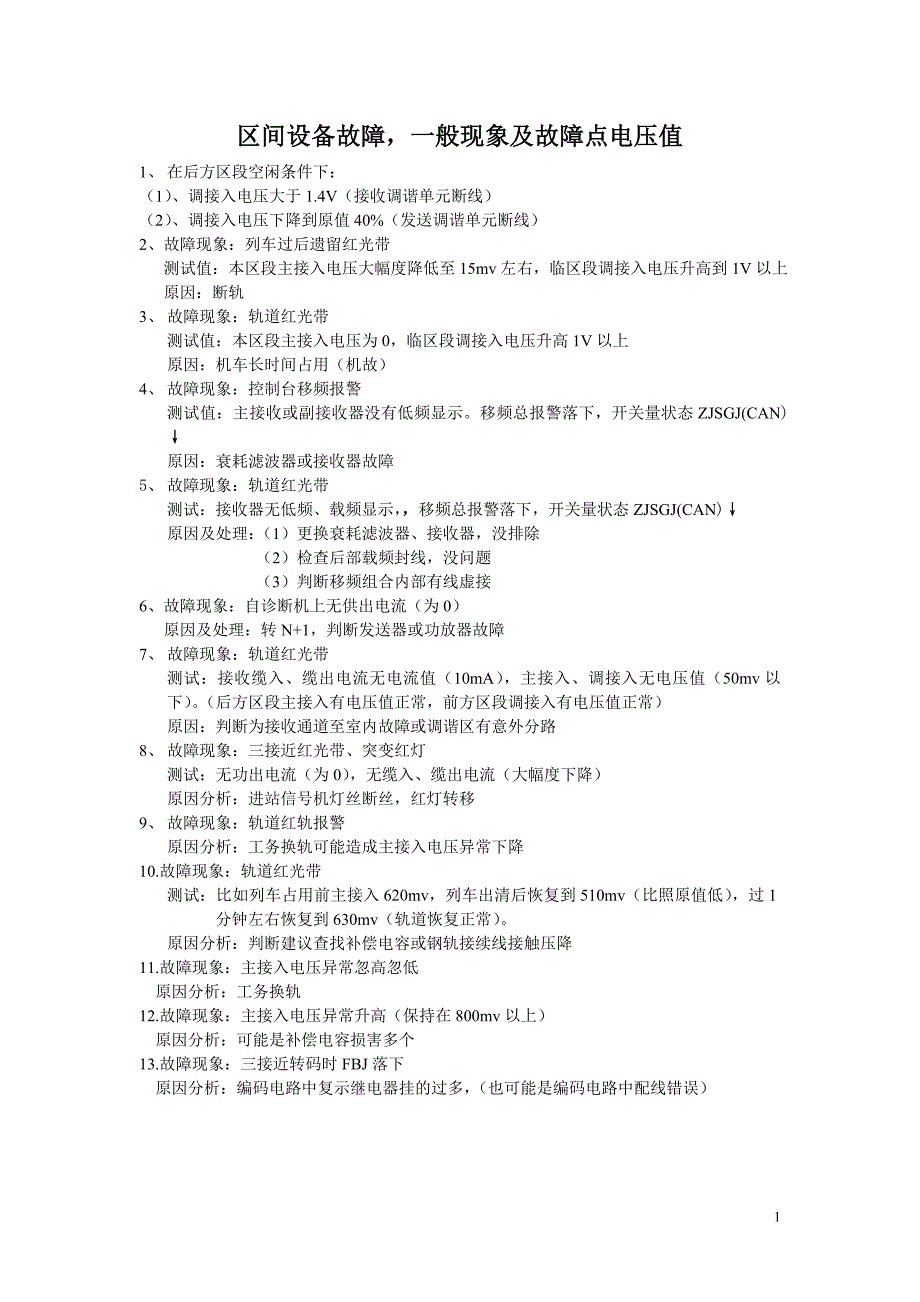

1区间设备故障，一般现象及故障点电压值区间设备故障，一般现象及故障点电压值1、 在后方区段空闲条件下： （1） 、调接入电压大于 1.4V（接收调谐单元断线） （2） 、调接入电压下降到原值 40%（发送调谐单元断线） 2、故障现象：列车过后遗留红光带测试值：本区段主接入电压大幅度降低至 15mv 左右，临区段调接入电压升高到 1V 以 上原因：断轨 3、 故障现象：轨道红光带 测试值：本区段主接入电压为 0，临区段调接入电压升高 1V 以上 原因：机车长时间占用（机故） 4、 故障现象：控制台移频报警 测试值：主接收或副接收器没有低频显示移频总报警落下，开关量状态 ZJSGJ(CAN)↓↓原因：衰耗滤波器或接收器故障 5、 故障现象：轨道红光带 测试：接收器无低频、载频显示， ，，移频总报警落下，开关量状态 ZJSGJ(CAN)↓↓ 原因及处理：（1）更换衰耗滤波器、接收器，没排除（2）检查后部载频封线，没问题（3）判断移频组合内部有线虚接 6、故障现象：自诊断机上无供出电流（为 0）原因及处理：转 N+1，判断发送器或功放器故障 7、 故障现象：轨道红光带 测试：接收缆入、缆出电流无电流值（10mA） ，主接入、调接入无电压值（50mv 以下） 。
（后方区段主接入有电压值正常，前方区段调接入有电压值正常） 原因：判断为接收通道至室内故障或调谐区有意外分路 8、 故障现象：三接近红光带、突变红灯 测试：无功出电流（为 0） ，无缆入、缆出电流（大幅度下降） 原因分析：进站信号机灯丝断丝，红灯转移 9、 故障现象：轨道红轨报警 原因分析：工务换轨可能造成主接入电压异常下降 10.故障现象：轨道红光带 测试：比如列车占用前主接入 620mv，列车出清后恢复到 510mv（比照原值低） ，过 1 分钟左右恢复到 630mv（轨道恢复正常） 原因分析：判断建议查找补偿电容或钢轨接续线接触压降 11.故障现象：主接入电压异常忽高忽低原因分析：工务换轨 12.故障现象：主接入电压异常升高（保持在 800mv 以上）原因分析：可能是补偿电容损害多个 13.故障现象：三接近转码时 FBJ 落下原因分析：编码电路中复示继电器挂的过多， （也可能是编码电路中配线错误）214、2000R 室外故障速查方法 调用每日日曲线，观察主接入、调接入电压变化趋势出现明显波动时调用对应时段的辅 助分析曲线调谐区设备塞钉接触不良测试方法：用 CD96-3 表电压档，表笔一端对轨面，另一端 对引接线钢轨侧线鼻测试，压降不超过 1mV。
电容测试方法：用 CD96-3 表电压档测试轨面电压，用钳型表头测试电容引接线电流， 二者之比满足 1700Hz：2.13-2.60，2000 Hz：2.19-2.68，2300 Hz：2.10-2.56，2600 Hz：1.99-2.43 （排查故障时可取近似值 2）故障设备故障现象FBPAG 主接入↓，接收缆入电流↓； BG 调接入↓，接收缆入电流↓JBPBG 主接入↓，调接入↓，接收缆入电流↓FBABG 主接入↓，调接入↓； AG 主接入↓且幅度较大JBABG 主接入↓，调接入↑； AG 主接入↓但幅度较小SVA 内部短路、 混线或调谐区内 短路BG 主接入↓，调接入↓且幅度很大； AG 主接入↓且幅度很大AG 主轨道电容 或钢轨接续故障AG 主接入↓； BG 调接入↑或↓，少数情况下保持不变AG 主轨道 短路AG 主接入↓且幅度很大； BG 调接入↑或↓，少数情况下保持不变AG BG列车运行方向315、测试指标 系统室内外设备测试点指标设备名称测试项点指标移出电压(AC V)5.50±0.05低频频率(Hz)(低出)±0.1%载频上下边频(Hz)（移频）±0.08发送器报警电压(DC V)22.0±2功放器功出电压(AC V)见调整表设备侧电压(AC V)114～205发送侧 电缆模拟单元电缆侧电压(AC V)45～195电缆侧 E1-E2 端电压(AC V)40.0～90.0发送侧轨道匹配 单元(FBP)轨道侧 V1-V2 端电压(AC V)1.5～4.3发送调谐单元(FBA)轨面电压(AC V)1.68～4.36接收调谐单元(JBA)轨面电压(AC V)0.76～2.34接收频率信号正向传输隔离度 *1≥15 倍调谐单元 (BA)发送频率信号反向传输隔离度 *2≥15 倍轨道侧 V1-V2 端主信号电压(AC V)0.5～2.4电缆侧 E1-E2 端主信号电压(AC V)6.0～28.0轨道侧 V1-V2 端调谐区信号电压(AC V)0.20～0.50接收侧 轨道匹配单元(JBP) 电缆侧 E1-E2 端调谐区信号电压(AC V)1.8～6.01700Hz （40μf）阻抗值 Ω2.23—2.462000Hz （33μf）阻抗值 Ω2.30 —2.54 2300Hz (30μf) 阻抗值 Ω2.20—2.43 补偿电容（含道口补偿电容）2600Hz (28μf) 阻抗值 Ω2.08—2.30 主轨道电缆侧电压(AC V)5.8～30.0主轨道设备侧电压(AC V)5.8～25.6调谐区电缆侧电压(AC V)0.7～5.0接收侧电缆 模拟单元调谐区设备侧电压(AC V)0.6～5.0主轨道信号缆入电压(AC V)1.7～9.8调谐区信号缆入电压(AC V)0.35～2.80主滤出 1 电压(AC mV)142～433主滤出 2 电压(AC mV)142～433调滤出 1 电压(AC mV)190～220衰耗滤波器调滤出 2 电压(AC mV)190～220主接入电压(AC mV)240～上限见调整表调接入电压(AC mV)750～850接收器轨道继电器电压(DC V)23±3编制：王宇 审核：马英男。
