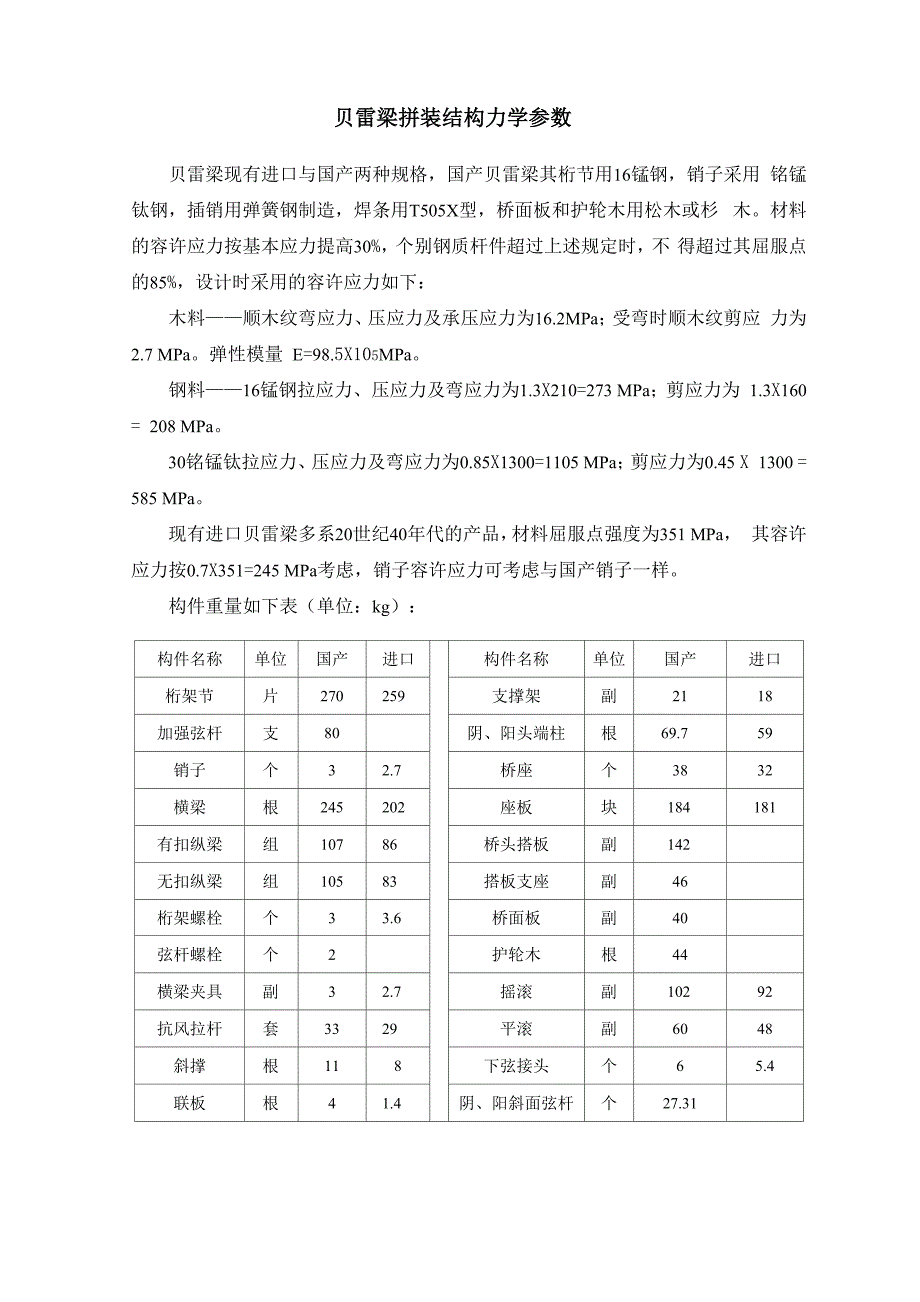

贝雷梁拼装结构力学参数贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用 铭锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉 木材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不 得超过其屈服点的85%，设计时采用的容许应力如下：木料——顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应 力为 2.7 MPa弹性模量 E=98.5X105MPa钢料——16锰钢拉应力、压应力及弯应力为1.3X210=273 MPa；剪应力为 1.3X160 = 208 MPa30铭锰钛拉应力、压应力及弯应力为0.85X1300=1105 MPa；剪应力为0.45 X 1300 = 585 MPa现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351 MPa， 其容许应力按0.7X351=245 MPa考虑，销子容许应力可考虑与国产销子一样构件重量如下表（单位：kg）：构件名称单位国产进口构件名称单位国产进口桁架节片270259支撑架副2118加强弦杆支80阴、阳头端柱根69.759销子个32.7桥座个3832横梁根245202座板块184181有扣纵梁组10786桥头搭板副142无扣纵梁组10583搭板支座副46桁架螺栓个33.6桥面板副40弦杆螺栓个2护轮木根44横梁夹具副32.7摇滚副10292抗风拉杆套3329平滚副6048斜撑根118下弦接头个65.4联板根41.4阴、阳斜面弦杆个27.31其它构件容许荷载如下：进口贝雷梁的桁架销子双剪状态容许剪力 550KN ；弦杆螺栓容许剪力150KN，容许拉力80KN；摆动滚子最大容许荷载210KN。
国产贝雷梁的栓滚最 大容许荷载250KN，平滚每一滚子最大荷载60KN；其余可参考进口贝雷的数值桁架片力学性质见下表：类型高X长(cm)弦杆截面面率F(cm2)弦杆惯矩Ix(cm4)弦杆断面率Wx(cm3)桁片惯矩Ig(cm4)桁片断面率Wo(cm3)国产150X30025.48396.679.42505003570进口154.94X304.8(61 X 120 ft)27.48382.975.2283000(6800 ft4)3910(238.6 ft4)类型桁片允许弯矩Mo(KN • m)弦杆回旋半径a =VT/Fx(cm)自由长度Ip (cm)长细比入=Ip/R纵向弯曲系数9弦杆纵向容许受压荷载(KN)国产975.03.947519.00.953663.0进口958.03.7276.220.50.948638.0另有计算简化成单杆系可采用：Ix=685.12X 10-8m4, y = 0.0028m，截面积 A =146.45 X10-4m '拼装钢桥梁几何特性表:几何特性 结构构造 f-fff 一W (cm3)J (cm4)单排单层不加强3578.5250497.2加强7699.1577434.4双排单层不加强7157.1500994.4加强15398.31154868.8三排单层不加强10735.6751491.6加强23097.41732303.2双排双层不加强14817.92148588.8加强30641.74596255.2三排双层不加强22226.83222883.2加强45962.66894382.8桁架容许内力表:桥型不加强桥梁加强桥梁容许单排双排三排双排三排单排双排三排双排三排内力单层单层单层双层双层单层单层单层双层双层弯矩(kN • m)788.21576.42246.43265.44653.21687.53375.04809.46750.09618.8剪力(kN)245.2490.5698.9490.5698.9245.2490.5698.9490.5698.9注：1、 进口贝雷截面面积等是按4ft槽钢查国外钢结构资料得出；2、 进口贝雷桁片惯矩（英制单位）转引自“贝雷桁片手册”（载1964年公路设计资料第五 期），其桁片断面率系由惯矩计算得出；3、 国产与进口桁片容许弯矩系单排单层的数值，各由其容许应力计算得出。
如规定的 容许应力与前述不同，应另行计算；4、 三排单层贝雷的容许弯矩可按单排单层的乘以3再乘以不均匀系数0.9；双排双层的 可按单排单层的乘以4再乘0.9；三排双层的可按单排单层的乘以8再乘0.8；5、 表列国产贝雷的力学性质未计入加强弦杆贝类桁架的使用手册一、主梁桁架结构主梁桁架构件有：桁架、桁架连接销及保险销、加强弦杆、弦杆螺栓、桁架螺栓6 种构件组成一）桁架1.构造桁架又上、下弦杆，竖杆和斜杆焊接而成上下弦杆的端部有阴阳接头，接头上有桁 架连接销孔桁架的弦杆由两根10号槽钢（背靠背）组合而成，在下弦杆上焊有多块带圆孔的钢板 在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔在上弦杆内还有供连接支撑架用 的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是节 间连接用的多排桁架作梁或柱使用时，必须用支撑架加固上下节桁架的接合部在下弦杆上，设有4块横梁垫板，其上方有突槽，用以固定横梁在平面上的位置，在下 弦杆的端部槽钢的腹板上还设有两个椭圆孔，供连接抗风拉杆使用桁架竖杆均用8号工字钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定 横梁时使用的桁架结构的材料为16Mn钢，每片桁架重270kg杆件名材料桥断面型式横断面面枳 (cm2)理论允许承载能力(KN)弦杆16Mn][102X12.74560竖杆16Mn工89.52210斜杆16Mn工89.52171.5。
