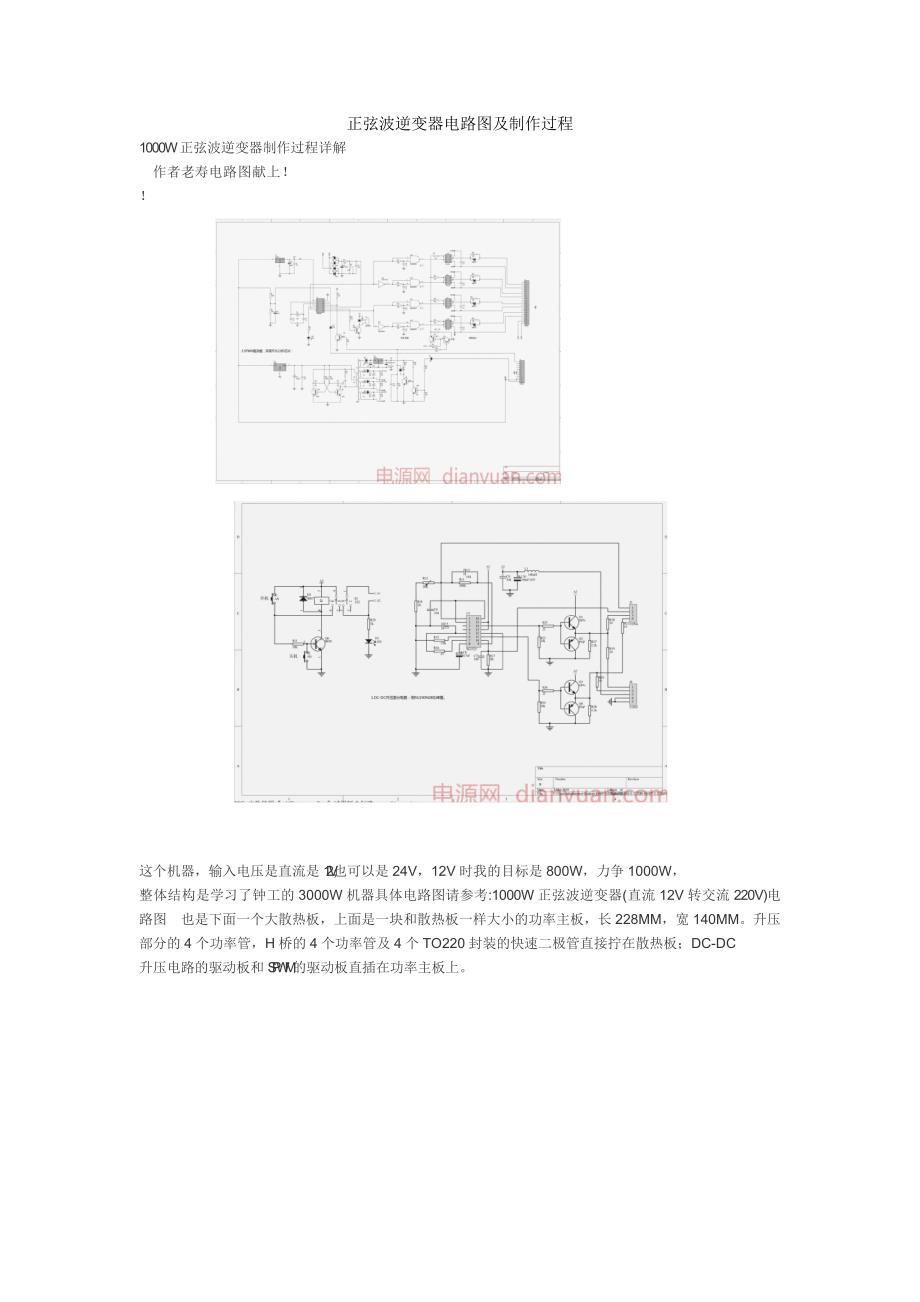

正弦波逆变器电路图及制作过程1000W 正弦波逆变器制作过程详解作者老寿电 路 图 献 上 ！！这个机器，输入电压是直流是 12V也可以是 24V，12V 时我的目标是 800W，力争 1000W，整体结构是学习了钟工的 3000W 机器具体电路图请参考: 1000W 正弦波逆变器 (直流 12V 转交流 220V)电路图 也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长 228MM，宽 140MM升压部分的 4 个功率管， H 桥的 4 个功率管及 4 个 TO220 封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和 SPWM的驱动板直插在功率主板上 因为电流较大，所以用了三对 6 平方的软线直接焊在功率板上 如 图 ：在板子上预留了一个储能电感的位置，一 般 情 况 用 准 开 环 ， 不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个 EC35 的电感 上图红色的东西，是一个 0.6W 的取样变压器，如 果用 差 分 取 样 ， 这个位置可以装二个 200K 的 降 压 电 阻 ， 取样变压器的左边， 一 个 小 变 压 器 样 子 的 是 预 留 的电 流 互 感 器 的 位 置 ， 这次因为不用电流反馈，所以没有装互感器，P CB下面直接搭通。
上面是 SPWM 驱动板的接口，4 个 圆 孔 下 面 是 装 H 桥的 4 个大功率管，那个白色的东西是 0.1R 电流取样电阻二个直径 40 的铁硅铝磁绕的滤波电感，是用 1.18 的线每个绕 90 圈，电感量约 1MH，磁环初始导磁率为 90今天把 SPWM驱动板插上去了，一开机，保护电路竟然误动作，蜂鸣器嘟嘟做响，后来请教了张工后，改了几个元件的数值，问题就解决了 开机成功了（这次居然没有炸管子） ，正弦波波形良好，我用了二个 200W 一个 150W 的灯泡做负载，电参仪上显示输出功率为 617W，算了一下，这 时 的 效 率 大 约 在 91.5-92%左右（因为空载电流稍大，有点影响效率，可惜） 本来准备明天继续加大负载到 1000W 左右，可是发现了一个问题，稳压部分不工作，调电位器没有反应，一查，发 现 是 那 个 漂 亮 的 取 样 变 压 器 竟 然 没 有 输 出 ， 郁 闷 啊 ，因 为 要 换 变 压 器，就必须把整机全部拆下来，二个小时还不一定弄得好，烦啊！下面是几张照片： 上图是整机工作时的情形 上图是装配完成的整机样子 上图是输出波形，真的很漂亮，看来TDS2285 精度不错 今天是学雷锋的日子，我的 1KW逆变器也进入了尾声阶段。
先花了近二个小时检查不稳压的原因，终于查到问题的症结，是一个 PCB 毛剌把取样变压器的次级接地了，可能是 0.6W 的变压器阻抗实在太大了，居然没有烧掉对 PCB 做了处理后，开机稳压功能就正常了，把空载输出调到230V左右，一切 OK！ 下午去买了几个灯泡，慢慢加大了负载，直加到 1000W 以上，连续工作了 30 分钟，除了高频变压器有点热，其它一切正常（散热板下面放了个小风扇） 在 1039W 输 出 时 ， 效 率 大 约 为 90%--90.5%，从变压器发热情况看，我这台机器的效率瓶颈应该在变压器或变压器磁芯，如果有质量好的变压器，效率还可以提高些 电参数仪显示 1035W，在 1035-1039 之间跳动这是 1000 多 W 输出时的波形，还是非常漂亮！1.我对前级 DC-DC 升压部分进行了调整，调 R12 使 HV 高压空载时限止在 370V，这时，空载电流从近 1A 下降到 160mA，加上 SPWM驱动板的 140mA，总共 300mA 2.试带了感性负载，手边只有一个 600W 的角向磨光机，试带了一下，发现波形和带灯泡时一样，没有出现变形毛刺等 现在正在想：哪里有 100 升 左 右 的 冰 箱 ， 试 试 能 不 能 启 动 。
今天在朋友的厂里，试了逆变器的负载能力：1.先启动一个 100 升的小冰箱，没有问题，二话没说，一下子就启动起来了- ---成功！2.接着试启动一支 1000W 的小太阳，冷阻很低的，一上电，闪了一下，我认为不行了，谁知一闪过后，竟然成功点亮了，哈哈，还不错3.又接上一个大功率的冲击电钻，启动很顺利，而且冲击时力量很足4.最 后 ， 朋 友 从 仓 库 里 拖 出 一 台 小 型 空 气 压 缩 机 ， 不 知 是 多 少 功 率 ， 一 插 上 去 ， 逆 变 器 翁 的 叫 了一 下 ， 没 有 启 动 ， 可 能 是 功 率 太 大 了 ， 相 当 于 短 路 ， 高 压 保 险 丝 烧 掉 了 ， 但 逆 变 器 没有坏 今天把 SPWM驱动板插上去了，一开机，保护电路竟然误动作，蜂鸣器嘟嘟做响，后来请教了张工后，改了几个元件的数值，问题就解决了 开机成功了（这次居然没有炸管子） ，正弦波波形良好，我用了二个 200W 一个 150W 的灯泡做负载，电参仪上显示输出功率为 617W，算了一下，这 时 的 效 率 大 约 在 91.5-92%左右（因为空载电流稍大，有点影响效率，可惜） 本来准备明天继续加大负载到 1000W 左右，可是发现了一个问题，稳压部分不工作，调电位器没有反应，一查，发 现 是 那 个 漂 亮 的 取 样 变 压 器 竟 然 没 有 输 出 ， 郁 闷 啊 ， 因 为 要 换 变 压 器，就必须把整机全部拆下来，二个小时还不一定弄得好，烦啊！ 下面是几张照片：上图是整机工作时的情形上图是装配完成的整机样子 上图是输出波形，真的很漂亮，看来 TDS2285 精度不错 今天是学雷锋的日子，我的 1KW逆变器也进入了尾声阶段。
先花了近二个小时检查不稳压的原因，终于查到问题的症结，是一个 PCB毛剌把取样变压器的次级接地了，可能是 0.6W 的变压器阻抗实在太大了，居然没有烧掉对 PCB 做了处理后，开机稳压功能就正常了，把空载输出调到 230V 左右，一切 OK！下午去买了几个灯泡，慢慢加大了负载，直加到 1000W 以上，连续工作了 30 分钟，除了高频变压器有点热，其它一切正常（散热板下面放了一个小风扇） 在 1039W 输 出 时 ， 效 率 大 约 为 90%--90.5%，从变压器发热情况看，我这台机器的效率瓶颈应该在变压器或变压器磁芯，如果有质量好的变压器，效率还可以提高些 电参数仪显示 1035W，在 1035-1039 之间跳动 这是 1000 多 W 输出时的波形，还是非常漂亮！ 1.我对前级 DC-DC 升压部分进行了调整，调 R12 使 HV 高压空载时限止在 370V，这时，空载电流从近1A 下降到 160mA，加上 SPWM驱动板的 140mA，总共 300mA 2.试带了感性负载，手边只有一个 600W 的角向磨光机，试带了一下，发现波形和带灯泡时一样，没有出现变形毛刺等。
现在正在想：哪里有 100 升 左 右 的 冰 箱 ， 试 试 能 不 能 启 动 今天在朋友的厂里，试了逆变器的负载能力：1.先启动一个 100 升的小冰箱，没有问题，二话没说，一下子就启动起来了- --成功！ 2.接着试启动一支 1000W 的小太阳，冷阻很低的，一上电，闪了一下，我认为不行了，谁知一闪过后，竟然成功点亮了，哈哈，还不错 3.又接上一个大功率的冲击电钻，启动很顺利，而且冲击时力量很足4.最 后 ， 朋 友 从 仓 库 里 拖 出 一 台 小 型 空 气 压 缩 机 ， 不 知 是 多 少 功 率 ， 一 插 上 去 ， 逆 变 器 翁的 叫 了 一 下 ， 没 有 启 动 ， 可 能 是 功 率 太 大 了 ， 相 当 于 短 路 ， 高 压 保 险 丝 烧 掉 了 ， 但 逆 变 器 没有坏 适合24V-48V电池的前级驱动板 适合6-12V电池的前级驱动板 TDS2285后级驱动板： EG8010后级驱动板： PIC16F73后级驱动板：主功率板： 电流较大，但是那是峰值电流，只在脉冲的上升和下降沿电流大其输出电流波形大概为： 上面为输出电流波形。
