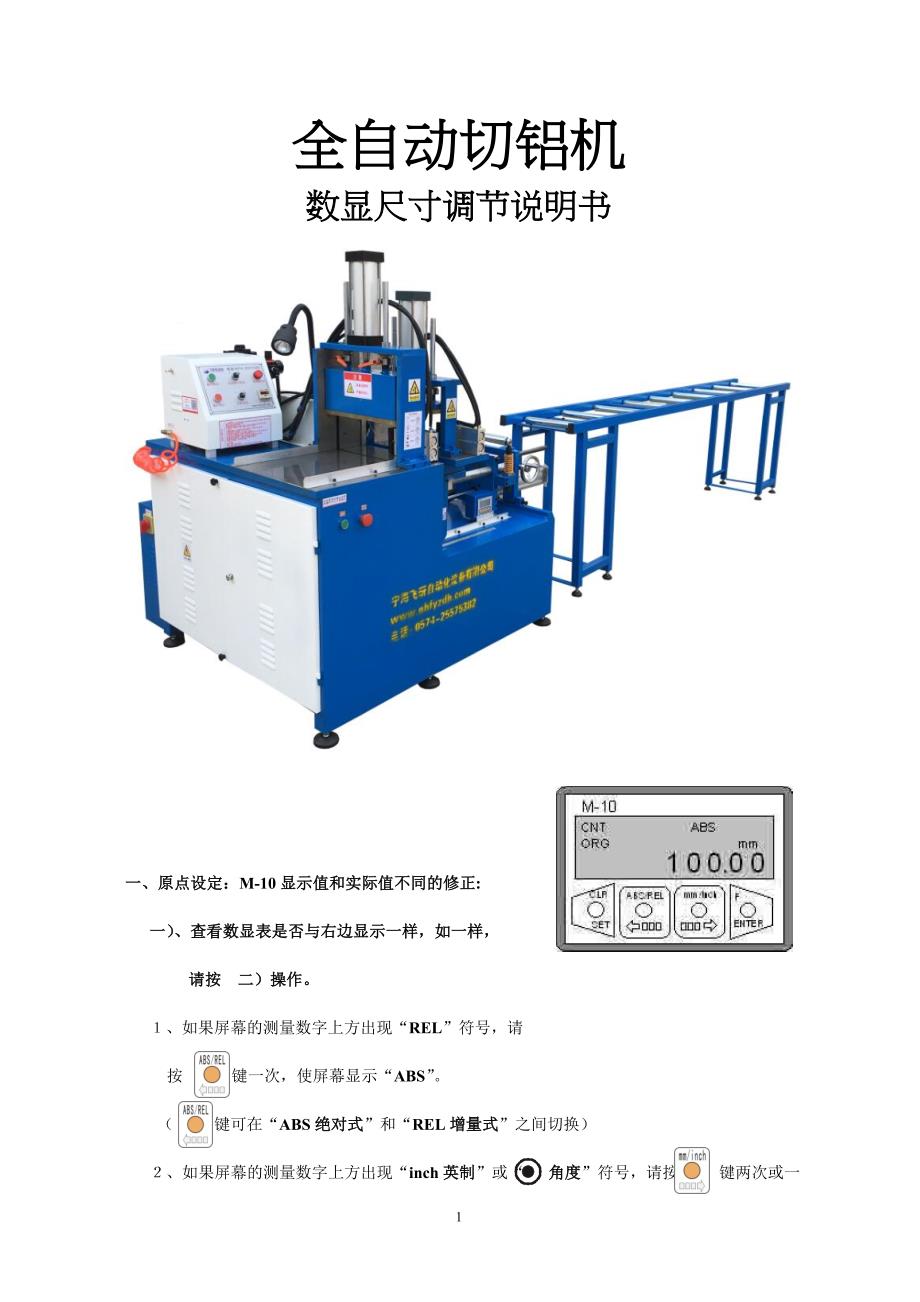

1全自动切铝机数显尺寸调节说明书一、原点设定：M-10 显示值和实际值不同的修正:一） 、查看数显表是否与右边显示一样，如一样，请按 二）操作１、如果屏幕的测量数字上方出现“REL”符号，请按 键一次，使屏幕显示“ABS” （ 键可在“ABS 绝对式”和“REL 增量式”之间切换）2２、如果屏幕的测量数字上方出现“inch 英制”或“ 角度”符号，请按 键两次或一次，使屏幕的测量数字上方显示“mm 公制” 键可在“mm 公制” 、 “inch 英制” 、 “ 角度”之间循环切换）３、如果屏幕的左上角出现：ORG0 、ORG1 、ORG2、ORG3 符号，请按如下操作：按住 键不放，屏幕右上角出现“ ”后，迅速按 键一次或数次，使屏幕显示“ORG” 此时，按 键可以在“ORG” 、 “ORG0”…“ORG3”符号间进行循环切换 ）二） 、设定实际位置值４、按住 键不放，屏幕显示“ ” ，迅速按 键一次，此时，屏幕上显示的是旧有的原点参数值，通过 或 键改变数位，修改数值按 键输入新的原点值后，按 键保存，并回到正常显示模式。
（设定原点值）三） 、调出设定值５、再按住 键不放，屏幕显示“ ”，迅速按 键一次，这时屏幕就会更新为您刚才输入的值 （显示原点值）二、数值显示不会变，比如：始终显示 10.01、10.001、按 直到屏幕显示“OrGin” 2、按 三次，屏幕显示“SETUP” ，按 两次，屏幕显示“GO ”3、移动装有 M-10 的机架，使屏幕显示 “GO――” ，直到屏幕闪烁“888888” ，然后屏幕显示“0.00”4、重新设定原点三、如屏幕左上角出现“ ”符号，说明电池快没电了，请买两节新五号电池，打开 M-103后面电池盒，先更换其中一节，然后在换另一节注意：如两节同时更换，屏幕测量值就会变为 0此时，要重新设原点四、数值显示移动距离不对，比如：移动 10mm，结果显示移动了 20mm1、按 直到屏幕显示“OrGin” 2、按 五次，屏幕显示“Lin.Corr” ，按 一次，屏幕显示“2.000000”3、按 修改数值，使“2.00000”变成“1.00000”4、按 和 可以左右移动要修改的数值；5、修改完成后，按 ，屏幕显示“Lin.Corr” ，6、按 一次，屏幕显示“SCALing” ，按 一次，屏幕显示 “diA”，按 一次，屏幕显示“rAd” ，按 一次，屏幕显示“SCALing ”；按 回到正常显示数值界面；7、重新设定原点五、改变 M-10 的计数方向方法一、把 M-10 的读头调头（反方向）安装即可方法二、调整参数1、按 直到屏幕显示“OrGin”2、按 一次，屏幕显示“dir” ，按 一次，屏幕显示“dir――”或“――dir”3、按 或 一次，使屏幕显示“――dir”或“dir――”4、按 一次，屏幕显示“dir” ，按 一次，屏幕回到正常显示数值界面5、重新设定原点六、参数锁定和键盘锁定41、按 直到屏幕显示“OrGin”2、按 二次，屏幕显示“SYS” ，按 一次，屏幕显示“0000”3、按 二次，按 一次，在按 二次，再按 二次，按 一次，屏幕显示“2201” 4、按 一次，屏幕显示“0000 ON”，左边第一个“ 0”跳动，按 一次，屏幕显示“0000 OFF”，这代表把 这个按键锁住，在正常模式下 不能用，同理，可以把 和 锁住。
（ “0000”，第一个 0 代表 ，第二个 0 代表 ，第三个 0 代表 ）5、连续按 ，使屏幕显示“dir on”，按 一次，屏幕显示“dir OFF”，通过、 和 三个按键的操作，可以把各个参数锁定，设定之后，要推出这个操作界面,如下操作：连续按 使屏幕“End SYS”，按 一次，屏幕显示“SYS” ，按 一次，屏幕回到正常操作界面6、操作键盘和参数锁定完成。
