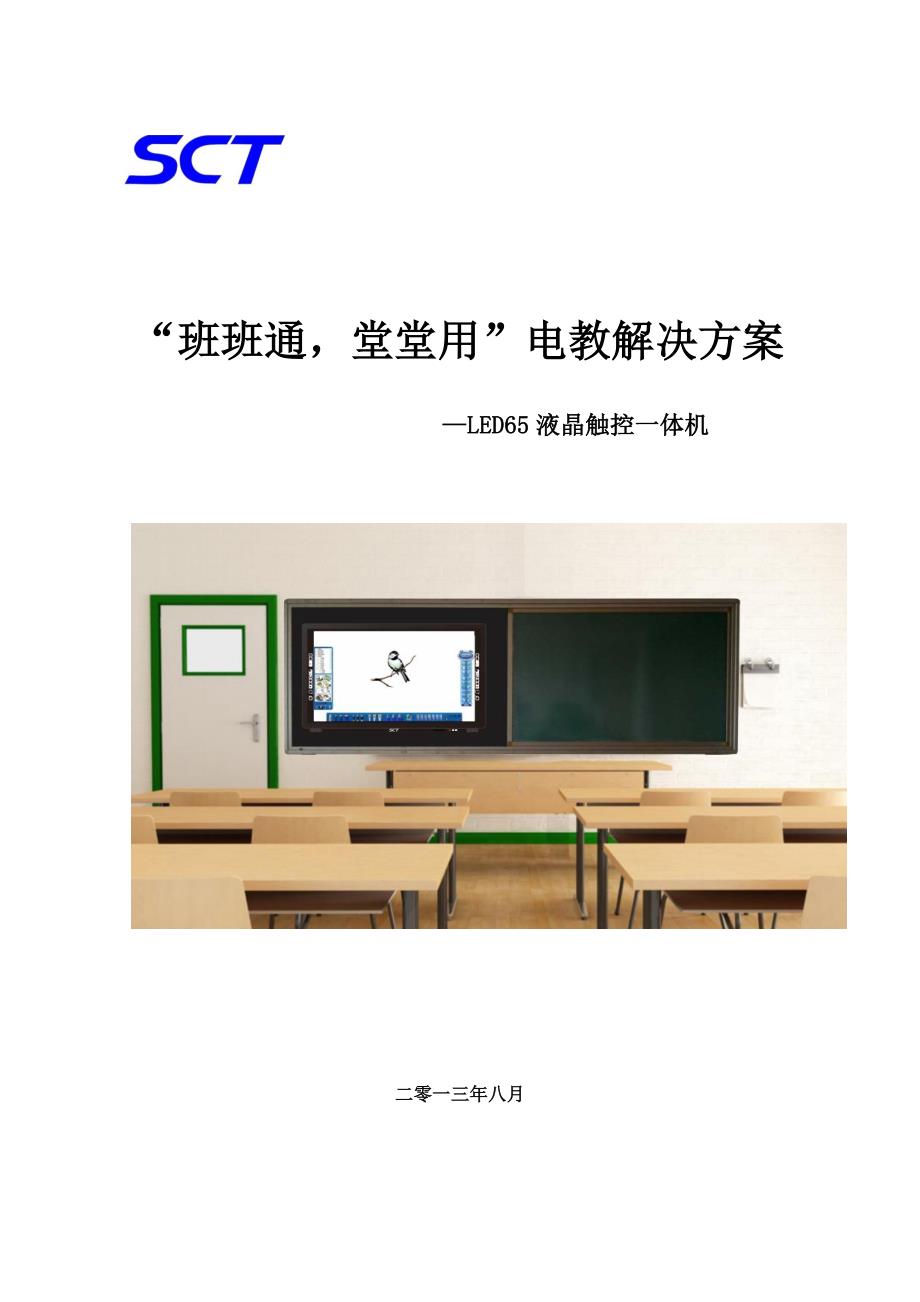

“班班通，堂堂用”电教解决方案“班班通，堂堂用”电教解决方案 ——LED65LED65 液晶触控一体机液晶触控一体机 二零一三年二零一三年八八月月一、一、 “班班通”“班班通”多媒体教室方案主要设备及多媒体教室方案主要设备及配置配置图图 LED65 液晶触控一体机 1 台 （内置电脑、电子白板） 设备专用挂架 1 个 复合推拉式黑板 1 块 = 概述：现代化高效智能的“班班通”多媒体电教室只要 1 1 台台 6565 寸液晶触控寸液晶触控一体机一体机+1 1个挂架个挂架+1 1 块推拉式黑板块推拉式黑板即可整个方案设备一体成型，安装简单方便，无须复杂的综合布线，整个教室宽敞明亮、简洁！ “班班通”多媒体教室设备配置图“班班通”多媒体教室设备配置图 电源线电源线/网线网线 多媒体讲多媒体讲台台 电源线电源线/网线从绿网线从绿 板底下通过，布线板底下通过，布线 简洁简洁 液晶触控液晶触控一体机一体机 黑板活动挡板黑板活动挡板 二、二、LED65 液晶触控液晶触控一体机一体机“班班通”“班班通”电教电教方案方案 现在正处在一个传统教学与“班班通”多媒体互动教学的过滤阶段，在不影响传统教学的同时又能拥有现代化高效智能的多媒体互动教学---推拉式黑板组合液晶触控一体机电教方案是您的最佳选择！ 整个多媒体教室只要 1 台交互式液晶触控一体机+1 个挂架+组合式推拉式黑板即可。
安装简单方便，无须复杂的综合布线，整个教室宽敞明亮、简洁！主设备交互式液晶触控机集交互式电子白板、大屏幕显示器、电视机、功放音响、电脑等功能于一体，只要 1 台一体机+挂架（或底座）即可实现大屏幕显示、交互式电子白板（人机互动功能：通过笔或手指触摸操控电脑，将平板液晶屏幕转变为电子书写板，使用者可自由书写和批注等） 、视频演示、商务娱乐、数字化教学培训/办公等功能，安装非常安装非常简单，即只要把接通电源开机即可简单，即只要把接通电源开机即可该方案可以满足大屏幕显示、电子白板互动教学培训、数字化办公、电视新闻联播、互联网信息平台等需求其内置的电子白板软件是目前倡导的互动式、无尘化教学培训、数字化办公的表现载体，更富情趣的教学、办公，极大方便使用，提高了教学与办公的效率与效果，是目前倡导的“班班通，堂堂用” 多媒体电教解决方案多媒体电教解决方案重要终端 黑板展开状态 黑板闭合状态 1 1、、多媒体教室多媒体教室实现功能实现功能 1 1）大屏幕电教显示功能：）大屏幕电教显示功能：目前最大可以做到 84 寸，现 65 寸最适合当前教学发展的需要 2 2）电子白板无尘化）电子白板无尘化互动互动教学功能：教学功能：这功能具有超前性，代表了电教发展的方向，是电教信息化提升教学效率的有效手段。
3 3）电视机功能：）电视机功能：可满足学生收看新闻联播，关注国内时事，也可以看英语频道，提高语言学习能力，或进行视频会议、教学等 4 4）功放音响功能：）功放音响功能：配合显示功能，可以方便地进行班级文化娱乐活动，如卡拉 OK 等文娱活动老师还可配置一个无线话筒进行扩音！ 5 5）中控功能：）中控功能：内置系统信号切换功能，可方便地切换任意连接的有效信号 6 6）教学资源库）教学资源库：电子白板系统中提供了丰富的教学资源库及教学工具库，可方便教学使用，提高教学效率并节省了外购费用，该项电子白板资源库提供无限期升级服务 2 2、功能特点、功能特点 1) 大屏幕高清显示、交互式电子白板、音响功放、电视机、中控功能集于一体； 2) 高清高分辨率显示（1920x1080） 、高亮度、广视角（≤179 度） ； 3) 工程级设计、外形美观、独有防尘散热设计、使用成本低，使用寿命长； 4) 多路信号输入输出，支持 VGA、HDMI、S 端子、TV 电视信号„等； 5) 整套解决方案，操作管理简单、人性化、智能化，维护容易； 6) 增强演讲培训互动性、灵活性和趣味性，提高演讲培训质量； 3 3、产品资质、产品资质 1) 符合专业类“教育系统电教产品（交互式一体机） ”ISO9001:2008 质量管理体系认证； 2) 符合“教育系统电教产品（交互式一体机） ”ISO14001:2004 环境管理体系认证证书； 3) 具有专业类 3C 认证（多媒体电视互动一体机） 4) 自主知识研发的电子白板应用软件，具有“软件产品著作权证书” ； 5) 全国电教产品（电子白板、展示、书写设备）十佳品牌； 6) 产品获得节能产品认证证书； 7) 国家政府采购节能清单目录产品； 8) 通过中央电教馆“班班通”检测入围产品； 9) 具有专业质量检测中心检测的检测报告； 10) 具有国家级 AAA 重质量守信用资格证书； 等等。
4 4、班班通多媒体教室、班班通多媒体教室系统设计的优越性系统设计的优越性 1 1））简易性：简易性：交互式液晶触控一体机集超大高清屏幕显示设备、电子白板、电视机、功放音响、中控功能等电教设备功能于一体，整个系统只要一台一体机就行了，安装、管理、维护非常简单 2 2））先进性：先进性：交互式液晶触控一体机内置目前数字化教学培训、办公发展趋势产品功能--电子白板功能，代表了数字化教学培训、办公的方向，具有超前性其对比度、亮度、灰度等级等众多指标大大超过同类产品而达到业内领先 3 3））可靠性：可靠性：交互式液晶触控一体机内置的所有设备都是 SCT 同一厂家自主研发产品，系统兼容性好，稳定性高不会产生因采用不同厂家产品而造成的不可预知的技术衔接和软件升级等问题，也不会产生售后服务相互推诿问题SCT 制造厂商已通过ISO9001:2000 质量管理体系认证，具有多年大屏幕显示器系统生产、成功运行经验 4 4））扩展性：扩展性：交互式液晶触控一体机采用先进的标准化、模块式结构设计，具有良好的扩展性和维护性，在需要增添其它功能时没有限制 5 5））高度集成：高度集成：交互式液晶触控一体机超大高清屏幕显示设备、电子白板、电视机、功放音响、中控功能等电教设备功能于一体，实现了教学培训，数字化办公功能的最大化，满足了高清大屏幕显示需要、电视机需要、电子白板无尘化、互动教学培训、数字化办公的多方面需求，功放音响功能也满足了各种文化娱乐的需要。
同时，电子白板软件内置在系统中，用户在同一个操作界面下就可以实现人机互动，并可上网下载其他远程资料及远程控制、信号调用，信号输出等扩展功能， 6 6））易维护性：易维护性：合理的性价比及维护方便是系统设计中应当考虑的重要内容LCD65 体机所选用的设备材料在兼顾优良性能的同时充分考虑经济性，具有高性能、低损耗的特点，有效地降低了系统运行中的维护费用公司在全国主要省会城市均设有技术服务中心及配件库，可确保在最短时间内对设备进行检收并保证教学的正常秩序全国全国设有设有 800800- -830830- -75827582 免费服务免费服务 三、推拉黑板三、推拉黑板方案特点方案特点 1、占地小：占地小：安装于墙面，解决了普通液晶触控一体机支架占用教室空间的弊端； 2、外形美观大方：外形美观大方：采用特制隐藏式滑动槽，滑动组件不可视，同时有效防止 推 拉板脱轨弹出，可靠性好； 3、带有自锁装置：带有自锁装置：液晶触控一体机不使用时，可以将推拉板锁定遮住电子白板达到保护液晶触控一体机的目的，在复杂的教室环境，更有效保护了液晶触控一体机； 4、一体化设计：一体化设计：与传统教学模式无缝结合，便于教室各个部位的学生观看，使教师在授课时不用再在传统书写板与液晶触控一体机之间来回切换，省时省力。
5、亲近使用者：亲近使用者：实现了教学改革的平滑过度，适合各种教学年龄段的老师，各种板面可根据需要自由组合，适合于各种教室 五五、、LED65 一体机产品特点一体机产品特点 1 1、、 超薄机身，超薄机身，工程机械级设计，采用触摸屏、电脑前维护结构工程机械级设计，采用触摸屏、电脑前维护结构 10cm 的超薄机身，高强度钣金外壳材料，百叶窗散热结构（散热防尘专用结构） ，更显产品专贵；前拆式触摸屏及模块化抽屉式结构，极大提升一体机前维护能力，在不需拆卸黑板及液晶电视一体机情况下即可实现产品前维护 2 2、接口丰富，、接口丰富，多功能、多设备一体化多功能、多设备一体化 输入端口： TV 1 路； VGA 带音频 2 路； CVBS 1 路； S-VIDEO 1 路； YPbPr/YcbCr 1 路； HDMI 2 路；USB(流媒体) 1 路；输出端口：VGA 1 路； 通讯端口：RS232、USB 1 路；LED65 交互式液晶触控一体机==显示器+功放音响+电视机+电子白板+中央控制器+屏幕，实现了众多设备功能的一体化，功能更强大 3 3、、超低功耗，防眩光钢化玻璃，节能健康环保超低功耗，防眩光钢化玻璃，节能健康环保 采用 LED 原装进口液晶屏，整机功耗小于 250W250W，待机功耗小于 0.50.5W W，达到国家一级能耗标准，极大降低液晶屏表面温度，节省能耗，极大减低使用成本（电费支出） ；屏幕外加护目防眩光钢化玻璃防护屏，防止屏幕撞陷和划伤，有效过滤交互式液晶触控一体机最刺眼的强光部分，达到更舒适的观看效果，有效防止因眼睛疲劳造成的视力下降，保护师生健康。
4 4、独有专利技术，屏幕物理快捷键功能、独有专利技术，屏幕物理快捷键功能 全球首创液晶触控一体机屏幕快捷键功能专利技术书写屏幕两侧设有物理快捷键功能，人性化设置常用电子白板功能屏幕快捷键，轻触屏幕物理快捷键图标即可启动电子白板及使用电子白板常用功能 5 5、电脑、电脑、、电视电视遥控键遥控键开关，开关，多媒体多媒体智能智能 USBUSB 接口接口 电脑、电视遥控一键开机、关机功能，所以设备同时开启或关闭，关机时不用等待也可当即切断电源，即学即会，傻瓜式操作，免培训的电教解决方案，解决了多键关机的不便，并且操作使用起来非常简单；多媒体智能 USB 接口，自动识别最后插入的 USB 信号源，直接播放 U 盘多媒体文件，例如图片、视频、文档等，极大方便教师随身使用装有课件的 U 盘 6 6、、电脑、电视模块化设计，电脑、电视功能按键、电脑、电视模块化设计，电脑、电视功能按键、USBUSB 接口前置电视机前面板接口前置电视机前面板 模块化设计，后期机器保养维护简易，即使升级设备也不影响用户连续使用，某一模块需要维护只需更换某一模块即可，电脑、电视功能按键、电脑、电视功能按键、USBUSB 接口前置电视机接口前置电视机前面板，前面板，结合交互式液晶电视一体机与推拉式黑板组合后，依然能简易操作电脑、电视开关，以及接驳使用 USB 功能。
五五、、LED65 一体机一体机与推拉黑板技术规格与推拉黑板技术规格 单侧推拉单侧推拉式式黑板黑板技术参数技术参数 液晶触控 推拉式黑 板 1 ★产品结构 左右推拉结构(内置轨道,外框和轨道一体化设计)；基本尺寸：外径 4903mm×1290mm，实际尺寸根据实际尺寸根据液晶触控一体机液晶触控一体机物理尺寸进行微调物理尺寸进行微调； 支持支持液晶触控一体机液晶触控一体机的自由拆卸，的自由拆卸，有活动的配套黑板可完全遮挡、保 护液晶触控一体机；活动黑板保护液晶触控一体机后可锁定位置； 2 书写面颜色 墨绿色、亚光 3 书写面材质 材料采用优质烤漆钢板基板厚度 0.3 ㎜，涂层硬度≥6H 无痕（莫氏）； 4 表面粗糙度 Ra 1.6-3.2＆micro:m 5 光泽度 光泽度≤6﹪没有明显眩光； 6 使用寿命 面板正常使用寿命≥10 年 7 内芯材料 采用防潮、吸音高强度泡沫，厚度≥20mm 8 ★背板 采用优质防锈热镀锌钢板，厚度≥0.23mm，流水线一次成型，设有加强 凹型龙骨，确保均布承压不低于 635N，凹型龙骨造型 9 板面与衬板粘贴 采用环保多元醇胶，30 秒钟即 100%固化定型，无辐射、无污染，剪切 强度≥0.26MPa，耐高温≥262°，耐湿度为。
