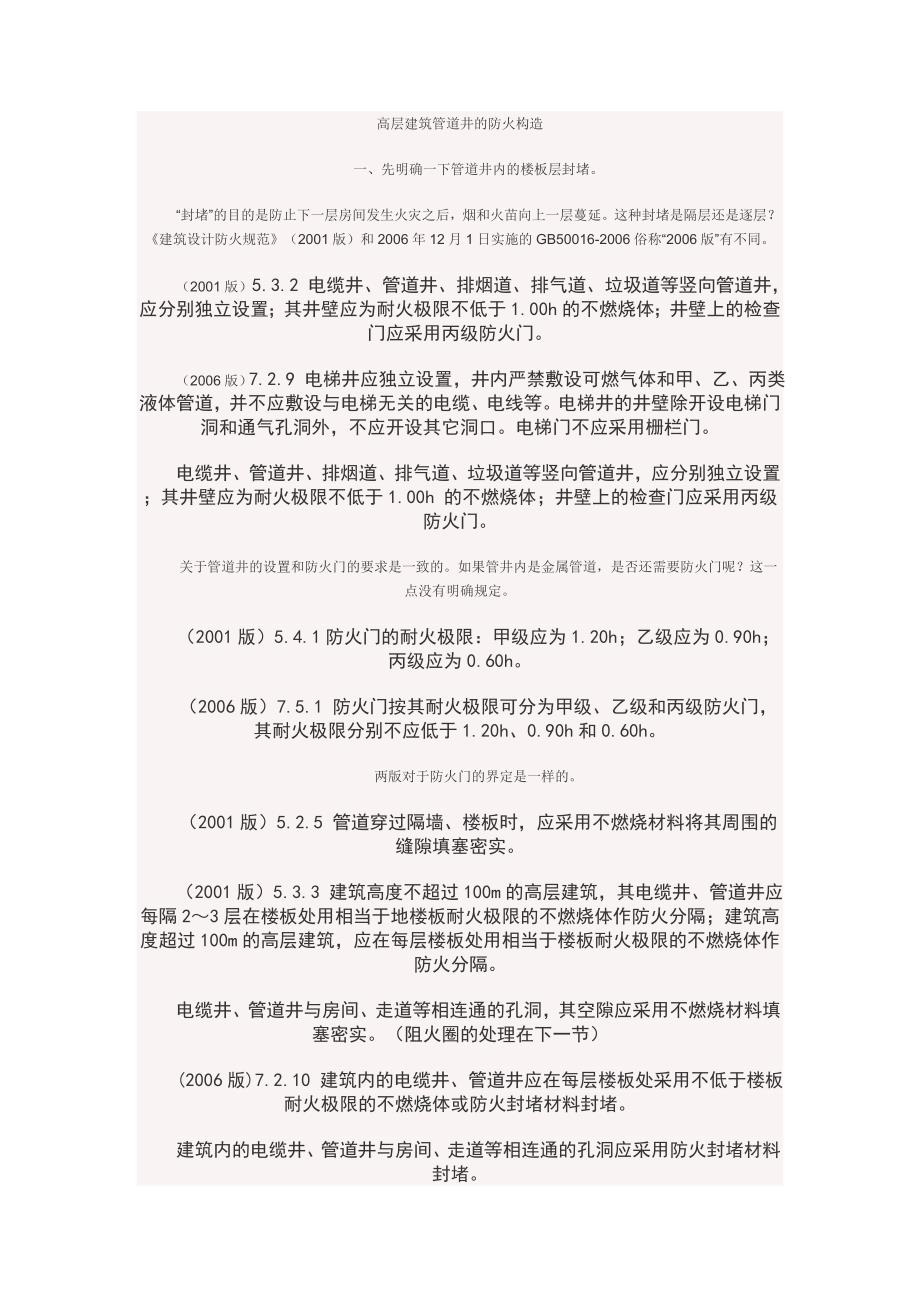

高层建筑管道井的防火构造一、先明确一下管道井内的楼板层封堵封堵”的目的是防止下一层房间发生火灾之后，烟和火苗向上一层蔓延这种封堵是隔层还是逐层？《 建筑设计防火规范 》（2001 版）和 2006 年 12 月 1 日实施的 GB50016-2006 俗称“2006 版”有不同2001 版）5.3.2 电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井，应分别独立设置；其井壁应为耐火极限不低于 1.00h 的不燃烧体；井壁上的检查门应采用丙级防火门 （2006 版）7.2.9 电梯井应独立设置，井内严禁敷设可燃气体和甲、乙、丙类液体管道，并不应敷设与电梯无关的电缆、电线等电梯井的井壁除开设电梯门洞和通气孔洞外，不应开设其它洞口电梯门不应采用栅栏门电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井，应分别独立设置；其井壁应为耐火极限不低于 1.00h 的不燃烧体；井壁上的检查门应采用丙级防火门关于管道井的设置和防火门的要求是一致的如果管井内是金属管道，是否还需要防火门呢？这一点没有明确规定2001 版）5.4.1 防火门的耐火极限：甲级应为 1.20h；乙级应为 0.90h；丙级应为 0.60h。
2006 版）7.5.1 防火门按其耐火极限可分为甲级、乙级和丙级防火门，其耐火极限分别不应低于 1.20h、0.90h 和 0.60h两版对于防火门的界定是一样的2001 版）5.2.5 管道穿过隔墙、楼板时，应采用不燃烧材料将其周围的缝隙填塞密实2001 版）5.3.3 建筑高度不超过 100m 的高层建筑，其电缆井、管道井应每隔 2～3 层在楼板处用相当于地楼板耐火极限的不燃烧体作防火分隔；建筑高度超过 100m 的高层建筑，应在每层楼板处用相当于楼板耐火极限的不燃烧体作防火分隔电缆井、管道井与房间、走道等相连通的孔洞，其空隙应采用不燃烧材料填塞密实阻火圈的处理在下一节）(2006 版)7.2.10 建筑内的电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃烧体或防火封堵材料封堵建筑内的电缆井、管道井与房间、走道等相连通的孔洞应采用防火封堵材料封堵在这里，我们知道了两版在封堵材料上的要求是一致的但是，2001 版只要求高度在 100 m 以上的建筑管道井才要求逐层封堵，而一般高层建筑是隔层封堵；2006 版则没有可选项，只要是管道井就必须层层封堵 二、关于阻火圈 这里所说的孔洞是指不封口的孔洞和塑料管道通过的孔洞。
不封口孔洞的封堵要求已经明确了，下面说一下“塑料管道通过的孔洞” 的处理方法《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 第 5.2.4 条“高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管阻火圈由阻燃膨胀剂制成的套在硬聚氯乙烯管道外壁的套圈，套圈的外皮为钢制火灾时，阻燃剂受热膨胀挤压聚氯乙烯管道，使之封堵，起到阻止火势蔓延的作用《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98 中对阻火圈的设置位置作了较为细致的规定1、立管管径大于或等于 110㎜时，在楼板贯穿部位应设置阻火圈；2、管径大于或等于 110㎜的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈；另外，高层建筑中的管道井、电气井的构造还与其井内的管道（桥架）材质有关系一般有两种管材，一种是金属的，一种是塑料的这里有区别吗?须继续研究。
