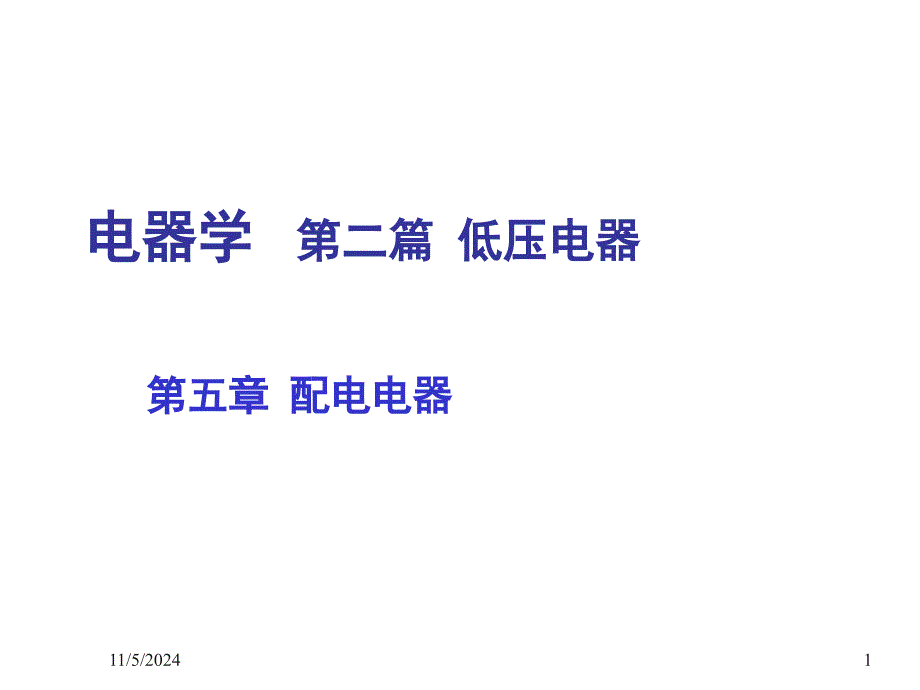

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电器学,第二篇 低压电器,第五章 配电电器,11/5/2024,1,第五章 配电电器 第一节概述,低压电器,分为,配电电器,和,控制电器,（一）配电电器,：主要用于,配电系统,，起着对线路的通断、控制、调节和保护等作用典型的电器有：,刀开关、熔断器和断路器,等二）控制电器,：主要有,接触器、控制继电器,等11/5/2024,2,第五章 配电电器 第二节刀开关和负荷开关,一.刀开关和刀形转换开关,作用：隔离电源，不频繁通断电路,400A,以下多用单极刀开关，,600A,及以上者多用双极的11/5/2024,3,一.刀开关和刀形转换开关,低压刀开关：,低压刀开关的最大特点是有一个刀形动触头，基本组成部分是闸刀（动触头）、刀座（静触头）和底板，结构如图所示HD13型低压刀开关,11/5/2024,4,胶盖闸刀开关,是使用最广泛的一种刀开关，又称,开启式负荷开关,闸刀装在瓷质底板上，每相附有保险丝、接线柱，用胶木罩壳盖住闸刀，以防止切断电源时电弧烧伤操作者胶盖闸刀开关价格便宜、使用方便，在建筑中广泛使用。
二、负荷开关,开启式负荷开关,（一）开启式负荷开关（HK）,11/5/2024,5,铁壳开关又称封闭式负荷开关，因其早期的产品都带有一个铸铁外壳，所以称铁壳开关铁壳开关,主要由触头及灭弧系统，熔断器以及操作机构三部分组成.,铁壳开关,一般用于电气照明、电热器、电力排灌等线路的配电设备中，供不频繁手动接通和分断负荷电路之用，包括用做感应电动机的不频繁起动和分断二）封闭式负荷开关（HH）,11/5/2024,6,第五章 配电电器 第三节低压熔断器,一.熔断器的结构和工作原理,结构：,熔体、绝缘管（或座）、填料,作用：短路和严重过载保护,应用：串接于被保护电路的首端,优点：结构简单，维护方便，价格便宜，体小量轻,11/5/2024,7,第五章 配电电器 第三节低压熔断器,二.熔断器的主要技术参数,1.,额定电流,：熔断器内能装入的最大熔体的额定电流一般熔体可以是多级的2.,额定电压,：指熔断器长期工作时和分断电路时能耐受的电压电压等级一般有：220、250、380、500、660、750、1000、1140V等3.,分断能力,：额定分断能力是指在规定使用条件（线路电压、功率因数或时间常数下），熔断器所能分断的预期短路电流。
多用有效值来表示4.,保护特性,：熔体通过的电流与熔断时间的关系是一种,反时限曲线,，允许一定的过载后再熔断5.,即熔体的熔化过程，主要是电流的大小与时间的积分关系11/5/2024,8,第五章 配电电器 第三节低压熔断器,三.熔断器的分类和产品,瓷插式熔断器,螺旋式熔断器,有填料式熔断器,快速熔断器,自恢复熔断器,11/5/2024,9,四、熔断器的材料与结构,（一）熔体材料：,一般有低熔点和高熔点两类,低熔点：锡、锌、铅及其合金高熔点：铜、银、铝及合金冶金效应,：,为解决高熔点金属熔体在低过载倍数时，触头温升过高的问题在高熔点金属在焊接一些低熔点的金属，使得在低过载倍数时，低熔点金属率先熔化，包在高熔点金属的外层，形成“熔剂”，使高熔点金属比较容易熔断11/5/2024,10,（二）熔体形状：,丝状（用于小电流场合）片状（用于较大电流场合）,11/5/2024,11,（四）绝缘管材料:,硬质纤维或瓷质绝缘材料制成,高的机械强度和良好的耐弧性能多用纤维管，在高温下可以产生含氢气体，有利于熄弧三）填料材料：,填料:,为了加速灭弧，提高分断能力，填料材料用石英砂,11/5/2024,12,第五章 配电电器 第三节低压熔断器,五.熔断器的选用,1.熔断器的,额定电压,应等于或大于线路的额定电压;,2.熔断器的,额定分断能力,应不小于线路中可能出现的最大故障电流;,3.随着用途的不同应选择相应的熔断器，使其保护特性能与保护的过载特性相匹配;,4.满足,选择性保护,原则;,5.保护半导体时，熔断器的 值，必须,小于保护对象,。
以及对半导体的反向重复电压与工作电流等相配合11/5/2024,13,第五章 配电电器 第四节低压断路器,一.低压断路器的工作原理与分类,低压断路器,又称低压空气开关或自动空气开关，它,具有良好的灭弧性能,，,能带负荷通断电路,，可以用于电路的不频繁操作，同时又能提供短路、过负荷和失压保护断路器主要由,触头系统、灭弧系统、脱扣器和操作机构,等部分组成，它的操作机构比较复杂，主触头的通断可以手动，也可以电动11/5/2024,14,第五章 配电电器 第四节低压断路器,二.典型结构分析,（一）万能断路器,（二）塑壳式断路器,1.普通万能式低压断路器,触头系统,主触头、辅助触头、弧触头，在电路中它们是并联的合闸时：弧辅主,分闸时：主辅弧,灭弧系统,多采用栅片灭弧,操作机构和自由脱扣机构,操作机构是实现操作手柄或触头用的脱扣器:,脱扣器是断路器的感受元件，当电路发生故障或需要分断时，脱扣器接受信号并动作，通过自由脱扣机构使断路器分闸11/5/2024,15,万能式低压断路器结构图,11/5/2024,16,第五章 配电电器 第四节低压断路器,11/5/2024,17,第五章 配电电器 第四节低压断路器,操作机构和自由脱扣机构,操作机构是实现操作手柄或触头用的。
自由脱扣：指主电路出现故障电流时，不论操作手柄在何位置，触头均能迅速自动分断电路脱扣器:,脱扣器是断路器的感受元件，当电路发生故障或需要分断时，脱扣器接受信号并动作，通过自由脱扣机构使断路器分闸11/5/2024,18,第五章 配电电器 第四节低压断路器,为了得到不同的保护特性，断路器应该有不同的脱扣器：,失压脱扣器,：用于失压保护分励脱扣器,：有电压线圈的电磁铁，可实现远程操作半导体脱扣器,：采用半导体技术来进行检测，比较等来实现动作保护11/5/2024,19,第五章 配电电器 第四节低压断路器,11/5/2024,20,第五章 配电电器 第四节低压断路器,2.万能式限流断路器,触头斥开先于自由脱扣机构11/5/2024,21,第五章 配电电器 第四节低压断路器,（二）塑壳式断路器,1.普通式;,2.限流式11/5/2024,22,塑壳式低压断路器原理图,1主触头2自由脱扣器,3过电流脱扣器 4分励脱扣器,5热脱扣器6失压脱扣器,7按钮,11/5/2024,23,塑壳式低压断路器原理图,1主触头2自由脱扣器3过电流脱扣器4分励脱扣器,5热脱扣器6失压脱扣器 7按钮,线路短路或严重过载保护,11/5/2024,24,塑壳式低压断路器原理图,1主触头2自由脱扣器3过电流脱扣器4分励脱扣器,5热脱扣器6失压脱扣器 7按钮,远距离跳闸，对电路不起保护作用,11/5/2024,25,塑壳式低压断路器原理图,1主触头2自由脱扣器3过电流脱扣器4分励脱扣器,5热脱扣器6失压脱扣器 7按钮,线路过载保护,11/5/2024,26,塑壳式低压断路器原理图,1主触头2自由脱扣器,3过电流脱扣器 4分励脱扣器,5热脱扣器6失压脱扣器,7按钮,电动机的失压保护,11/5/2024,27,第五章 配电电器 第四节低压断路器,三.低压断路器的主要技术参数,（一）额定电压,交流：220、380、660、1140V（50Hz）,直流：110、220、440V,（二）额定电流,是指过电流脱扣器的电流,（三）额定短路分断能力,指断路器在规定的使用条件下，分断预期短路电流的能力。
一般以有效值来表示四）额定短路接通能力,是指断路器在规定的工作电压、功率因数（或时间常数）下能够接通的适中电流，一般以最大预期电流峰值表示五）额定短时耐受电流,是指断路器处于合闸状态下，短时耐受一定时间短路电流的能力主要指电动力效应和热效应六）保护特性与寿命,与配电用以及电动机保护的具体情况而定对漏电流有特殊的断路器寿命主要包括：机械寿命和电寿命11/5/2024,28,第五章 配电电器 第四节低压断路器,四.低压断路器的选用,1.断路器的,额定工作电压,等于或大于线路的额定电压;,2.断路器的,额定工作电流,等于或大于线路计算负载电流;,3.断路器的,额定短路通断能力,等于或大于线路中可能出现的最大短路电流;,4.断路器的,过电流脱扣器的额定电流,等于或大于负载工作电流;,5.断路器的,欠电压脱扣器的额定电压,等于线路的额定电压;,6.按不同的要求来选择断路器的种类;,7.注重,上、下级之间的时间、电流特性等,配合;,8.与熔断器配合使用时，熔断器一般做为断路器的后备使用11/5/2024,29,漏电保护断路器,用途:,防止用电设备发生漏电及人体触电等事故,分类:,电磁式电流动作型、电压动作型和晶体管电流动作型,第五章配电电器 第五节 漏电保护开关和漏电保护断路器,11/5/2024,30,事故时,三相电流的相量和不再等于零,而为,I,e,I,e,在磁路中产生交变磁通,3,有半个周期在方向上与磁通,1,相反,I,e,达到一定值时,衔铁上的脱扣指使脱扣机构动作，断路器断开主电路,主触点,零序电流互感器,脱扣器,11/5/2024,31,小结：,刀开关、熔断器和断路器,等工作原理。
11/5/2024,32,。
