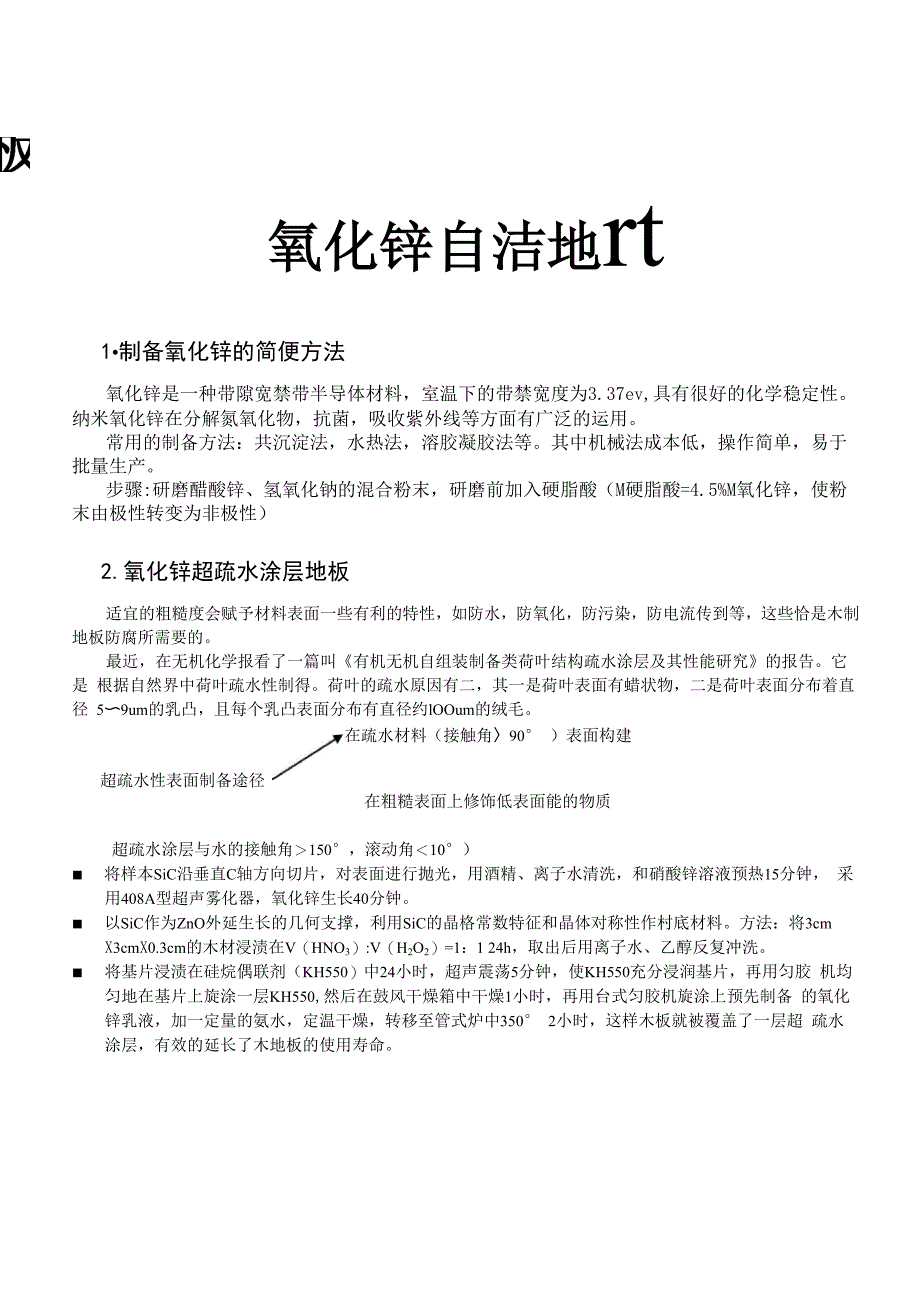

氧化锌自洁地rt1•制备氧化锌的简便方法氧化锌是一种带隙宽禁带半导体材料，室温下的带禁宽度为3.37ev,具有很好的化学稳定性 纳米氧化锌在分解氮氧化物，抗菌，吸收紫外线等方面有广泛的运用常用的制备方法：共沉淀法，水热法，溶胶凝胶法等其中机械法成本低，操作简单，易于 批量生产步骤:研磨醋酸锌、氢氧化钠的混合粉末，研磨前加入硬脂酸（M硬脂酸=4.5%M氧化锌，使粉 末由极性转变为非极性）2.氧化锌超疏水涂层地板适宜的粗糙度会赋予材料表面一些有利的特性，如防水，防氧化，防污染，防电流传到等，这些恰是木制 地板防腐所需要的最近，在无机化学报看了一篇叫《有机无机自组装制备类荷叶结构疏水涂层及其性能研究》的报告它是 根据自然界中荷叶疏水性制得荷叶的疏水原因有二，其一是荷叶表面有蜡状物，二是荷叶表面分布着直径 5〜9um的乳凸，且每个乳凸表面分布有直径约lOOum的绒毛超疏水性表面制备途径在疏水材料（接触角〉90° ）表面构建在粗糙表面上修饰低表面能的物质超疏水涂层与水的接触角＞150°，滚动角＜10°）■ 将样本SiC沿垂直C轴方向切片，对表面进行抛光，用酒精、离子水清洗，和硝酸锌溶液预热15分钟， 采用408A型超声雾化器，氧化锌生长40分钟。
■ 以SiC作为ZnO外延生长的几何支撑，利用SiC的晶格常数特征和晶体对称性作村底材料方法：将3cm X3cmX0.3cm的木材浸渍在V（HNO3）:V（H2O2）=1：1 24h，取出后用离子水、乙醇反复冲洗■ 将基片浸渍在硅烷偶联剂（KH550）中24小时，超声震荡5分钟，使KH550充分浸润基片，再用匀胶 机均匀地在基片上旋涂一层KH550,然后在鼓风干燥箱中干燥1小时，再用台式匀胶机旋涂上预先制备 的氧化锌乳液，加一定量的氨水，定温干燥，转移至管式炉中350° 2小时，这样木板就被覆盖了一层超 疏水涂层，有效的延长了木地板的使用寿命Cassie 方程：Cos B 二f X cos B'+ f - 1f=溶液与固体的接触面积*总接触面积0、0 '分别表示表观接触角，表征接触角Cassie认为：粗糙度超过一定数值，液滴在表面的接触就由全润湿的单一液相接触转变为复合接触，液体 无法填充粗糙表面的细微空间，从而提高了涂层的疏水性KH550键连接作用是形成乳凸的主要原因KH550首先水解成三个硅醇，其一与基片表面的羟基键和， 另外两个间缩合，形成球状团聚结构，偶联剂末端的NH2与SiC相键合，形成球状乳凸结构。
