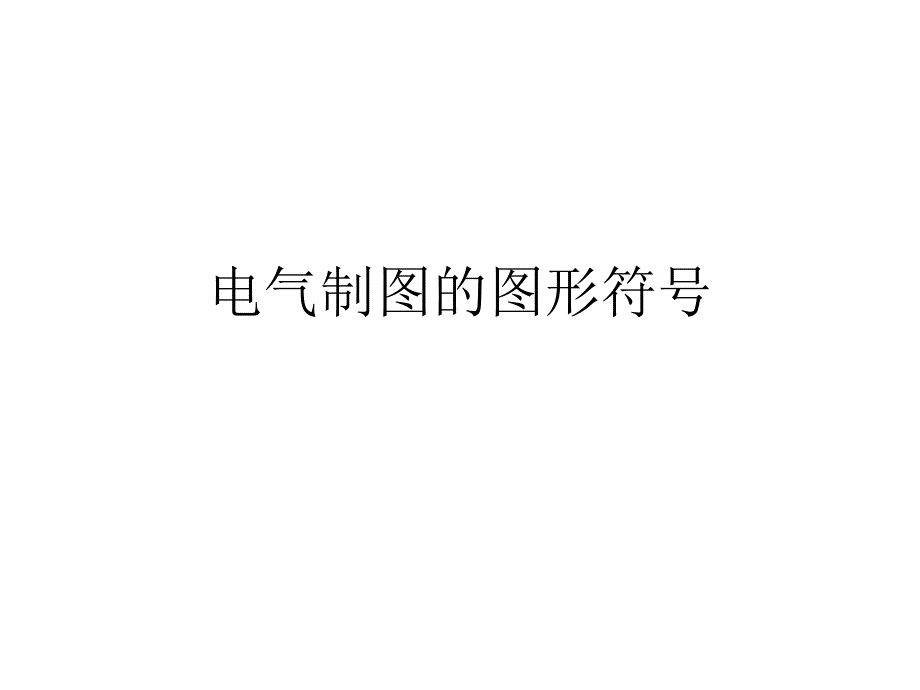

电气制图的图形符号 连接导线 导线连接 机械连接 过电流电器符号—自动断路器 自动断路器 熔断器一般符号 时间继电器—得电延时 时间继电器—失电延时 时间继电器—得电失电延时 接触器线圈 接触器线圈触点 过电流继电器线圈和触点 欠电流继电器线圈和触点 过电流、过热的连锁触点 自动复位的开关触点闭合图表 主令控制器触点闭合图表 凸轮控制器触点闭合图表 对称电阻 不对称电阻 自动复位的按钮的画法 常开、常闭触点绘制方法•正常初始位置不受外力作用的触点，一律绘制成：左开右闭或下开上闭； 开关触点 各个元器件按以下规定的工作状态绘制•继电器、接触器处于非激励状态； •用一位数字标记主触点：1、2，3、4，5、6常开、常闭同样标记•用两位数字标记辅助触点：个位为功能数字，十位为顺序数字•功能数字：常开触点（动合触点）标记为3、4，常闭触点（动断触点）标记为1、2•常开触点（动合触点）标记为13、14；23、24，33、34---继电器接触器的触点 辅助常开触点（动合触点）标记为13、14；23、24，33、34--- •辅助常开触点（动合触点）标记为13、14；23、24，33、34--- •辅助常闭触点（动断触点）标记为1、2。
11、12；21、22，31、32--- •特殊功能时用辅助常闭触点（动断触点）标记为5、6•标记为15、16；25、26，35、36---特殊功能时用辅助常开触点（动合触点）标记为7、8•标记为17、18；27、28，37、38--- 制动器符号 制动器符号 电动机的符号 变压器符号 变压器符号 自耦变压器符号 隔离变压器在隔离变压器在设备或说明书上使用的符号 安全隔离变压器安全隔离变压器在在设备或说明书上使用的符号 Ⅲ类手提钨丝行灯用变压器在在设备或说明书上使用的符号 。
