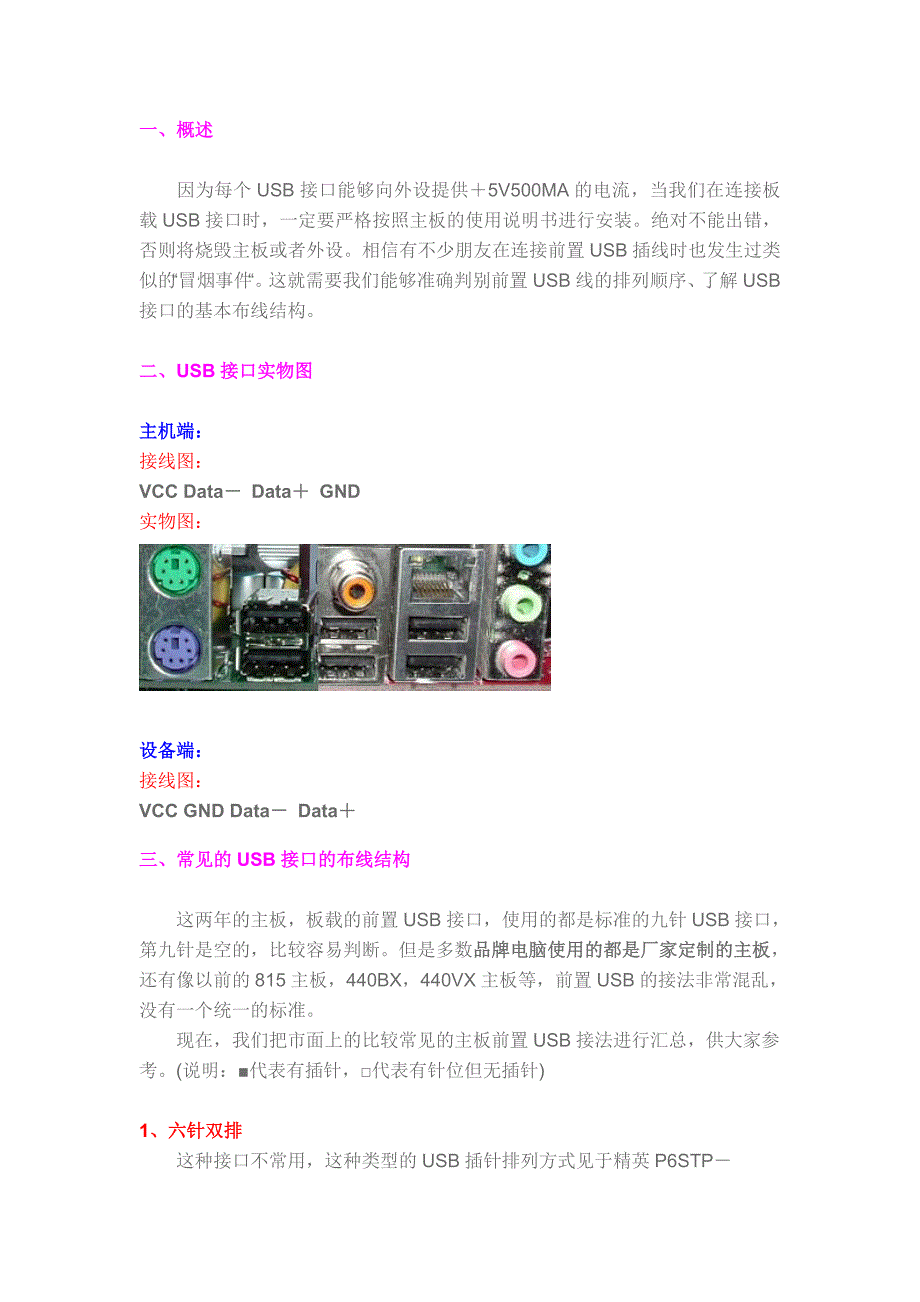

一、概述因为每个 USB 接口能够向外设提供+ 5V500MA 的电流,当我们在连接板载 USB 接口时,一定要严格按照主板的使用说明书进行安装绝对不能出错,否则将烧毁主板或者外设相信有不少朋友在连接前置 USB 插线时也发生过类似的“冒烟事件“ 这就需要我们能够准确判别前置 USB 线的排列顺序、了解USB 接口的基本布线结构二、USB 接口实物图主机端:接线图: VCC Data- Data+ GND实物图:设备端:接线图:VCC GND Data- Data+三、常见的 USB 接口的布线结构这两年的主板,板载的前置 USB 接口,使用的都是标准的九针 USB 接口,第九针是空的,比较容易判断但是多数品牌电脑使用的都是厂家定制的主板,还有像以前的 815 主板,440BX ,440VX 主板等,前置 USB 的接法非常混乱,没有一个统一的标准现在,我们把市面上的比较常见的主板前置 USB 接法进行汇总,供大家参考说明: ■代表有插针,□代表有针位但无插针)1、六针双排这种接口不常用,这种类型的 USB 插针排列方式见于精英P6STP-FL(REV:1.1) 主板,用于海尔小超人 766 主机。
其电源正和电源负为两个前置 USB 接口共用,因此前置的两个 USB 接口需要 6 根线与主板连接,布线如下表所示■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的 P4VXMS(REV:1.0) 主板等该主板还提供了标准的九针接法,这种作法是为了方便 DIY 在组装电脑时连接容易■VCC■DATA-■DATA+□NUL■GND ■GND□NUL■DATA+■DATA-■VCC微星 MS-5156 主板采用的前置 USB 接口是八针互反接法虽然该主板使用的是 Intel 430TX 芯片组,但首先提供了当时并不多见的 USB1.0 标准接口两个,只不过需要使用单独的引线外接由于该主板的 USB 供电采用了限流保护技术,所以即使我们把 USB 的供电线接反,也不会导致主板无法启或烧毁USB 设备的情况产生■VCC■DATA-■DATA+■GND■GND■DATA+■DATA-■VCC以下这种接口比较常见,多使用于 815,或 440BX 较早的主板上■VCC■DATA+■DATA-■GND■VCC■DATA+■DATA-■ GND以下这种接口现在不多见,也见于 2001,2002 年时期的主板上。
■VCC■DATA-■DATA+□NUL■GND■VCC■DATA-■DATA+□NUL■GND3、九针双排这种前置 USB 接口最常见,大多数主板都使用这种接口,有的还带有插槽来限位如:精英 P6IEA,INTEL D845GLVA 主板,L4IBMGL2(REV:1.0B),精英 865PE-A(REV:2.0),捷波 P4X400DA 主板,捷波 JP4MFM■VCC■DATA-■DATA+■GND■NC■VCC■DATA-■DATA+■GND□NUL有的主板的第十针也接地了,但这对性能改变不大,也没有多大差别,可以接也可以不接■VCC■DATA-■DATA+■GND■GND■VCC■DATA-■DATA +■GND□NUL有的主板上不但带有限位设计,同时也明确标明了每一根针的定义,如微星 MS-845GLML 主板捷波生产的几款主板的前置 USB 接口虽然也是九针,但空针的位置有所有同和其他厂家有点特殊,空针的位置正好相反,如845GPRO,845DBA,845DBAR2 等主板,空针的位置正好是第十针,而非第九针精英 L4S5M 主板也是九针前置 USB 接口,但空针的位置是第七针,同时第四针是不使用的,两个 USB 接口的正好互反。
对于互反的 USB 接口,我们一定要注意不能接错,因为这种情况因为我们接对了一个,往往按经验来判断连接另一个,造成部件损坏■GND■NC■DATA+■DATA-■VCC■VCC■DATA-■DATA +□NUL■GND4、十针双排精英 P6STM 主板,神舟电脑使用的 FC-810T 主板使用十针双排 USB 接口,第九,十两名为闲置插针,两个 USB 接口的接法相同■VCC■DATA-■DATA+■GND■NC■ VCC■DATA-■DATA +■GND■NC像微星 845 Ultra VER:1 主板,虽然使用的也是十针双排接法,但两组USB 接法相反,并且使用了双地线■VCC■DATA-■DATA+■GND■GND■GND■GND■DATA+■DATA-■ VCC微星 815E PRO(VER:1)N1996■VCC■DATA-■DATA+■GND■NC■NC■GND■DATA+■DATA-■VCC5、十五针双排这种接口不多见,见于佰钰 P4X266(PR22- S),硕泰克 SL-65KV2 主板上面,虽然插针多,但 USB 接口也只是两个,多余的上面一排都是地线,是为了减少 USB 线间的干扰,提高工作性能设计的。
■GND NULL■GND■GND■GND■GND■GND■GND■VCC■DATA-■DATA+■GND■VCC■DATA-■DATA+■GND实物: 以下这种接口不多见,多见于一些 OEM 主板上面■GND ■GND■DATA+■DATA-■VCC□NUL■DATA+■GND■VCC■DATA-■DATA+■GND■GND□NUL■VCC■DATA-6、四针单排见于华硕 CUSL2-C(REV:1.02) ,三帝 P651ML,精英 L4VXA2 等主板■VCC■DATA+■DATA-■GND□NUL四、机箱端的接法目前市场上销售的 DIY 机箱的 USB 接头也有两种,一种是散的,一种是组合的,分别对应使用于非标 USB 接口和标准 USB 接口1、散线接头 2、标准组合接头 一般情况下,机箱使用的 USB 接头都使用 4 种不同颜色的线来使用之区别,其中黑色线为地线(GND),红色线为电源正级 (VCC 或+5Volt) ,白色线为数据负线(USB Port- 或 Data-),绿色线为数据正线(USBPort+或 Data+)无论是散头接法还是组合接法,我们一定确定我们的安装正确无误后(特别是电源正负的接法),才能加电试机,否则就必须使用万用表来帮助我们判断板载 USB 插针的正确接法。
五、USB 接口的供电方法1、采用+5VSB 或+5V 供电一些低端主板生产厂家出于生产成本的考虑,有的是直接使用开关电源送出的+5VSB 或+5V 供电,其间有一个或根本没有保险电源或限流电阻这样做的话会导致如是 USB 接口或 USB 外设出现故障时会造成主机不能加电或无法启动如果是主机正在工作时插入了问题 USB 外设就会导致主板立即重启中档主板的生产厂家多数都在 USB 供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作,避免受到热插拔 USB 外设时出现死机或重启现象如下图因为生产厂家采用简单供电,导致供电回路中的滤波电感比较严重的烧毁 因为后置 USB 接口与键盘接口相近,所以大部分主板在设计时都采用了后置 USB 接口和键鼠一起供电的做法,在键盘接口附近一般会有一个 JB1 跳线,用户可以选择是使用+5VSB(可以提供键鼠开机功能,网络唤醒功能,但电流较小,无法满足移动硬盘供电)供电;或者是使用+5V 电源供电(提供电流较大,但无法键鼠开机)不过一些主板在设计时就取消了跳线,所以当电脑关机时键鼠灯常亮,这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电像映泰 KBNHAG 主板为了使用主板后置 USB 接口的供电更稳定,把键鼠和 USB 供电进行了分离。
2、采用+5V 电源通过限流 IC 供电或使用电源管可控供电 这种设计一般见于中高档主板,在 USB 供电回路中有电容滤波,保险电阻,限流 IC 或功率电源管,这种设计可以保证主板的每个 USB 接口向外设提供最大 500MA 的供电电流,同时当外设短路时,限流 IC 会自动切断 USB 接口的供电,保证主机正常稳定的工作不过,因为最大供电电流只有 500MA,所以当我们使用移动硬盘时,往往就会出现无法认盘,认盘后文件读取不易,只能拷贝小文件不能拷贝大文件,拷贝文件容易死机等情况六、注意事项六针的 USB 接口,其中的电源正和电源地是共用的九针和十针的 USB接口,第九针为空,是为了定位,防止 USB 接口反接,造成烧主板的情况如果我们在判断时有疑问,我们还可以通过万用表辅助判断,以确定连接准确无误华硕主板接线方法 华硕主板接线方法很多朋友装机的时候会优先考虑华硕的主板,但是华硕的主板接线的规律一般和前一页我们讲到的不太一样,但是也非常具有代表性,所以我们在这里单独提出来讲一下非太平洋网图片,内容及服务网络与本站无关非太平洋网图片,内容及服务网络与本站无关 上图就是华硕主板这种接线的示意图(红色的点表示没有插针),实际上很好记。
这里要注意的是有些机箱的 PLED 是 3Pin 线的插头,但是实际上上面只有两根线,这里就需要连接到 3Pin 的 PLED 插针上,如上图的虚线部分,就是专门连接 3Pin 的 PLED 插头的下面我们来找一下这个的规律首先,SPEAKER 的规律最为明显,4Pin 在一起,除了插 SPeaker其他什么都插不了所以以后看到这种插针的时候,我们首先确定 SPeaker 的位置然后,如果有 3Pin在一起的,必然是接电源指示灯,因为只有电源指示灯可能会出现 3Pin;第三,Power 开关 90%都是独立在中间的两个 Pin,当然也可以自己用导体短接一下这两个 pin,如果开机,则证明是插 POWER 的,旁边的 Reset 也可以按照同样的方法试验剩下的当然是插硬盘灯了,注意电源指示灯和硬盘工作状态指示灯都是要分正负极的,实际上插反了也没什么,只是会不亮,不会对主板造成损坏● 其他无规律主板的接线方式:非太平洋网图片,内容及服务网络与本站无关除了前面我们讲到的,还有一些主板的接线规律并不太明显,但是这些主板都在接线的旁边很明显的标识除了接线的方法(实际上绝大多数主板都有标识),并且在插针底座上用颜色加以区分,如上图。
大家遇到这样主板的时候,就按照标识来插线就可以了看到现在,相信你已经明白了装机员用钥匙开机的秘密了吧,实际上也就是 POWER 相应的插针进行短接,很简单●前置 USB前置 USB 的接线方法实际上非常简单,现在一般的机箱都将前置 USB 的接线做成了一个整体,大家只要在主板上找到相应的插针,一起插上就可以了一般来说,目前主板上前置 USB 的插针都采用了9Pin 的接线方式,并且在旁边都有明显的 USB 2.0 标志非太平洋网图片,内容及服务网络与本站无关非太平洋网图片,内容及服务网络与本站无关要在主板上找到前置 USB 的插针也非常简单,现在的主板一般都有两组甚至两组以上的前置 USB 插针(如上图),找前置 USB 的时候大家只要看到这种 9pin 的,并且有两组/两组以上的插针在一起的时候,基本上可以确定这就是前置 USB 的插针,并且在主板附近还会有标识非太平洋网图片,内容及服务网络与本站无关现在一般机箱上的前置 USB 连线搜是这样整合型的,上面一共有 8 根线,分别是VCC、Data+、Data-、GND,这种整合的就不用多说了,直接插上就行如果是分开的,一般情况下都本着红、白、绿、黑的顺序连接。
如上图这根线,虽然是整合的,但同样是以红白绿黑的排序方式●前置音频连接方法由于前置音频是近两年才开始流行起来的,别说是用户了,就连很多装机的技术员都不太会连接前置音频的线,甚至还有不少 JS。
