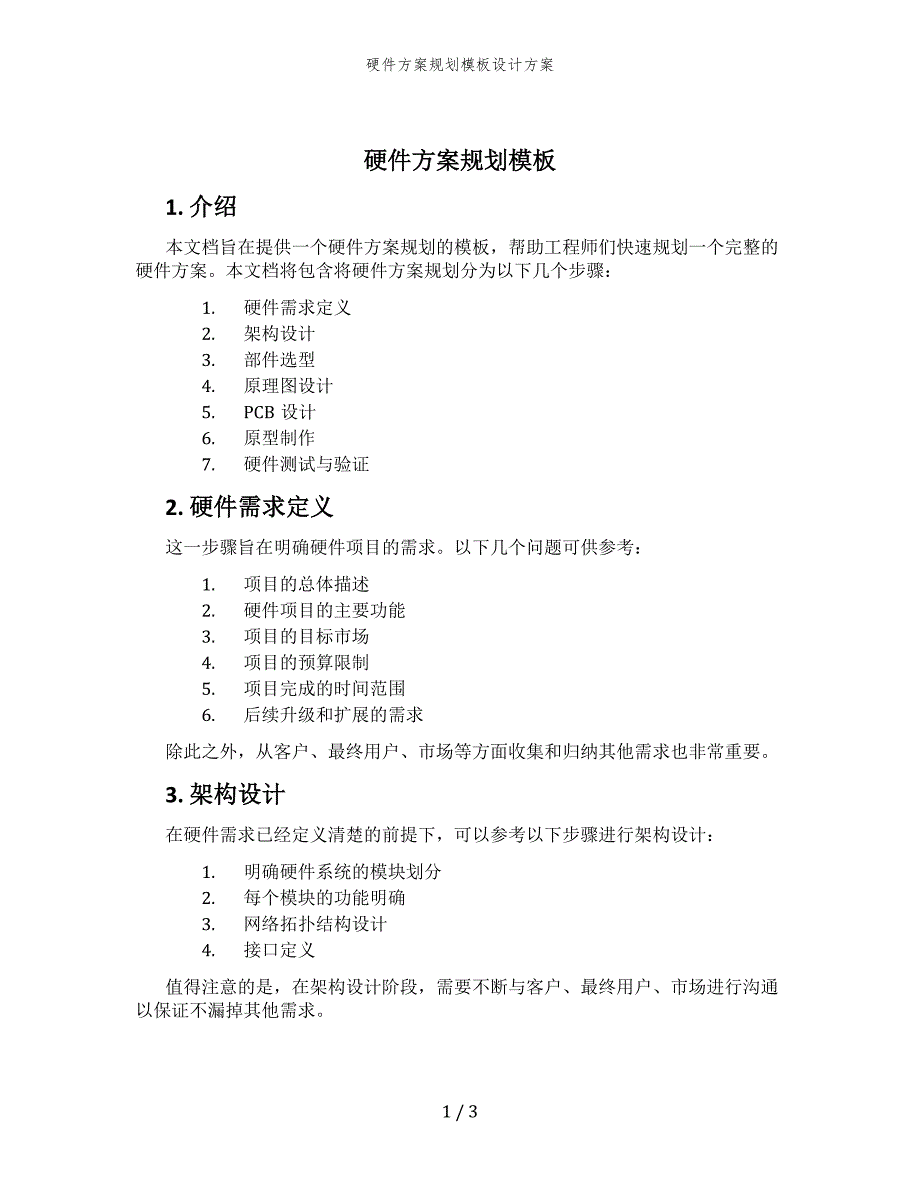

硬件方案规划模板设计方案硬件方案规划模板1. 介绍本文档旨在提供一个硬件方案规划的模板，帮助工程师们快速规划一个完整的硬件方案本文档将包含将硬件方案规划分为以下几个步骤：1. 硬件需求定义2. 架构设计3. 部件选型4. 原理图设计5. PCB设计6. 原型制作7. 硬件测试与验证2. 硬件需求定义这一步骤旨在明确硬件项目的需求以下几个问题可供参考：1. 项目的总体描述2. 硬件项目的主要功能3. 项目的目标市场4. 项目的预算限制5. 项目完成的时间范围6. 后续升级和扩展的需求除此之外，从客户、最终用户、市场等方面收集和归纳其他需求也非常重要3. 架构设计在硬件需求已经定义清楚的前提下，可以参考以下步骤进行架构设计：1. 明确硬件系统的模块划分2. 每个模块的功能明确3. 网络拓扑结构设计4. 接口定义值得注意的是，在架构设计阶段，需要不断与客户、最终用户、市场进行沟通以保证不漏掉其他需求4. 部件选型在硬件架构初步确定后，可以根据架构的要求进行部件的选型部件的选型包括但不限于以下几个方面：1. 模块的功能与要求2. 性能要求3. 可靠性要求4. 可行性以及成本等在选型之前，可以进行相关实验或调研来获得更好、更全面、更合适的部件选型记录和参考文献。
5. 原理图设计在选型的基础上，可以进行原理图设计原理图是整个硬件系统的主要指导方案，因此非常重要在进行原理图设计的过程中，需要特别注意以下几个方面：1. 合理布局，尽量降低干扰2. 涉及到的信号调试3. 监测和控制4. 嵌入式的各个设备的连接6. PCB设计在原理图已经设计好的前提下可以进行PCB的设计PCB设计过程的首要任务是将原理图转化为PCB布局图在布局图的设计过程中，需要考虑以下几个问题：1. 电源线、晶体管、晶体谐振器等的布局2. 分析每个部分的完成时间和协调3. PCB布局的完整性，尽量降低系统噪声4. PCB布局的美观度和紧凑性PCB布局完成后，对布局的检查和自动布线将会更加方便7. 原型制作在PCB布局图确认之后，就可以将设计的电路板制作出来制作的过程可以分为以下几个步骤：1. 将零件统一搭配2. 制定生产计划3. 制定电路板测试计划4. 执行测试计划，建立所有电路板的初始数据库以下指导可能有助于优化原型制作的过程:1. 草图或初始版本中可以使用可编程物料例如FPGA2. 测试与调试8. 硬件测试与验证制作的原型需要进行硬件测试与验证硬件测试与验证包括以下几个步骤：1. 测试软件的正确性2. 硬件板外接电路的正确性3. 系统集成测试4. 基本的系统完整性测试如果测试的结果与预期结果相符，就可进入到生产的准备工作阶段。
否则，就需要的进一步的调试和测试3 / 3。
