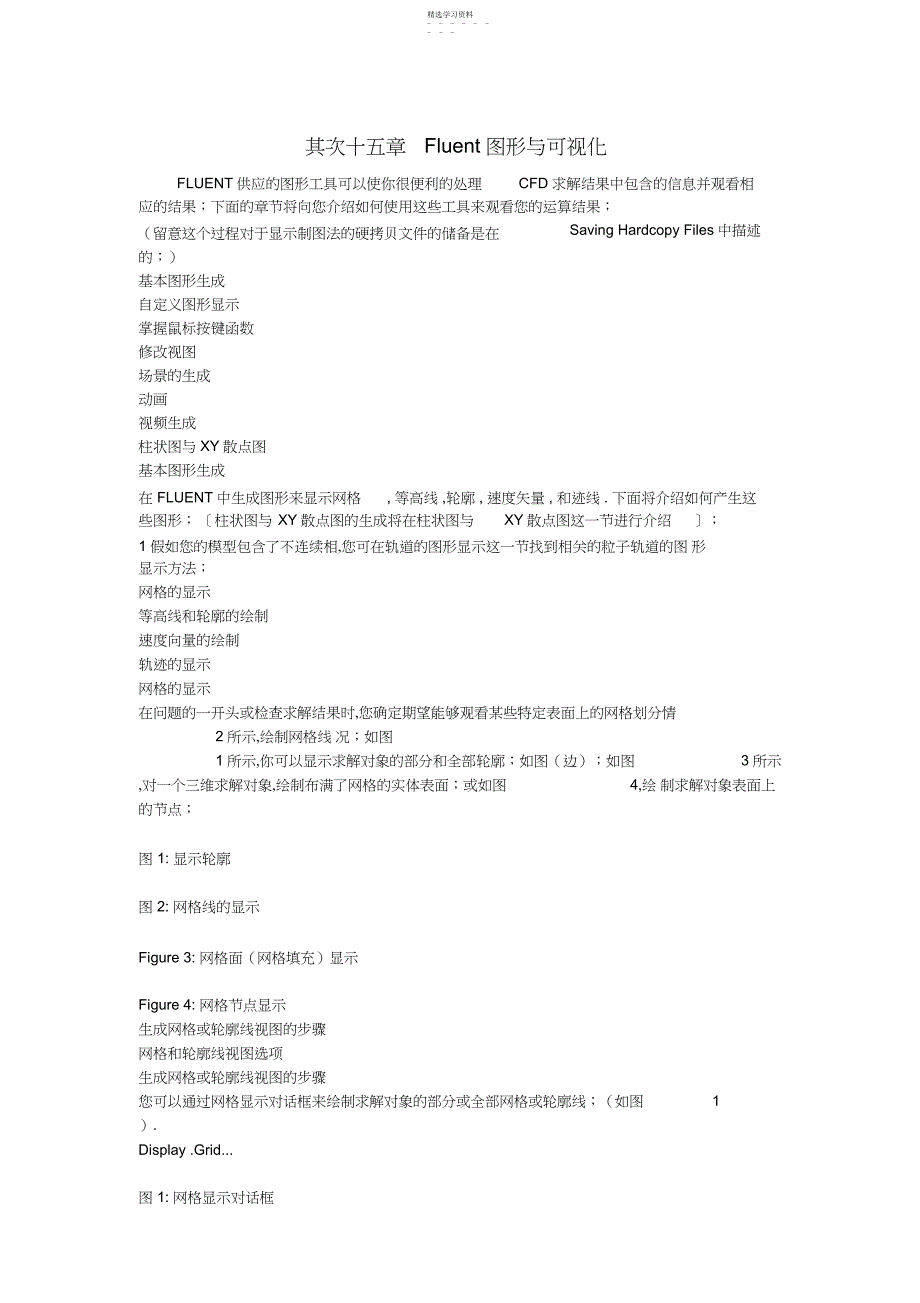

精选学习资料 - - - - - - - - - 其次十五章 Fluent 图形与可视化FLUENT 供应的图形工具可以使你很便利的处理CFD 求解结果中包含的信息并观看相应的结果；下面的章节将向您介绍如何使用这些工具来观看您的运算结果；（留意这个过程对于显示制图法的硬拷贝文件的储备是在 的；）基本图形生成 自定义图形显示 掌握鼠标按键函数 修改视图 场景的生成 动画 视频生成 柱状图与 XY 散点图 基本图形生成Saving Hardcopy Files 中描述在 FLUENT 中生成图形来显示网格 , 等高线 ,轮廓 , 速度矢量 , 和迹线 . 下面将介绍如何产生这 些图形； 〔柱状图与 XY 散点图的生成将在柱状图与 XY 散点图这一节进行介绍 〕；1 假如您的模型包含了不连续相,您可在轨道的图形显示这一节找到相关的粒子轨道的图 形显示方法；网格的显示 等高线和轮廓的绘制 速度向量的绘制 轨迹的显示 网格的显示 在问题的一开头或检查求解结果时,您确定期望能够观看某些特定表面上的网格划分情 2 所示,绘制网格线 况；如图 1 所示,你可以显示求解对象的部分和全部轮廓；如图（边）；如图 3 所示,对一个三维求解对象,绘制布满了网格的实体表面；或如图 4,绘 制求解对象表面上的节点；图 1: 显示轮廓图 2: 网格线的显示Figure 3: 网格面（网格填充）显示Figure 4: 网格节点显示 生成网格或轮廓线视图的步骤 网格和轮廓线视图选项 生成网格或轮廓线视图的步骤 您可以通过网格显示对话框来绘制求解对象的部分或全部网格或轮廓线；（如图 1）. Display .Grid... 图 1: 网格显示对话框名师归纳总结 - - - - - - -第 1 页,共 8 页精选学习资料 - - - - - - - - - 生成网格或轮廓线的基本步骤如下：1． 在表面列表中选取您需要显示的网格或轮廓线的表面；点击表面列表下的 Outline 按钮来挑选全部“ 外” 表面；假如全部的外表面都已经处于选中状态,单击该按钮将使全部外表面处于未选中的状态；点击表面列表下的Interior 按钮来挑选全部“ 内” 表面；假如全部的内表面都已经处于选中状态,单击该按钮将使全部内表面处于未选中的状态；2． 依据您需要显示的内容,依据以下步骤有挑选的进行：？显示所选表面的轮廓线,在图 1 所示的对话框中进行如下设置：在 Options 挑选 Edges,在 Edge Type 中挑选 Outline ；假如您需要更具体的关于显示一个复杂表面的轮廓线的设置,请参考网格和轮廓线显示选项；.显示网格线 〔如图 2〕, 在 Options 挑选 Edges,在 Edge Type 中挑选 ALL ；.绘制一个网格填充图形 〔如图 3〕, 在 Options 挑选 Faces；.显示选中面的网格节点 〔如图 4〕, 在 Options 挑选 Nodes；3． 设置网格和轮廓线显示中的其它选项；4． 单击 Display 按钮就可以在激活的图形窗口中绘制指定的网格和轮廓线；假如您挑选了网格填充图形, 并且期望图形光滑,您应当打开光源,并挑选一种光线插值方法而不是在光线对话框或显示选项对话框中对 Flat 进行设置；假如您显示网格节点 , 并期望通过指定符号来代替节点 , 您可以通过在显示选项对话框中设置 Point Symbol 来实现；具体资料参考修改渲染选项；留意 , 对于具备周期性边界条件的求解问题, 您在求解对象的两侧均不能看到其边界；为了在网格的显示中包含周期性“ 阴影” 边界, 你可以使用display/grid 命令；网格和轮廓显示选项这个选项在生成网格或轮廓线步骤的第三步中曾经提到过,它包含了修改网格颜色,为轮廓线显示增加轮廓线的重要特点,绘制分割边界,以及在显示中缩小面或单元；FLUENT 答应您通过治理颜色对每一个区域类型或表面来显示具有不同颜色的网格；这个 特性可以帮您快速便利的懂得网格绘制；假如需要修改颜色,点击网格显示对话框上的Color 按钮来打开网格颜色对话框（图 1）图 1: 网格颜色对话框（您可以通过场景描述对话框开为每一个需要显示网格的平面单独设置颜色）假如要转变一个指定区域类型的网格的显示颜色, 从类型列表中选定区域类型并在颜色列表中挑选新的颜色；当你再次显示网格时,你会看到颜色转变后的成效；留意 Types 列表中的表面类型适用于全部的表面网格（例如,使用 格是画好的）除了表面区域；Surface menu 打开面板制造的表面的网对于封闭的 3D 物体如柱体,标准轮廓线显示通常不能精确的显示其细节；这是由于对于每一个边界,只有这些在几何体外侧的边 〔例如一些在边界上只被一个表面使用的边 〕 才被显示；图 2 显示了一个复杂的管道的轮廓线,只有入口和出口是可见的；图 2: 复杂管道标准轮廓线图 3: 复杂管道特点轮廓线你可以通过网格显示对话框中的特点选项得到额外的轮廓线特点（如图 3）；在 Edge Type中挑选 Feature 选项,然后设置特点角度；默认特点角度为 20 度,假如两个邻接表面法向方向的夹角大于 20 度,那么在这两个面中的边将被绘制；减小特点角度使得更多的边（细节）能够在轮廓线的绘制中显示出来；角度的大小取决与你的几何体的曲率和复杂度；你名师归纳总结 - - - - - - -第 2 页,共 8 页精选学习资料 - - - - - - - - - 可以逐步修改特点角度直到你得到一个中意的轮廓线显示为止；假如你为了并行处理分隔了网格,你可以通过在网格显示对话框中挑选 Partitions 选项将分隔的边界增加到网格显示中；假如你需要在网格显示中区分个别的面或单元,又或者你想扩大两个邻接面或单元间的距离,你可以通过在网格显示对话框中增大Shrink 系数实现；采纳默认值0 会使得在显示中邻接的面或单元的边发生重叠；而当值为1 时,会显现极端相反的情形：: 每一个面或单元都被一个点代替,而其之间存在相当大的距离；一个很小的值如0.01 就可以将邻接的面或单元区分开来；采纳不同值的收缩系数显示成效如图4,图5 所示；在转变收缩系数后你必需点击 Display 按钮才能观看到其成效；图 4: 收缩系数为 0 的网格显示 图 5: 收缩系数为 0.01 的网格显示 绘制等高线和轮廓 FLUENT 可以使你在求解对象上绘制等高线或形状的叠加；等高线是由某个选定变量（如 等温线,等压线）为固定值的线所组成；而轮廓就是将等高线沿一个参考向量并依据肯定比例投影到某个面上形成的；图图 1: 静态压力等高线图 2:Y 向速度轮廓生成等高线和轮廓的步骤等高线和轮廓选项生成等高线和轮廓的步骤1 图 2 显示了等高线和轮廓的例子；你可以通过图 1 所示的等高线对话框来生成等高线和轮廓；Display .Contours... 图 1：等高线对话框生成等高线或轮廓的基本步骤如下：1． 在 Contours Of 下拉列表框中挑选一个变量或函数作为绘制的对象；第一在上面的列表中挑选相关分类；然后在下面的列表中挑选相关量；（对列表中变量的说明可参考领域函数定义）2．在 Surfaces 列表中挑选待绘制等高线或轮廓的平面；对于2D 情形,假如没有选取任何面,就会在整个求解对象上绘制等高线或轮廓；对于 3D 情形,你至少需要挑选一个表面；3．在 Levels 编辑框中指定轮廓或等高线的数目；最大数为 100；4．假如你要生成一个轮廓视图,请在 Option 中选中 Draw Profiles 选项；在轮廓选项对话框中（如图 2）,你可以如下定义轮廓：图 2: 轮廓选项对话框1． 在 Reference Value 中为轮廓设置“0 高度” 参考值,并在Scale Factor 中设置投影的长度比例因子；在定义面上,任何值等于Reference Value 中的数值的点都将被绘制在轮廓名师归纳总结 上；大于 Reference Value 中的数值的点将被投影到定义面的前面；（依据Projection Dir 中第 3 页,共 8 页定义的方向）并且依据Scale Factor 中的值进行缩放；小于Reference Value 中的数值的点将- - - - - - -精选学习资料 - - - - - - - - - 被投影到定义面的后面并进行缩放；当你需要显示一个变量的变化,而这个变化量和这个变量的值相比较小,上述参数可以用来产生较全面的轮廓；例如,我们需要显示温度变化范畴为300K 到 310K 的温度轮廓；假如我们采纳默认的比例系数（以确定温度310K 为基数）绘制温度轮廓,那么10K的变化在图中很难检测到；为了产生一个较完善的轮廓,可以将Reference Value 设置为300 并将设置 Scaling Factor 为 5 〔只是举个例子 〕 来放大 10K 范畴在轮廓上的显示成效；在随后的轮廓显示中,当温度为300K 时其位置将处于基准线上,而其它数据在显示时,第一将减去300,并将其差值绘制在轮廓上；因而,轮廓上的图像只显示了相对于300K 的温度变化；2． 设置轮廓的投影方向 〔Projection Dir.〕 ；假如是 2D 图形,例如,在求解对象上的压力等高线可以按 z 方向进行投影来形成一个地毯图 （carpet plot）, 或者对 y 方向速度等高线沿y 方向的切片进行投影形成一系列的速度轮廓图（例如图 3． 点击 Apply 按钮关闭轮廓选项对话框；5． 设置等高线和轮廓选项对话框中的其它选项；2 的等高线和轮廓图）6． 点击 Display 按钮在激活的图形窗口中来绘制指定的等高线和轮廓；显示的结果将包含选定变量的指定的等高线和轮廓的指定数目,同时并将其值量级的变化 范畴在最小和最大区域依据增加的方式进行显示；等高线和轮廓绘制选项 在产生等高线和轮廓的第五步曾经提到过该选项,包含了绘制用颜色填充的等高线 /轮廓线（替代默认的等高线 /轮廓）,指定待绘制等高线轮廓变量的范畴,也包括在等高线轮廓中 网格的部分显示,挑选节点或单元的值进行显示,以及存贮等高线轮廓相关设置；颜色填充等高线或轮廓图是用连续颜色显示的等高线或轮廓图形显示（如图 1）,而不是 仅仅使用线条来代表指定的值；（留意一个颜色填充的轮廓显示通常被当作“ 地毯图” ）；可以在生成等高线和轮廓的第五步选中等高线对话框中的 颜色填充的等高线或轮廓图；图 1：颜色填充的静态压力等高线图Filled 选项来绘制一个为了使显示成效光滑,你可以通过打开光源并挑选一个适合的光线插值方法来完成,而不是。
