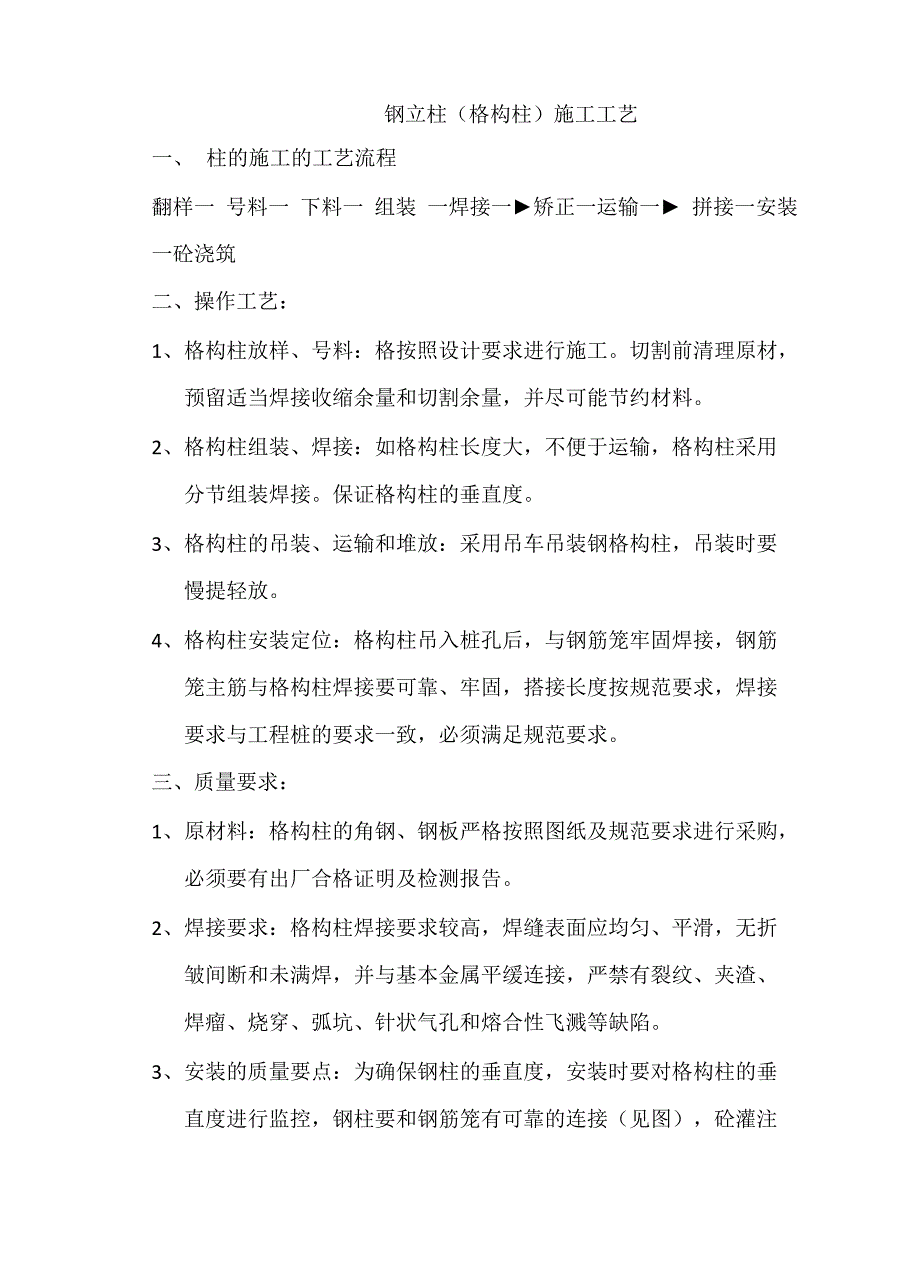

钢立柱（格构柱）施工工艺一、 柱的施工的工艺流程翻样一 号料一 下料一 组装 一焊接一►矫正一运输一► 拼接一安装一砼浇筑二、操作工艺：1、 格构柱放样、号料：格按照设计要求进行施工切割前清理原材， 预留适当焊接收缩余量和切割余量，并尽可能节约材料2、 格构柱组装、焊接：如格构柱长度大，不便于运输，格构柱采用 分节组装焊接保证格构柱的垂直度3、 格构柱的吊装、运输和堆放：采用吊车吊装钢格构柱，吊装时要 慢提轻放4、 格构柱安装定位：格构柱吊入桩孔后，与钢筋笼牢固焊接，钢筋 笼主筋与格构柱焊接要可靠、牢固，搭接长度按规范要求，焊接 要求与工程桩的要求一致，必须满足规范要求三、质量要求：1、 原材料：格构柱的角钢、钢板严格按照图纸及规范要求进行采购， 必须要有出厂合格证明及检测报告2、 焊接要求：格构柱焊接要求较高，焊缝表面应均匀、平滑，无折 皱间断和未满焊，并与基本金属平缓连接，严禁有裂纹、夹渣、 焊瘤、烧穿、弧坑、针状气孔和熔合性飞溅等缺陷3、 安装的质量要点：为确保钢柱的垂直度，安装时要对格构柱的垂 直度进行监控，钢柱要和钢筋笼有可靠的连接（见图），砼灌注桩施工工艺下导管进行柱桩砼灌注，砼灌注标高符合图纸要求。
钢立柱和钢筋笼的固定绷2?卫滋-ItKBOxISD柱-1Qx25{k25D」S.供尿hf1^"雄钢立柱吊装立柱桩节点大样。
