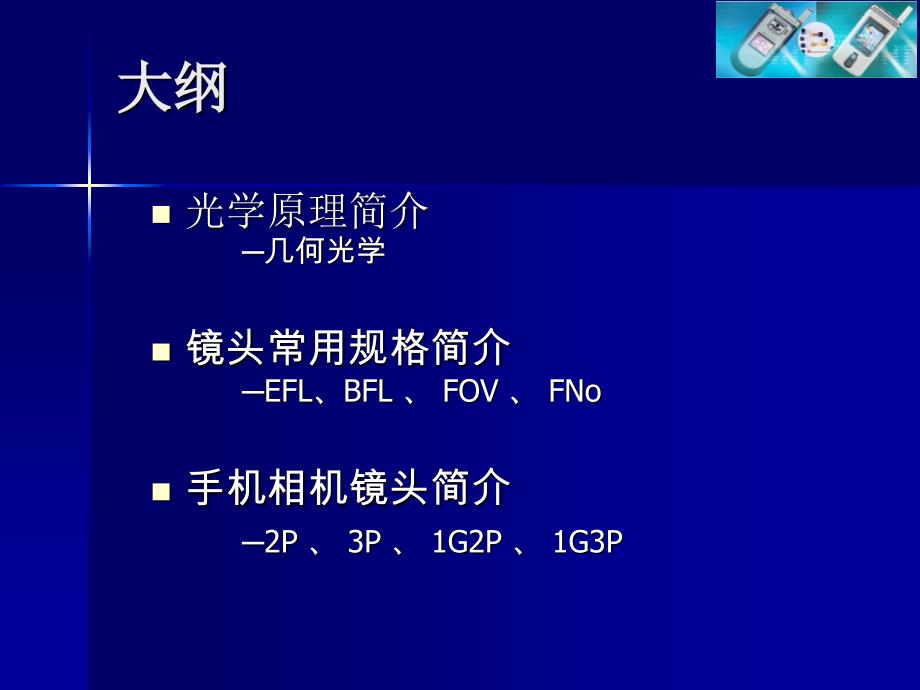

大纲n光学原理简介 ─几何光学n镜头常用规格简介 ─EFL、BFL 、 FOV 、 FNon相机镜头简介─2P 、 3P 、 1G2P 、 1G3P几何光学n关于光的传播，主要有以下三个定律：n光的直进n光的反射n光的折射n以此为基础用几何方法可以推演出一系 列的结果，称为几何光学几何光学光的直进n光在均匀媒体中是以直 线行进的统线直进的 最好证明就是针孔成像 ：光的反射n光线遇到镜面会产 生反射的现象 ： 入射角ｉ=反射角ｉ”物像针孔镜镜面面i ii”i”几何光学折射定律和全反射n光进入不同媒体时会产生反射和折射现像， 反射现像如前所述折射及全反射则如下图 所示：i ii’ i’全反射角全反射角n nn’n’nsin(insin(i)=)=n’sin(in’sin(i’ ’) )近轴成像n薄透鏡n焦聚ｆ之薄透鏡，其成像性质：p pq q1/p + 1/q = 1/f1/p + 1/q = 1/f像差简介像差光线经透镜组之后，其成像位置和完美 成像位置之偏差，其起因有二：n折射光线与近轴近似光线之偏离n光之绕射现像像差简介球面像差 n一个透镜于近轴近似的假设下，理论上 能够聚焦于一点(下页图一)。
但事实上 当不同高度之平行光线入射时，并不能 真正汇集于一点(下页图二)此方面之 差异量，称为球面像差球面像差图一图二场曲色差纵向色差橫向色差镜头常用规格简介nEFL：Effective Focal Length 有效焦距nBFL：Back Focal Length 后焦距EFLBFL镜头常用规格简介nFOV：Field Of View 视角FOV镜头常用规格简介nFNo：F-Number 光圈比 = F / D焦聚F直径D镜头常用规格简介nAperture：光圈这如同人眼的瞳孔，控制著 光源的进光量，其度量单位就是F/#相机镜頭简介n相机镜头为求轻薄短小，多为2~4 片玻璃或塑胶镜片所组成之定焦镜头 如1G2P，3P等等n玻璃镜片：以G为缩写，多为球面 n塑胶镜片：以P为缩写，多为非球面相机镜头简介2P镜头n由左至右分別 为P, P, IR Filter, Image sensorn用于30万像素 相机相机镜头简介1G2P镜头n由左至右分別为 G, P, P, IR Filter, Image sensorn用于130万/200 万像素相机 相机镜头简介1G3P镜头n由左至右分別为 G, P, P, P IR Filter, Image sensorn用于200万/300 万像素相机 。
