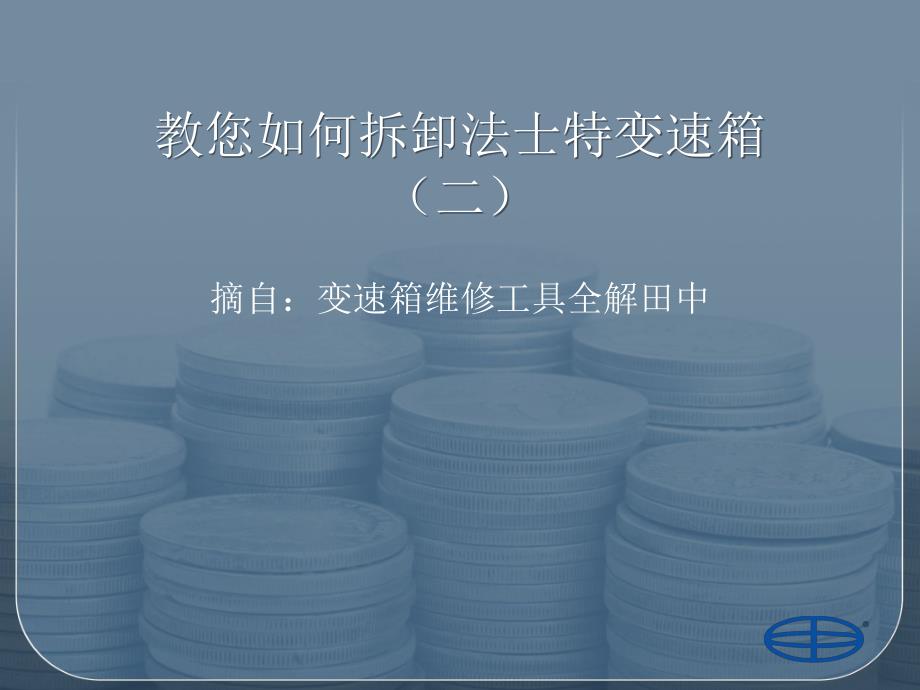

教您如何拆卸法士特变速箱 （二）摘自：变速箱维修工具全解田中Wheel 1拆卸副箱输出 轴拆卸副箱同步 器拆卸主箱二轴拆卸主箱左倒 档中间齿轮拆卸主箱输出 齿轮拆卸副箱同步器• 1.向外拨同步器总成，使其从输出轴上脱离 • 2.从同步器低档锁止肖上拨出高档同步器锥环要用布包 住高档同步器锥环以防丢失3个压缩弹簧由低档同步器 锥环上取下同步器滑动齿套拆卸副箱输出轴•1.用铜棒将副箱输出轴打出去 •2.由输出轴上取出轴承内圈隔套 •3.用压力机将输出轴压出低速档齿轮 •4.从输出轴上取下花键垫和垫圈 •5.拆卸轴承后盖如果需要更换油封，可将油封打下来 •6.将两个锥轴承外圈和隔圈从轴承孔中打出来拆卸主箱输出齿轮• 1.取出主箱输出轴上的定位卡簧 • 2.剪断锁紧铁丝，拆除支承法兰上的固定螺栓 • 3.用3个螺栓将支承法兰顶出来 • 4.拆卸输出齿轮上的卡簧，将齿轮从支承法兰和轴承上压 出拆卸主箱左倒档中间齿轮•1.从主箱输出(二)轴孔内取出定位卡簧 •2.把倒档齿轮尽量向前移动，使它与倒档滑套啮合 •3.用专用拨出器从主箱副轴孔内将副箱副轴前轴承(42307)取出 •4.拆卸倒档轴锁紧螺母和垫圈。
•5.拧出倒档中间轮上的螺塞，并用倒档轴拨出器将倒档轴拨出 •6.取出倒档中间齿轮及垫圈，压出倒档齿轮轴孔内的轴承外圈 •7.由倒档轴上取出偏心支承板拆卸主箱二轴•1.取出主箱副轴后端轴承定位卡簧 •2.拆卸副轴前端定位档板 •3.新型结构的副轴前端挡板是由一个中心螺栓锁固的 •4.用钢钎将副轴后轴承打出壳体注意不要将轴承损坏 •5.用铜棒向后敲副轴，使副轴向后移动 •6.再将副轴向前敲移，使副轴前轴承移出壳体，用专用拉拔器将主箱副轴前 轴承(370309Y)拉出 •将副轴联同副轴齿轮紧靠在箱壁上，使副轴及齿轮脱开二轴齿轮，尽量远离 二轴及齿轮 •为此，首先把离合器制动器装置拆除 •7.使二轴倒档齿轮紧靠在爬行档齿轮，并使整个二轴联同其它齿轮向后移动 以使二轴前端脱开一轴把整个二轴及齿轮向上倾斜并提出主箱注意此时 倒档齿轮是自由的，小心它不要从二轴上滑出 •8.从二轴前端取出滑套，从后端取出开口环 •9.从二轴上拨出单键，这将松开调整垫使其脱离二轴 •10.从轴上取下倒档齿轮调整垫和花键垫 •11.把二轴的前端朝上并且来回扭转它齿轮将从二轴后端按正确的装配顺序 从二轴上滑出来如有必要，再取出每只齿轮内的开口环。
