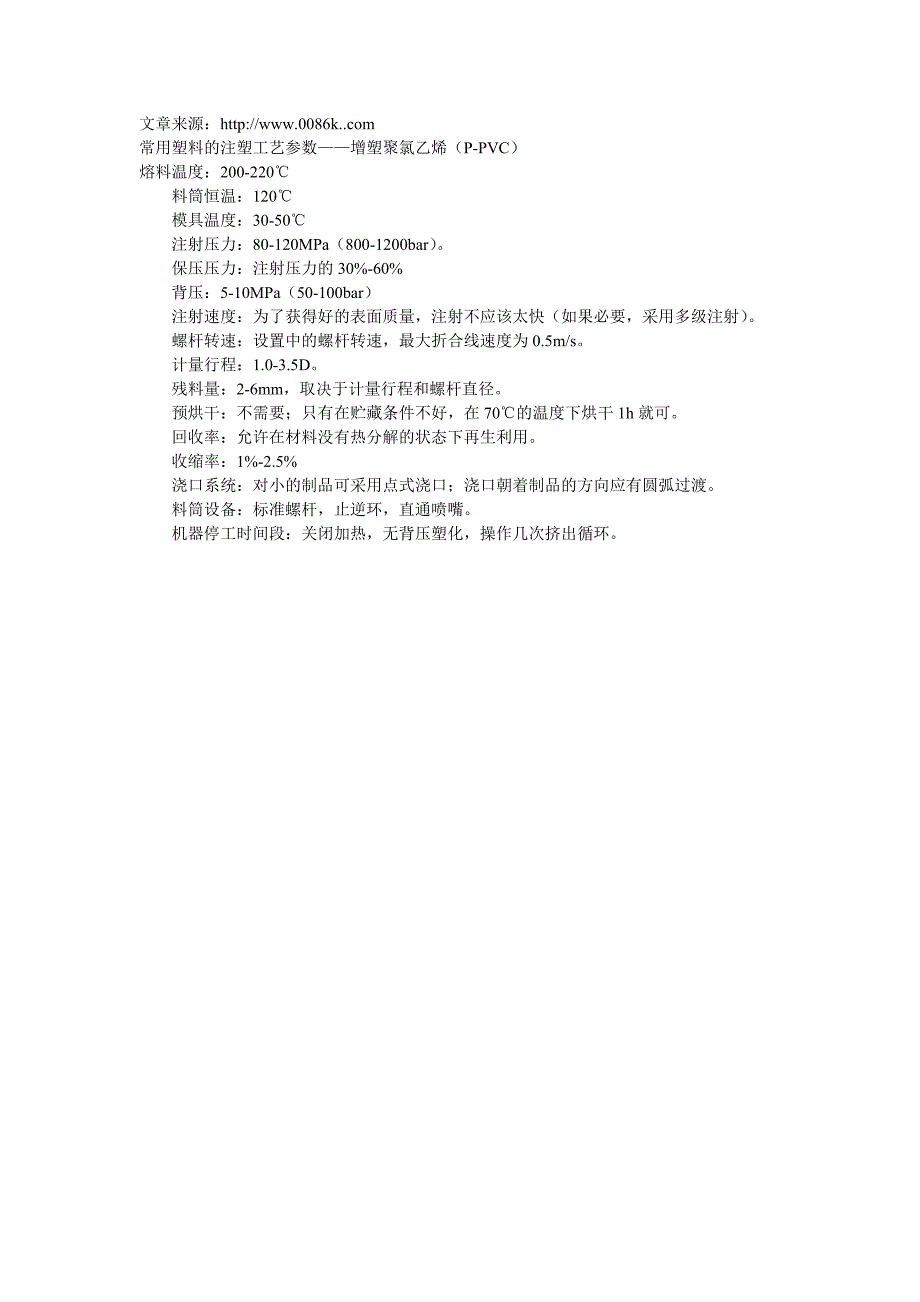

文章来源：http://www.0086kcom 常用塑料的注塑工艺参数——增塑聚氯乙烯（P-PVC） 熔料温度：200-220℃料筒恒温：120℃模具温度：30-50℃注射压力：80-120MPa（800-1200bar） 保压压力：注射压力的 30%-60%背压：5-10MPa（50-100bar）注射速度：为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射） 螺杆转速：设置中的螺杆转速，最大折合线速度为 0.5m/s计量行程：1.0-3.5D残料量：2-6mm，取决于计量行程和螺杆直径预烘干：不需要；只有在贮藏条件不好，在 70℃的温度下烘干 1h 就可回收率：允许在材料没有热分解的状态下再生利用收缩率：1%-2.5%浇口系统：对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡料筒设备：标准螺杆，止逆环，直通喷嘴机器停工时间段：关闭加热，无背压塑化，操作几次挤出循环。
