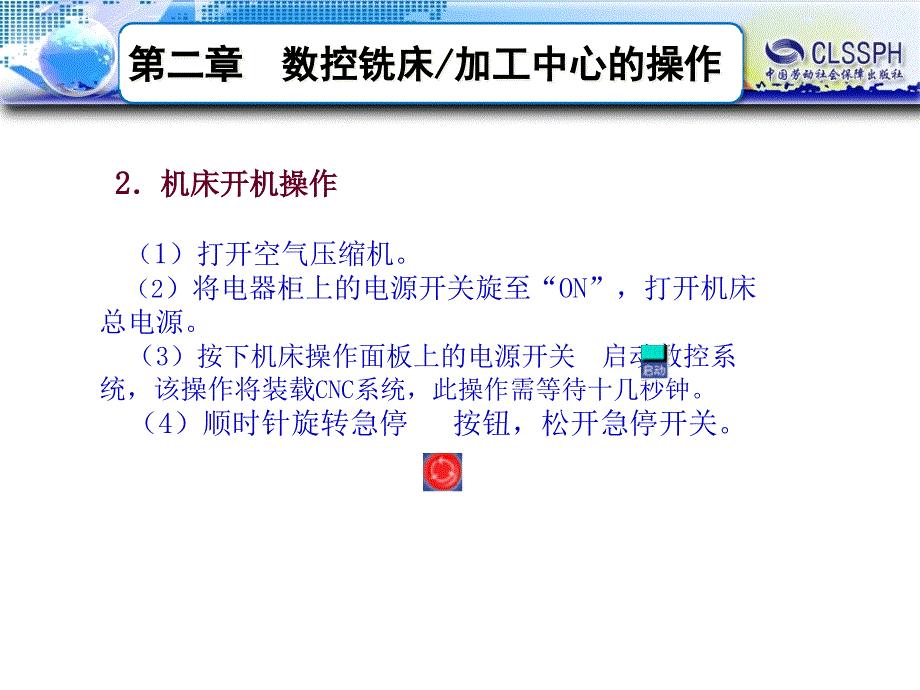

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,*,第二章 数控铣床,/,加工中心的操作,第二节 数控铣床,/,加工中心的基本操作,一、开机与关机,（,1,）检查润滑系统是否正常2,）检查气压是否正常3,）检查机床防护门、电器控制门是否关闭4,）注意遵守,数控铣床安全操作规程,的规定1,开机准备,2,机床开机操作,（,1,）打开空气压缩机2,）将电器柜上的电源开关旋至“,ON”,，打开机床总电源3,）按下机床操作面板上的电源开关 启动数控系统，该操作将装载,CNC,系统，此操作需等待十几秒钟4,）顺时针旋转急停 按钮，松开急停开关3,机床关机操作,（,1,）将工作台移动至安全位置2,）将主轴停止转动3,）按下急停 按钮，停止液压系统和所有驱动元件4,）按下机床操作面板上的电源开关 按钮，关闭,CNC,系统电源5,）将电器柜上的电源开关旋至“,OFF”,，关闭机床总电源6,）关闭空气压缩机二、回原点操作,控制机床运动的前提是建立机床坐标系。
因此，系统在接通电源后应首先进行机床各轴回原点的操作，当所有坐标轴回原点后，便建立了机床坐标系1,操作步骤,（,1,）按下回原点 按钮，系统进入回原点模式2,）依次选择相应的坐标轴如“、”，然后按下正向移动“”按钮，使各轴分别回原点2,注意事项,（,1,）在执行过程中，原点指示灯会持续闪烁原点回归完成后，则指示灯会亮着不再闪烁2,）在回归原点前，机床各坐标轴如果位于原点的附近，则原点的回归无法完成因此，应使机床各坐标轴沿着远离原点的方向移动一段距离，然后再执行回原点操作3,）回原点时，为了保证刀具不与工件、夹具或机床发生干涉现象，通常应使机床的,Z,坐标轴先回原点，然后再使其他坐标轴回原点三、手动操作,1,手动连续进给,（,1,）操作步骤,1,）在机床操作面板上，选择手动 按钮2,）依次选择相应的坐标轴如,“,、”，然后按下正向移动“”按钮或负向移动“”按钮，可以实现各轴沿着指定的方向移动2,）注意事项,1,）机床连续移动时，需要持续按压正向或负向按钮，当松开按钮后机床将停止移动2,）按下快速移动 按钮，然后按下正向移动“”按钮或负向移动“”按钮，可以实现各轴沿着指定的方向快速移动3,）同时按下多个坐标轴的按钮，可以实现多个轴的同时移动。
2,手轮方式,（,1,）操作步骤,1,）在机床操作面板上，选择手动脉冲 按钮2,）在控制手轮上选择相应的坐标轴3,）设置移动倍率如乘,1,、乘,10,、乘,100,4,）顺时针或逆时针转动手轮，使机床沿着指定的方向移动2,）注意事项,1,）顺时针转动手轮，坐标轴向正方向移动；逆时针转动手轮，坐标轴向负方向移动2,）当机床行程超程时，可以按压超程释放 按钮不松，配合移动按钮，使机床沿着超程方向的反向移动，直至超程报警解除此时，应特别注意移动方向，避免移动方向错误造成机床硬件损坏3,主轴操作,（,1,）主轴旋转方向的设定,在手动和手动脉冲方式下，按下机床操作面板上的主轴正转 按钮，主轴将顺时针旋转；按下主轴停止 按钮，主轴将停止转动；按下主轴反转 按钮，主轴将逆时针旋转2,）主轴转速的设置,自动运行时主轴的转速、转向是在程序中用,S,代码和,M,代码所指定的在手动模式下，必须采用,MDI,方式设定主轴转速4,MDI,操作,MDI,方式适于简单程序的操作，如指定主轴的转速、更换刀具等这些程序在执行后将不能被存储其操作步骤如下1,）按下机床操作面板上的手动数据 按钮，系统进入到,MDI,模式2,）在系统面板上，按下 按钮，,CRT,显示器的左上角显示“程式（,MDI,）”的字样，,（,3,）输入要运行的程序段。
4,）按下机床操作面板上的循环启动 按钮，系统自动执行该程序段四、对刀操作,1,对刀,对刀的目的是通过刀具或对刀工具确定工件坐标系与机床坐标系之间的空间位置关系，就是让数控系统知道工件原点在机床坐标系中的具体位置，因为数控程序是在工件坐标系下编制的，而刀具则是依靠机床坐标系实现正确的移动，只有二者建立起确定的位置关系，数控系统才能正确地按照程序坐标控制刀具的运动轨迹认定机床坐标系的原点位于机床各轴回零后主轴端面的中心处工件坐标系原点可以根据编程需要由编程操作者人为设定对刀的目的就是要获得工件坐标系原点在机床坐标系中的坐标值如图,2,5,所示,图,2,5,机床坐标系与工件坐标系的关系,2,数控铣床常用的对刀方法,数控铣床的对刀操作分为,X,、,Y,向对刀和,Z,向对刀，对刀的准确程度将直接影响加工精度对刀的方法要与零件的加工精度相适应1,）,X,、,Y,向对刀,根据使用对刀工具的不同，对刀方法可以分为：试切对刀法、刚性靠棒对刀法、寻边器对刀法、百分表对刀法和对刀仪对刀法1,）试切对刀法,试切对刀法即直接采用加工刀具进行对刀，这种方法操作简单方便，但会在零件表面留下切削刀痕，影响零件表面质量且对刀精度较低。
如图,2,6,所示，工件坐标系原点位于零件上表面的中心，刀具利用试切法先后定位到图中的,1,、,2,点并分别记录下此时,CRT,显示器中的“机床坐标系”的,X,向坐标值,X,1,、,X,2,，则工件坐标系原点在机床坐标系中的,X,向坐标值为（,X,1,+,X,2,）,/2,用同样的方法使刀具分别定位到,3,、,4,点并分别记录下,CRT,显示器中的“机床坐标系”的,Y,向坐标值,Y,1,、,Y,2,，则工件坐标系原点在机床坐标系中的,Y,向坐标值为（,Y,1,+,Y,2,）,/2,图,2,6,试切法对刀,2,）刚性靠棒对刀法,刚性靠棒对刀法是利用刚性靠棒配合塞尺（或块规）对刀的一种方法，其对刀方法与试切对刀法相似首先将刚性靠棒安装在刀柄中，移动工作台使刚性靠棒靠近工件，并将塞尺塞入刚性靠棒与工件之间，再次移动机床使塞尺恰好不能自由抽动为准，如图,2,7,所示这种对刀方法不会在零件表面上留下痕迹，但对刀精度不高且较为费时图,2,7,刚性靠棒配合塞尺或块规进行对刀,3,）寻边器对刀法,寻边器对刀法与刚性靠棒对刀法相似常用的寻边器有机械寻边器如图,2,8,所示，在使用机械寻边器时要求主轴转速设定在,500r/min,左右，这种对刀法精度高，无需维护，成本适中；光电寻边器如图,2,9,所示，在使用时主轴不转，这种对刀法精度高,需维护,成本较高。
在实际加工过程中考虑到成本和加工精度问题一般选用机械寻边器来进行对刀找正采用寻边器对刀要求定位基准面应有较好的表面粗糙度和直线度,确保对刀精度图,2,9,光电寻边器,图,2,8,机械寻边器,4,）百分表对刀法,该方法一般用于圆形零件的对刀，如图,2,10,所示，用磁力表座将百分表安放在机床主轴端面上，调整磁力表座上的伸缩杆长度和角度，使百分表的触头接触零件的圆周面（指针转动约为,0.2mm,），用手慢慢旋转主轴，使百分表的触头沿零件的圆周面转动，观察百分表指针的偏移情况，通过多次反复调整机床,X,、,Y,向，待转动主轴一周时百分表的指针基本上停止在同一个位置，其指针的跳动量在允许的对刀误差范围内，这时可以认定主轴的中心就是,X,、,Y,轴的原点图,2,10,采用百分表对刀,5,）对刀仪对刀法,在加工中心上加工零件，由于加工内容较多往往需要更换多把刀具，为了提高机床的使用效率，通常操作者在机床上通过各种方法获得一把标准刀具参数后，利用专业对刀设备来获取其他刀具和标准刀具的直径和长度差值，然后经过计算，把每把刀的数据参数输入到系统中，这种对刀的方法称为机外对刀法，也称为对刀仪对刀法2,）,Z,向对刀,当对刀工具中心在,X,、,Y,方向上的对刀完成后，可以取下对刀工具，换上基准刀具，进行,Z,向对刀操作。
零件的,Z,向对刀通常采用试切法对刀和,Z,向对刀仪对刀1,）试切法对刀,Z,向的对刀点通常都是以零件的上下表面为基准的若以零件的上表面为,Z,=0,的工件坐标系零点，则在采用试切法对刀时，需移动刀具到工件的上表面进行试切，并记录,CRT,显示器中,Z,向的“机床坐标系”的坐标值，即为工件坐标系原点在机床坐标系中的,Z,向坐标值2,）,Z,向对刀仪对刀,Z,向对刀仪对刀主要用于确定工件坐标系原点在机床坐标系的,Z,轴坐标，或者说是确定刀具在机床坐标系中的高度Z,向对刀仪有光电式和指针式等类型，通过光电指示或指针判断刀具与对刀仪是否接触，对刀精度一般可达,0.005mm,Z,向对刀仪带有磁性表座，可以牢固地附着在工件或夹具上，其高度一般为,50mm,或,100mm,图,2,11,所示为指针式,Z,向对刀仪图,2,11,指针式,Z,向对刀仪,3,建立工件坐标系,（,1,）用,G92,指令建立工件坐标系,G92,指令在编程时放在程序的第一行，程序在运行,G92,指令时并不产生任何动作，只是根据,G92,后面的坐标值在相应的位置建立了一个工件坐标系格式：,G92 X Y Z,；,式中,G92,表示工件坐标系设定指令；,X,、,Y,、,Z,为刀具当前位置相对于设定的工件坐标系的坐标值。
例：,G92 X40.0 Y30.0 Z50.0,；,系统通过执行程序段,G92 X40.0 Y30.0 Z50.0,设定一个工件坐标系，坐标系的原点即为系统根据,X40.0 Y30.0 Z50.0,反向推出的原点位置，如图,2,12,所示图,2,12 G92,坐标系原理,1,）采用,G92,设定工件坐标系，不具有记忆功能当机床关机后，设定的坐标系即消失2,）在执行该指令前，刀具的刀位点必须先通过手动方式准确移动到新坐标系的指定位置3,）系统在执行,G92,指令时，机床不产生任何动作，只是建立了一个工件加工坐标系4,）,G92,设定坐标系的方法通常用于单件加工2,）用,G54,G59,指令建立工件坐标系,零件对刀的过程一般为：首先确定工件坐标系原点在机床坐标系中的坐标位置；将这些值通过机床操作面板输入到机床偏置存储器中；由程序,G54,指令调用后可以生效在加工时用户最多可以根据需要设定,G54,G59,六个不同的工件坐标系其参数的设置方法如下1),参数输入在“,MDI”,键盘中选择 参数设置按钮三次，进入,OFFSET,偏置设定坐标系窗口利用“,MDI”,键盘的光标键选择,G54,坐标系，或在键盘中输入“,01”,，在下一级软件菜单中选择“,NO,检索”，系统将直接切换到,G54,坐标系。
例如，通过对刀计算出工件坐标系原点在机床坐标系中的坐标值为（,-300.000,，,-215.000,-150.000,），从键盘中输入,X-300.0,后，数据将首先输入到输入域中，然后按 参数输入键，系统将,X,向的,G54,参数输入，用同样的方法依次输入其他参数后如图,2,14,所示图,2,14,输入参数,2,）,实例,如图,2,15,所示，编程路线为,A,B,C,D,A,工件坐标系原点在机床坐标系中的坐标为（,X-300.0,，,Y-215.0,），其参数设置和加工程序如下在,G54,界面中，利用,MDI,键盘输入,X-300.0,，然后按,参数输入键，设置,G54,的,X,坐标，用同样的方法设置,G54,的,Y,坐标为,Y-215.0,图,2,15,建立加工坐标系,五、程序的输入与编辑,1,程序的新建与传输,（,1,）新建一个程序,点击机床操作面板上的编辑“”键，编辑状态指示灯变亮，此时已进入编辑状态点击,MDI,键盘上的程序“”键，,CRT,界面转入编辑页面利用,MDI,键盘输入“。
