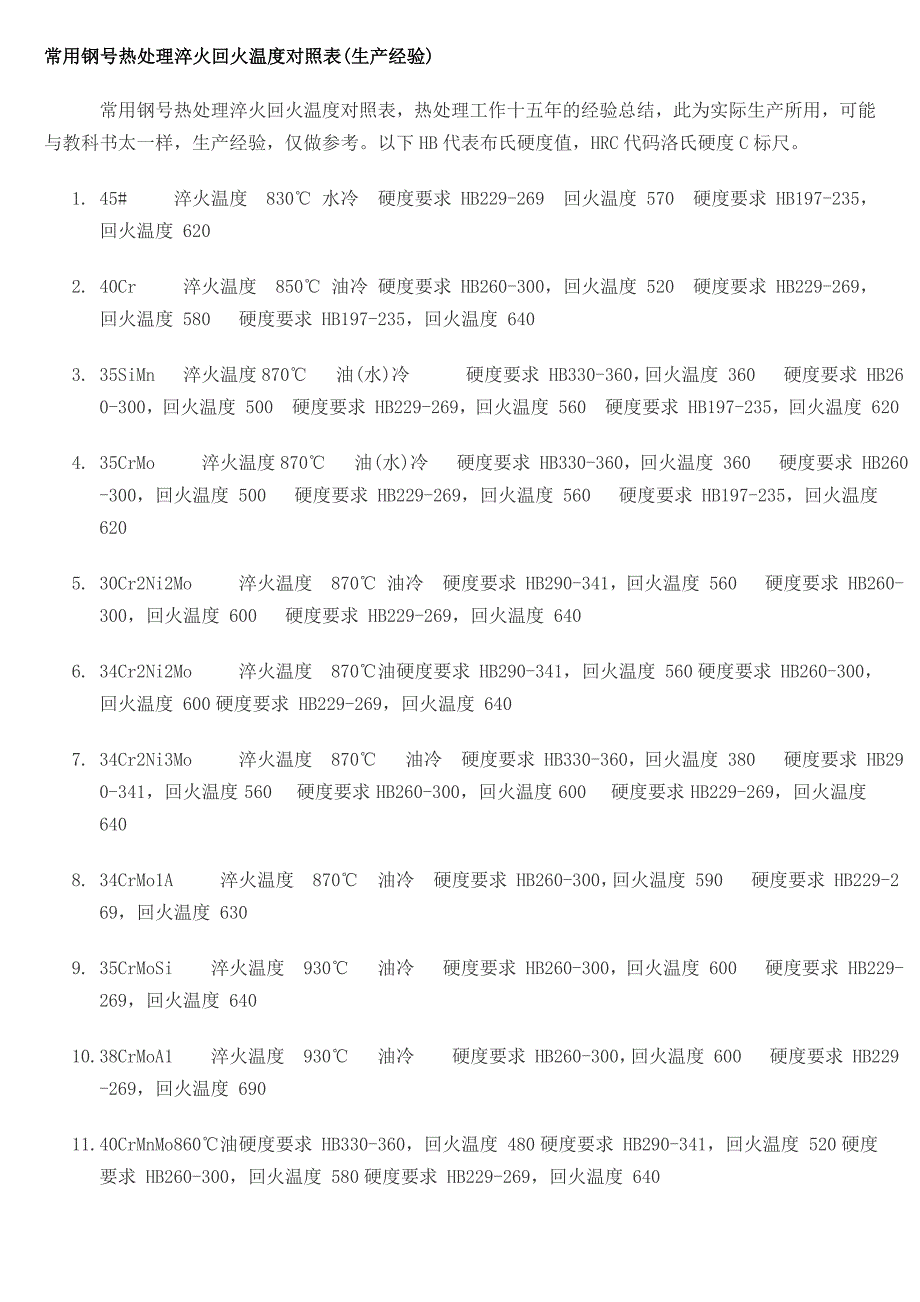

常用钢号热处理淬火回火温度对照表(生产经验)百度经验:jingyan.baidu. 常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺 1. 45# 淬火温度 830℃ 水冷 硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235，回火温度 6202. 40Cr 淬火温度 850℃ 油冷 硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269，回火温度 580 硬度要求 HB197-235，回火温度 6403. 35SiMn 淬火温度870℃ 油(水)冷 硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6204. 35CrMo 淬火温度870℃ 油(水)冷 硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 6205. 30Cr2Ni2Mo 淬火温度 870℃ 油冷 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6406. 34Cr2Ni2Mo 淬火温度 870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300，回火温度 600硬度要求 HB229-269，回火温度 6407. 34Cr2Ni3Mo 淬火温度 870℃ 油冷 硬度要求 HB330-360，回火温度 380 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 6408. 34CrMo1A 淬火温度 870℃ 油冷 硬度要求 HB260-300，回火温度 590 硬度要求 HB229-269，回火温度 6309. 35CrMoSi 淬火温度 930℃ 油冷 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64010. 38CrMoA1 淬火温度 930℃ 油冷 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 69011. 40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 64012. 40CrNiMo 淬火温度 860℃ 油冷 硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64013. 40CrNi2MoA 淬火温度 860℃ 油冷 硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64014. 45CrMnMo 淬火温度 860℃ 油冷 硬度要求 HB330-360，回火温度 480 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 580 硬度要求 HB229-269，回火温度 64015. 42CrMo4 淬火温度 860℃油硬度要求 HB260-300，回火温度 570硬度要求 HB229-269，回火温度 62016. 42CrMo 淬火温度 860℃ 油冷 硬度要求 HB290-341，回火温度 450 硬度要求 HB260-300，回火温度 580,500(齿圈) 硬度要求 HB229-269，回火温度 620 硬度要求 HB197-235，回火温度 65017. 40MnB 淬火温度 850℃ 油冷 硬度要求 HB260-300，回火温度 45018. 50Mn 淬火温度 830℃ 油(水)冷 硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 550 硬度要求 HB229-269，回火温度 60019. 50SiMn 淬火温度 850℃ 油冷 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 64020. 5CrMnMo 淬火温度 850℃ 油冷 硬度要求 HB290-341，回火温度 560 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67021. 5CrNiMo 淬火温度 850℃ 油冷 硬度要求 HB290-341，回火温度 520 硬度要求 HB260-300，回火温度 620 硬度要求 HB229-269，回火温度 67022. 55 淬火温度 800℃ 油(水)冷 硬度要求 HB290-341，回火温度 480 硬度要求 HB260-300，回火温度 560 硬度要求 HB229-269，回火温度 600 硬度要求 HB197-235，回火温度 67023. 60CrMnMo 淬火温度850 油冷 硬度要求 HB290-341，回火温度 590 硬度要求 HB260-300，回火温度 650 硬度要求 HB229-269，回火温度 67024. GCr15 淬火温度 850℃ 油冷 硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71025. GCr9 淬火温度 850℃ 油冷 硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71026. GCr6 淬火温度 840℃ 油冷 硬度要求 HB290-341，回火温度 580 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 670 硬度要求 HB197-235，回火温度 71027. Cr12MoV 淬火温度 1100℃ 油冷 硬度要求 HB229-269，回火温度 71528. 15CrMo 淬火温度 880℃ 水空水 硬度要求 HB197-235，回火温度 58029. 20CrMo 淬火温度 880℃ 水空水 硬度要求 HB197-235，回火温度 60030. 20CrNi 淬火温度 880℃ 水空水 硬度要求 HB197-235，回火温度 60031. 20CrMnMo 淬火温度 880℃ 水空水 硬度要求 HB197-235，回火温度 60032. 1Cr13 淬火温度 1050℃ 油冷 硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 71033. 2Cr13 淬火温度 1050℃ 油冷 硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69034. 3Cr13 淬火温度 1050℃ 油冷 硬度要求 HB330-360，回火温度 450 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69035. 4Cr13 淬火温度 1050℃ 油冷 硬度要求 HB330-360，回火温度 480 硬度要求 HB229-269，回火温度 660 硬度要求 HB197-235，回火温度 69036. 50SiMnMoV 淬火温度 850℃ 油冷 硬度要求 HB260-300，回火温度 640 硬度要求 HB229-269，回火温度 680 硬度要求 HB197-235，回火温度 70037. 9Cr2Mo 淬火温度 850℃ 油冷 硬度要求 HB260-300，回火温度 630 硬度要求 HB229-269，回火温度 66038. 37SiMn2MoV 淬火温度 870℃ 油冷 硬度要求 HB260-300，回火温度 66039. 45MnMo 淬火温度 870℃ 油冷 硬度要求 HB197-235，回火温度 65040. 3Cr2W8V 淬火温度 1050℃ 油冷 (HRC50-54) 600-65041. W18Cr4V 淬火温度 1260℃ 油冷 (HRC58-60) 560三次回火42. W9Cr4V2 淬火温度 1260℃ 油冷 (HRC58-60) 560三次回火。
