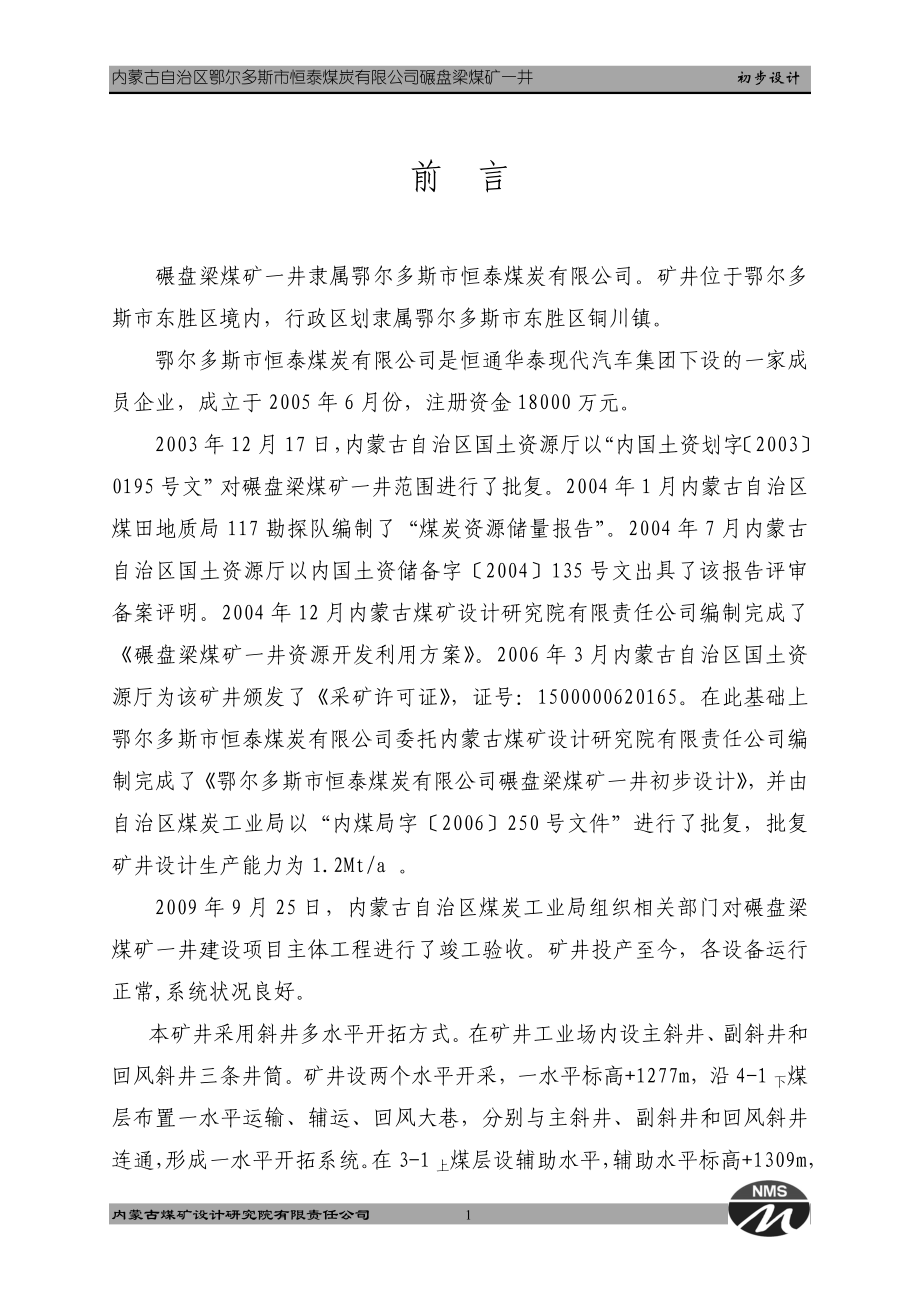

内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司1前 言碾盘梁煤矿一井隶属鄂尔多斯市恒泰煤炭有限公司矿井位于鄂尔多斯市东胜区境内，行政区划隶属鄂尔多斯市东胜区铜川镇鄂尔多斯市恒泰煤炭有限公司是恒通华泰现代汽车集团下设的一家成员企业，成立于 2005 年 6 月份，注册资金 18000 万元2003 年 12 月 17 日，内蒙古自治区国土资源厅以“内国土资划字〔2003〕0195 号文”对碾盘梁煤矿一井范围进行了批复2004 年 1 月内蒙古自治区煤田地质局 117 勘探队编制了“煤炭资源储量报告”2004 年 7 月内蒙古自治区国土资源厅以内国土资储备字〔2004〕135 号文出具了该报告评审备案评明2004 年 12 月内蒙古煤矿设计研究院有限责任公司编制完成了《碾盘梁煤矿一井资源开发利用方案》2006 年 3 月内蒙古自治区国土资源厅为该矿井颁发了《采矿许可证》，证号：1500000620165在此基础上鄂尔多斯市恒泰煤炭有限公司委托内蒙古煤矿设计研究院有限责任公司编制完成了《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井初步设计》，并由自治区煤炭工业局以“内煤局字〔2006〕250 号文件”进行了批复，批复矿井设计生产能力为 1.2Mt/a 。
2009 年 9 月 25 日，内蒙古自治区煤炭工业局组织相关部门对碾盘梁煤矿一井建设项目主体工程进行了竣工验收矿井投产至今，各设备运行正常,系统状况良好本矿井采用斜井多水平开拓方式在矿井工业场内设主斜井、副斜井和回风斜井三条井筒矿井设两个水平开采，一水平标高+1277m，沿 4-1下煤层布置一水平运输、辅运、回风大巷，分别与主斜井、副斜井和回风斜井连内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司2通，形成一水平开拓系统在 3-1上煤层设辅助水平，辅助水平标高+1309m，沿 3-1上煤层布置辅助水平运输、辅运、回风大巷，分别与主斜井、副斜井和回风斜井连通，形成辅助水平开拓系统矿井以 3-1上煤层的一个综采工作面和两个综掘工作满足生产2010 年 3 月，鄂尔多斯市恒泰煤炭有限公司委托内蒙古煤矿设计研究院有限责任公司对碾盘梁煤矿一井进行了矿井生产能力核定工作，并编制了《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井生产能力核定报告》，经相关部门审核后，同意核定该矿井的生产能力为 1.8Mt/a在此基础上，鄂尔多斯市恒泰煤炭有限公司特委托我公司编制矿井生产能力为 1.8Mt/a 的《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井初步设计》。
一、编制设计的依据1、 《设计委托书》（内蒙古鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井）；2、 《采矿许可证》，证号 1500000730039；3、内蒙古自治区东胜煤田铜匠川矿区碾盘梁煤矿一井煤炭资源储量核实报告（内蒙古煤田地质局 117 勘探队编制，2004 年 1 月）；4、关于《内蒙古自治区东胜煤田铜匠川矿区碾盘梁煤矿一井煤炭资源储量报告》矿产资源储量评审备案证明（内国土资储备字〔2004〕135 号）；5、内蒙古自治区环境保护局《内蒙古自治区环境保护局关于鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井环境影响报告书的批复》（内环字【2006】406 号 2006.11.30）；6、内蒙古自治区水利厅《内蒙古自治区水利厅关于碾盘梁煤矿一井（1.2Mt/a）技改工程水土保持方案报告书的批复》（内水保【2006】194 号2006.11.16）;7、内蒙古煤矿设计研究院有限责任公司 2006 年 11 月编制的《鄂尔多内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司3斯市恒泰煤炭有限公司碾盘梁煤矿一井初步设计》；8、内蒙古煤矿设计研究院有限责任公司 2010 年 3 月编制的《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井生产能力核定报告》；9、内蒙古自治区煤炭工业局 2006 年 11 月 27 日内煤局字【2006】250号《关于鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井初步设计的批复》；10、内蒙古煤矿设计研究院有限责任公司 2009 年 5 月编制的《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井初步设计变更》；11、内蒙古自治区煤炭工业局 2009 年 7 月 8 日内煤局字【2009】331 号《关于鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井初步设计变更的批复》；12、内蒙古安科安全生产检测检验有限公司出具的《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井煤尘爆炸性、煤自燃倾向性检验报告》（2009 年度）；13、内蒙古安科安全生产检测检验有限公司出具的《鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井矿井瓦斯等级鉴定报告》（2010 年度）；14、相关的协议支持性文件；15、 《煤炭工业矿井设计规范》（GB50215-2005）；16、 《煤矿安全规程》（2010 年版）；17、国家工程建设强制性条文及有关的规范、规程及规定等。
二、设计的指导思想由于该矿为生产矿井，各大系统均已形成且运行情况较好，所以本次设计本着尽量遵照原设计系统，利用现有高效、高能设备的原则使矿井生产能力达到 1.8Mt/a本次设计主要是对矿井现有系统及设备进行核定，尽量利用满足生产能力的系统和设备，对不满足生产能力的系统提出可行的改造方案，对不满足生产能力的设备进行合理的选型内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司4三、设计的主要特点1、开拓方式：开拓方式为斜井开拓，划分为两个水平在井田西部边界处布置工业场地，向东南方向掘进主斜井、副斜井和回风斜井，井下大巷沿 110kV 高压线布置一水平布置在 4-1下煤层中，2-1下和 3-1上煤层通过辅助水平开采；二水平布置在 6-2中煤层中2、井筒：主斜井净宽 3.2，倾角 16°，井筒全长 408m，装备胶带输送机；副斜井净宽 4.0m，倾角 6°，井筒全长 892m，采用防爆无轨胶轮车运输；回风斜井净宽 3.5m，倾角 25°，井筒全长 232m3、采煤方法：采用综合机械化采煤法，全部跨落法管理顶板。
4、掘进装备： 3-1上煤配备一套综掘工作面和两套综掘工作面5、主、辅运输：矿井主运输全部采用胶带输送机，煤流从工作面到地面实现了连续运输；矿井辅助运输采用防爆无轨胶轮车运输6、矿井供电：工业场地建 10kV 变电站一座，双回路电源由麻黄弯35kV 变电站Ⅰ、Ⅱ段母线分别引7、地面布置：地面布置简洁紧凑，只设置必要的生产、生活及辅助设施，矿井不设居住区8、煤炭运输：煤炭对外运输目前采用公路运输，当包神铁路复线形成后，可根据运输和用户情况，考虑与包神铁路线接轨，采用铁路运输四、主要技术经济指标1、设计生产能力：1.80Mt/a；2、矿井服务年限：21.1a；3、工业场地占地面积：7.34hm2；4、矿井在籍总人数 515 人，全员工效 14.99t/工；5、吨煤投资：253.60 元6、矿井建设总投资 46397.44 万元；内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司5五、存在的主要问题和建议1、碾盘梁井田普、详勘探阶段，施工的钻孔封孔质量差，精查阶段未进行封孔检查，有数个钻孔有遗留钻具，开采时应予注意，同样在暴雨期注意井下涌水变化，有可能形成钻孔导水。
建议开采前对封孔进行检查，采取再封孔措施2、原地质勘探报告对 2-1下煤层风化带深度确定依据不充分（仅由一个钻孔确定风氧化带垂深）3、原地质勘探报告提出非煤系地层侏罗中统（J2）中的部分层段有天然放射性异常，强度在 30.9～129.94γ 之间，经岩芯检查，均未发现异常岩芯，元素种类不清，对未来采矿影响程度不清，开采时应对此引起重视4、本矿井距东胜区较近，井田西部边界附近地面建构筑物较多，主要包括村庄、煤场及砖厂等，煤柱损失大，建设单位可考虑对煤场和砖厂进行收购，对村庄进行搬迁，以减少煤柱损失，提高资源回收率和经济效益5、由于受地表地形地貌条件限制，本矿井部分工业场地位于井田西界以外，因此建议建设单位补做工业场地的压覆报告，并办理相关资源手续6、本水文地质勘探程度低，对矿井涌水量计算不尽准确，建议矿方对本井田进一步勘探7、建议建设单位重新编制与设计井型（1.80Mt/a）相适应的《建设项目环境影响报告书》和《水土保持方案报告书》内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司6第一章 井田概况及地质特征第一节 井田概况一、地理位置及交通1、位置碾盘梁煤矿一井位于鄂尔多斯市东胜区境内，行政区划隶属鄂尔多斯市东胜区铜川镇。
其地理坐标为：东经：110°01′06″～110°02′55″北纬：39°50′47″～39°51′58″2、交通本区位于鄂尔多斯市东胜区东北部，距东胜区约 3km在本区南部有109 国道（北京—拉萨）和 S213 省道（包头—府谷），距离约 3km；西部有210 国道，与煤矿相距约 4km工业场地西侧有碾竹运煤公路，直通 S213省道，距离约 4.5km煤矿西侧有包（包头）～神（神木）铁路通过，区中心距包神铁路潮脑沟煤炭集装站约 15km沿公路可到达鄂尔多斯市政府所在地东胜区，并可南下到达陕西省大柳塔、神木及府谷等地故本区交通条件十分便利区内由于煤炭资源的开发，交通便利见交通位置图 1-1-1内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司7图 1-1-1 交通位置图内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 初步设计内蒙古煤矿设计研究院有限责任公司8二、地形地貌东胜煤田位于鄂尔多斯高原东北部，而本区位于东胜煤田的中部区内地形总体表现为南高北低之特点，在此基础上又表现为中部高两侧低之变化趋势。
最高点位于区内东南角的 865 号孔附近，海拔标高为 1445.10m；最低点位于井田北部的冲沟内，海拔标高为 1354.3m；最大地形标高差为90.8m，一般地形海拔标高在 1380～1420m 之间，一般地形海拔标高差为40m 左右本区低矮山丘广布，冲沟、沟谷发育，第四系广泛分布，基岩大面积出露，植被稀疏，具高原丘陵侵蚀区地貌特征三、地表水系本区水系较为发育，东侧为纳林沟，为水塔沟的支沟，西侧为哈什拉川，沟谷常年有水，在枯水季节水量较小，但在丰雨季节，可形成短暂的溪流或洪流，洪流具有历时短、流量较大的特点大气降水在地表形成迳流后向西北汇入哈什拉川内，最后在达拉特旗境内注入黄河四、气象情况区内气候特征属于典型的温带大陆性气候，具体特点是太阳辐射强烈，日照较丰富，干燥少雨，风大沙多，无霜期短冬季漫长寒冷，夏季炎热而短暂，春季回暖升温快，秋季气温下降显著据东胜区气象局资料，当地最高气温 36.6℃，最低气温为-27.9℃，年降水量为 194.7～531.6mm，年蒸发量为 2297.4～2833mm，年蒸发量为年降水量的 5～10 倍区内风多雨少，最大风速为 14m/s，一般风速 2.2～5.2m/s，且以西北风为主。
冻结期一般从 10 月份开始，次年 5 月份解冻，最大冻土深度为 1.71m，最大沙尘暴日为 40 天/年五、地震情况据《中国地震动参数区划图》（GB18306-2001），本区地震动峰值加速度内蒙古自治区鄂尔多斯市恒泰煤炭有限公司碾盘梁煤矿一井 。
