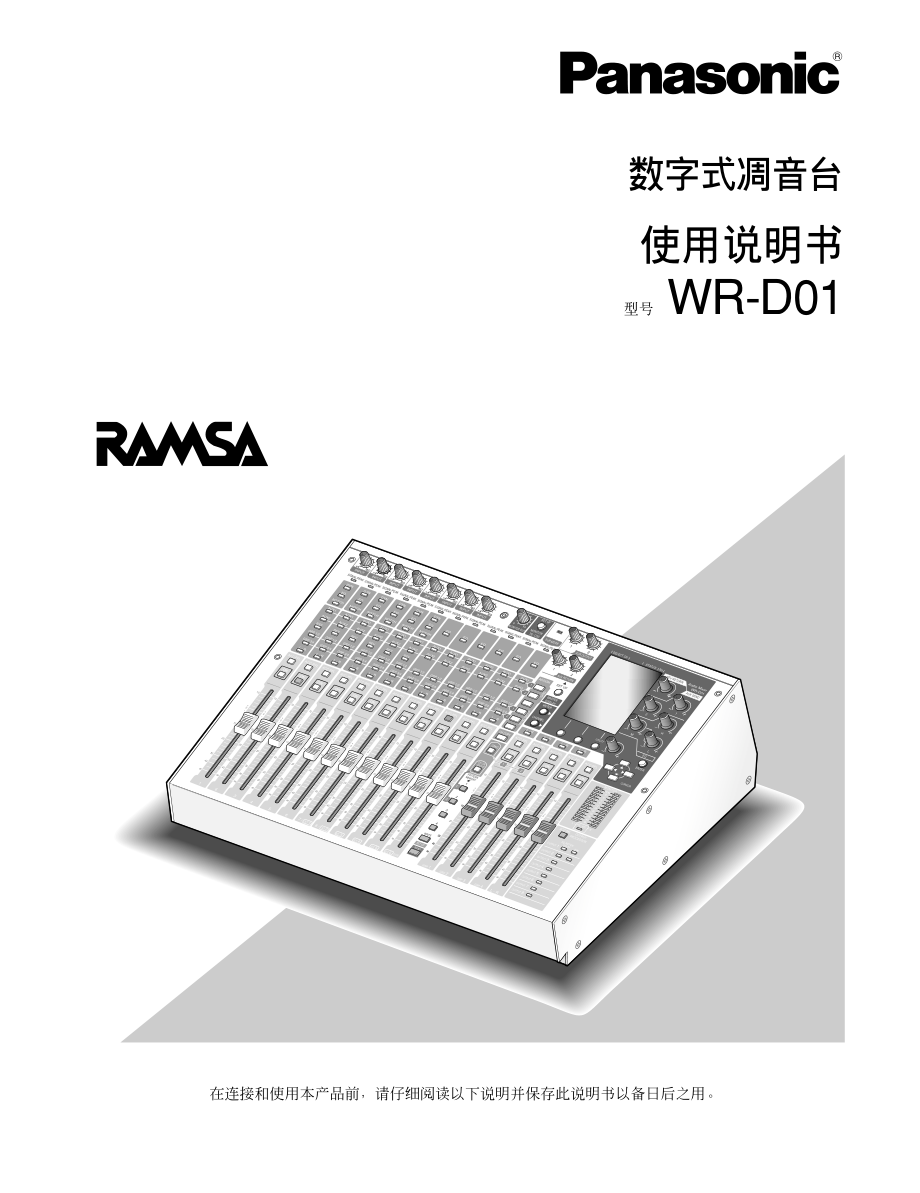

在连接和使用本产品前，请仔细阅读以下说明并保存此说明书以备日后之用 数字式凋音台 使用说明书 型号WR-D01 MONITOR PFL AFL PEAK 12 6 0 6 12 18 24 30 36 42 48 L R ACC SELOUTPUT PROCESSOR OUTPUT 1 EQ.NOTCH/ DELAYDYN OUTPUT 2 OUTPUT 3 OUTPUT 4 OUTPUT 5 OUTPUT 6 OUTPUT 7 OUTPUT 8 CURSOR UTILITY ENTER REV RETURN NoSTATUSSELECT CH Audio Mixer WR-D01 EQ M H 1 2 L AUX SEND 10 10 + 0 - 20 30 40 oo 1 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK REV L - R AUX2 AUX1 NOTCH INPUT +4-60 EQ DYN 10 10 + 0 - 20 30 40 oo 6 ON ACC-PFL SIGNAL/PEAK L - R NOTCH INPUT +4-60 EQ DYN GRP 3/4 GRP 1/2 REV AUX2 AUX1 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK REV L - R AUX2 AUX1 NOTCH INPUT +4-60 EQ DYN 4 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK REV L - R AUX2 AUX1 NOTCH INPUT +4-60 EQ DYN 5 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK REV L - R AUX2 AUX1 NOTCH INPUT +4-60 EQ DYN 6 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK L - R AUX2 AUX1 INPUT +4-60 EQ 7 / ST 1 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK L - R AUX2 AUX1 INPUT +4-60 EQ 8 / ST 2 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK L - R AUX2 AUX1 EQ ST 3 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK L - R AUX2 AUX1 010 010010 0100 10 EQ MONITOR OUT ST 4 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK L - R AUX2 AUX1 EQ MONITOR TB / OSC SET UP ST 5 10 10 + 0 - 20 30 40 oo ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK L - R AUX2 AUX1 EQ SUR MODE ST 6 SUR 10 + 0 - 20 30 40 oo ON ACC-PFL L - R 2 2 AUX OUTPUT AUX RETURN MASTER DISPLAY GRP 1 10 10 30 40 oo SET UP METER CHANNEL 10 10 + 0 - 20 30 40 oo ON ACC-PFL L - R GRP 2 10 10 + 0 - 20 30 40 oo ON ACC-PFL L - R GRP 3 10 10 + 0 - 20 30 40 oo ON ACC-PFL L - R GRP 4 10 10 + 0 - 20 30 40 oo ON ACC-PFL L - R ON ACC-PFL GRP 3/4 GRP 1/2 SIGNAL/PEAK REV L - R AUX2 AUX1 NOTCH INPUT +4-60 EQ DYN 3 1 1 CH NO GROUP GANG ASSIGN 1 4 1 12 2 2 3 CH COPY GANG CH ON GROUP SET UP READ WRITE PATTERN MEMORY 1 2 1 2 2 在正三角形中闪烁的箭头符号，用以 提醒用户在本产品附近出现较大的非 绝缘“危险电压”足以对人体产生触 电。
注意 为了减少触电危险，请勿移动护盖（或 背盖） 内部没有用户能自行修理的零 件应由有资格的人员进行维修工作 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 在正三角形中的注意号，用以提醒用 户参考有关该机的重要操作与维修的 文字说明 本产品的制造号码标示于装置的表面 请在下面空白处填上本机的制造号码，并 将此说明书妥加保存，以便万一遭窃时查 核 型号: 制造号码: 中断电源：不管开关在“开”或 “关”的状态下，电源线插入插座后， 监视器就会有电源；开关要在“开” 的状态下，监视器才会有动作，将监 视器电源线拔除即可中断全部电源 注意： • 请阅读本机表面的标签，确认本产品及其额定 功率 警告： • 不可让本产品淋雨或受潮，且勿放置盛水容器 于产品上，以免水滴溅人，发生火灾或触电 • 有关本产品的一切安装工作，都应该由有资格 的维修人员或系统安装人员进行 3 有限责任 本出版物仅为字面的而不对任何形式的，不论是表 述的或者暗示的，包括但不限于隐含的可购买性， 对任何用途的适应性，或者对第三方权利的非侵害 性，提供保证 不承诺保证 除了退换或者合理的产品维护以外，MATSUSHI- TA ELECTRIC INDUSTRIAL CO.，LTD.公司在 任何情况下对任何组织或者个人在包括但不仅限以 下情况下都不负责任∶ (1)由本产品引起或者与本产品有关的任何，包括但 不限于，直接或者间接，特殊的，派生的或者可 能的损伤和损失； (2)由使用者使用不当或者操作疏忽造成发人员伤害 或者任何损伤； (3)使用者对本产品未经授权的拆卸，修理，或者修 改； (4)由由于系统由第三方设备组成而引起的任何问 题，派生不便，或者损失和损害。
本出版物可能包括技术的不精确性或者版面错误 在任何时候可为改善本出版物与/或其对应产品增加 修改 4 安全上重要事项的说明 1) 请阅读本说明书 2) 本说明书请妥加保存 3) 请注意所有布线 4) 请遵照所有说明 5) 本装置请勿在靠近水的地方使用 6) 只能用干布清洁 7) 请勿堵塞任何通风孔请按照制造厂的指示进行安装 8) 请勿在散热器、热记录器、火炉或其他发热的器具（包括放大器在内）等热源近旁使用 9) 请勿使极化或接地型插头的安全目的丧失殆尽极化插头有两个刀形插脚，一宽一窄接地型插头有两个刀 型插脚和一个管脚宽刀形插脚和管脚随机附送，以策安全如果附送插头插不进插口，请托电器行帮您更 换不能用的插口 10)请保护电源软线免受踩踏或紧压，特别是在插头、方便插做和从器件引出的接点处 11)只能使用制造厂规定的配件/附件 12)只能与制造厂规定或随机附送的手推车、台架、三脚架、托架或桌子一起使用使用手推车时，在移动手推 车/器件组合时要特别注意，不要因倾翻而受伤 13)雷电交加的暴风雨或长时间不使用时，请将本器件的插头拔出 14)请托有资格的维修人员进行维修本器件有电源软线或插头损坏、液体溢流或物体掉进本器件内、本器件淋 到雨或受潮、不能正常工作或曾经掉落等情况时，就需要送修。
S3125A 5 注意事项 应由有资格的维修人员或系统安装人员进行与安装 本产品的全部工作 不要在超出温度、湿度或电源规格的状态下使用设 备 在温度为＋0 °C - ＋40 °C (32 °F - 104 °F)范围，湿 度低于85 %的环境使用本设备 输入电压为交流220 - 240 V 50 Hz 不要将电源插头与空调，复印机等耗用大功率的设 备接在一起 本设备仅能在室内使用 不要在室外或者暴露在水，潮湿，或者直接日照的 环境下使用本设备 要小心使用设备 避免振动以免损坏设备 不要撞击设备或者使之受到强烈振动 不要让水进入摄像机以免损坏设备 开/关机 接通/关闭本设备的电源前确认放大器的电源已关闭 否则，会产生脉冲噪声并且损坏扬声器 不要在任何衰减器或者频道开关接通时插入/拔出端 子上的电缆 否则，会产生脉冲噪声并且损坏扬声器关闭全部 衰减器或者频道开关并且关断放大器的电源 电源开关 即使POWER开关置于“OFF” ，电源并没有被切断 将设备的电源插头从交流插座上拔下才能切断电源 使用电源控制单元时，关断电源控制单元的电源 电源 使用以下方法连接带有电源关闭系统的电源线 (1)通过电源控制系统设备连接电源插头。
(2)将该设备安装在交流电源插座附近并且通过电源 关闭系统连接电源电缆 (3)将电源电缆连接到带3.0 mm长接点的分线板的断 路器断路器必须能够切断主电源上除地线导体 外的全部电极 ＋48 V开关(幻影电源) • 使用不平衡麦克风或者如激光唱机或者声音效果 器等设备(非麦克风)时，将＋48 V开关设置为 OFF否则，可能造成故障 • 插/拔使用外部电源的麦克风前，将衰减器设置到 最小值并且将全部ON键和＋48 V开关设置为 OFF操作＋48 V开关后约1分钟内不要操作衰 减器和ON键否则，可能造成故障或者损坏麦 克风或者本设备 • 对＋48 V开关操作时/操作后可能产生噪声操 作＋48 V开关时将衰减器设置到最小值并且关断 全部ON键操作＋48 V开关后约1分钟内不要操 作衰减器和ON键 端子的极性 本设备后面板上XLR端子符合IEC60268标准各个 接脚如下 1∶GND 2∶HOT 3∶COLD 清洁 清洁设备时关断电源否则可能造成伤害 清洗设备机体时，请不要使用强烈的或带有研磨性 的清洁剂 设备有污垢时，请用干的软布擦试 如果污垢难以清除，可以用中性的清洁剂轻轻擦去 指示标签 参照本设备表面指示标签辨认设备分类和电源等等。
接地 将接到SIGNAL GND终端的电线接地否则可能造 成振荡或者损坏设备 不要将设备放在无线电转发器，调光器，阴极射线 管监视器等的附近否则，设备可能受到噪声的影 响 如果长时间不使用本设备，需要时常接通一下设备 的电源否则，设备可能工作失常 6 商标和注册商标 关于本说明书 • Microsoft，Windows，Windows NT是Microsoft Corporation公司在美国和其他国家的注册商标 • 本说明书中的其他公司或者产品的名称可能是相应公司的商标或者注册商标 本设备可以在用户模式和管理员模式下工作本设备初始时是管理员模式关于如何改变操作模式参见第119页 在此操作模式下，提供管理员模式下操作的以下图标 不要将水等液体的容器放在本设备附近 如果液体撒在本设备上，可能造成起火或者电击 不要让设备淋雨或沾湿的地方使用 绝对禁止对本产品所提供的软件进行分发，复制， 分解，反编译，反向工程，以及违反出口法律的出 口 不要试图拆开装置 为了避免触电，不要拆卸螺钉或机盖 机内并无用户能自行维修的零件 有必要时，应请 有资格的维修人员进行维修 操作模式 管理员 为了避免发生故障请不要在下。
