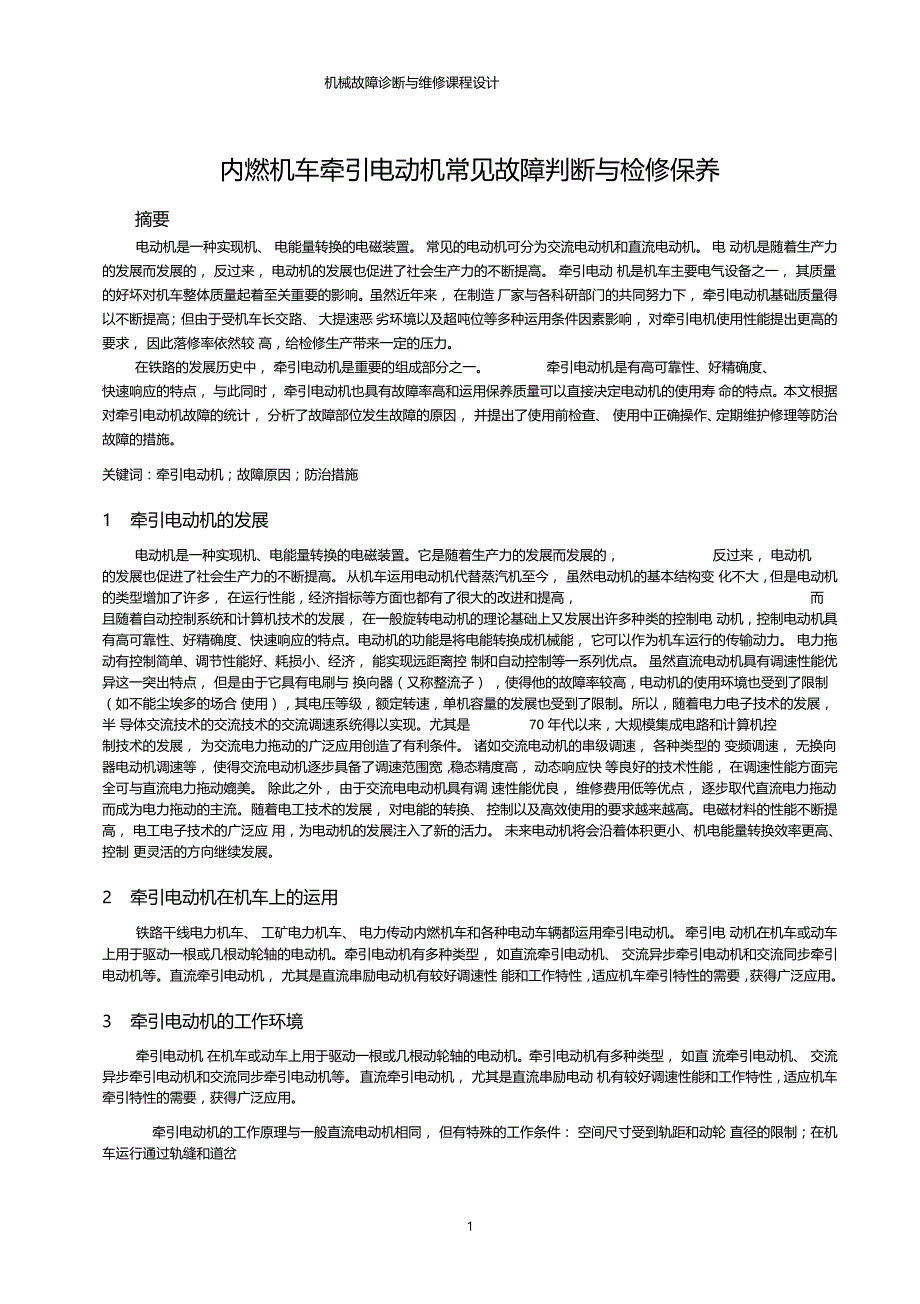

机械故障诊断与维修课程设计内燃机车牵引电动机常见故障判断与检修保养摘要电动机是一种实现机、 电能量转换的电磁装置 常见的电动机可分为交流电动机和直流电动机 电 动机是随着生产力的发展而发展的， 反过来， 电动机的发展也促进了社会生产力的不断提高 牵引电动 机是机车主要电气设备之一， 其质量的好坏对机车整体质量起着至关重要的影响 虽然近年来， 在制造 厂家与各科研部门的共同努力下， 牵引电动机基础质量得以不断提高； 但由于受机车长交路、 大提速恶 劣环境以及超吨位等多种运用条件因素影响， 对牵引电机使用性能提出更高的要求， 因此落修率依然较 高，给检修生产带来一定的压力在铁路的发展历史中， 牵引电动机是重要的组成部分之一 牵引电动机是有高可靠性、好精确度、快速响应的特点， 与此同时， 牵引电动机也具有故障率高和运用保养质量可以直接决定电动机的使用寿 命的特点 本文根据对牵引电动机故障的统计， 分析了故障部位发生故障的原因， 并提出了使用前检查、 使用中正确操作、定期维护修理等防治故障的措施关键词：牵引电动机；故障原因；防治措施1 牵引电动机的发展电动机是一种实现机、电能量转换的电磁装置它是随着生产力的发展而发展的， 反过来， 电动机的发展也促进了社会生产力的不断提高。
从机车运用电动机代替蒸汽机至今， 虽然电动机的基本结构变 化不大，但是电动机的类型增加了许多， 在运行性能，经济指标等方面也都有了很大的改进和提高， 而且随着自动控制系统和计算机技术的发展， 在一般旋转电动机的理论基础上又发展出许多种类的控制电 动机，控制电动机具有高可靠性、好精确度、快速响应的特点电动机的功能是将电能转换成机械能， 它可以作为机车运行的传输动力 电力拖动有控制简单、调节性能好、耗损小、经济， 能实现远距离控 制和自动控制等一系列优点 虽然直流电动机具有调速性能优异这一突出特点， 但是由于它具有电刷与 换向器（又称整流子） ，使得他的故障率较高，电动机的使用环境也受到了限制（如不能尘埃多的场合 使用），其电压等级，额定转速，单机容量的发展也受到了限制所以，随着电力电子技术的发展，半 导体交流技术的交流技术的交流调速系统得以实现尤其是 70 年代以来，大规模集成电路和计算机控制技术的发展， 为交流电力拖动的广泛应用创造了有利条件 诸如交流电动机的串级调速， 各种类型的 变频调速， 无换向器电动机调速等， 使得交流电动机逐步具备了调速范围宽，稳态精度高， 动态响应快 等良好的技术性能， 在调速性能方面完全可与直流电力拖动媲美。
除此之外， 由于交流电电动机具有调 速性能优良， 维修费用低等优点， 逐步取代直流电力拖动而成为电力拖动的主流 随着电工技术的发展， 对电能的转换、 控制以及高效使用的要求越来越高 电磁材料的性能不断提高， 电工电子技术的广泛应 用，为电动机的发展注入了新的活力 未来电动机将会沿着体积更小、机电能量转换效率更高、控制 更灵活的方向继续发展2 牵引电动机在机车上的运用铁路干线电力机车、 工矿电力机车、 电力传动内燃机车和各种电动车辆都运用牵引电动机 牵引电 动机在机车或动车上用于驱动一根或几根动轮轴的电动机 牵引电动机有多种类型， 如直流牵引电动机、 交流异步牵引电动机和交流同步牵引电动机等 直流牵引电动机， 尤其是直流串励电动机有较好调速性 能和工作特性，适应机车牵引特性的需要，获得广泛应用3 牵引电动机的工作环境牵引电动机 在机车或动车上用于驱动一根或几根动轮轴的电动机 牵引电动机有多种类型， 如直 流牵引电动机、 交流异步牵引电动机和交流同步牵引电动机等 直流牵引电动机， 尤其是直流串励电动 机有较好调速性能和工作特性，适应机车牵引特性的需要，获得广泛应用牵引电动机的工作原理与一般直流电动机相同， 但有特殊的工作条件： 空间尺寸受到轨距和动轮 直径的限制；在机车运行通过轨缝和道岔时要承受相当大的冲击振动，这不仅电动机换向带来困难，而且还容易造成电动机机械破损；大、小 齿轮啮合不良时电枢上会产生强烈的扭转振动 ; 在恶劣环境中运用，雨、雪、灰沙容易侵入；电动机工 作时电压变化范围大，同一台机车的六台牵引电动机并联工作，若引动轮直径差异，个别轮对空转、 电 动机特性因数不尽相同等因数干扰， 将是牵引电动机负载分配不均匀。
过大的电流或是电压势必电机的 换向带来困难，造成电机温升过高，绝缘老化等因此牵引电动机在设计和结构上也有许多要求， 如要充分利用机体内部空间使结构紧凑， 要采用较 高级的绝缘材料和导磁材料， 零部件需有较高的机械强度和刚度， 整台电机需有良好的通风散热条件和 防尘防潮能力，要采取特殊的措施以应付比较困难的“换向”条件以减少炭刷下的火花等4 牵引电机的一般组成结构牵引电动机 一般由定子和转子两大部分组成，在定子和转子之间有一个一定大小的间隙，称为气 隙1 、定子定子一般由机座、主磁极换向级和电刷装置等组成（1）机座机座兼起机械支撑和导磁磁路两个作用它即用来作为安装电机所有零件的外壳，又是连接各磁极 的导磁铁轭，机座通常为铸钢件，也有采用钢板焊接而成 2）主磁极主磁极由主机铁心和主机线圈两部分组成主级铁芯一般用 1〜1.5mm厚的钢板冲压叠加成一个整体小型电机的主级线圈用绝缘铜线绕制而成大中型电机主机线圈扁铜线绕制而成3） 换向级换向级又称为附加级他安装在两个主级之间，用来改善换向换向级由换向级铁芯换向级线圈构成 换向级铁芯主要用大多数钢板加工而成 换向级线圈跟主级线圈一样也是用圆铜线绕制而成。
经 绝缘处理后套在换向级铁芯上，最后用螺钉将换向级固定在机座内壁4） 电刷装置电刷装置的作用是通过电刷与换向器表面的滑动接触， 把传动的电枢绕组与外电路相连 电刷装置一 般由电刷、刷握、刷干、等部分组成电刷一般用石墨粉压制而成2 转子转子又称为电枢，主要由转轴，电枢铁芯、电枢绕组和换向器组成（ 1 ）转轴转轴的作用是用来传递转矩，一般用合金钢锻压而成（2） 电枢铁芯电枢铁芯是电机磁路的一部分 也是承受电磁力的一部分 当电枢在磁场中旋转时， 在电枢铁芯中将 产生涡流和磁滞损耗，为了减小这些磁滞的影响，电枢铁芯通常用0.5mm厚的钢板叠压而成电枢铁芯 固定在转子支架或是转轴上（3） 电枢绕组电枢绕组的作用是产生感应电动势和通过电流产生电磁转据 实现机电能量的转换 它是电机主要的电路部分 电枢绕住通常都用圆形的或是矩形的导线绕制而成， 再按一定规律放在电枢槽内， 上下层之间以及电枢绕组与铁芯之间要妥善的绝缘 为了防止离心力将绕组甩出槽外， 槽口处需用槽锲将绕组压 紧，伸出槽外的绕线部分用无玮玻璃丝带绑紧（ 4 ）换向器换向器的作用是机械整流，即在直流电动机中，它将外加的直流电流逆变成绕组内的交流电流， 在直流发电机中，它将绕组内的交流电动势整流成电刷两端的直流电动势。
5 牵引电动机的保养5.1 检查吹扫电机5.1 ． 1 吹扫电机的意义 内燃机车有许多电机， 各电机安装在不同位置 以六台牵引电动机为例， 他们安装在机车底部前后 转向架上工作环境恶劣，时常受到雨、雪、风、沙的侵袭，使牵引电动机绝缘能力变差因此，定期 用干燥的压缩空气进行吹扫，是保障电机可靠运用及保养的重要措施电机吹扫的方法与程序1 使用机车以外的风源时（1）机车制动按规定挂禁动牌（ 2）调整用于机车的风压在 350~400kpa2 使用机车风源时（ 1）机车单阀制动，按规定挂禁动牌（2）启动柴油机后，压缩机开始工作（3）将阀至于运转位（ 4）调整风压为 350~400kpa（5）将风管接到制动管上（6）逐次打开各电机全部检查空盖吹扫后对各电机的检查复位（1）按与吹扫电机时打开各电机相反的顺序，对电机检查，复位2）检查机体，盖板是否牢靠，磁极，接线是否正确（3）换向器表面不应有拉伤，烧损的痕迹，应该表面清洁，弹簧压力是否得当，刷架是否按好（4）电刷有无过限，裂纹和缺损电机绝缘良好 5）电机通风良好，无网无异物6）检查电机，恢复制动管压力，清洁工具5.12 电机的日常保养（1）换向器的保养① ．换向器表面与电刷接触面上应呈均匀有光泽薄膜， 薄膜的颜色可以是浅色或是略带深色， 甚至黑 褐色。
换向器表面不因有不均匀磨损、局部发黑和严重无光泽发黑现象② .换向片片间的云母槽下刻深度 1~1.5mmt换向片0.5 X 45 °,倒角处无毛刺③ •经常用干燥的压缩空气吹扫换向器表面的颗粒如果烧伤明显，则用 00号玻璃砂纸紧贴换向器表面进行打磨，然后用风吹2） 刷架的维修保养① . 应该经常清除刷杆上的碳粉、油污， 保持刷杆表面清洁， 当刷杆表面有裂纹时，要更换② . 刷握压制应灵活，弹簧压力 40~50N③ . 电刷在刷盒内应该上下活动自如④ . 电刷与换向器表面的接触面积应不小于电刷全面积的 80%否则应予以研磨⑤ . 电刷磨耗过限或者产生崩裂、刷瓣松动、变色等缺陷应及时更换电刷（3） 轴承的维护保养① . 经常检查电枢轴承的温升情况，发现过热，及时处理② . 电刷两端轴承清洗后的一次加油量为： 换向器端200g,传动端400g.轴承在运用中的 添油量，建议机车从走行 20000km开始，每增加 20000km,换向器端加油10~15g，传动轴加油 20~25g（4） 抱轴瓦的维护保养① . 注意检查油位,油位应在油尺上的两刻线之间② . 报轴瓦油箱内应灌注双曲线齿轮油,不得使用其它牌号的润滑油③ . 报轴瓦与车轴的径向间隙为 0.2~0.4mm，同轴左右报轴瓦与车轴的径向间隙不大于0.5mm。
④ . 抱轴瓦瓦被与瓦盖、瓦座需紧固良好，局部间隙用 0.25mm塞尺检查，塞尺进入深度不得大于 15mm5.13 技术要求（ 1）电刷与整流子接触面积不小于 80%（ 2）电刷高度不小于原尺寸的二分之一，牵引电机为五分之二，掉角面积不超过接触面积的 10%（ 3）云母槽深度 0.5~1.5mm 之间，换向片倒角 45°（ 4）刷握与整流子表面高度为 2— 4mm（ 5）电机轴承温度不超过 70 °5.14 更换不良电刷和打磨整流子更换电刷（ 1）打开电机，检查孔盖（ 2）扳开电刷弹簧压指，从刷握里拔出电刷（ 3）用开口扳手或者螺丝刀松开电刷刷瓣的紧固螺母，取下不良电刷（ 4）按与拆下时相反的顺序，按上电刷 5）检查电刷与换向器之间的接触面积不得少于电刷截面的 75%，否则应与研磨（ 6）研磨用 00 号砂纸进行研磨（ 7）装好电刷将弹簧压指复位（ 8）盖好电机检查孔盖打磨换向器（1）打开电机检查盖孔（2）用干净的绸布沾酒精擦拭换向器表面油污或者轻度烧伤黑痕（3）换向器表面有较重发黑或是有明显的烧痕时，用布擦拭无效时，可以用 00 号细砂纸清磨然后用酒精擦干（4）盖好电机检查孔盖，撤出防护措施其他部件的保养（1）检查各绕组可见部分的绝缘膜有无变色或是损伤现象（2）检查主级和换向级的气隙是否均匀，检查磁极的禁锢状态（3）检查各绕组线的禁锢状态（4）经常清扫机座上的灰尘和油垢。
保证电机的良好的散热性能一般来说， 牵引电动机总会出现异常情况， 例如： 换向器表面出现有规律或是无规律的黑痕或是灼 伤；电枢绕组或是磁极线圈的绝缘漆膜变色； 运动部分过热或是有不正常音响等 若能及时发现并采取 措施解决故障，对防止事故和查明原因有十分重要的意义6 牵引电动机运行时应注意的。
