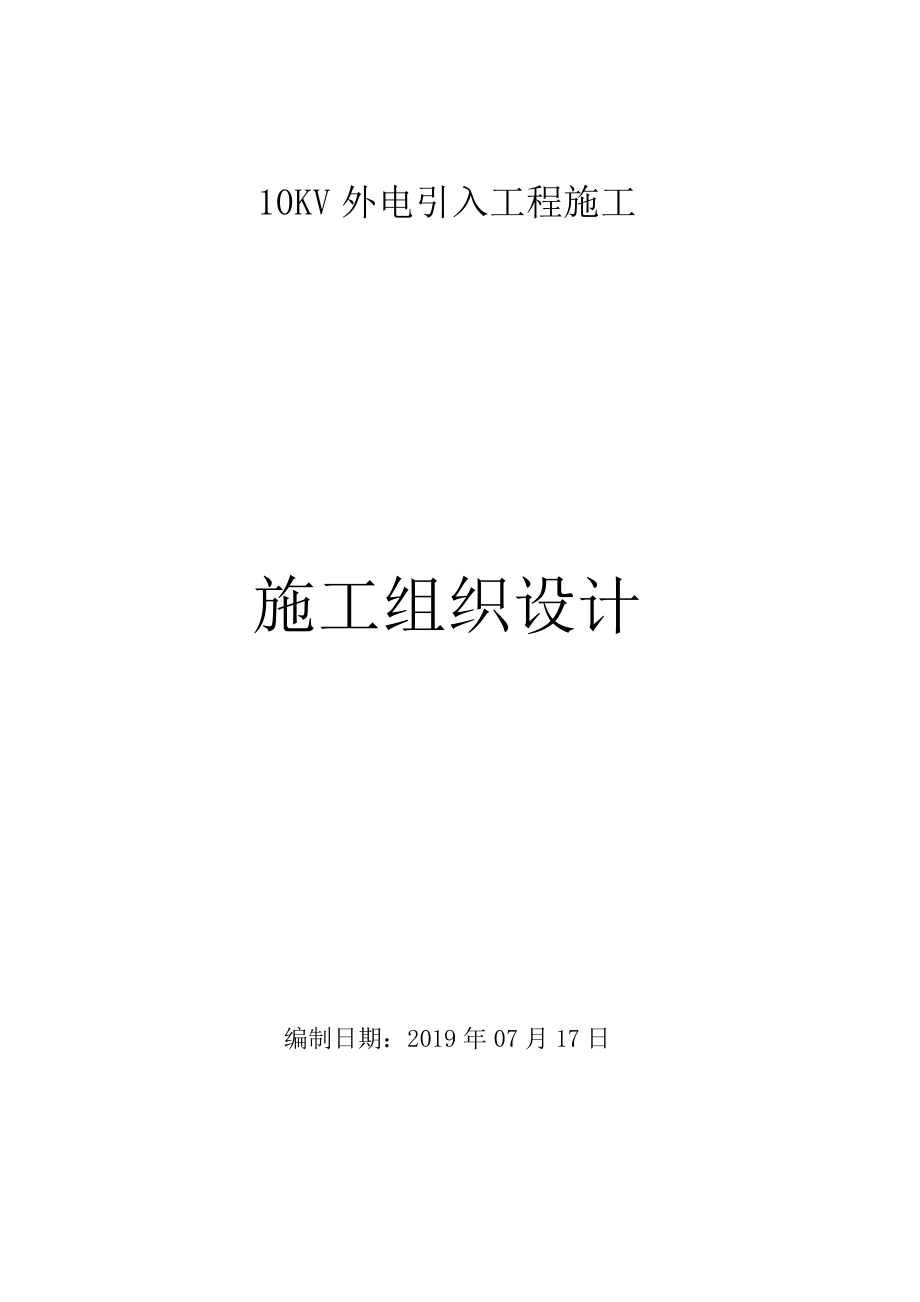

10KV外电引入工程施工施工组织设计编制日期：2019年07月17日目 录第一章 工程概况及施工特点 41.1 工程概况 41.2 工程实施目标及实施总则 4第二章 施工技术措施 72.1 施工准备 72.2 施工工序总体安排 112.3 主要工序和特殊工序的施工方法 122.4 工程质量成本的控制措施 322.5 电力设备生产规范和技术要求 33第三章 工程进度计划措施 383.1 工期规划及要求 383.2 项目实施工期保证措施 383.3 施工进度计划表 38第四章 施工现场平面布置 40第五章 施工管理组织机构 415.1 工程管理结构框图 41第六章 质量管理措施 426.1 质量目标 426.2 质量管理组织机构及主要职责 426.3 质量管理措施 436.4 技术及工艺措施及检验标准 446.5 成品半成品安全管理措施 446.6电力工程项目保修服务承诺 44第七章 安全管理措施 457.1 安全管理目标 457.2 安全组织技术措施 467.3 电力工程施工具体安全措施 467.4 电力工程安全施工危险源及控制措施 48第八章 环保管理措施 528.1 环境保护 528.2 环境保护的目标及措施 528.3 文明施工的目标、组织机构和实施方案 528.4 文明施工考核、管理办法 53第一章 工程概况及施工特点1.1 工程概况1.1.1 工程简述工程名称：****10KV外电引入工程施工项目实施地点：海南省海口市1.1.2 工程实施范围工程内容包括从110kv 山高变电站 10kv 备用柜出线1回路 10kv电缆线路接至东站国际商业广场新建开闭所，开闭所出线3回路10kv 电缆线路分别接至1#楼配电房、2#/3#楼配电房、4#楼配电房，同时改造原一期电源进配电房段电缆线路及开闭所设备安装等。
具体以施工图纸和工程量清单所包含的内容为准）1.1.3 工程施工承包范围拆除、安装及调试等工程施工总承包具体以施工图及工程量清单所包含的内容为准）1.1.4 工程外部地理交通情况本工程交通运输通道便捷便利1.2 工程实施目标及实施总则1.2.1工程实现目标工程实现目标一览表 总目标满足国家施工验收规范标准，工程质量合格，达标投产质量目标分项工程合格率100%分项工程优良率≥98%重大质量事故杜绝工程永久缺陷杜绝质量记录及资料齐全工程质量总目标创优质合格工程安全目标恶性事故消灭重伤、死亡事故杜绝年事故频率＜2‰负主要及以上责任的一般交通事故≤1治安及火灾事故没有工期进度目标开工、竣工按期开工、适当提前竣工各工序进度计划如期完成项目总工期争取提前成本目标成本总目标降低3‰信息管理目标对业主提出的要求按规定时间及时回复对监理工程师提出的要求按规定时间及时回复各种报表竣工资料填报编写及时、准确、完整文明施工目标施工驻地干净、有序施工现场保护环境、整洁、工完、料尽、场地清治安和违法乱纪杜绝发生与地方关系融洽环保目标绿化植被保护减少空气、水源、噪声污染严格执行国家有关规定设备材料管理建设单位提供的设备材料按规定接收及保管自行采购材料质优、价廉、货比三家，按ISO9002标准要求执行；按招标文件规定的品牌采购1.2.2 工程实施总则1、工程施工合同签订后完成供电方案申请手续，完成图纸设计及审批工作。
在建设单位发出书面进场通知书后第二天即进场施工；总工期为90日历天；我司将严格按建设单位要求的时间节点进度完成供配电工程施工安装送电任务 2、本项目为10KV外电引入工程工程量不算大，配电系统结线及电缆走向路径不复杂因此，公司对承担该工程的项目部、施工现场人员的组织和施工进度安排要实现科学化合理化责任化，落实施工的每个具体环节；公司及项目部各职能部门、施工班组各负其责，细化和严格执行技术质量安全三大措施3、本工程为新建工程，应做好与业主、监理及供电方的协调沟通，合理安排工作程序时间、进行科学的施工进程控制，解决工程实施中出现的问题，确保工程顺利送电第二章 施工技术措施2.1 施工准备2.1.1 技术准备1、成立该工程项目部，配备施工、安全、质量、材料、资料等人员根据项目特点，加强技术力量的配置，加强集团公司对项目部的技术支持、施工指导2、严格按照招标文件及设计文件实施；熟悉项目实施内容，组织施工设计图会审，领会项目实施意图及达到的目标；明确施工范围及内容；图纸会审中发现的设计问题及工程在实施过程中的问题，及时向建设单位、监理单位、设计部门等反映沟通，及时解决问题；严格按照施工设计图实施。
3、进行项目实施的内容、步骤、方法细节、工期安排的会审，打印发放给有关人员4、编制该项目各环节作业指导书及进行项目实施技术交底5、合同签订后，编制主要材料设备用量清单及进场时间表，按施工进度尽早订货供货2.1.2 现场准备1、工作现场设置各种安全设施，宣传牌，警告牌；布置安全通道，符合国家、省、市有关现场安全施工规定；2、准备一台小型柴油发电机备用；3、做好各工器具、试验、检测设备调试、检查工作，保证施工设备、试验设备能正常投入使用；4、现场施工力求符合国家、省、市、地方有关水土保持与环境保护的规定2.1.3 施工设备劳动力安排方面的准备本次项目为10KV外电引入工程因此，施工主要施工器具应按合同进度计划要求进行调拨进场，施工设备器具需经有关部门核查检验合格后才能投入使用2.1.3.1主要施工机具及检测试验仪器计划表（一）拟投入本工程的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW)生产能力用于施工部位备注1汽车1.5吨~25吨4国产 2017 良好 运输自有 2吊车8t/20t各1国产2018 良好吊装自有3电焊机BX6-25011211国产201630KVA良好焊接自有4小型挖掘机WJJ3001国产2018 良好电缆管沟施工自有5剪线钳D503国产2017 良好剪断导线自有6绞磨机 2国产2018 良好电缆施工自有7冲击钻 5国产2019 良好 自有8套筒扳手 5国产2018 良好 自有9冲孔机模具 2国产2019 良好 自有10千斤顶8T 5T各1国产2018 良好 自有11电动油泵 2国产2017 良好 自有12冲孔机YCK-21型4国产2018 良好 自有13切排机T3CY-CD-400A/B2国产2017 良好 自有14弯排机YQP-120型2国产2018 良好 自有15切割机380V 200V3国产2018 良好 自有16汽油发电机TC18001国产20166良好 照明应急自有17柴油发电机 1国产201850良好备用自有18台钻240161国产2019 良好 自有19抽水泵 1国产2018 良好基础抽水自有20线缆剪XLT-95A1国产2018 良好 自有21打孔机LT-931国产2018 良好 自有22手摇液压钳 2国产2019 良好 自有23机械导线压接钳 1国产2018 良好 自有（二）主要试验和检测仪器计划表序号设备名称型号规格数量国别产地制造年份已使用时数用途备注1接地电阻测试仪 2台国产 2018 1年 测量电阻 2微型三相继保测试仪 2台国产20172年 断路器试验 3试验变压器YDC-10/1501台国产20181年 耐压试验 4交流耐压机（试验变压器操作台） 2台国产20172年 10KV电缆耐压试验 5兆欧表2C25-41台国产20190 6机械导线压接钳 1台国产20172年 7配电箱、线盘 2套国产20181年 试验电源引接 8钳流表 1只国产20190 测量回路电流 9回路电阻测试仪DC-200A1台国产20172年 测量接地电阻 10谐振耐压机KDBX-3801/351台国产20172年 11继电保护综合测试仪 1台国产20190 12变压器（专用）直流电阻测试仪 1台国产20172年 变压器检测 13交流高压发生器 1台国产20181年 10KV设备、等试验用 14交直流指示仪表鉴定装置 1台国产20181年 15综合保护装置试验设备ONLLY-4630G1台国产20172年 保护装置试验 16兆欧表2500V级1000V各1台国产20190 测量绝缘电阻 2.1.3.2施工工种劳动力计划工程施工投入劳动力管理人员情况表序号工种及工序项目名称投入劳动力人数备注1测量人员4 2土建工10 3配电工12 4线路工10 5吊装工4 6电焊工2 7试验人员3 8司机及后勤人员5 9项目管理人员10 10合计60 2.1.4 管理方面的准备1、服从接受业主或总包方聘请的监理工程师在该项目实施中的监督和指导。
2、进行进场三级安全教育，进行试验工种的工艺操作指导；办理有关方面的手续3、重申或制订技术、质量、安全、消防、计划、财务、机具、材料、现场文明、政治思想、生活福利后勤服务等一系列的管理制度4、为该项目部配置计算机、打印机、机、通讯等先进信息通讯设备，实施高效管理5、认真贯彻执行我集团公司颁布的管理体系程序文件及质量、环境和职业健康安全管理手册的内容2.1.5 与总包现场配合在工程实施。
