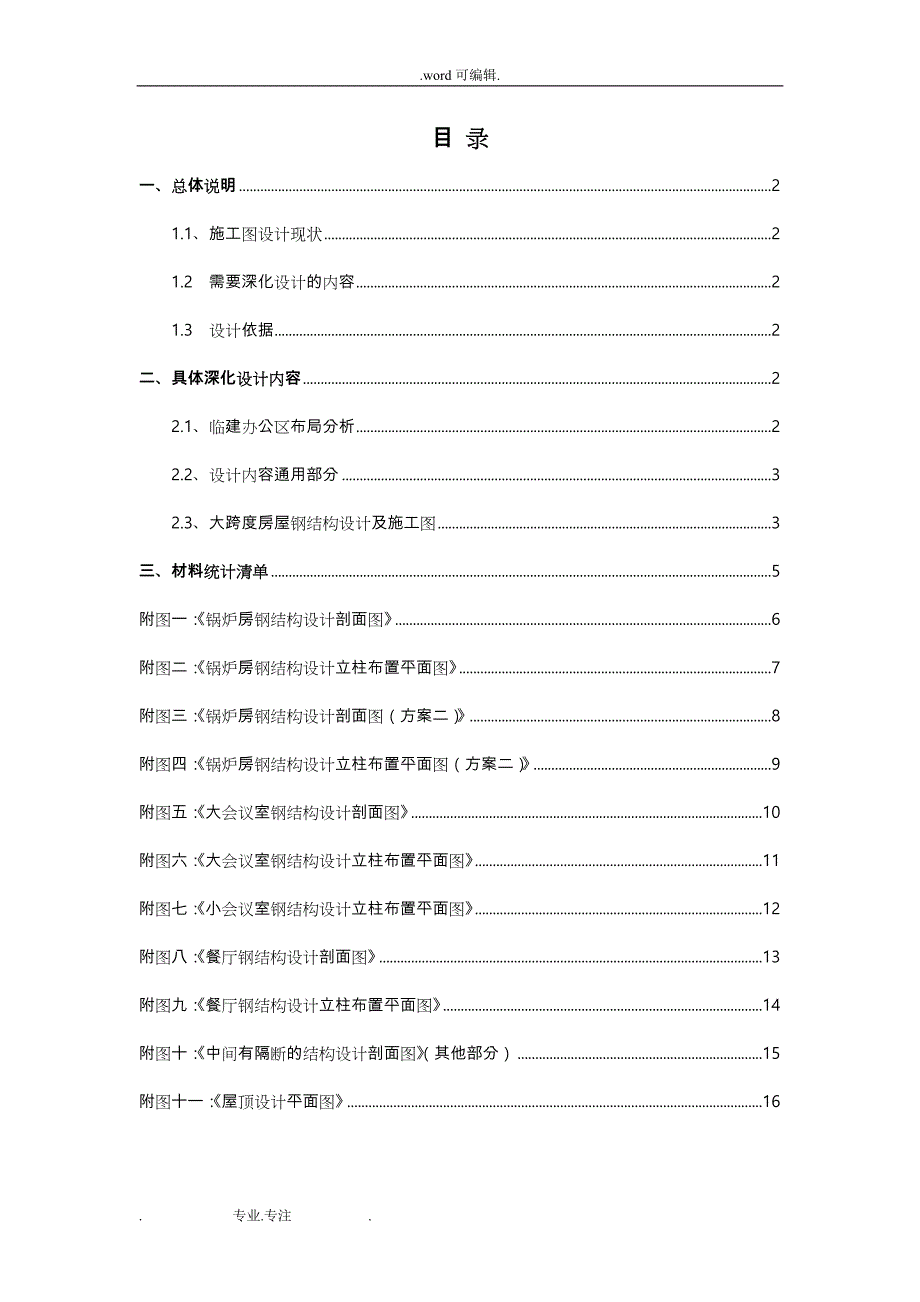

word可编辑.目 录一、总体说明 21.1、施工图设计现状 21.2 需要深化设计的内容 21.3 设计依据 2二、具体深化设计内容 22.1、临建办公区布局分析 22.2、设计内容通用部分 32.3、大跨度房屋钢结构设计及施工图 3三、材料统计清单 5附图一：《锅炉房钢结构设计剖面图》 6附图二：《锅炉房钢结构设计立柱布置平面图》 7附图三：《锅炉房钢结构设计剖面图（方案二）》 8附图四：《锅炉房钢结构设计立柱布置平面图（方案二）》 9附图五：《大会议室钢结构设计剖面图》 10附图六：《大会议室钢结构设计立柱布置平面图》 11附图七：《小会议室钢结构设计立柱布置平面图》 12附图八：《餐厅钢结构设计剖面图》 13附图九：《餐厅钢结构设计立柱布置平面图》 14附图十：《中间有隔断的结构设计剖面图》（其他部分） 15附图十一：《屋顶设计平面图》 16业主方临时办公区钢结构深化设计一、总体说明1.1、施工图设计现状 招标文件中提供的图纸为临建房总平面图、大概框架图、基础制作图和部分材料说明1.2 需要深化设计的内容（1）选择钢屋架的材料；（2）确定钢屋架的几何尺寸；（3）屋架及屋盖支撑的布置；（4）檩条的设计；（5）钢屋架的设计；（6）绘制钢屋架施工图。
1.3 设计依据（1）招标文件中提供的平面图和资料，以及国标和规范文件 （2）参考规范：《钢结构设计规范》（GB50017~2003）《建筑结构荷载规范》（GB50009~2001）《建筑抗震设计规范》（GB50011~2001）《建筑结构可靠度设计统一标准》（GB50068~2001）《建筑结构制图标准》（GB—T50101—2001）《建筑结构设计术语和符号标准》（GB／T50083—97）《钢结构设计手册》，罗邦富等，中国建筑工业出版社，1988《钢结构》（第二版），魏忠明主编，武汉理工大学出版社二、具体深化设计内容2.1、临建办公区布局分析（1）、根据临建办公区总平面分析，其中室内面积较大的有一间锅炉房（20000*12000）、一间餐厅（18000*12000）、一间大会议室（12000*12000）、两间小会议室（12000*6000）、与小会议室面积相等的一间操作室和两间活动室（其中这三件的设计都按小会议室的方案实施）2）、跨度最大的锅炉房，面积大，跨度大，高都高，所以对锅炉房的钢结构设计中要在中间必须加设顶梁立柱，以分担载重力同时也设计了第二种方案，就是采用圆弧梁结构设计屋顶的方法，从经济和使用方面都较合理。
其次是餐厅和大会议室跨度较大，经合理优化设计后决定在餐厅中间加设顶梁立柱，在大会议室只在周围多加立柱，并且在材料方面进行提高标准，以此来满足钢结构的强度要求2.2、设计内容通用部分（1）、本深化设计方案中所定材料标准，原则上只许上调标准但不允许降低标准2）、屋顶处两根檩条档距为250mm,其余檩条间档距为1000mm，适用于本工程的所有屋顶檩条结构的设计墙面檩条档距为1500，都选用40*60*5方钢3）、除大跨度的房屋外（单独分析设计），其他的办公室等房间内立柱根据现场施工六米内设一根，可根据实际情况而定，如在遇到门窗不得不避让的情况所有钢骨架防锈防腐焊接后隐蔽安装4）、板房基础根据招标文件设计内容施工5）、板房封顶100厚v820型彩钢板（白色），100厚v900型瓦楞彩钢复合板屋面（蓝色）除档案室采用砖混结构，其他建筑均为符合保温压型钢板墙体 (6)、档案室、警卫室、车库可设计为单坡屋顶2.3、大跨度房屋钢结构设计及施工图（1）、锅炉房钢结构深化设计：方案一：屋顶结构采用三角形结构（详见图一、图二）设计说明：● 屋顶结构采用三角形结构● 为加强承载能力，上弦、下弦选材∠50*50*5角钢，支撑骨架选材∠40*40*3角钢，现场加工焊接（图示结构），支撑架位置均布。
● 檩条选材为80*40*1.5方钢，屋顶处两根檩条档距为250mm,其余檩条间档距为1000mm，两边与立柱相接的檩条● 屋面坡度设置为1500mm● 锅炉房立柱材料选用100*100*2.5方钢，为有效加固屋顶，在中心设计顶梁立柱锅炉房立柱具体布置位置详见图二方案二：屋顶结构采用圆弧梁结构详见图三、图四）设计说明：● 锅炉房跨距大，屋顶重量大，特选择圆弧梁结构优点在于圆弧梁结构简洁轻便，坚固系数较高，并且室内无需设置顶梁立柱● 圆弧梁选用Ф80*2.5圆管，立柱选用Ф125*3圆管，拉筋选用Ф16钢筋檩条选用80*40*1.5方钢，屋顶处两根檩条档距为250mm,其余檩条间档距为1000mm● 锅炉房立柱立体位置布置详见图四2）、大办公室钢结构深化设计：设计说明：● 大会议室跨度较大，面积为12000*12000，考虑到会议室中摆放会议桌，中间放立柱会影响摆放桌子，也不太美观所以中间没有设计立柱，在周围墙体上加多立柱，在材料强度上进行提升● 大会议室屋顶结构采用三角形结构，支撑、上弦、下弦选用80*80*2.5方钢，檩条选用40*80*1.5方钢，立柱选用100*100.2.5方钢。
● 立柱间距为4000mm,根据实际施工情况可做微调● 具体布置见附图五、附图六3）、小会议室钢结构深化设计：设计说明：● 总布置图中显示有两件规格一样的小会议室，所以只设计一件，设计内容通用● 小会议室屋顶结构采用三角形结构，支撑、上弦、下弦选用80*80*2.5方钢，檩条选用40*80*1.5方钢，立柱选用100*100.2.5方钢● 具体布置见附图五、附图七操作间、活动室按照小会议室标准设计）（4）、餐厅钢结构深化设计：● 餐厅面积为12000mm*18000mm，跨距大，所以考虑中间加立柱● 餐厅屋顶结构采用三角形结构，支撑、上弦、下弦选用80*80*2.5方钢，檩条选用40*80*1.5方钢，立柱选用100*100.2.5方钢● 具体布置见附图八、附图九5）、其他房间钢结构深化设计：● 除了一间锅炉房、一间餐厅、一间大会议室、两间小会议室、一间操作室、一间活动室为大跨度房间，其余的都为小格局，所以以典型的中间为走廊两边为办公室为列设计，其余部分均按此例实施● 办公室、政工部、机房等屋顶都采用三角形结构，其中上弦、下弦、立柱均选用80*80*2.5方钢，支撑和檩条选用40*80*1.5方钢。
● 3、其余房间按图示间距为六米为一立柱设计根据现场施工避让门窗，所有骨架防锈防腐焊接后隐蔽安装● 4、其余房间设计详见附图十6）墙面檩条布置深化设计：墙面檩条选材40*60*1.5方钢，檩条间档距设计为1500mm安装时提前注意避让开门窗7）屋顶深化设计：屋顶采用四坡屋脊设计详见附图十一三、材料统计清单. 专业.专注 .附图一：《锅炉房钢结构设计剖面图》附图二：《锅炉房钢结构设计立柱布置平面图》附图三：《锅炉房钢结构设计剖面图（方案二）》附图四：《锅炉房钢结构设计立柱布置平面图（方案二）》附图五：《大会议室钢结构设计剖面图》附图六：《大会议室钢结构设计立柱布置平面图》附图七：《小会议室钢结构设计立柱布置平面图》附图八：《餐厅钢结构设计剖面图》附图九：《餐厅钢结构设计立柱布置平面图》附图十：《中间有隔断的结构设计剖面图》（其他部分）附图十一：《屋顶设计平面图》投 标 人： 重庆市黄浦建设（集团）有限公司 （打印全称并盖章）法定代表人： 骆正明 （打印姓名并签字）或委托代理人： 骆立海 （打印姓名并签字）日 期： 2014 年 01 月 16 日。
