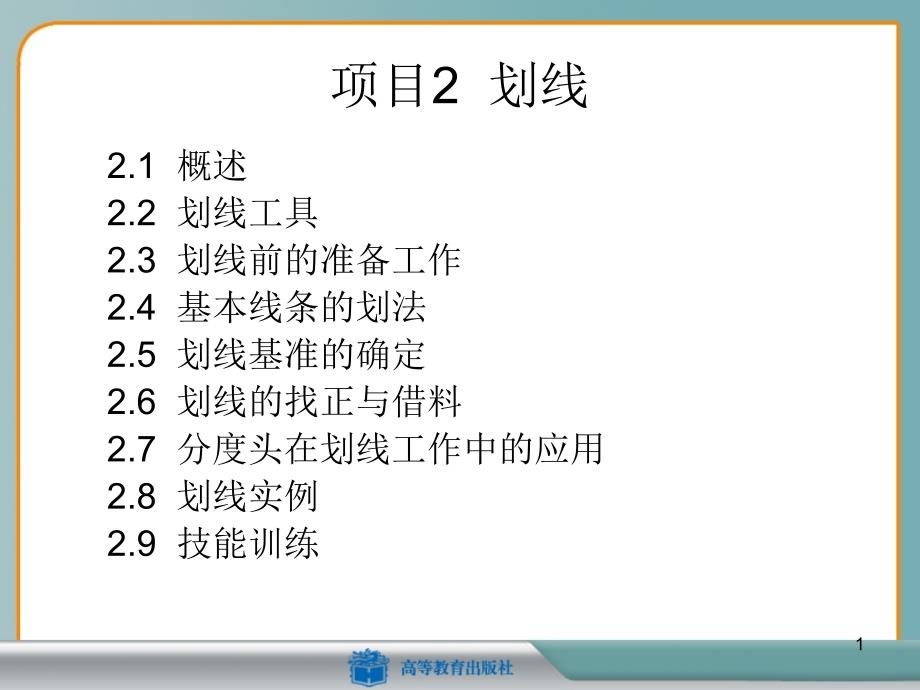

项目2 划线 2.1 概述2.2 划线工具2.3 划线前的准备工作2.4 基本线条的划法2.5 划线基准的确定2.6 划线的找正与借料2.7 分度头在划线工作中的应用2.8 划线实例2.9 技能训练1 2.4 基本线条的划法一、平行线的画法1用钢直尺或钢直尺与划规配合划平行线2 2.4 基本线条的划法一、平行线的画法2用单脚规划平行线3 2.4 基本线条的划法一、平行线的画法3用钢直尺与90°角尺配合划平行线 4 2.4 基本线条的划法一、平行线的画法4用划线盘或高度游标尺划平行线5 2.4 基本线条的划法二、垂直线的画法1用90°角尺划垂直线6 2.4 基本线条的划法二、垂直线的画法2用划线盘或高度游标尺划垂直线3几何作图法划垂直线7 2.4 基本线条的划法三、圆弧线的画法 划圆弧线前要先划中心线，确定中心点，在中心点打样冲眼，然后用划规以一定的半径划圆弧划圆弧前，求圆心的方法有以下两种： 1用单脚规求圆心8 2.4 基本线条的划法三、圆弧线的画法 划圆弧线前要先划中心线，确定中心点，在中心点打样冲眼，然后用划规以一定的半径划圆弧。
划圆弧前，求圆心的方法有以下两种： 2用划线盘求圆心9 2.5 划线基准的确定 平面划线时，通常要选择两个相互垂直的划线基准，而立体划线时，通常要确定三个相互垂直的划线基准 划线基准一般有以下三种类型1以两个相互垂直的平面或直线为基准(图2- 25a) 2以一个平面或直线和一个对称平面或直线为基准(图2-25b) 3以两个互相垂直的中心平面或直线为基准(图2-25c)10 。
