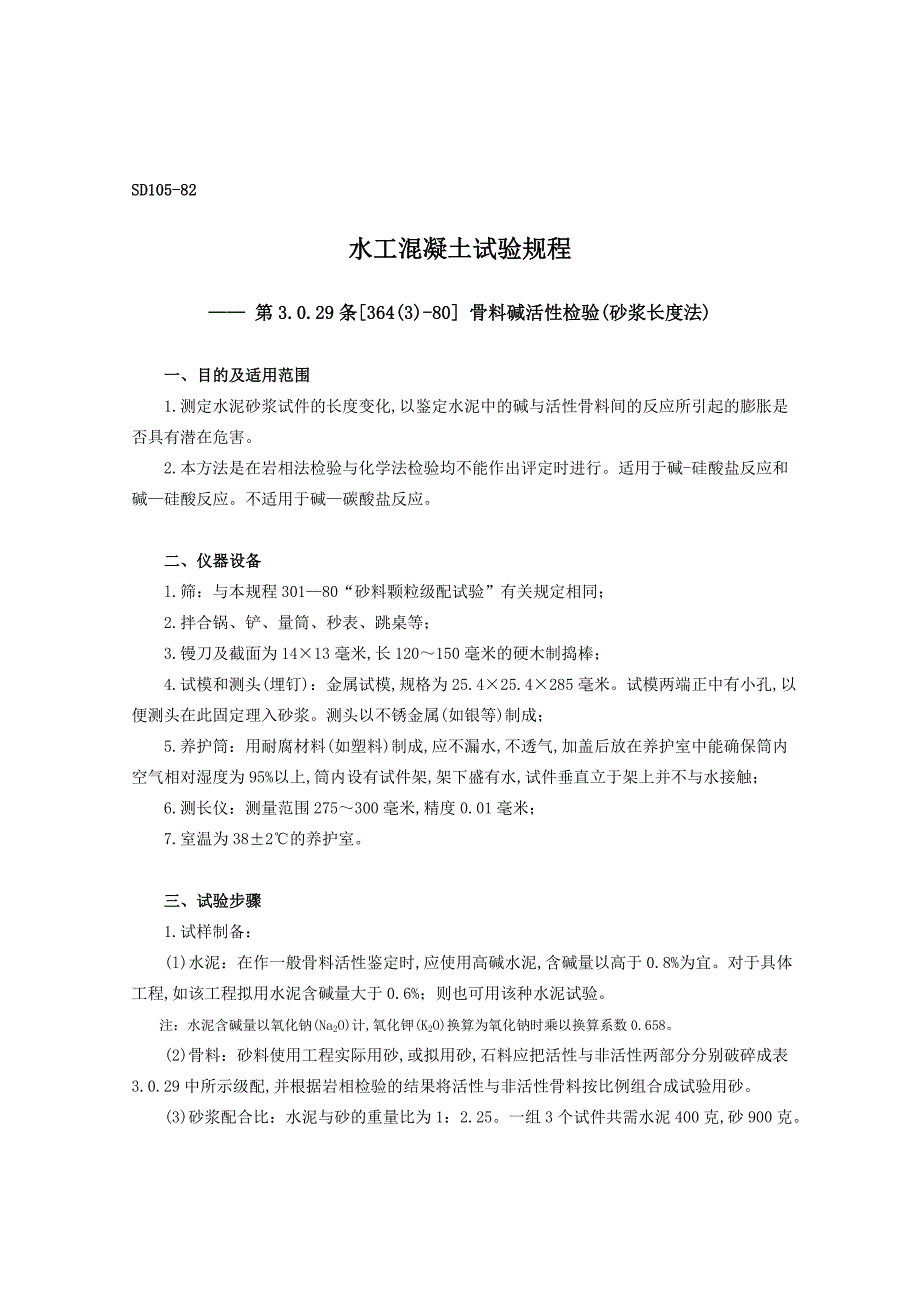

SD105-82水工混凝土试验规程—— 第 3.0.29 条[364(3)-80] 骨料碱活性检验(砂浆长度法)一、目的及适用范围1.测定水泥砂浆试件的长度变化,以鉴定水泥中的碱与活性骨料间的反应所引起的膨胀是否具有潜在危害2.本方法是在岩相法检验与化学法检验均不能作出评定时进行适用于碱-硅酸盐反应和碱—硅酸反应不适用于碱—碳酸盐反应二、仪器设备l.筛：与本规程 301—80“砂料颗粒级配试验”有关规定相同；2.拌合锅、铲、量筒、秒表、跳桌等；3.镘刀及截面为 14×13 毫米,长 120～150 毫米的硬木制捣棒；4.试模和测头(埋钉)：金属试模,规格为 25.4×25.4×285 毫米试模两端正中有小孔,以便测头在此固定理入砂浆测头以不锈金属(如银等)制成；5.养护筒：用耐腐材料(如塑料)制成,应不漏水,不透气,加盖后放在养护室中能确保筒内空气相对湿度为 95%以上,筒内设有试件架,架下盛有水,试件垂直立于架上并不与水接触；6.测长仪：测量范围 275～300 毫米,精度 0.01 毫米；7.室温为 38±2℃的养护室三、试验步骤1.试样制备：(l)水泥：在作一般骨料活性鉴定时,应使用高碱水泥,含碱量以高于 0.8%为宜。
对于具体工程,如该工程拟用水泥含碱量大于 0.6%；则也可用该种水泥试验注：水泥含碱量以氧化钠(Na 2O)计,氧化钾(K 2O)换算为氧化钠时乘以换算系数 0.6582)骨料：砂料使用工程实际用砂,或拟用砂,石料应把活性与非活性两部分分别破碎成表3.0.29 中所示级配,并根据岩相检验的结果将活性与非活性骨料按比例组合成试验用砂3)砂浆配合比：水泥与砂的重量比为 1：2.25一组 3 个试件共需水泥 400 克,砂 900克砂浆用水量按本规程 106—80“水泥胶砂流动度测定方法”选定,但跳桌跳动次数改为 6秒钟跳动 10 次,以流动度在 105～120 毫米为准表 3.0.29 砂 料 级 配 表筛孔尺寸(毫米) 5～2.5 2.5～1.25 1.25～0.63 0.63～0.315 0.315 ～0.16分级重量(%) 10 25 25 25 152.试件制作：(1)成型前 24 小时,将试验所用材料(水泥、砂、拌合用水等)放入 20±2℃的恒温室中2)砂浆制备：将水倒入拌合锅内,加入水泥拌合 30 秒,再加入砂料的一半拌合 30 秒,然后加入剩余的砂料拌合 1 分 30 秒。
3)砂浆分两层装入试模内,每层捣 20 次；浇第一层后安放测头再浇第二层(注意测头周围应填实),浇捣完毕后用镘刀刮除多余砂浆,抹平表面并编号3.试件的养护及测量：(l)试件成型完毕后,带模放入标准养护室,养护 24±4 小时后,脱模(当试件强度较低时,可延至 48 小时脱模)脱模后立即测量试件的长度此长度为试件的基准长度测长应在20±2℃的恒温室中进行每个试件至少重复测试两次,取差值在仪器精度范围内的 2 个读数的平均值作为长度测定值待测的试件用湿布覆盖,以防止水份蒸发2)测量后将试件放入养护筒中,盖严筒盖放入 38±2℃的养护室里养护(一个筒内的试件品种应相同)3)测长龄期自测基长后算起 14 天、 1、2、3、6、9、12 个月,如有必要还可适当延长在测长前一天,应把养护筒从 38±2℃的养护室取出,放入 20±2℃的恒温室试件的测长方法与测基长时相同,测量完毕后,应将试件调头放入养护筒中盖好筒盖,放回 38±2℃的养护室继续养护到下一测试龄期4)在测量时应对试件进行观察,内容包括试件变形,裂缝,渗出物,特别要注意有无胶体物质,并作详细记录四、试验结果处理1.试件的膨胀率按(3.0.29)式计算： ε t(%)=(Lt-L0)/(L0-2Δ)×100 (3.0.29)式中 ε t——试件在 t 天龄期的膨胀率(%)；Lt——试件在 t 天龄期的长度(毫米)；L0——试件的基准长度(毫米)Δ——测头(即埋钉)的长度(毫米)。
以三个试件测值的平均值作为某一龄期膨胀率的测定值注：一组 3 个试件测值的离散程度宜符合下述要求：膨胀率小于 0.02%时,单个测值与平均值的差值不得大干 0.003%；膨胀率大于 0.02%时,单个测值与平均值的差值不得大于平均值的 15%超过以上规定时需查明原因,取其余二个测值的平均值作为该龄期膨胀率的测定值,当一组试件的测值少于 2 个时,该龄期的膨胀率须通过补充试验确定2.评定标准：(1)对于砂料,当砂浆半年膨胀率超过 0.1%,或 3 个月的膨胀率超过 0.05%时(只有在缺少半年膨胀率时才有效),即评为具有危害性的活性骨料反之,如低于上述数值,则评为非活性骨料2)对于石料,当砂浆半年膨胀率低于 0.1%,或 3 个月膨胀率低于 0 .05%时(只有在缺半年膨胀率资料时才有效),即评为非活性骨料但如超过上述数值时,并不作为最后的结论此时应根据混凝土的试验结果作出最后评定。
