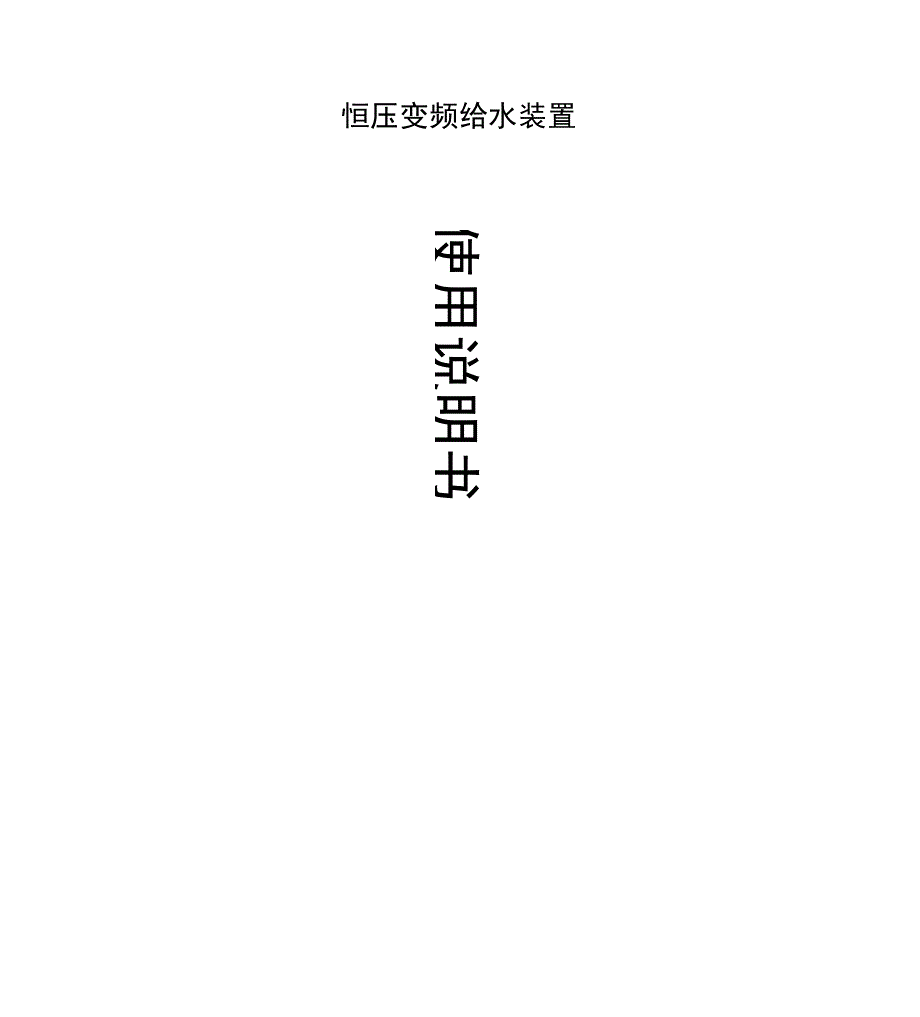

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间 的压力和 流量变化自动调节水泵的转速及多台水泵的启停， 在满足用户流量需 求的基础上，使供水压力始终恒定在预先 设定的压力值上，整套系统 设计合理，运行可靠在供水中应用，可取代水塔、高位水箱和气压罐等供水 方式，性 能稳定、节能效果显著变频供水设备主要有微机变频控制柜、水泵机组、压力 传感器、 液位控制器（可选） 、管道管件和阀门等构成二、适用的水质范围适用于生活饮用水、中水，水温 00 C—900 C、PH 值三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、 安装方 便，操作简单，噪音底，可使用于各种需要恒压变量 供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度＜ ±1%;2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动， 无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的 稳定性和 减小对电网的冲击；4、设备中多台水泵可实现循环启动运行， 以均稀各泵 的工作 量进一步延长水泵寿命；5、系统设计配置灵活， 可根据需求设定多达 6 台水泵 及 1 台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源： 3 相 5 线 380V（±10%）， 50Hz（±5%）；2、供水流量范围： 0— 3900m3 /h;3、压力调节范围： 0— ;4、适用电机容量：— 315kw5、加减速时间： 0—6500 秒；6、变频器效率： 85%— 95%7、产品标准： Q/0112GT001-2005六、设备工作原理简述 以多台水泵并联供水为例，系统设定一恒定的压 力值， 当用水量变化而产生管网压力的变化，通过远传压力表，将 管 网压力反馈给变频器内置控制器，通过控制器调整变频器 的输出频率， 调节泵的转速以保持恒压供水；如不能满足供 水要求时，则变频器将控 制多台变频泵和工频泵的启停而达到恒压变量供水供水系统控制图如下电控柜玉丿J变送器KN#泵2#泵用户管网控制器变频器控制设备辅助痰供水管网七、设备型号说明•水泵数量.单泵功率（I程（nr）*流量（m/h ）智能型变频恒压供水设备八、设备操作说明：、控制系统操作说明一）设备手动操作程序启动：1、先将（自动 --- 停止 -- 手动）转换开关旋到 “停止” 位2、合上控制柜电源开关和变频器的供电开关；3、再将（自动 --- 停止 -- 手动）转换开关旋到“手动” 位置；4、分别按各泵 “启动” 按钮，设备投入运行， 相应“工 频运行”指示灯亮。
停止：1、分别按下各泵“停止”按钮，使电机均停止运行；2、再将（自动 --- 停止 -- 手动）转换开关旋到中间位 置，断开变频器供电开关，最后断开电源开关 （二）设备自动操作程序 启动：1、先将（自动 --- 停止 -- 手动）转换开关旋到 “停止” 位 置；2、合上控制柜电源开关和变频器的供电开关；3、将（自动 --- 停止-- 手动）转换开关旋到“自动” 位置；4、延时几秒钟后，控制系统将自动控制开泵、关泵的 操作， 保证恒压变量供水停止：1、将（自动《》手动）转换开关旋到中间位置，使各 电机均停止运行；2、再断开变频器供电开关，最后断开电源开关 备注 : 在自动状态下 , 压力设置按键才会起作用 .九、设备安装与运行（ 一 ） 设备安装基本要求：1 、设备安装基础保证坚固水平；2 、电源： 3 相 5 线 380V（± 10%），50Hz（± 5%）；3 、安装场所要求通风良好 , 环境温度 1— 40 度，若超 出以上 范围，必须采取升温、降温措施4相对湿度S 90%无水珠凝露5、 无易燃、易爆、腐蚀性气体、尘埃6、 无强烈震动源最大震动速度S7、生产场所设排水设备， 外围设排水沟， 地面无积水。
8、控制柜外壳及接地端子切实接地，接地电阻v 4二） 设备运行准备：1、 正确接通电源；2、 手动方式让电机试转，调整相序至电机正转；3、 根据需要，设定压力值和各类参数；4、 调好变频器参数使设备自动运行；5、 设备由我公司专门人员调试正常后交付使用；6、设备操作人员必须经我公司培训认可后， 方可进行 操作 改已调好的参数如有故障或需修改参数，则需由我方培训 过的、熟 悉本操作规程和注意事项的、持证上岗的专业人员 进行检修或直接通 知我方。
