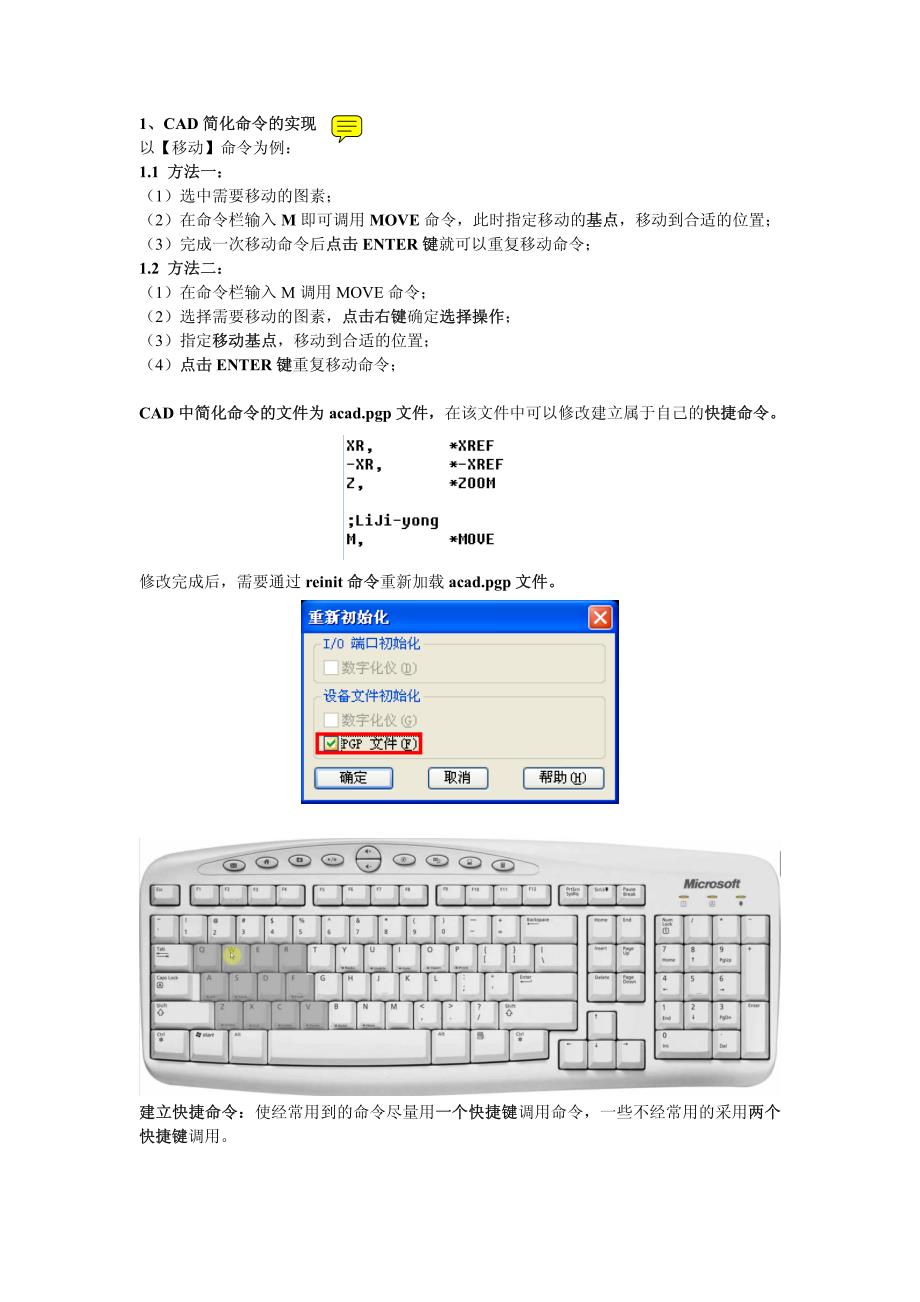

1、、CAD 简化命令的实现简化命令的实现 以【移动】命令为例： 1.1 方法一：方法一： （1）选中需要移动的图素； （2）在命令栏输入 M 即可调用 MOVE 命令，此时指定移动的基点基点，移动到合适的位置； （3）完成一次移动命令后点击点击 ENTER 键键就可以重复移动命令； 1.2 方法二：方法二： （1）在命令栏输入 M 调用 MOVE 命令； （2）选择需要移动的图素，点击右键点击右键确定选择操作选择操作； （3）指定移动基点移动基点，移动到合适的位置； （4）点击点击 ENTER 键键重复移动命令； CAD 中简化命令的文件为中简化命令的文件为 acad.pgp 文件，文件，在该文件中可以修改建立属于自己的快捷命令快捷命令 修改完成后，需要通过 reinit 命令命令重新加载 acad.pgp 文件 建立快捷命令：建立快捷命令：使经常用到的命令尽量用一个快捷键一个快捷键调用命令，一些不经常用的采用两个 快捷键两个 快捷键调用 2、、CAD 中插件基本概念中插件基本概念 2.1 【例如】【例如】要让所有文字都左对齐，则需要先绘制辅助线，辅助线，再点击要移动的文字，点击要移动的文字，找到基 点，基 点，最后以辅助线为准移动。
【如果采用插件】【如果采用插件】 （（1） 【工具） 【工具-加载应用程序】加载应用程序】或者【输入输入 appload 命令】命令】 选中要加载的插件，加载 （2）输入插件的前缀前缀启动该项命令，选中 要处理的图素，按照命令栏提示命令栏提示操作 2.2 【例题】【例题】选中某一图层，打开图层特性管理器，图层特性管理器，里面有一个反转选择反转选择命令 【如果采用插件】【如果采用插件】可以选定要操作图素选定要操作图素（同时确定了要操作的图层）采用 TSSD 中的 ET 扩 展工具扩 展工具，使用图层隔离图层隔离命令 注意注意： 1、ET 扩展工具扩展工具要好好研究，其中的图层命令很有用 2、关闭 CAD 后，插件不会重新加载 3、如何实现插件或快捷命令的自动加载？ （1） 【工具工具-选项选项-支持文件搜索路径】支持文件搜索路径】输入正确的路径，在正确的路径下才会读取正确的文 件 （2）在文件【acad2007.lsp】】中输入【(load “at.lsp”)】保存 注意：注意： 1、、acad2007.lsp 文件是放在上面定义的搜索目录下的，命令【(load “at.lsp”)】用于写入启动 CAD 程序时所加载的插件。
2、、 该方法适用于 lsp 和和 vlx 为后缀名的插件，后缀名的插件， 对于模块模块后缀名为 arx 的插件用下面另外的方 法 （1）仍然先定义搜索路径； （2）在搜索路径下建立一个 acad.rx 的文件，打开在其中输入插件插件完整的路径，例如： C:\PKPM\CFG\TCNDWG2004.ARX这也就是工具栏的【转换】 4、、CAD 支持文件搜索路径的作用支持文件搜索路径的作用 （1） 只有定义了正确的搜索路径才能通过更改上述文件来定义自己的快捷命令快捷命令和启动插件启动插件 （2）在【工具【工具-选项选项-支持文件搜索到的路径】支持文件搜索到的路径】选项中可以添加添加自己想要让 CAD 程序启动时 搜索到的路径（文件） ，然后选择上移上移，让自己定义好的搜索路径位于首位，因为插件读取 是有顺序的 （3）平时自己的插件和快捷键命令文件都放在同一个文件夹中，然后设置好搜索路径就可 以配置自己的 CAD 5、定制自己的、定制自己的 CAD 配置配置 5.1 块块可以通过双击双击来打开【块编辑器】 ，进行相应的编辑 （1）通过【工具工具-选项选项-显示显示-颜色】颜色】打开图形窗口颜色图形窗口颜色对话框，进行相应的编辑，编辑完成 后点击应用并关闭应用并关闭。
（2）打开【配置】配置】选项，点击【输出】 ，在桌面上将当前配置以.arg 文件形式输出，然后【确 定】确 定】退出 （3）如果重装 CAD 后，可以通过【工具工具-选项选项-配置配置-输入】输入】导入上面输出的文件，并选定选定， 且【置为当前】 ，【置为当前】 ，然后【确定】确定】退出，这样就可以将以前配置的 CAD 选项重装 6、、CAD 中文字样式的改变中文字样式的改变 （1）新打开一个 CAD 文件，可能会出现下图：此时，先需要记住文件中文字的字体， 【FONTALT】字体等显示出的所有字体，以方便下面的操作 （2）通过 ST 命令，命令，打开文字样式，观察（1）记下的文字样式，文字样式，并查看相应的字体 （3）此时，处理的方法有三种： A: 用 CAD 中有的字体去刷，缺点是有些特殊字符不能处理 B: 找到缺少的字体文件字体文件，拷贝到 CAD 的字体文件夹字体文件夹中去 C: 可以将缺少的 CAD 字体单独存放在一个文件夹中，并通过【工具工具-选项】选项】来定义 CAD 启动时的搜索路径 7、边界重建（、边界重建（boundary）的高级应用）的高级应用 （1）将封闭的图形封闭的图形化成多段线多段线，可以通过 PL 线线来描；也可以通过边界重建边界重建 bo 命令命令。
（2）如果有很多需要通过边界重建边界重建命令处理的封闭图形，可以通过 rec 命令命令建立一个矩形 将所有需要处理的图素框住，然后通过 bo 命令命令来点击矩形内其他图素外的任意一点点击矩形内其他图素外的任意一点 8、倒角（、倒角（chamfer） 、延伸（） 、延伸（extend） 、剪切（） 、剪切（trim）） （1）在倒角倒角和倒圆角倒圆角命令中分别可以对各项选择进行设定，直线直线 L 和多段线多段线 PL 经过倒角倒角 操作后还是直线和多段线，多段线是一个整体的 （2）延伸延伸命令首先选择要延伸到的直线，并点击右键确定，并点击右键确定，然后选择直线延伸到基线上， 注意被延伸直线的投影需要在基线内 （3）剪切剪切命令首先选择基线基线，并点击右键确定，点击右键确定，然后选择与基线相交的直线，将其剪切掉， 注意与基线相交的直线只能剪切掉其一侧的部分 9、多线段（、多线段（pline）和多线段编辑（）和多线段编辑（pedit）） （1）用多线段来画箭头画箭头：首先输入 PL，随便点取一点，看命令栏的提示，输入 W 定义起 点的宽度为 0，终点宽度为 100，拉长就可以绘制出箭头箭头；然后再输入 PL，，W,起点和终点 的宽度都为 0。
箭头绘制完成 （2）用 L 命令绘制一个封闭的图形输入多段线编辑命令多段线编辑命令 PEDIT，然后输入 M 对多条线 段进行编辑，选择所有围成封闭图像的线段，单击右键确认选择，输入 Y 确认将选择的多 条线段转化成多线段多线段，此时输入 J 确认将多条线段进行合并合并，输入合并模糊距离为合并模糊距离为 0. 10、矩形（、矩形（rectang） 、拉伸（） 、拉伸（stretch） 、偏移（） 、偏移（offset） 、旋转（） 、旋转（rotate） 、对齐（） 、对齐（align）命令、）命令、缩放（缩放（scale）命令）命令 （1）矩形（矩形（rectang））快捷命令 REC，，可以直接输入 X、、Y 轴轴相对于基点基点的坐标值， EG:400*3000 （2）拉伸（拉伸（stretch））快捷命令 S，同时选中封闭图形右侧的两个点右侧的两个点，单击右键单击右键确认选择， 在屏幕上随便点击一点点击一点，输入向右侧的拉伸长度拉伸长度；对图形向上的拉伸操作同上 （3）偏移（偏移（offset））快捷命令 O，首先输入偏移距离偏移距离，然后选中要偏移的对象偏移的对象，在需要偏移 的一侧点击完成偏移。
（4）旋转（旋转（rotate））快捷命令 RO，首先选中要旋转的图素，点击右键确认选择；点击图素 上一点，确定其为旋转的基点；输入 R，点击右键，确定默认的 0 度为为其参考角度；输入 P，指定要让图素平行直线的两个端点 （5）对齐（对齐（align））快捷命令 AL，首先选中要对齐的图素，点击右键确认选择；选择要对 齐图素上的第一个点，接着选择对齐图素上的第一个源点；选择要对齐图素上的第二个点， 接着选择对齐图素上的第二个源点，点击右键确认操作；点击右键确认操作；选择基于对齐点缩放对象，基于对齐点缩放对象，则基 于两个源点连接的直线对齐，并按比例缩放；选择不基于对齐点缩放对象，不基于对齐点缩放对象，则要对齐图素上 的第一个点和对齐图素上的第一个点对齐，不进行比例缩放 （4）缩放（缩放（scale））快捷命令 SC，首先全部选择要进行缩放的图素，然后选定缩放的基点基点， 然后右键确认操作右键确认操作 11、块（、块（block） 、合并（） 、合并（join） 、边界重建（） 、边界重建（boundary）） （1）块（块（block））快捷命令 BLOCK，将弹出对话框，依次进行选取即可。
注意：双击块可以进入块编辑器，对建立的块进行相应的编辑，并在编辑完成后储存注意：双击块可以进入块编辑器，对建立的块进行相应的编辑，并在编辑完成后储存 注意：注意：在画大样图画大样图的时候可以，先选择要生成块的所有图素图素，然后点击 CTRL+X 或者或者CTRL+C，再输入 CTRL+SHIFT+V 将剪切的图素粘贴成块在画模板图画模板图中不推荐这样用 （2）合并（合并（join））快捷命令 J，选择在同一方向上的两段或多段线段，然后点击右键就可以 将选中的线段连接成一条线段 注意：注意：第一条被选择的线段所具有的属性，将被赋予到剩余的所选线段 （3）边界重建（边界重建（boundary））快捷命令 BO，将封闭的线段合并成多段线输入 BO，在封 闭图素的内部点取任意一点，单击右键即可将构成封闭图形的线段转化成多段线 12、填充（、填充（hatch））快捷命令 H 指定原点的作用指定原点的作用 置于边界之前和置于边界之后的对比置于边界之前和置于边界之后的对比 关联和创建独立的图案填充的作用效果（填充跟着变化）关联和创建独立的图案填充的作用效果（填充跟着变化） “创建独立的图案填充”的作用（打钩“创建独立的图案填充”的作用（打钩 VS 不打钩） ，该参数在施工图中经常使用不打钩） ，该参数在施工图中经常使用 13、查找和替换（、查找和替换（find） 、快速选择（） 、快速选择（qselect）的高级应用）的高级应用 查找和替换（查找和替换（find））快捷命令 FIND，，输入 find 后打开查找、替换对话框，如下图所示： （1）在使用该命令时可以先选取操作的对象，以确定以后执行操作的范围。
（2）当需要查找和替换“钢筋符号钢筋符号”时，需要在该符号的特性栏中找出“符号的字符串符号的字符串” 在“查找字符串查找字符串”中输入【%%1306`@150】才能正确替换！ 注意：注意：在@前面有【`】 （3）可以通过“查找和替换”选项来设定操作的特性，如下图所示： 注意：注意：要合理的利用其中的“圈子匹配圈子匹配“选项 快速选择（快速选择（qselect））快捷命令 qselect，，输入 find 后打开查找、替换对话框，如下图所示： 注意：注意：各项参数的设定要正确 【例题】通过图层来选择在某一图层的所有图素例题】通过图层来选择在某一图层的所有图素 14、上一个选择集、系统变量、上一个选择集、系统变量 mirrtext （1）上一个选择集：上一个选择集：首先用 CO 命令命令选择要进行操作的图素，进行任意操作导致该次选择 失效；然后再次输入 CO 命令，命令，接着输入 P，单击右键，单击右键确认选择，然后就可以选取基点基点，复 制到合适的位置 （2）如果在选择的过程当中多选了，则可以按住 SHIFT 键，点取多选择的部分，键，点取多选择的部分，则。
