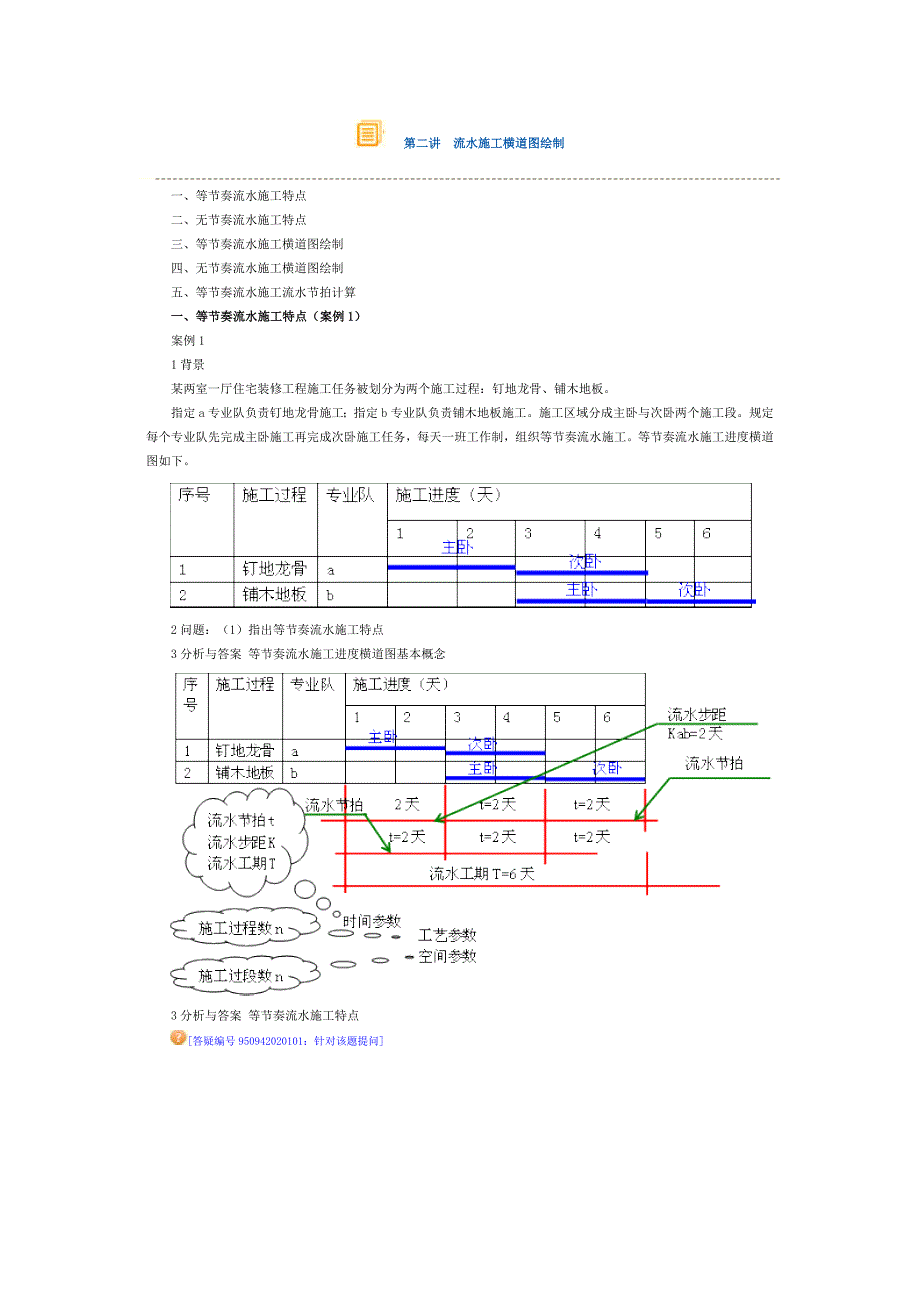

第二讲第二讲 流水施工横道图绘制流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例一、等节奏流水施工特点（案例 1 1））案例 11 背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板指定 a 专业队负责钉地龙骨施工；指定 b 专业队负责铺木地板施工施工区域分成主卧与次卧两个施工段规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工等节奏流水施工进度横道图如下2 问题：（1）指出等节奏流水施工特点3 分析与答案 等节奏流水施工进度横道图基本概念3 分析与答案 等节奏流水施工特点[答疑编号 950942020101：针对该题提问]特点 1、流水节拍全等特点 2、流水节拍恒等流水步距，Kab=t（恒等）特点 3、流水工期计算公式 T=（m×r+n-1）×K特点 4、专业队连续作业二、无节奏流水施工特点二、无节奏流水施工特点案例 2 1 背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定 a 专业队负责钉地龙骨施工；指定 b 专业队负责铺木地板施工施工区域包括主卧、次卧两个施工段规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工无节奏流水施工进度横道图如下表2 问题：（1）指出无节奏流水施工特点3 分析与答案 无节奏流水施工流水参数工艺参数空间参数3 分析与答案 无节奏流水施工特点[答疑编号 950942020102：针对该题提问]特点 1、流水节拍不全等特点 2、流水节拍不恒等流水步距，Kab≠t（不恒等）特点 3、流水工期计算公式 T=ΣK+Tn=Kab+tb1+tb2特点 4、专业队连续作业三、等节奏流水施工横道图绘制三、等节奏流水施工横道图绘制案例 3 1 背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆指定 a 专业队负责钉地龙骨施工；指定 b 专业队负责铺木地板施工；指定 c 专业队负责打磨油漆施工施工区域分成主卧、次卧两个施工段规定每个专业队先完成主卧施工段作业施工任务再完成次卧作业施工任务，每天一班工作制，组织流水施工流水节拍表如下表流水节拍表主卧次卧钉地龙骨2 天2 天铺木地板2 天2 天打磨油漆2 天2 天2 问题（1）根据题意，可以组织什么类型的流水施工（2）流水步距是多少？（3）流水工期是多少？（4）绘制流水施工进度横道图。
[答疑编号 950942020103：针对该题提问]3 分析与答案（1）根据题意，可以组织什么类型的流水施工主卧次卧钉地龙骨2 天2 天铺木地板2 天2 天打磨油漆2 天2 天流水施工组织类型：1，等节奏流水施工2，无节奏流水施工3，异节奏流水施工因为 t 全等，所以可以组织等节奏流水施工2）流水步距是多少？因为 K=t 所以 Kab=2 天；Kbc=2 天（3）流水工期是多少？流水工期 T=（m×r+n-1）×K=（2×1+3-1）×2=8（天）（4）绘制流水施工进度横道图3 分析与答案 绘制步骤：①画表格；②填信息；③画横道；④标出施工地点主卧次卧钉地龙骨2 天2 天铺木地板2 天2 天打磨油漆2 天2 天等节奏流水施工进度横道图长度起点 主卧次卧分段a第一天上班时刻2 天2 天2 段b根据 Kab=t=2 天2 天2 天2 段c根据 Kbc=t=2 天2 天2 天2 段四、无节奏流水施工横道图绘制四、无节奏流水施工横道图绘制案例 4 1 背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板指定 a 专业队负责钉地龙骨施工；指定 b 专业队负责铺木地板施工施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业，施工再完成次卧施工段作业施工任务，每天一班工作制，组织流水施工流水节拍表如下表主卧次卧钉地龙骨1 天3 天铺木地板1 天2 天其中 a、b 专业队开始施工的最小时间间隔为 3 天2 问题:（1）根据题意，可以组织什么类型的流水施工？（2）流水步距是多少？（3）流水工期是多少？（4）绘制流水施工进度横道图[答疑编号 950942020201：针对该题提问]3 分析与答案（1）根据题意，可以组织什么类型的流水施工主卧次卧钉地龙骨1 天3 天铺木地板1 天2 天流水施工组织类型：1.等节奏流水施工2.无节奏流水施工3.异节奏流水施工因为 t 不全等，所以可以组织无节奏流水施工2）流水步距是多少？因为 a、b 专业队开始施工的最小时间间隔为 3 天所以 Kab=3 天；（3）流水工期是多少？流水工期 T=T=ΣK+Tn=Kab+tb1+tb2=3+1+2=6（天）（4）绘制流水施工进度横道图3 分析与答案 绘制步骤：①画表格；②填信息；③画横道；④标出施工地点无节奏流水施工进度横道图主卧次卧 1钉地龙骨1 天3 天铺木地板1 天2 天长度起点 主卧次卧分段a第一天上班时刻2 段bKab=3 天2 段案例 5 1 背景项目经理决定将一层办公楼装修工程按照施工工艺划分为四个施工过程：石膏板吊顶、刷墙面乳胶漆、铺设地面砖、灯具安装，分别指定 a，b，c，d 四个专业队负责施工，每天一班工作制，并将办公楼施工平面划分成四个施工段Ⅰ、Ⅱ、Ⅲ、Ⅳ，组织流水施工。
流水工艺顺序为吊顶→乳胶漆→地面砖→灯具安装施工段进场顺序为Ⅰ→Ⅱ→Ⅲ→Ⅳ流水节拍表如下：ⅠⅡⅢⅣ吊顶1243乳胶漆1324地面砖1121灯具安装1113其中合同约定，合同工期为 18 天2.问题（1）该工程可以组织何种类型的流水施工（2）列式计算各相邻专业队之间的流水步距（3）列式计算流水工期，是否满足合同工期要求[答疑编号 950942020202：针对该题提问]3.分析与答案（1）该工程可以组织何种类型的流水施工由于所有 t 不全等，可以组织无节奏流水施工3.分析与答案（2）列式计算各相邻专业队之间的流水步距Kab=4（天）流水节拍，累加数列，错位相减，取大差，做流水步距简称取大差法3.分析与答案（2）计算各相邻专业队之间的流水步距Kbc=6（天）流水节拍，累加数列，错位相减，取大差，做流水步距简称取大差法3.分析与答案（2）计算各相邻专业队之间的流水步距Kcd=2（天）流水节拍，累加数列，错位相减，取大差，做流水步距简称取大差法3 分析与答案（3）列式计算流水工期，是否满足合同工期要求Kab=4（天）Kbc=6（天）Kcd=2（天）T=ΣK +Tn=Kab+Kbc+Kcd=4+6+2+1+1+1+3=18（天） 满足案例 6 1 背景项目经理决定将一层办公楼装修工程按照施工工艺划分为四个施工过程：石膏板吊顶、刷墙面乳胶漆、铺设地面砖、灯具安装，分别指定 a，b，c，d 四个专业队负责施工，每天一班工作制，并将办公楼施工平面划分成四个施工段，组织流水施工。
流水节拍表如下：根据取大差法计算出的流水步距是：Kab=4（天），Kbc=6（天），Kcd=2（天）其中合同约定，合同工期为 18 天2 问题（1）绘制该工程流水施工横道图流水节拍表 单位：天ⅠⅡⅢ 石膏板吊顶（a）1243刷墙面乳胶漆（b）1324铺设地面砖（c）1121灯具安装（d）1113[答疑编号 950942020203：针对该题提问]3 分析与答案ⅠⅡⅢ 石膏板吊顶（a）1243刷墙面乳胶漆（b）1324铺设地面砖（c）1121灯具安装（d）1113长度起点 ⅠⅡⅢⅣ分段a第一天12434bKab=413244cKbc=611214dKcd=211134二、横道图表达进度的原理（案例 7）案例 7 1 背景 某二室一厅住宅装修工程施工任务被划分成两个施工过程：钉地龙骨、铺木地板，施工区域仅包括主卧，指定 a 专业队负责钉地龙骨施工；指定 b 专业队负责铺木地板施工，每天一班工作制项目部编制了施工进度横道图如下2 问题（1）根据施工进度横道图将各专业队作业时间参数填入下表中三、施工计划进度横道图/施工实际进度横道图（案例 8）案例 8 1 背景某两室一厅住宅装修工程施工任务被划分成两个施工过程：钉地龙骨、铺木地板，施工区域仅包括主卧，指定a 专业队负责钉地龙骨施工；指定 b 专业队负责铺木地板施工，每天一班工作制，专业队作业计划时间参数如下：作业计划开始时间 作业计划持续时间a 专业队 第 1 天上班时刻 3 天b 专业队 第 4 天上班时刻 2 天工程施工过程中，由于施工材料供应不及时等原因，导致专业队作业实际时间参数如下：作业实际开始时间 作业实际持续时间a 专业队 第 1 天上班时刻 4 天b 专业队 第 3 天上班时刻 4 天2 问题：（1）绘制该工程施工计划进度横道图，指出计划工期。
2）绘制该工程施工实际进度横道图，指出实际工期3 分析与答案 （1）绘制该工程施工计划进度横道图，指出计划工期[答疑编号 950942020204：针对该题提问]3 分析与答案（2）绘制该工程施工实际进度横道图，指出实际工期四、施工总进度计划横道图（案例 9-案例 11）案例 9 1 背景 某施工单位通过招投标与建设单位签订了一标段施工承包合同，承包范围是 1﹟住宅楼和 2﹟住宅楼施工，合同约定，合同工期为 24 个月工期开工前，项目经理确定了两栋楼的计划开竣工时间如下：开工时间 竣工时间1﹟住宅楼 第 1 个月初 第 12 个月末2﹟住宅楼 第 13 个月初 第 24 个月末2 问题（1）绘制群体工程施工总进度计划横道图（2）计划工期是否满足合同工期要求3 分析与答案[答疑编号 950942020301：针对该题提问]（1）群体工程施工总进度计划横道图3 分析与答案（1）群体工程施工总进度计划横道图案例 10 1 背景 某施工单位通过招投标与建设单位签订了一标段施工承包合同，承包范围是 1﹟住宅楼和 2﹟住宅楼施工，合同约定，合同工期为 21 个月工程开工前，项目经理确定了两栋楼的计划开竣工时间如下：开工时间 竣工时间1﹟住宅楼 第 1 个月初 第 12 个月末2﹟住宅楼 第 10 个月初 第 21 个月末2 问题（1）绘制群体工程施工总进度计划横道图（2）计划工期是否满足合同工期要求3 分析与答案[答疑编号 950942020302：针对该题提问]（1）群体工程施工总进度计划横道图案例 11 1 背景 某施工单位通过招投标与建设单位签订了一标段施工承包合同，承包范围是 1﹟住宅楼和 2﹟住宅楼施工，合同约定，合同工期为 12 个月。
工程开工前，项目经理确定了两栋楼的计划开竣工时间如下：开工时间 竣工时间1﹟住宅楼 第 1 个月初 第 12 个月末2﹟住宅楼 第 1 个月初 第 12 个月末2 问题（1）绘制群体工程施工总进度计划横道图（2）计划工期是否满足合同工期要求3 分析与答案[答疑编号 950942020303：针对该题提问]（1）群体工程施工总进度计划横道图案例 9-案例 11 的启示1，两栋楼，组织顺序施工，则工期最长；组织平行施工，则工期最短2，两个施工过程，组织顺序施工，则工期最长；组织平行施工，则工期最短五、单位工程施工进度计划横道图（案例 12）案例 12 1 背景 某施工单位通过招投标与建设单位签订了二标段施工承包合同，承包范围是 3﹟住宅楼施工，该工程为框架结构合同约定，合同工期为 16 个月工程开工前，项目部制定了施工进度计划横道图如下施工期间发生了如下事件：事件 1：二次结构维护工程实际开始时间比计划提前了 1 个月；装饰装修工程实际开始时间比计划提前了 2 个月其持续时间未变其他时间参数均未变化2 问题（1）根据事件 1 绘制单位工程施工实际进度横道图3 分析与答案（1）单位工程施工实际进度横道图[答疑编号 950942020304：针对该题提问]事件 1：二次结构维护工程实际开始。
